数模电2，9.12
1二极管三极管特性
1.1二极管
正向导电性
施加正向电压时，二极管相当于闭合的开关
反向截至性
施加反向电压时二极管相当于断开的开关
1.2三极管
三极管三集，发射集（NPN型三极管箭头向内，PNP型三极管箭头向外），集电极，基集（中间那个）
三极管三种状态
截至状态
三极管基极和发射集两端电压，小于三极管发射结死区电压时，无电流且VCC≈VCE。
条件：发射结反偏小于死区电压
放大状态
三极管基极和发射集两端电压，大于三极管发射结死区电压时，三极管导通，Ic=βIb
条件：发射结正偏，集电结反偏
饱和状态
三极管基极和发射集两端电压不变，继续减小Rb当Vce=0.7V时集电结零偏，称为临界饱和状态。
2逻辑电路

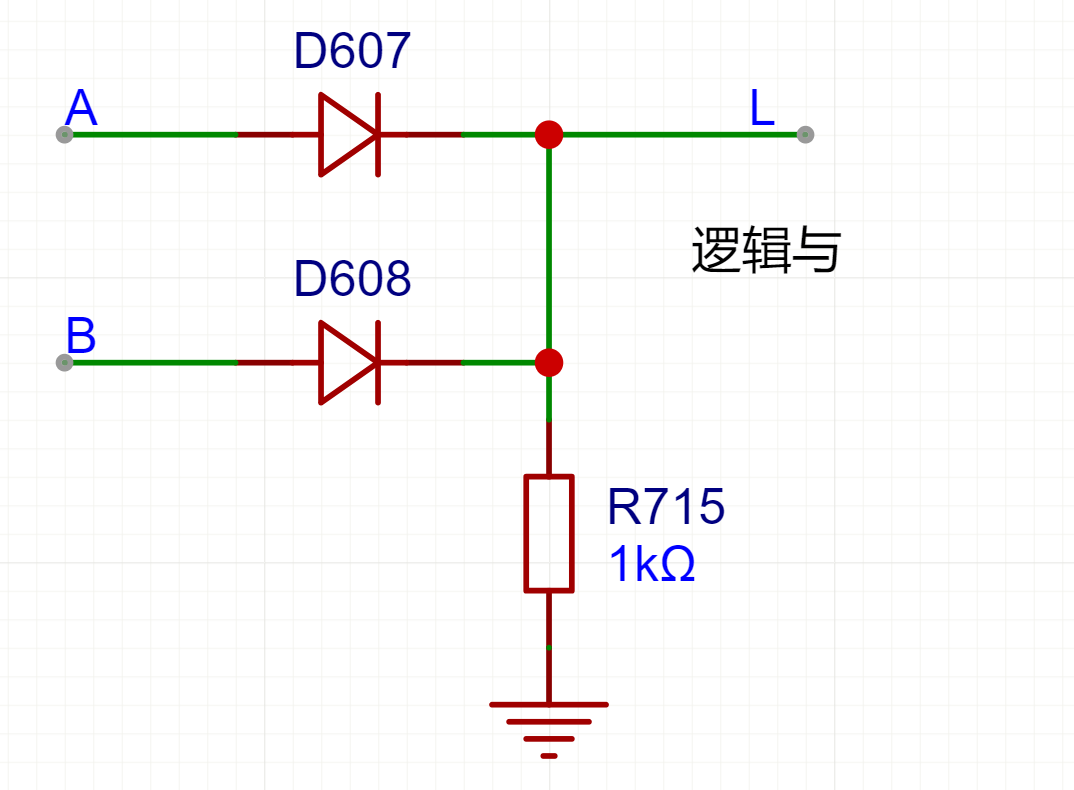

逻辑与电路

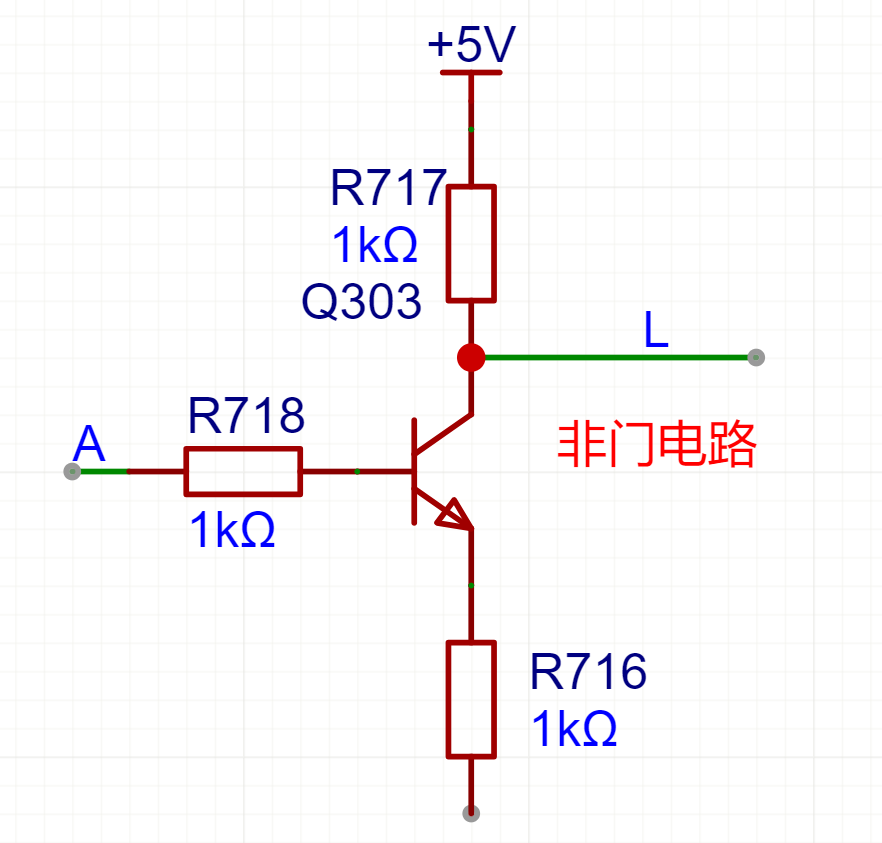

非门电路
