SW - 剖面视图不显示剖面的显示选项
概述
SW2025环境，将插件都关了。
以前在工程图中，画剖面视图。不需要设置啥，都可以正常显示剖面，这是正常的。
但是今天发现，我也没动啥选项，由“剖面视图”产生的剖面，并没有显示剖面图形，全是剖面线。
例子如下：

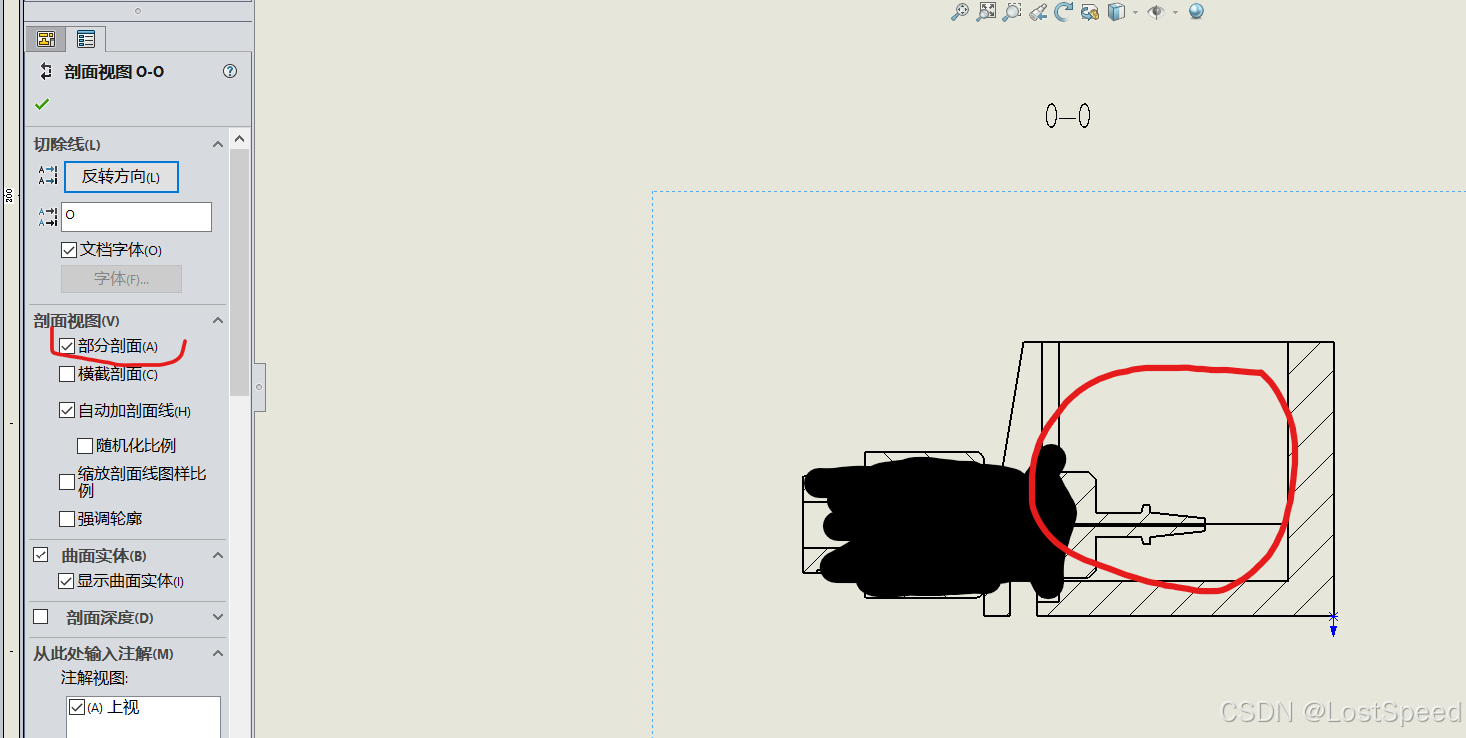

点击不正常的剖面图，在左边页面比较，看到"部分剖面"选项没有勾上。尝试勾上此项，剖面图就正常显示剖面了，如下
备注
我并没有直接动“部分剖面”的默认选项(也不知道这个默认选项在哪里可以动)，不知道为啥“部分剖面”选项不被作为默认选项了。
