【VPX637】基于XCKU115 FPGA+ZU15EG MPSOC的6U VPX双FMC接口通用信号处理平台

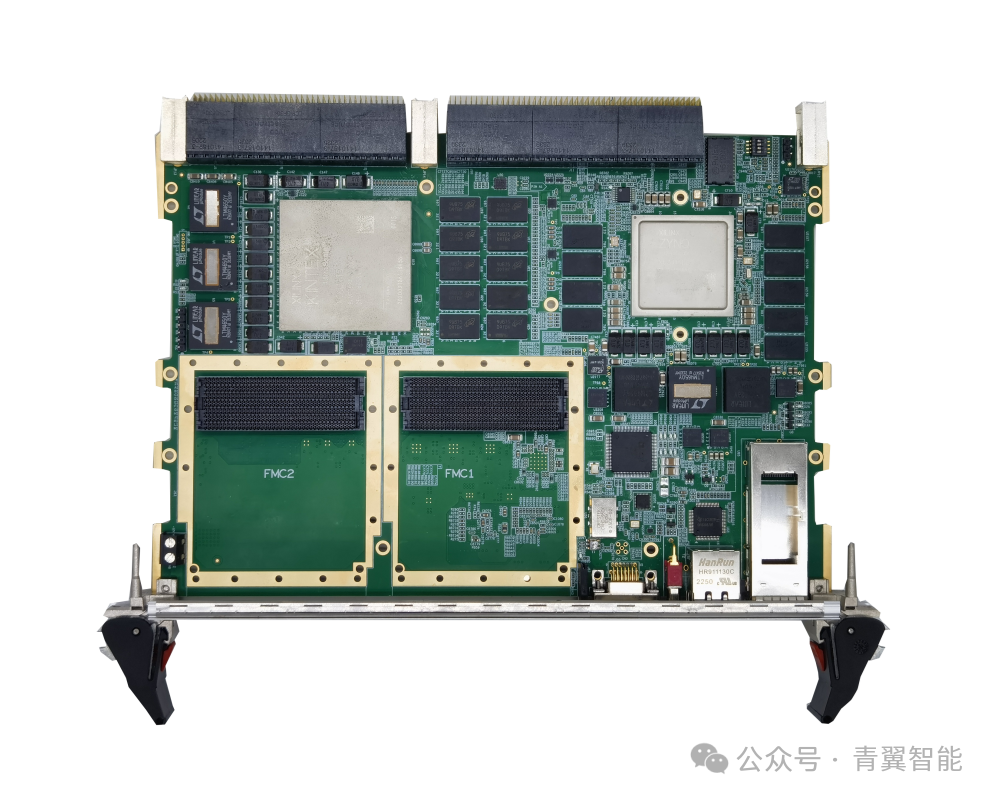

板卡概述
VPX637是一款基于6U VPX总线架构的通用实时信号处理平台，该平台采用一片Xilinx的高性能Kintex UltraScale系列FPGA（XCKU115-2FLVF1924I）作为预处理单元，外挂2个FMC+扩展接口，来完成数据采集、数据回放以及实时信号处理算法。采用一片带有ARM内核的高性能嵌入式处理器ZYNQ UltraScale系列 MPOSC ZU15EG作为主处理器来实现通讯、管理等功能。
该平台的预处理器XCKU115外挂两组72位DDR4 SDRAM，来实现超大容量数据缓存，数据缓存带宽可以达到2400MHz。该平台的主处理器ZU15EG的PL端支持2组32位的DDR4 SDRAM。PS端是一款功能强大的ARM处理器，具有1个64位四核ARM Cortex-A53处理器、1个双核 ARM Cortex-R5 实时处理器、1个ARM Mali™-400MP 图形处理器，PS端外挂72位DDR4 SDRAM，支持ECC校验。两片处理器之间通过8路GTH进行互联。
该平台在VPX处对外引出多路SRIO高速串行接口，LVDS并行接口，以及多路GPIO信号，方便与系统内其他板卡进行数据交互，以及对外设的控制。该板卡具有优良的抗振动设计、散热性能和独特的环境防护设计，适合于航空、航天、船舶等应用场景。
技术指标
1. 标准6U VPX规格，符合VITA46规范；
2. 板载高性能FPGA处理器：XCKU115-2FLVF1924I
外挂2组72位DDR4 SDRAM，每组4GByte容量；
外挂2片QSPI Flash，总容量128MByte，用于FPGA的加载；
3. 板载1片高性能MPSOC：XCZU15EG-2FFVB1156I
PL端挂2组32位DDR4 SDRAM，容量为2GByte；
PS端挂1组72位DDR4 SDRAM，容量为4GByte；
PS端扩展出1路1000BASE-T千兆以太网口至VPX P4；
PS端扩展出1路1000BASE-T千兆以太网口至前面板RJ45；
PS端扩展出1路RS232调试串口至前面板J30J连接器；
PS端支持SD/TF卡启动；
PS端挂1个EMMC存储单元，容量为32GByte；
4. 系统互联性能
VPX P1支持4路SRIO X4，连接至KU115；
VPX P2支持X8 PCIE，连接至KU115；
VPX P3支持16路LVDS，连接至KU115 ；
VPX P4支持1路千兆以太网接口，以及USB/DP/NVME等；
VPX P5支持12对GTH，连接至ZU15EG SOC；
KU与ZU之间通过8路GTH和16路LVDS进行互联；
5. 板载1片MCU，进行健康管理、时钟配置等；
6. 物理与电气特征
板卡尺寸：160 x 233mm；
板卡供电：6A max@+12V（±5%）；
散热方式：风冷散热；
7. 环境特征
工作温度：-40°~﹢85°C；
存储温度：-55°~﹢125°C；
工作湿度：5%~95%，非凝结
软件支持
提供底层接口驱动以及定制化软件集成：
应用范围
1.软件无线电；
2.雷达与基带信号处理；
