HMI界面设计：9个工业触摸屏原型案例合集与核心要点解析
在工业控制与自动化系统中，HMI（人机界面）不仅是一个可视化的“屏幕”，更是操作人员与设备交互的核心入口。好的HMI原型设计，需要兼顾功能性、可靠性与操作效率。本文基于墨刀素材广场的9个常见HMI原型案例，结合界面设计要点进行梳理，供大家参考。

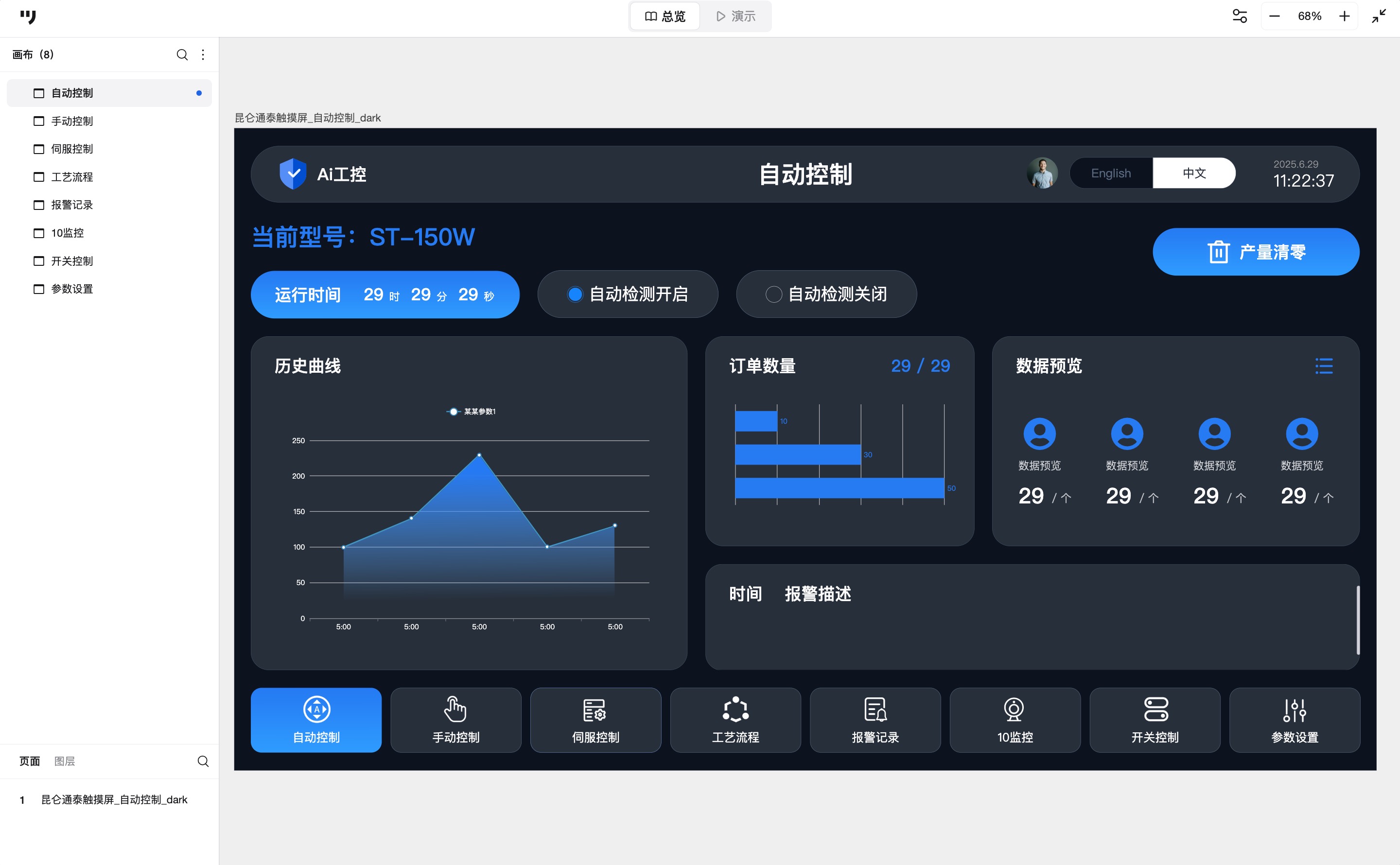

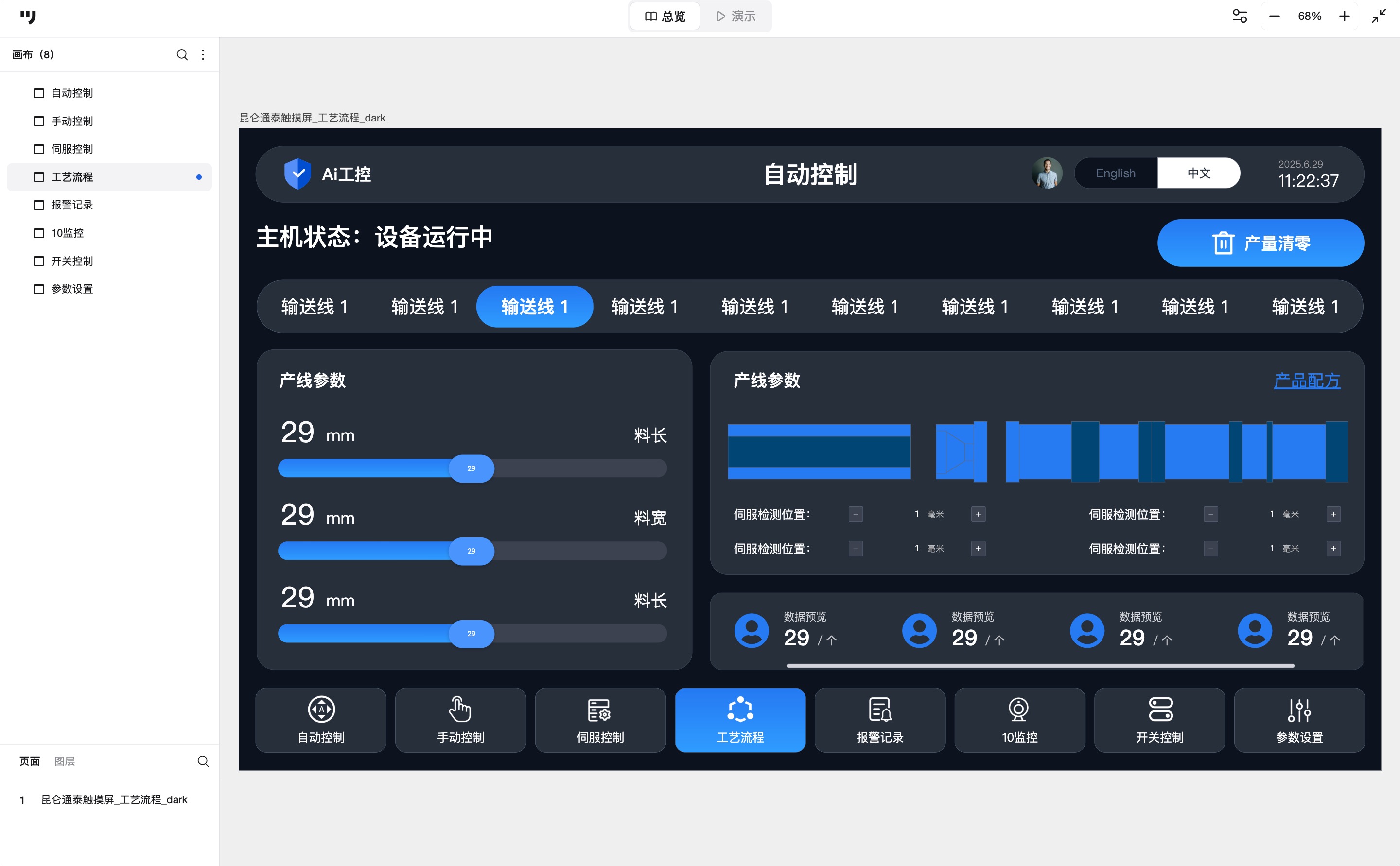

一、昆仑通泰触摸屏案例
此案例原型分区清晰，涵盖自动/手动控制、伺服控制、报警记录、IO监控、参数设置等页面。整体采用深色主题，以湖蓝色为强调色，关键信息和操作按钮高亮显示。
页面顶部设置个人信息头像、中英文切换和日期时间，底部为全局导航栏，中间区域为核心信息展示区。整体采用卡片式布局，逻辑清晰，按钮尺寸加大，保证在工业现场的高可读性和快速操作性。

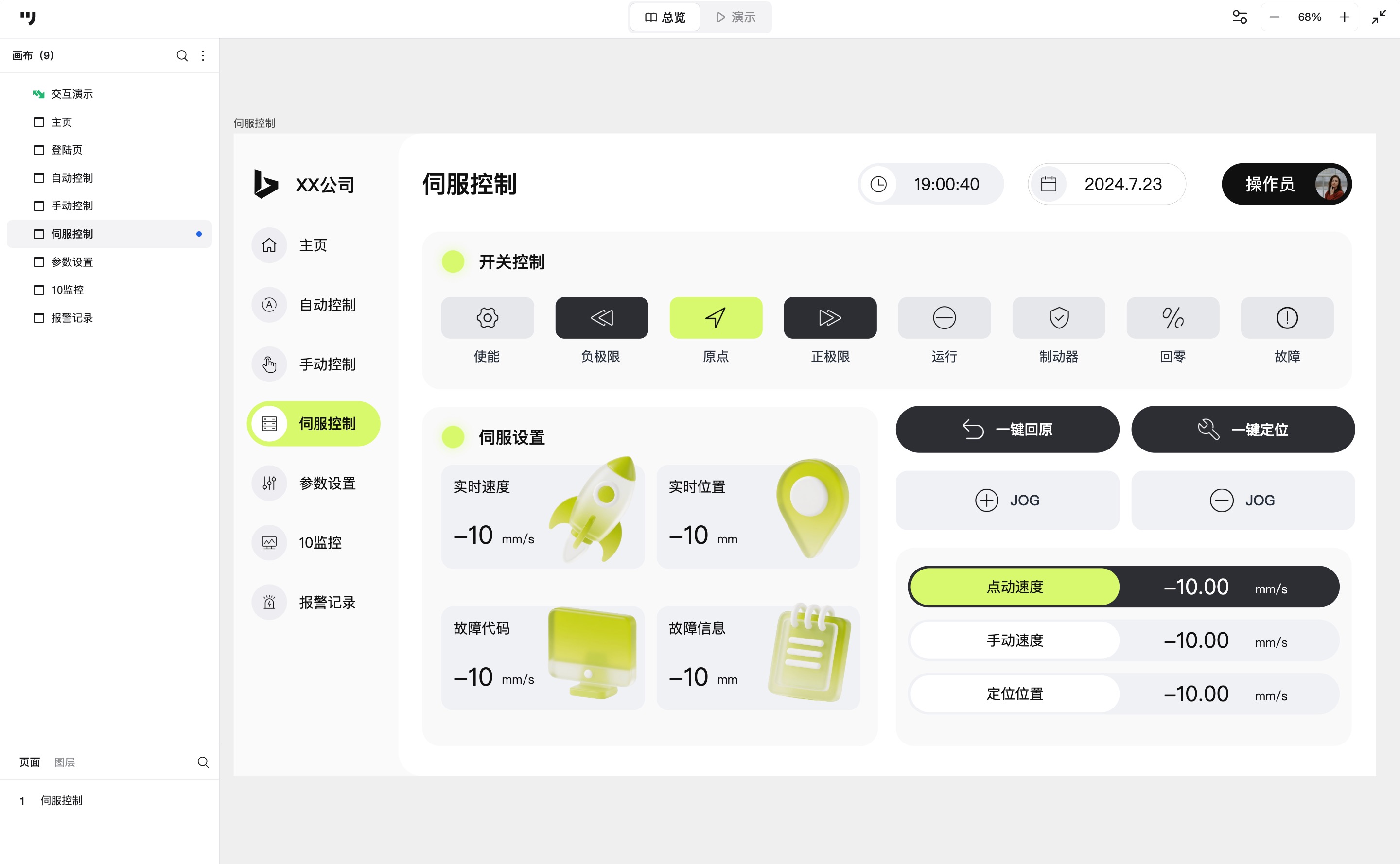

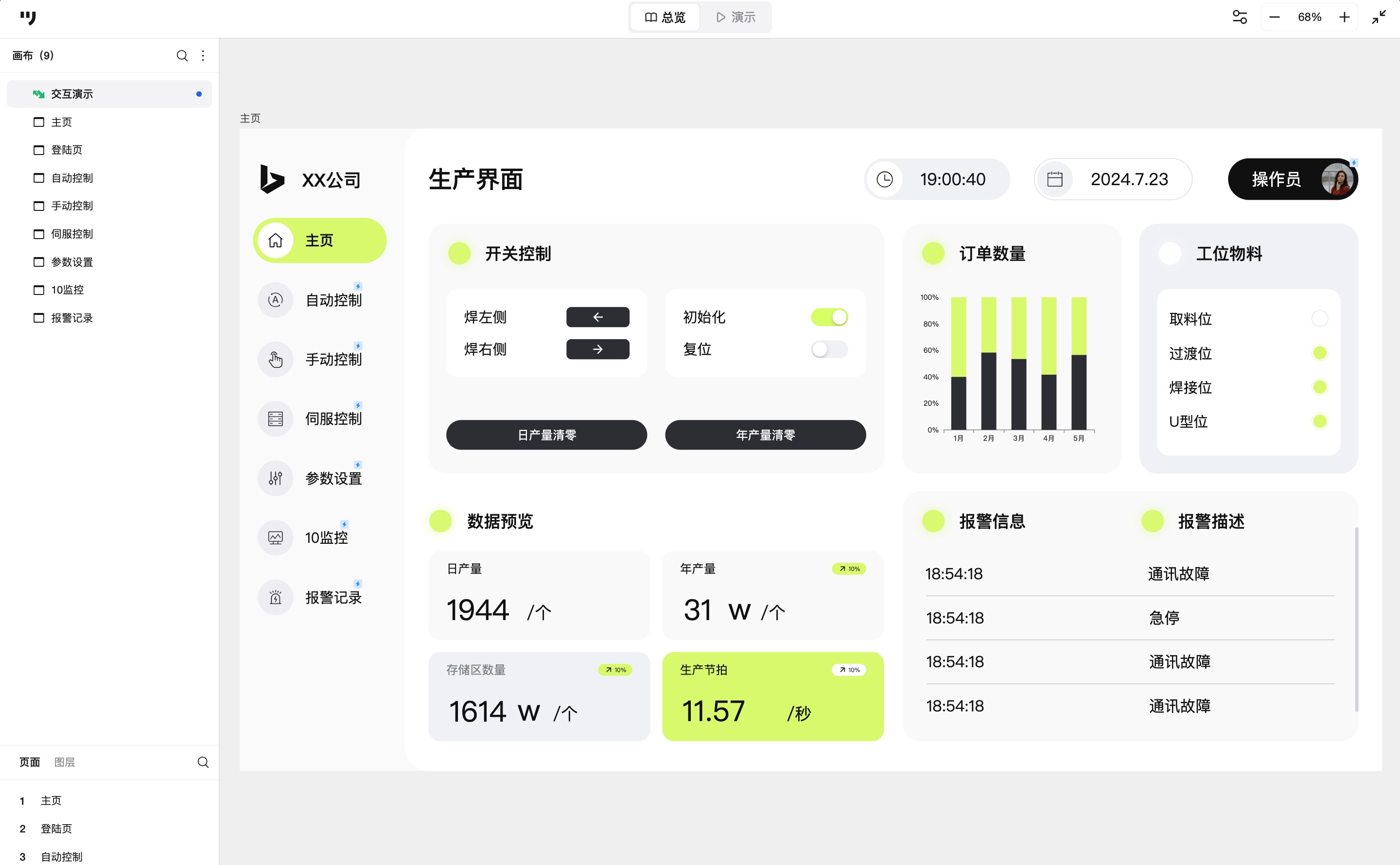

二、工控触摸屏案例（浅色）
该案例整体采用浅绿色与工业白的配色方案，既清新又充满科技感。核心模块覆盖主页、登录页、自动控制、手动控制、伺服控制、IO监控以及报警记录等功能页面。
在组件与交互设计上，结合了基础交互功能与动效设置，支持高保真动态展示效果。此原型能够适配多类工业设备，帮助快速搭建直观、专业的工业监控系统界面，兼顾操作效率与美观度。

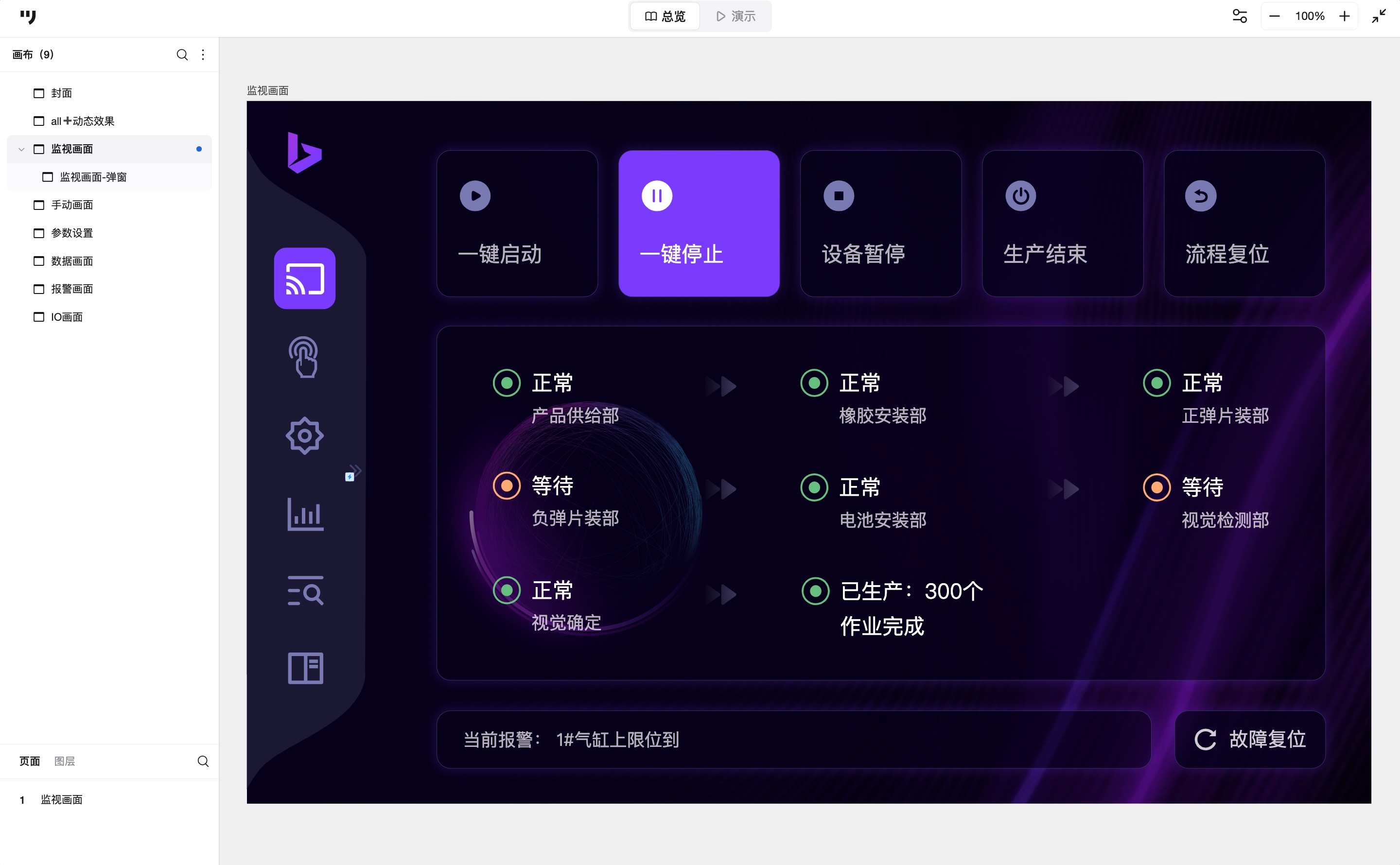

三、工控HMI触摸屏案例（深色）
该工控HMI触摸屏案例，典型页面包括监视画面、手动画面、参数设置、数据画面、报警画面和IO画面。界面设计以深色背景配合紫色强调色，简洁美观。布局上采用“左侧导航+右侧内容区”的结构，操作按钮卡片化设计，配合强调色突出，避免误触。

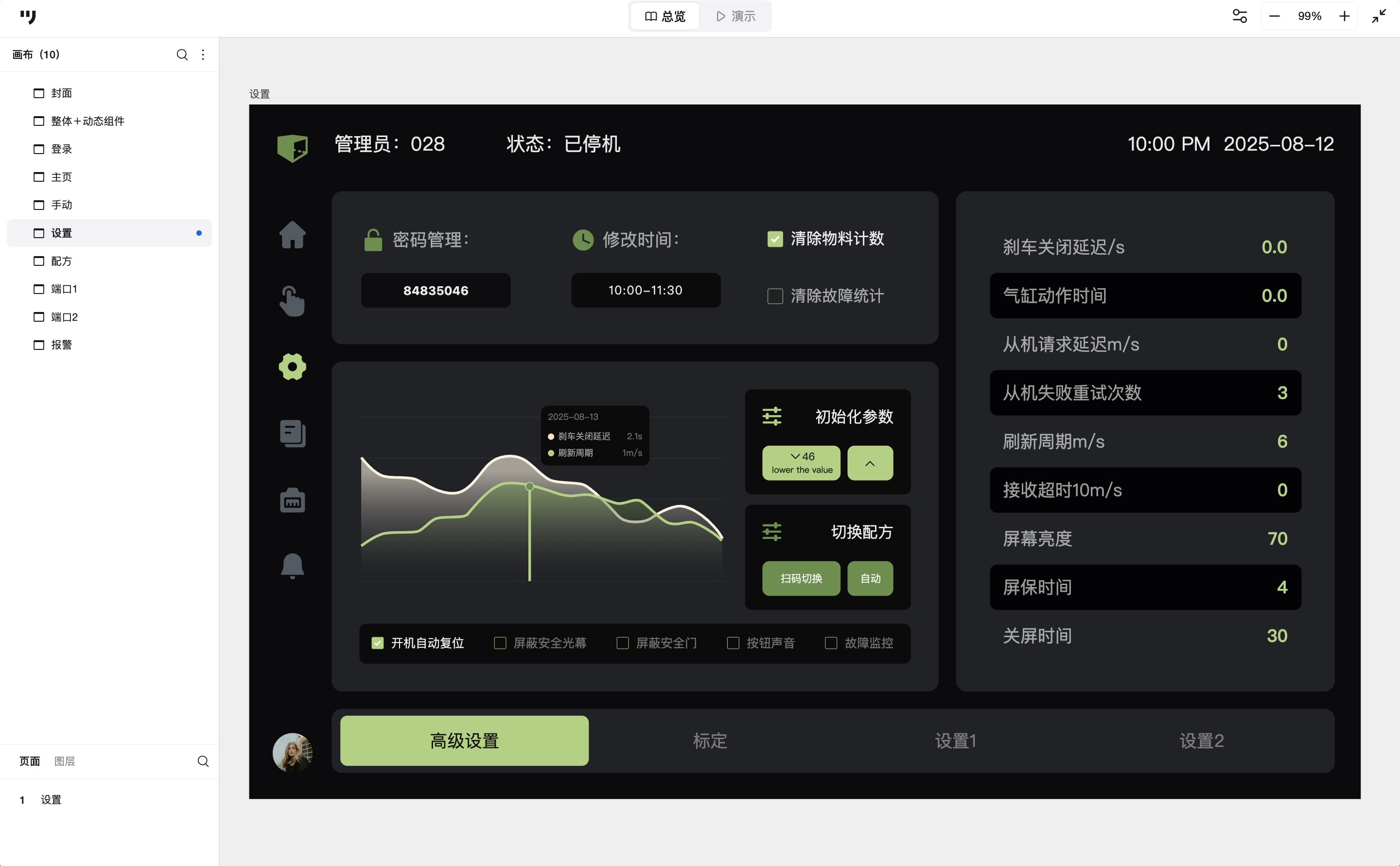

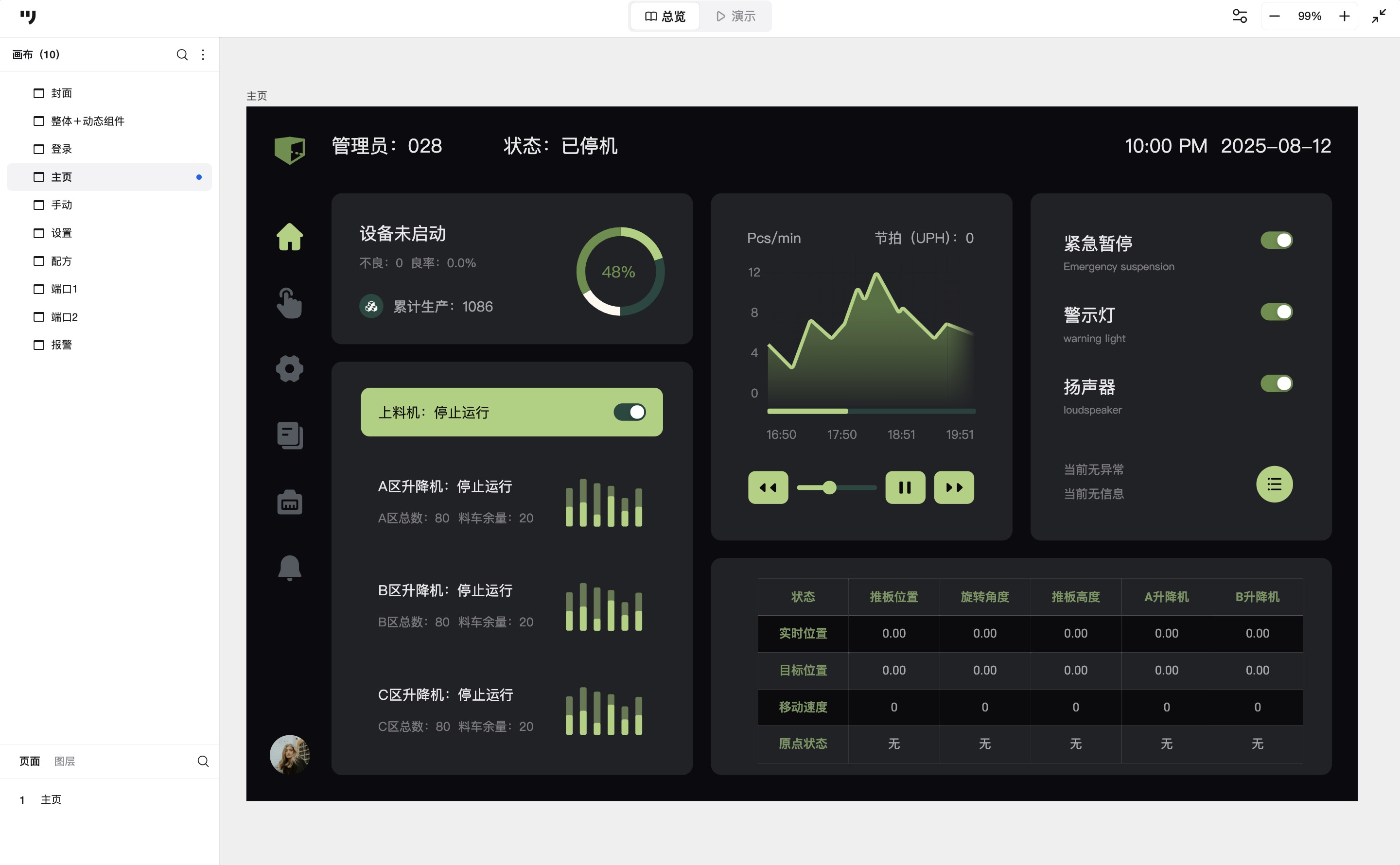

四、分板机通用触摸屏案例
这是一个分板机通用的触摸屏案例，核心模块涵盖主界面、手动、设置、配方、端口、报警等。整体布局为左侧导航图标+右侧内容卡片，顶部显示管理员编号、设备状态与日期时间，左下角为用户信息与头像。
例如在设置页面中，内容区底部通过Tab分栏实现二级导航，支持不同设置页面切换。整体设计简洁直观，强调快速响应与操作效率。

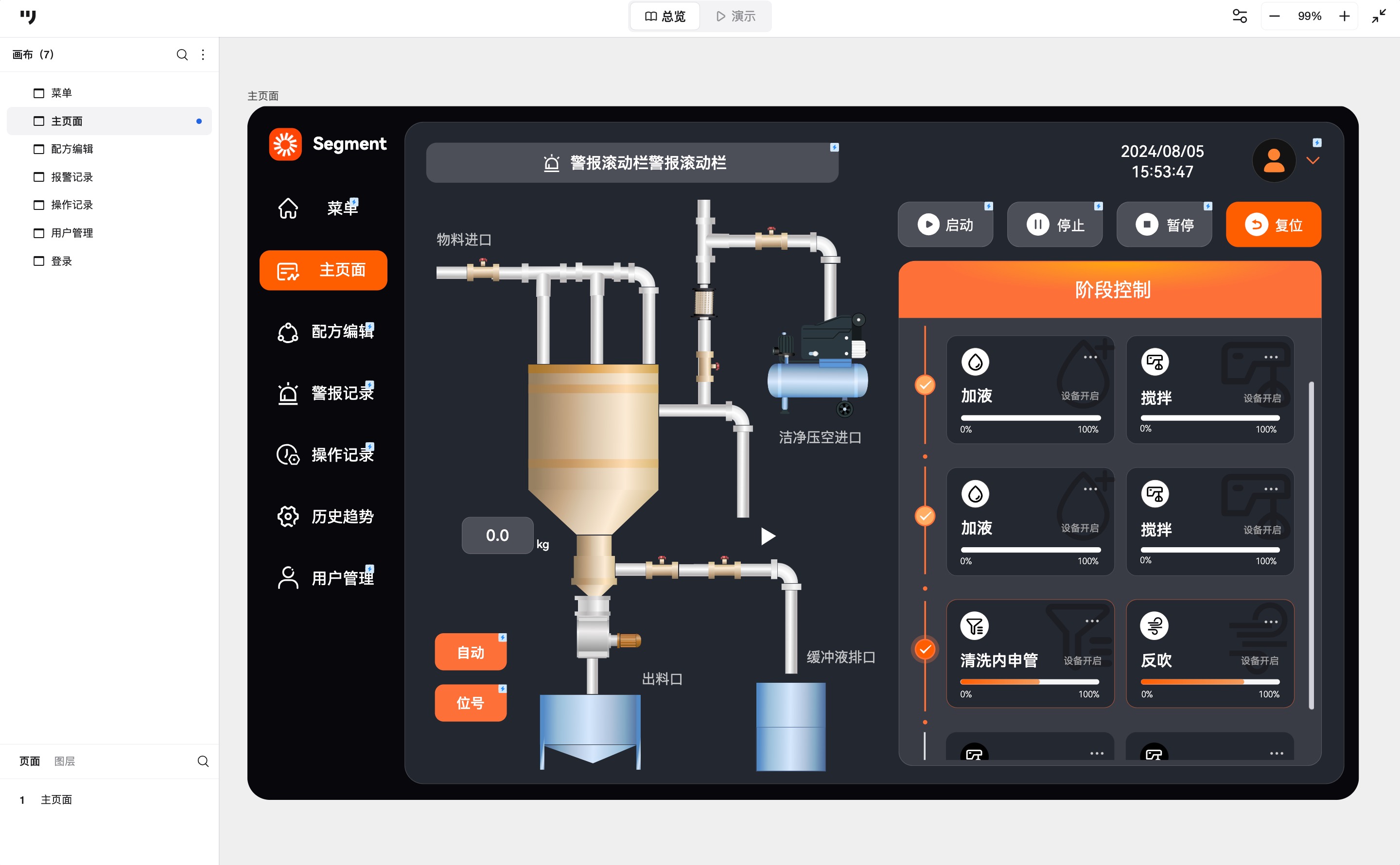

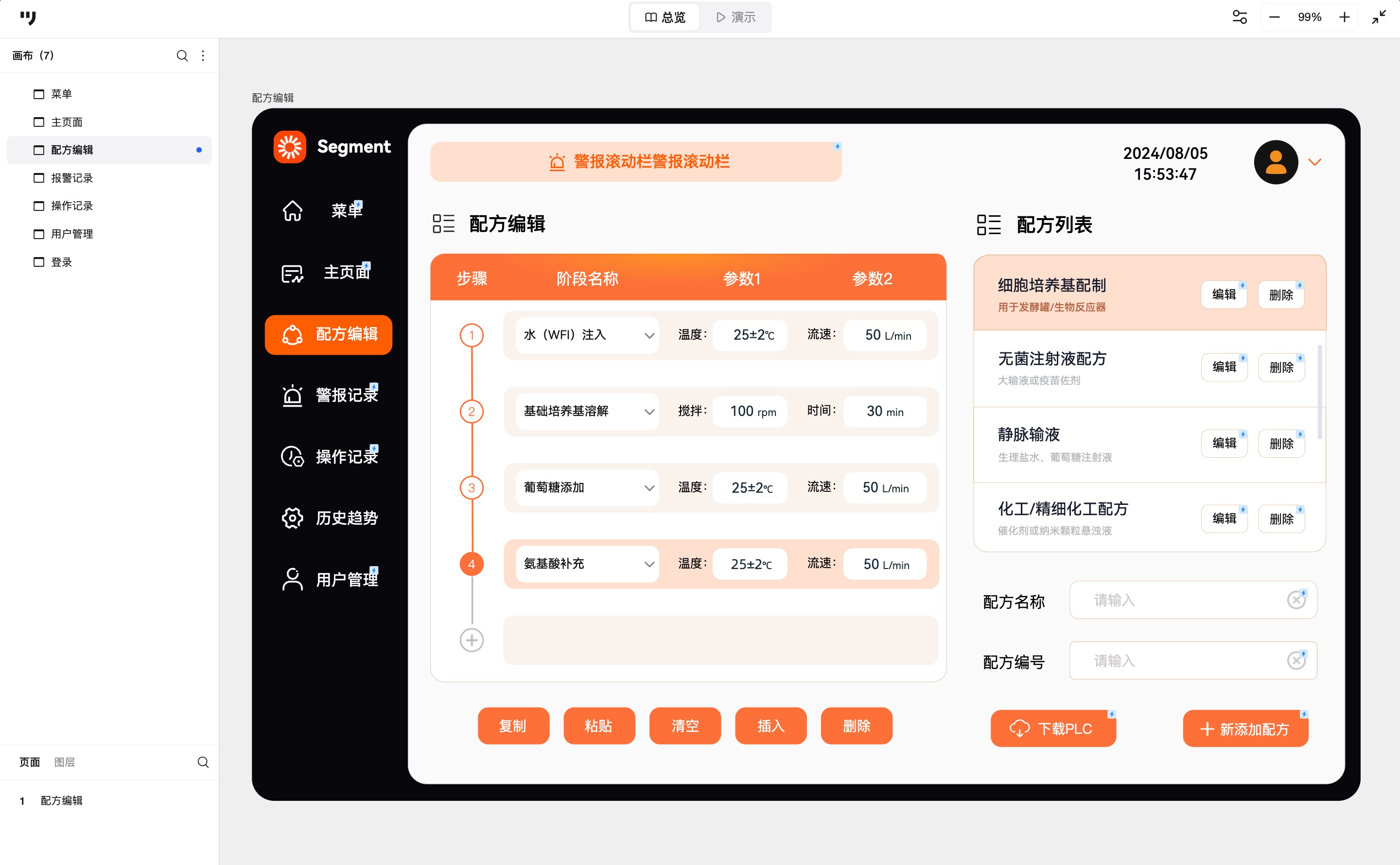

五、生物制药HMI（威纶通MT系列）
此案例采用黑灰+橘色配色，橘色用于功能强调，提升操作引导性。左侧导航涵盖七大模块：菜单页面、主页面、配方编辑、报警记录、操作记录、历史趋势、用户管理。简洁线性图标+圆角处理，在工业严肃性和现代美感之间实现平衡。

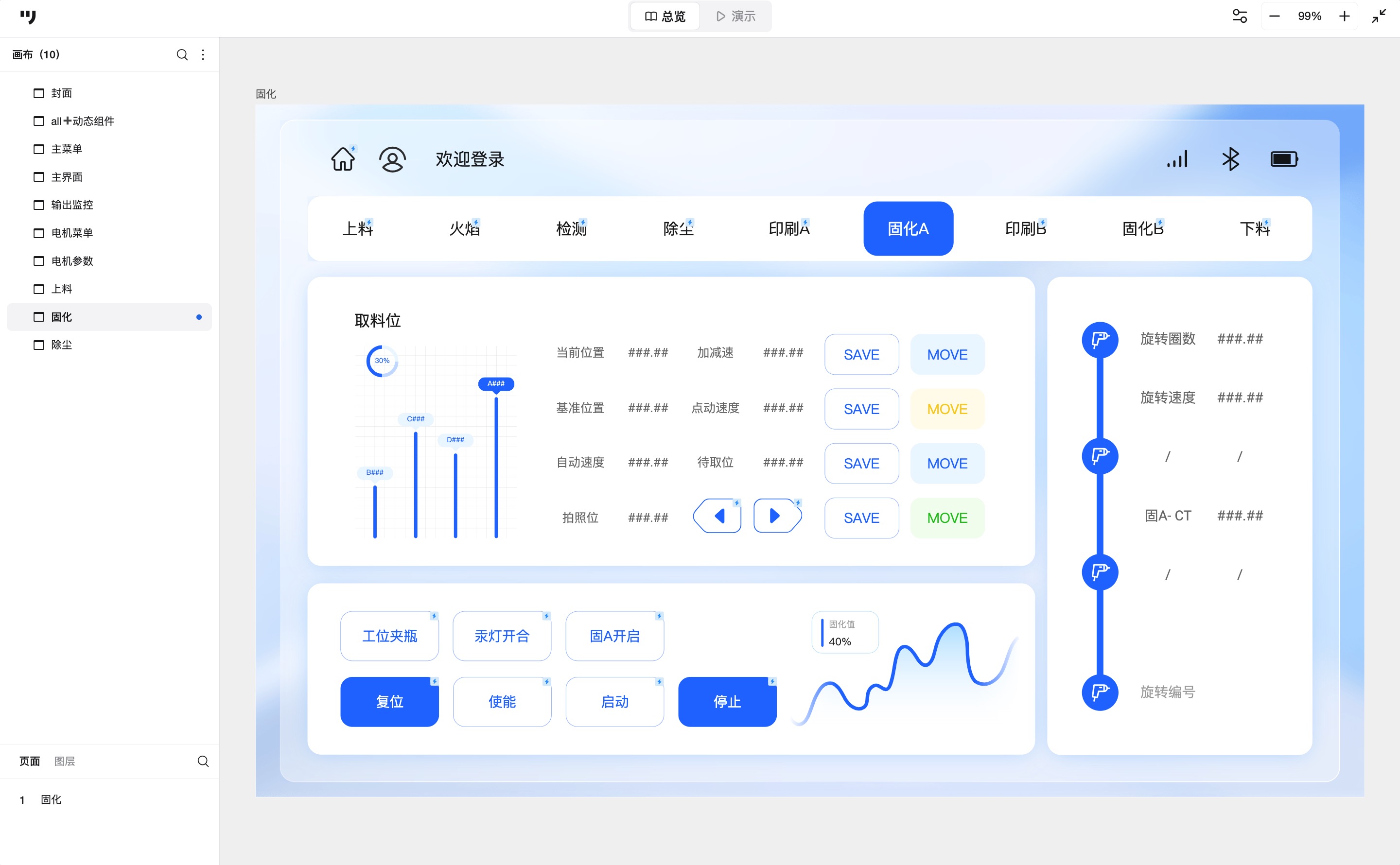

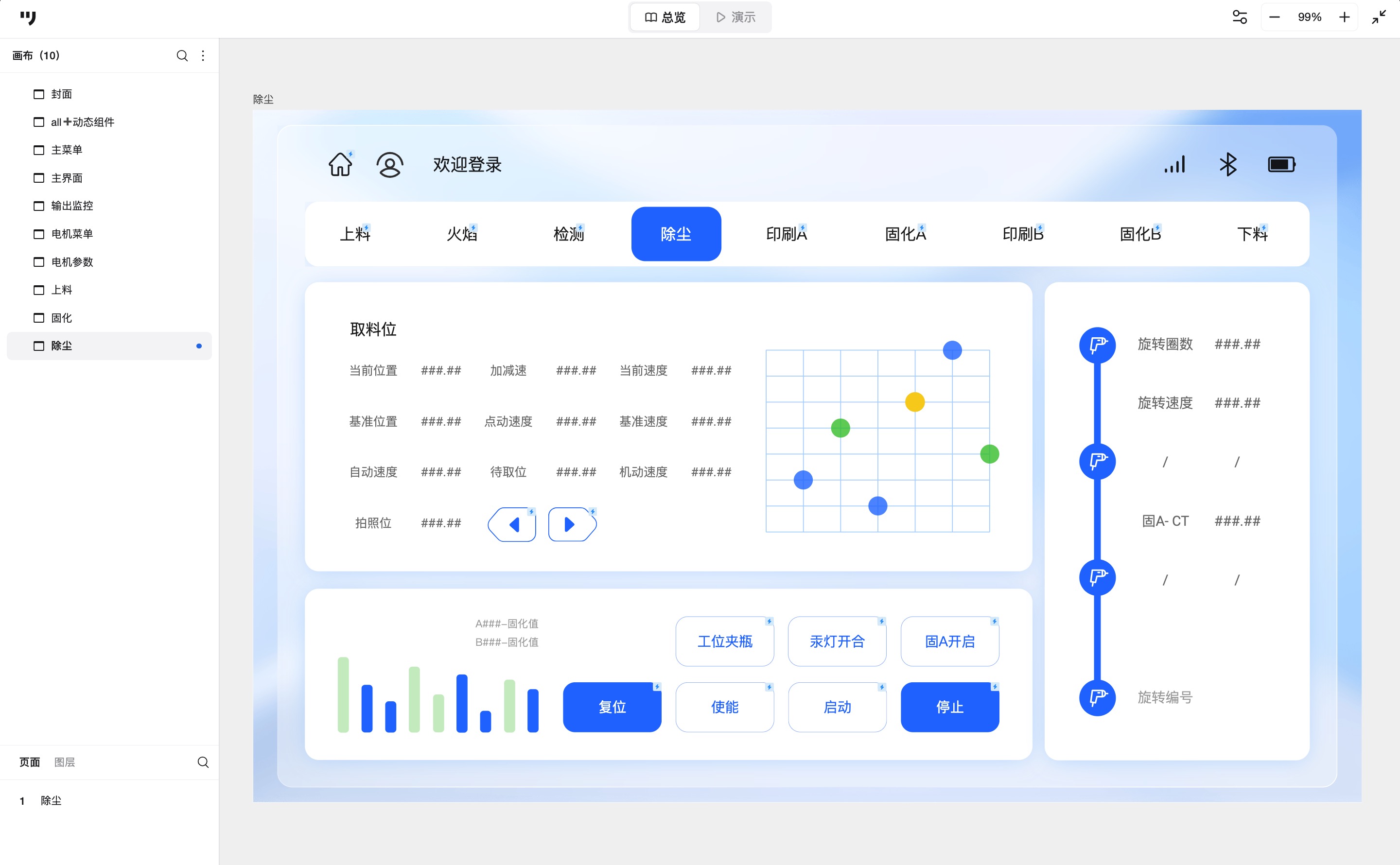

六、电机操作通用触摸屏案例
这是一个电机操作通用的触摸屏原型案例，主要包含主菜单、输出监控、电机参数、电机系统操作（如上料、火焰、除尘、印刷、固化、下料等）。
界面设计的重点在于“大尺寸操作控件+颜色高亮”，页面布局设计合理，让复杂操作更直观。例如电机系统操作页面采用顶部分类Tab，下方为内容卡片，选中按钮以蓝色高亮，配合可视化图示，便于快速理解与操作。

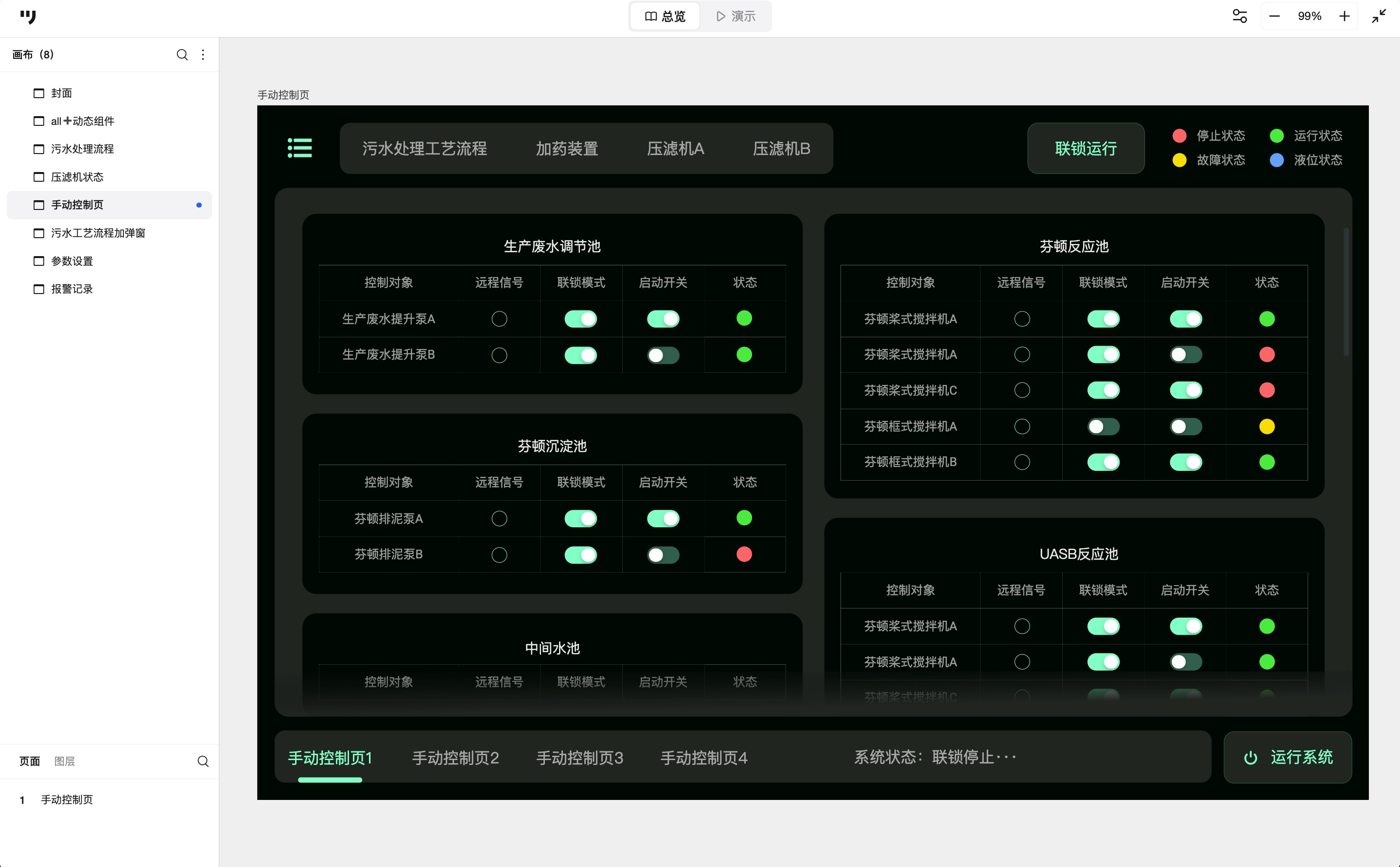

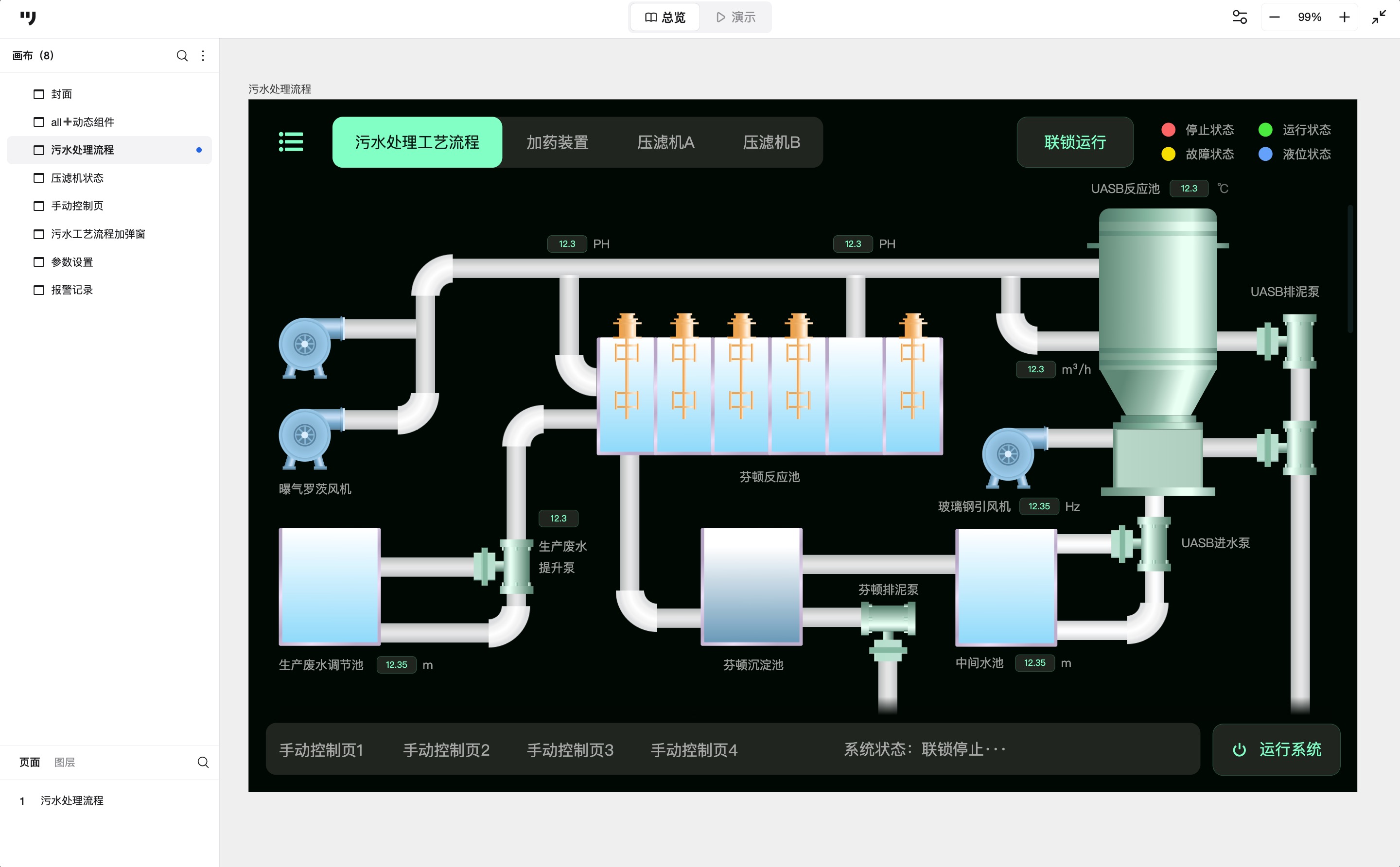

七、水体处理通用触摸屏案例
水体处理的HMI触摸屏通常以工艺流程为核心，配合手动控制面板和收起式菜单。以下分享的案例是通用的一款水体处理触摸屏原型，采用左上角收起导航，顶部与底部设置切换Tab，关键信息与状态高亮呈现。整体简洁直观，突出操作效率与工艺安全性。

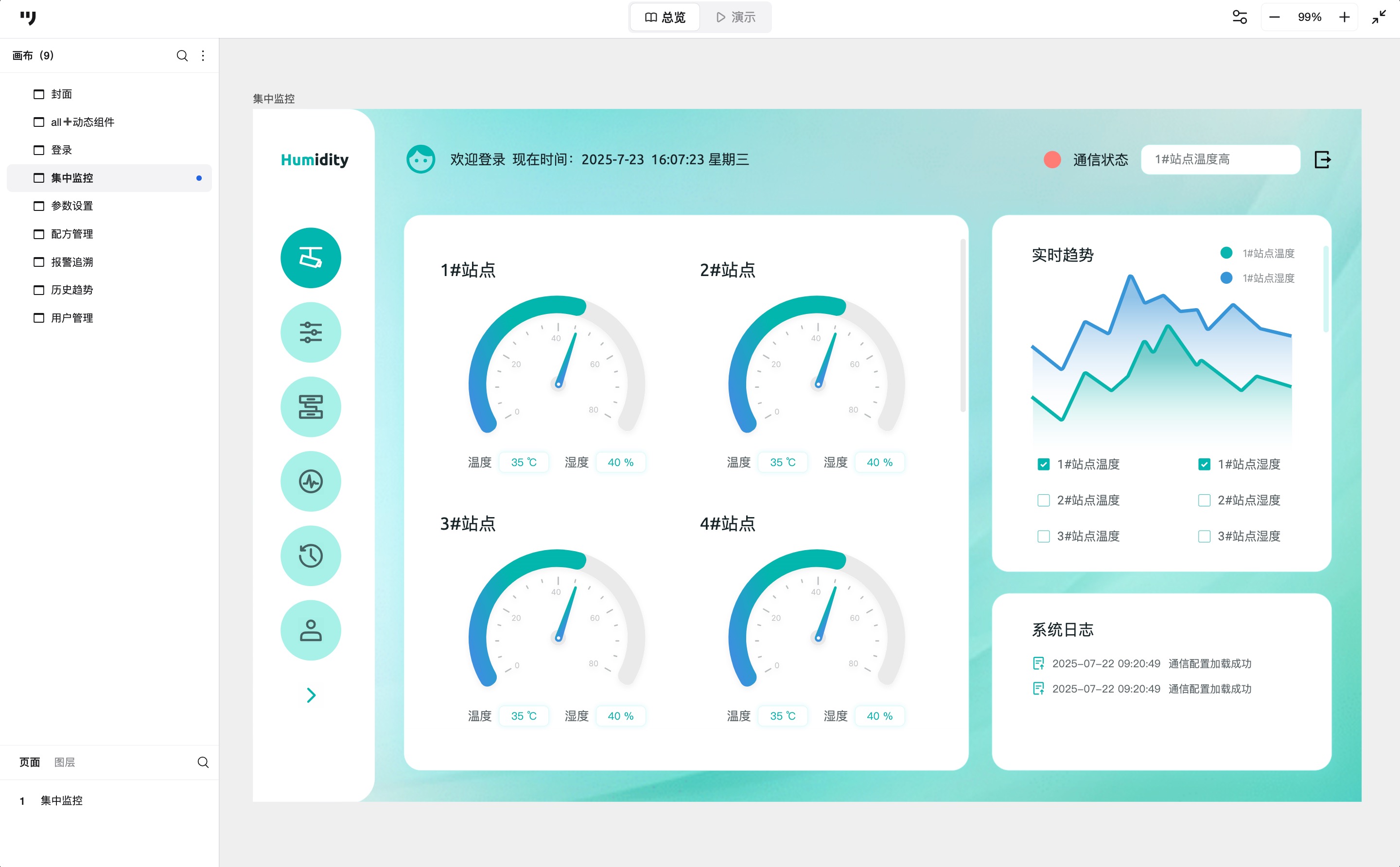

八、空气监测HMI触摸屏案例
此空气监测HMI触摸屏案例以青绿色为主色，核心模块包括集中监控、配方、趋势、报警、用户管理。例如集中监控页面通过指针图+文字结合展示不同站点温湿度，配合折线图显示实时趋势等，设计直观清晰。逻辑化布局和数据高亮确保复杂监测环境下的可控性与清晰度。

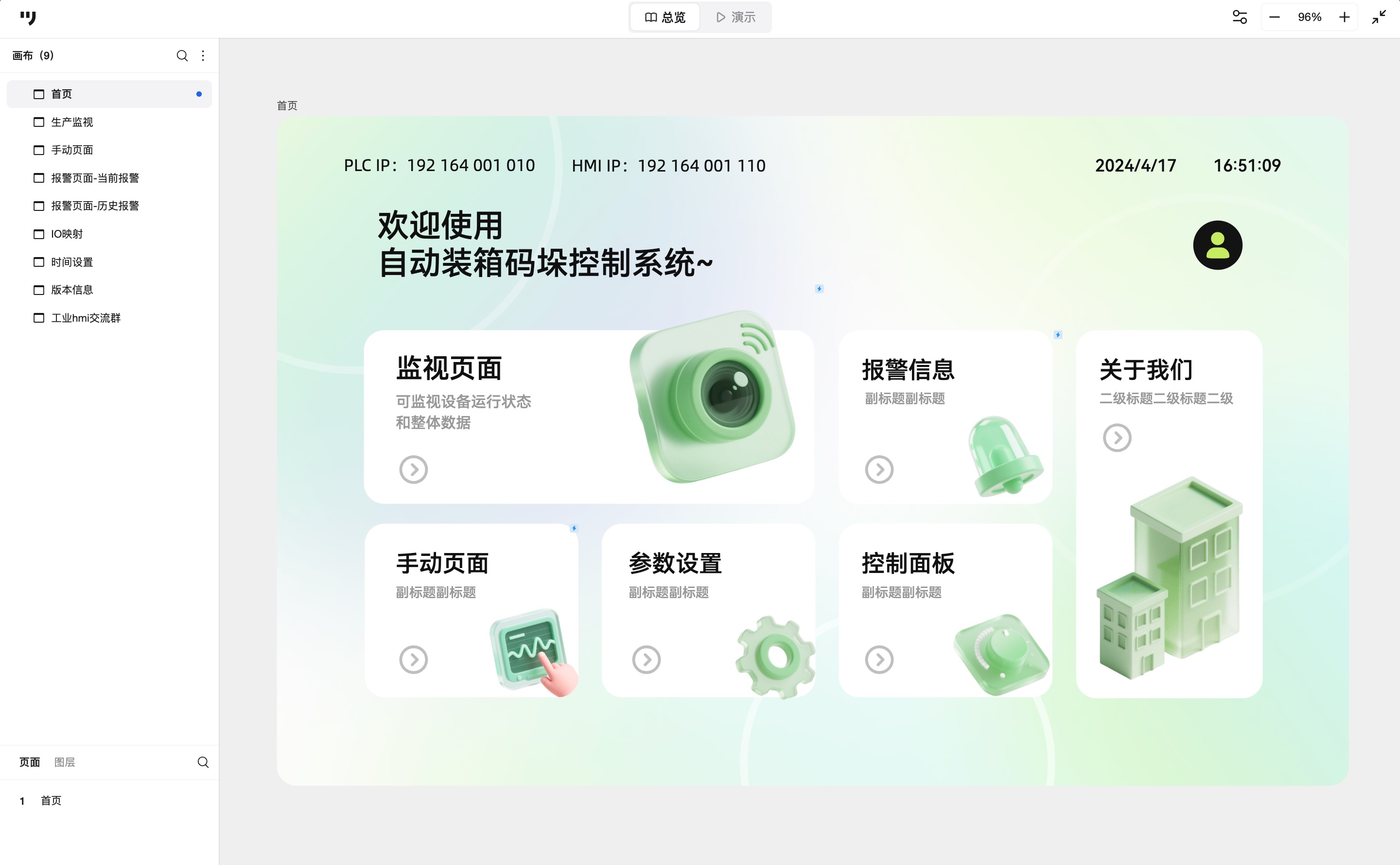

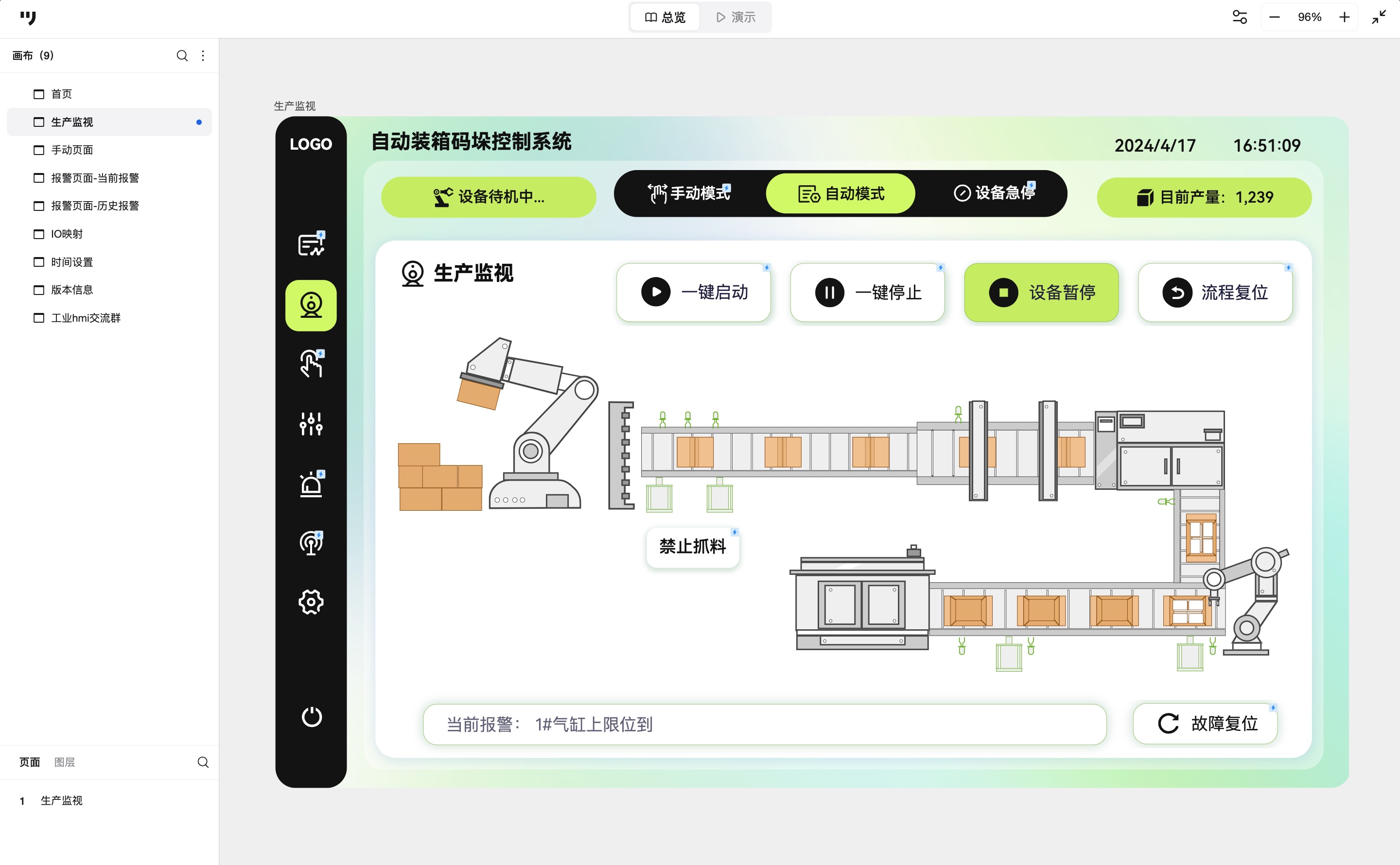

九、装箱码垛系统原型案例
下方这个自动装箱码垛控制系统原型案例以白绿为主色，在视觉上更偏向现代UI风格。主要模块包括首页、监视页面、手动页面、报警信息、IO映射、参数设置。
比如在生产监视页面，顶部设置模式切换手动模式、自动模式和设备急停，下方为监视视图与操作按钮区。按钮尺寸加大醒目，支持启动/停止/暂停/复位等操作，顶部还有报警提醒和故障复位快捷键。整体模块化清晰，操作流畅直观。
总结
从以上案例可以看到，虽然不同行业的HMI界面在功能模块和细节上各有差异，但其设计核心原则基本一致：界面层级要清晰，保证操作路径简洁；关键信息突出，确保状态、报警和参数能够被及时识别；控件的尺寸和布局要贴合工业现场的使用场景，避免误操作；配色既要符合规范，又要兼顾功能性与视觉体验；整体风格则应保持简洁直观，以提升操作效率与安全性......
在原型设计阶段，产品经理可以借鉴这些案例，先把可靠性和高效性作为基础，再通过视觉细节的优化来加分，从而打造出既满足工控需求、又具备现代交互体验的HMI界面。
注：本文分享案例为墨刀素材广场公开案例，非作者本人作品，仅用于交流学习，无其他目的。
