单片机烧录原理是怎样的？辉芒微单片机烧录程序步骤教程如下
烧录（Programming）就是把 .hex/.bin 文件里的机器码搬运进单片机片内 Flash 的过程。辉芒微（FMD）单片机内部有一块 自举 BootROM，上电时会先跑这段程序；如果检测到上位机发来的“握手”指令，就进入 ISP 模式，把后续数据写入 Flash，否则直接跳转到用户程序。
辉芒微烧录的 3 种方式
| 方式 | 接口 | 场景 | 特点 |
|---|---|---|---|
| ICP | SWDIO/SWCLK | 研发、量产 | 速度快，需专用烧录座 |
| ISP | UART | 在板升级 | 无需拆板，BootROM 完成 |
| IAP | 任意接口 | 现场 OTA | 用户程序自更新 |
本文以**ISP（串口）**为例，因为它最通用：一条 USB-TTL 线即可搞定。
硬件准备
PC（Windows 10/11）
FMD-Writer 或 USB-TTL（CH340/CP2102）
目标板（带 FT61F135 演示板）
杜邦线 3 根：
TX → MCU RX
RX → MCU TX
GND → GND
供电：USB-TTL 的 3.3 V/5 V（根据芯片电压）
软件准备
| 工具 | 作用 | 下载地址 |
|---|---|---|
| FMD ISP Tool | 上位机烧录软件 | 辉芒微官网 |
| Keil C51 | 代码编译 | Keil 官网 |
| 串口驱动 | CH340/CP2102 | 随板附带 |
ISP 烧录 6 步曲（以 FT61F135 为例）
① 生成 .hex
在 Keil 里：
Target → Output → 勾选 Create HEX File
编译后得到 project.hex
② 接线
| USB-TTL | 目标板 |
|---|---|
| TX | P1.0/RX |
| RX | P1.1/TX |
| GND | GND |
| 3.3 V | VDD |
③ 进入 ISP 模式
冷启动法：
按住 BOOT（或 RST）键 → 上电 → 松开按键
BootROM 检测到 0x7F 握手码，进入 ISP
热启动法：
上位机发送 0x7F，MCU 在运行态直接切换（部分型号支持）。
④ 打开 FMD ISP Tool
选择芯片型号：FT61F135
选择串口号与波特率：默认 57600
载入 project.hex
⑤ 一键下载
点击 “下载/编程”
进度条 100 %，提示 “校验正确” 即完成
⑥ 运行
重新上电或拉低 RST → 程序立即执行
底层原理 30 秒看懂
BootROM 上电接管 CPU
收到 0x7F → 解锁 Flash
上位机发送 擦除、编程、校验 指令
数据按 64 B/页 写入 Flash 地址 0x0000 起始
写入 Option Byte（看门狗、复位向量等）
重新映射向量表 → 跳转到 0x0000 运行用户程序
常见问题速查表
| 现象 | 原因 | 解决 |
|---|---|---|
| 无法识别芯片 | 接线/供电/驱动 | 检查 TX/RX 交叉、电压、冷启动 |
| 校验失败 | Flash 未擦除 | 勾选“全片擦除”后再烧录 |
| 下载中途掉线 | 线太长/干扰 | 缩短杜邦线 < 15 cm，加 22 Ω 串阻 |
| 程序不跑 | 复位向量错 | 检查 hex 起始地址 0x0000 |
量产小贴士

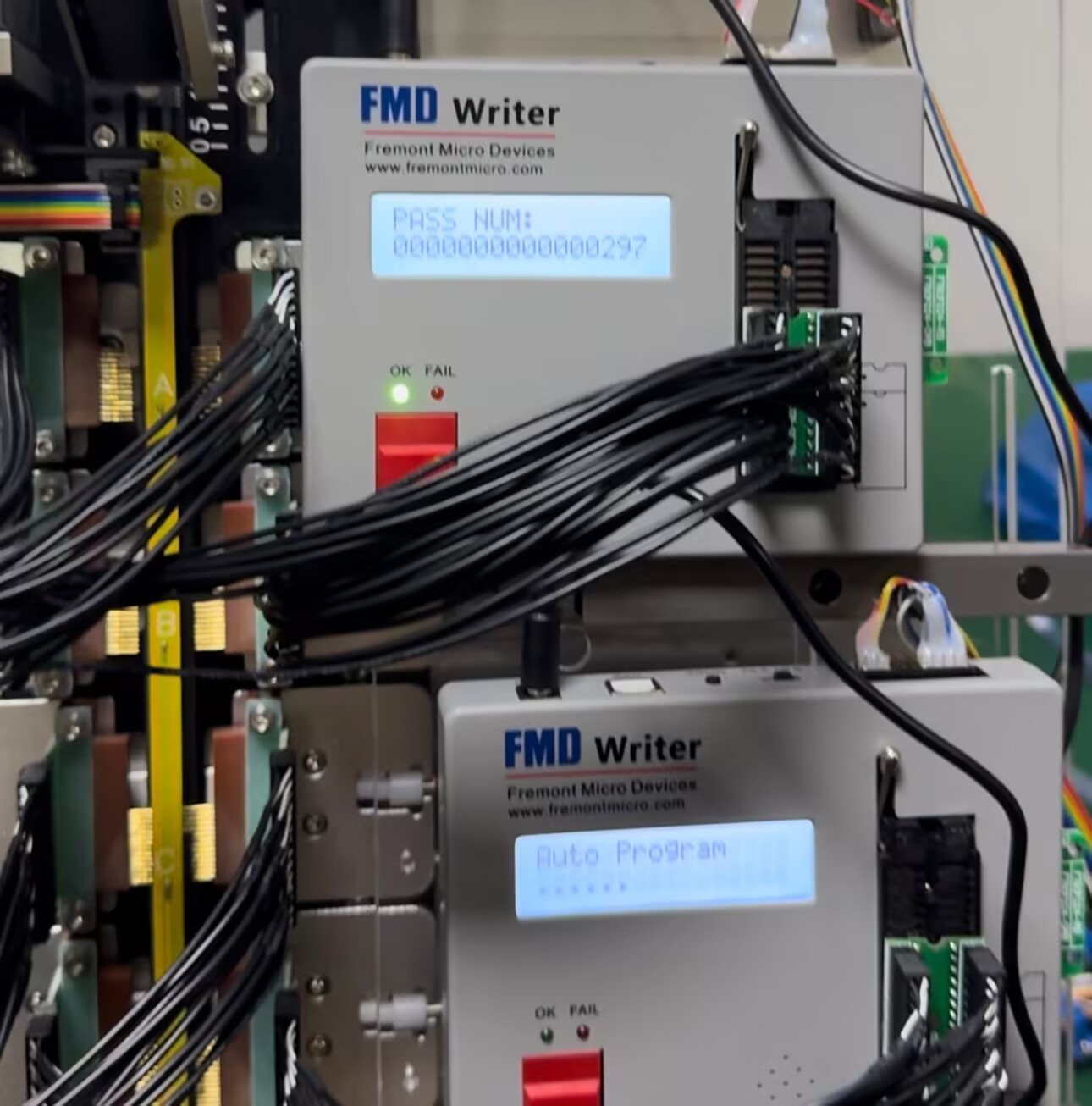

一拖八离线烧录座：FMD-Writer-SF600，1 k 片/小时
在线升级：把 ISP 入口留到用户菜单，实现 IAP OTA
加密：ISP Tool 勾选“读保护”，Flash 不可回读
总结流程图
.hex → FMD ISP Tool → USB-TTL → MCU BootROM → Flash → 运行
只要三根线、一个软件、一次冷启动，就能把程序写进辉芒微单片机。
下次再有人问你“辉芒微怎么烧录”，把这篇文章转给他，五分钟搞定
