【硬件-笔试面试题-91】硬件/电子工程师，笔试面试题（知识点：MOS管参数选型）
1、题目
MOS管参数选型
2、知识点
MOS 管的选型需要结合具体应用场景（如 DC-DC 转换器、逆变器、电机驱动等），综合考虑电气参数、可靠性和成本等因素，核心步骤和关键参数如下：
一、明确应用核心需求
-
电路拓扑：
- 降压（Buck）、升压（Boost）、升降压（Buck-Boost）等拓扑对 MOS 管的耐压、电流要求不同；
- 同步整流电路需关注体二极管反向恢复特性，高频应用需优先选择低反向恢复电荷（\(Q_{rr}\)）的 MOS 管。
-
工作条件：
- 输入电压范围（决定耐压需求）；
- 最大负载电流（决定导通电流需求）；
- 开关频率（影响开关损耗和驱动需求）。
二、关键参数选型依据
1. 耐压参数（\(V_{DS}\)）
- 指漏极 - 源极间的最大耐压，需满足：\(V_{DS} \geq \text{最大可能承受的电压} \times 1.2\sim1.5\)（留 20%~50% 余量，应对尖峰电压）。
- 例如：12V 输入的 Buck 电路，MOS 管关断时可能承受 12V + 寄生电感尖峰电压，需选\(V_{DS} \geq 20V\)的型号（如 25V）。

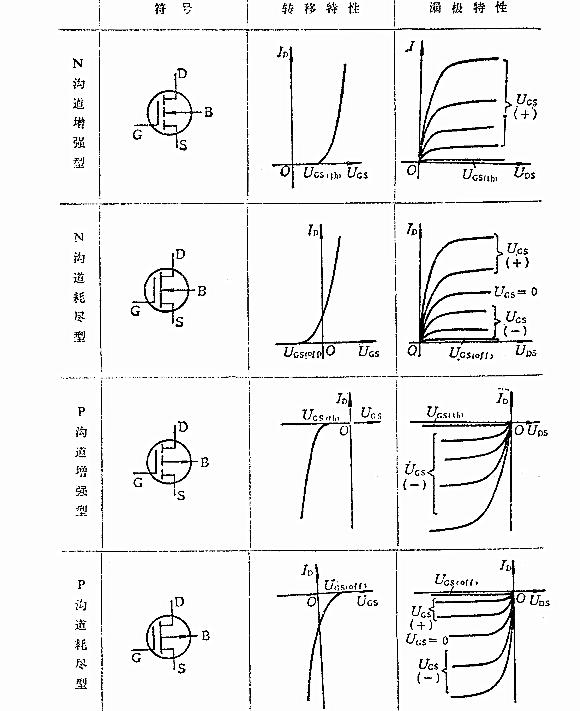

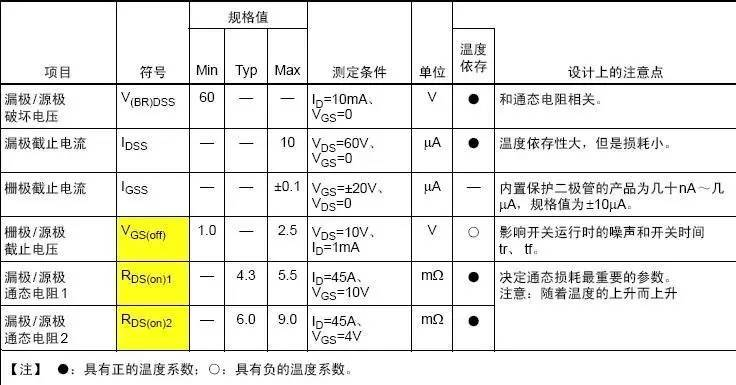

2. 导通电阻（\(R_{DS(on)}\)）
- 直接影响导通损耗（\(P = I^2 R\)），应在满足耐压的前提下尽可能选择小\(R_{DS(on)}\)的型号。
- 注意：\(R_{DS(on)}\)随栅极电压（\(V_{GS}\)）和温度升高而增大，需结合实际驱动电压（如 5V 或 10V 驱动）和工作温度范围评估。
- 例如：10A 电流下，\(R_{DS(on)}=10mΩ\)的导通损耗为 1W，而 5mΩ 则降至 0.5W。
3. 最大漏极电流（\(I_{D}\)）
- 需满足：\(I_{D} \geq \text{最大工作电流} \times 1.5\sim2\)（考虑过载和峰值电流）。
- 注意：封装散热能力会限制实际可通过的电流（数据手册中通常标注不同散热条件下的\(I_{D}\)）。

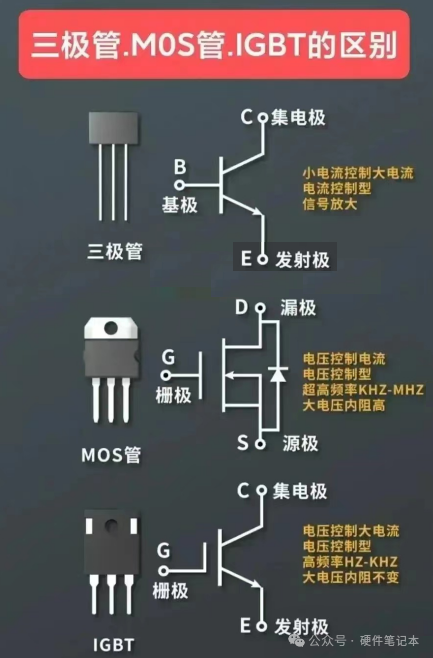

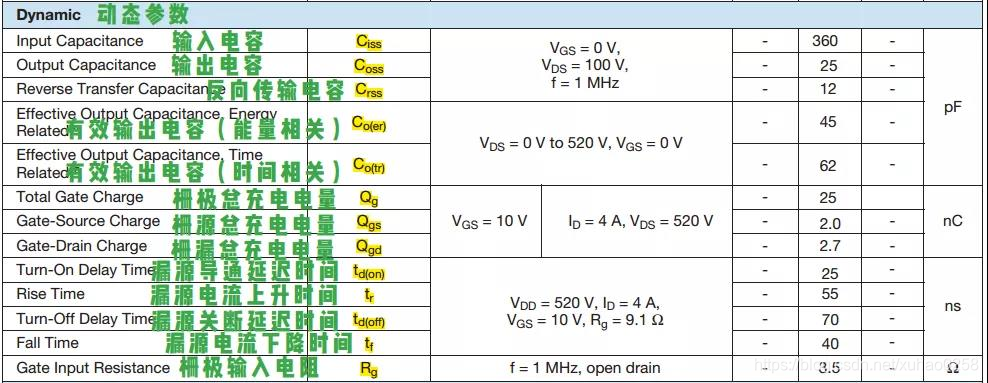

4. 开关速度参数
- 栅极电荷（\(Q_g\)）：影响开关速度和驱动损耗，\(Q_g\)越小，开关速度越快，驱动损耗（\(P = V_{GS} \times Q_g \times f_{sw}\)）越低，适合高频应用。
- 开通 / 关断时间（\(t_{on}/t_{off}\)）：时间越短，开关损耗越小，但可能引入更大的电压尖峰（需平衡 EMI）。
5. 反向恢复特性（针对同步整流）
- 体二极管反向恢复电荷（\(Q_{rr}\)）和反向恢复时间（\(t_{rr}\)）越小越好，可减少反向恢复损耗，适合高频同步整流电路（如低电压大电流场景）。
6. 栅极电压（\(V_{GS}\)）
- 确保驱动电路提供的电压能使 MOS 管充分导通（通常\(V_{GS(th)}\)为 2~4V，实际驱动电压需 5~10V，避免因\(V_{GS}\)不足导致\(R_{DS(on)}\)增大）。
- 注意：\(V_{GS}\)不能超过最大栅极耐压（通常 ±20V），否则可能击穿栅极氧化层。
7. 封装与散热
- 大功率场景需选择散热能力强的封装（如 TO-220、TO-247、DFN、QFN 等），结合热阻（\(R_{θJC}\)）评估散热设计是否满足需求。
三、其他考虑因素
- 成本与供货：在满足性能的前提下，优先选择性价比高、供应链稳定的型号。
- 可靠性：关注结温范围（\(T_{j}\)，通常 - 55℃~150℃）、ESD 防护能力等参数，确保在极端环境下可靠工作。
- 驱动兼容性：若驱动电路简单（如 MCU 直接驱动），需选择\(Q_g\)较小的 MOS 管，避免驱动能力不足导致开关损耗增加。
四、选型流程总结
- 根据应用场景确定输入电压、最大电流、开关频率；
- 计算所需的\(V_{DS}\)（留余量）和\(I_D\)（留余量）；
- 在满足耐压和电流的前提下，选择\(R_{DS(on)}\)小、\(Q_g\)小的型号；
- 结合封装、散热、成本等因素最终确定型号。
例如：12V 输入、5V/10A 输出的同步 Buck 电路（开关频率 500kHz），可选择\(V_{DS}=30V\)、\(I_D=20A\)、\(R_{DS(on)} < 10mΩ\)、\(Q_g < 50nC\)的 MOS 管（如 AO3400、IRF7809 等，具体需根据实际参数验证）。
