卷积神经网络（CNN）

目标：

• 了解什么是卷积神经网络
• 了解卷积神经网络的组成
• 了解有哪些代表性的卷积神经网络

---

基础概念：

• 卷积：一般指卷积核和运算方式，后续会有详解

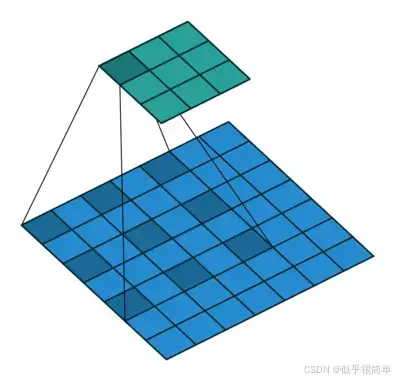

• 感受野： CNN 中输出特征图上的一个像素点对应输入图像的区域大小。它描述了 “特征图上的一个点能‘看到’输入图像的多大范围”，是理解 CNN 层级特征提取逻辑的关键。神经元感受野的范围越大表示其能接触到的原始图像范围就越大，也意味着它能学习更为全局，语义层次更高的特征信息；相反，范围越小则表示其所包含的特征越趋向局部和细节。因此感受野的范围可以用来大致判断每一层的抽象层次。并且我们可以很明显地知道网络越深，神经元的感受野越大。由此可知，深度卷积神经网络中靠前的层感受野较小，提取到的是图像的纹理、边缘等局部的、通用的特征；靠后的层由于感受野较大，提取到的是图像更深层次、更具象的特征。因此在迁移学习中常常会将靠前的层的参数冻结（不参与训练，因为他们在迁移到新的场景之前已经具备了提取通用特征的能力），来节省训练的时间和算力消耗。
• 权值共享：在卷积运算中采用权值共享可以有效减少需要求解的参数。通俗地来讲，在一个卷积核在和一个n通道的特征图（为方便理解，这里可以暂时理解为3通道的RGB输入图像）进行卷积运算时，可以看作是用这个卷积核作为一个滑块去“扫”这个特征图，卷积核里面的数就叫权重，这个特征图每个位置是被同样的卷积核“扫”的，所以权重是一样的，也就是共享。
• 网络深度：指神经网络中所有层的总数量（包括卷积层、池化层、激活层、全连接层等），代表模型的 “层级复杂度”
• 卷积深度：有两个含义，一是卷积的层数，二是输出特征图的通道数
• 上采样：是一个升维操作，就是将小分辨率变成大分辨率的图像，一般方式为插值（双线性插值、最近邻插值法）
• 下采样：主要用于降维，是一个信息损失的过程，作用有两个，一是减少计算量，防止过拟合二是增大感受野；一般方式为池化操作（最大池化、平均池化）

卷积神经网络

概念：在整个神经网络过程中含有卷积运算的网络，就叫做卷积神经网络（CNN），是一个统称。

卷积神经网络的基本结构大致包括：输入层、卷积层、激活函数、池化层、全连接层、输出层

网络训练基本步骤：

  CNN的训练，也称神经网络的学习算法与经典BP网络是一样的，都属于随机梯度下降，也称增量梯度下降，实验中用于优化可微分目标函数的迭代算法。

• Step 1：用随机数初始化所有的卷积核和参数/权重

• Step 2：将训练图片作为输入，执行前向步骤(卷积， ReLU，池化以及全连接层的前向传播)并计算每个类别的对应输出概率。

• Step 3：计算输出层的总误差

• Step 4：反向传播算法计算误差相对于所有权重的梯度，并用梯度下降法更新所有的卷积核和参数/权重的值，以使输出误差最小化

 注：卷积核个数、卷积核尺寸、网络架构这些参数，是在 Step 1 之前就已经固定的，且不会在训练过程中改变——只有卷 积核矩阵和神经元权重会更新。

1.CNN 的核心组成部分

CNN 的典型结构由 “特征提取模块” 和 “分类 / 回归模块” 组成，各层按顺序协作，从输入数据中逐步提取 “低级特征”（如边缘、颜色）到 “高级特征”（如眼睛、车轮），最终输出任务结果。

1. 输入层（Input Layer）

功能：接收原始网格数据，将其转化为模型可处理的张量格式。

数据格式：通常为 H×W×C（Height：高度，Width：宽度，Channels：通道数）。

例：RGB 彩色图像为 224×224×3（224 像素高、224 像素宽、3 个颜色通道）；MNIST 手写数字图像（灰度）为 28×28×1。

预处理：需对输入数据标准化（如将像素值从 [0,255] 归一化到 [0,1] 或 [-1,1]），避免数值差异影响训练。

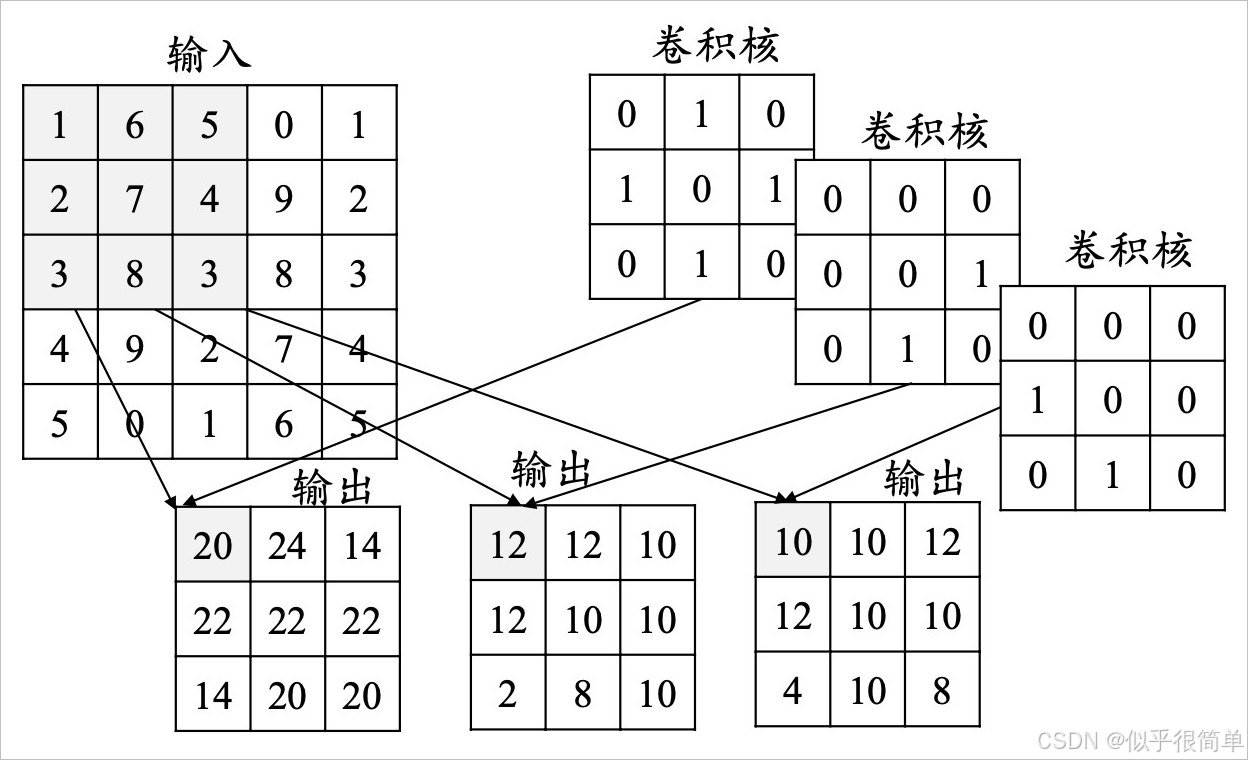

2. 卷积层（Convolutional Layer，核心层）

卷积核（Kernel/Filter）：即 “特征提取器”，是一个小型的可学习矩阵（如 3×3、5×5），深度与输入特征图的通道数（C）一致。

例：输入为 3 通道（RGB），卷积核的深度必为 3（每个通道对应一个 2D 核，最终结果求和）。

步长（Stride）：卷积核在输入特征图上滑动的 “步幅”，默认值为 1。步长越大，输出特征图尺寸越小。

填充（Padding）：在输入特征图边缘补 0（或其他值），用于保持输出特征图尺寸与输入一致（“Same Padding”），或减少尺寸（“Valid Padding”）。

特征图（Feature Map）：卷积操作的输出结果，每个卷积核对应一个特征图（通道数 = 卷积核数量）。

卷积的方式：标准卷积、深度卷积、膨胀卷积、可形变卷积

3. 激活函数层（Activation Layer）

功能：为卷积层的线性输出引入非线性，使模型能拟合复杂的特征映射关系（若没有非线性，深层 CNN 等价于单层线性模型）。

常用激活函数：

ReLU：f(x) = max(0, x)，解决梯度消失问题，计算高效，是目前最常用的激活函数。

4. 池化层（Pooling Layer）

功能：对卷积层输出的特征图进行下采样，

常见类型：

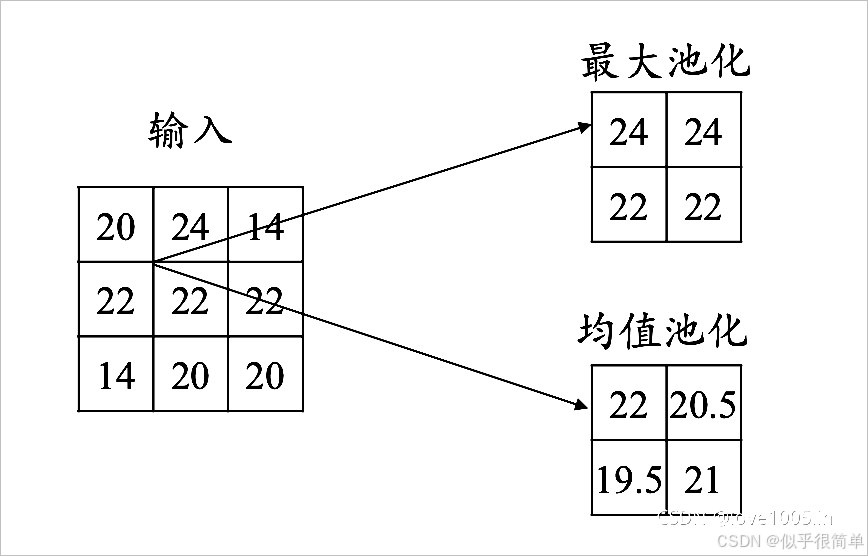

最大池化（Max Pooling）：取局部区域的最大值（保留最显著特征，如边缘强度），例：2×2 最大池化（步长 = 2）将特征图尺寸减半。

平均池化（Average Pooling）：取局部区域的平均值（保留整体趋势，常用于网络末尾）。

5. 归一化层（Normalization Layer）

功能：缓解 “内部协变量偏移”（训练中每层输入分布不断变化），加速训练收敛，提升模型稳定性。

代表类型：

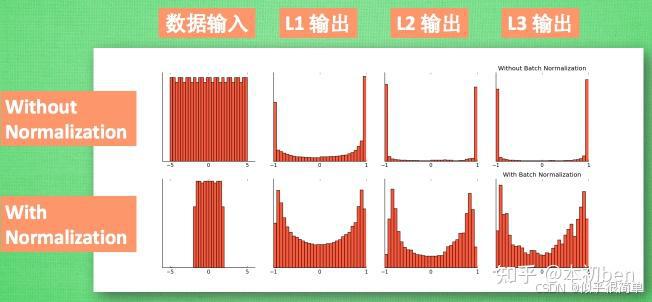

批量归一化（Batch Normalization, BN）：对每个批次的输入数据进行标准化（均值 = 0，方差 = 1），是目前主流的归一化方法，通常插入在卷积层与激活函数之间。

6. 全连接层（Fully Connected Layer，FC Layer）

功能：将卷积 / 池化提取的 “局部特征” 转化为 “全局特征”，并映射到任务的输出维度（如分类任务的类别数）。

7. 输出层（Output Layer）

功能：根据任务类型输出最终结果，激活函数的选择取决于任务：

分类任务：

二分类：用 Sigmoid 激活，输出单个概率值（0~1）；

多分类：用 Softmax 激活，输出每个类别的概率（所有类别概率和为 1）。

回归任务：用线性激活函数（无激活），直接输出连续值（如目标检测中的坐标、图像分割中的像素值）。

注意事项：每一个网络结构不相同，可能会出现很多次卷积，上述只是一个大概流程

---

常见卷积网络

模型名称	提出年份	核心创新点	关键特点	典型应用场景
LeNet-5	1998	首个实用 CNN 架构，奠定 CNN 基本框架	5 层结构（2 卷积 + 2 池化 + 1 全连接），用于灰度图像	手写数字识别（MNIST 数据集）
AlexNet	2012	首次在 ImageNet 比赛证明 CNN 有效性，引爆深度学习	8 层结构，用 ReLU 激活、重叠池化、Dropout 防过拟合	ImageNet 图像分类（1000 类）
VGGNet	2014	用 “小卷积核（3×3）” 替代大核，加深网络层数	16/19 层结构，参数量大（约 1.38 亿），特征提取能力强	图像分类、特征提取（迁移学习）
GoogLeNet（Inception v1）	2014	提出 “Inception 模块”，多尺度特征融合	22 层结构，用 1×1 卷积降维，参数量仅为 VGG 的 1/12	高效图像分类、目标检测
ResNet（残差网络）	2015	引入 “残差连接（Skip Connection）”，解决深层网络梯度消失	可实现 152 层深层结构，训练稳定，成为后续模型的基础	图像分类、目标检测、图像分割
DenseNet（密集连接网络）	2016	提出 “密集连接”，前所有层与当前层直接连接	特征复用率高，参数量小，抗过拟合能力强	医学图像分析、小样本学习
MobileNet v1	2017	提出 “深度可分离卷积”，大幅减少计算量	轻量化架构，计算量仅为 AlexNet 的 1/8，参数量 1/32	移动端 / 嵌入式设备（如手机拍照识别）
EfficientNet	2019	提出 “复合缩放策略”（深度、宽度、分辨率协同缩放）	在相同计算量下，性能远超 ResNet、MobileNet	高效图像分类、工业级计算机视觉任务
