18j621-3通风天窗图集pdf(免费高清版)

18j621-3通风天窗已经替代05j621-3通风天窗图集成为目前比较通用的建筑屋顶通风选型重要参考标准，18j621-3图集是对前图集的优化和革新，在18j621-3图集中新增了TC8圆拱型电动采光天窗，丰富了屋面通风排烟设备的选型。

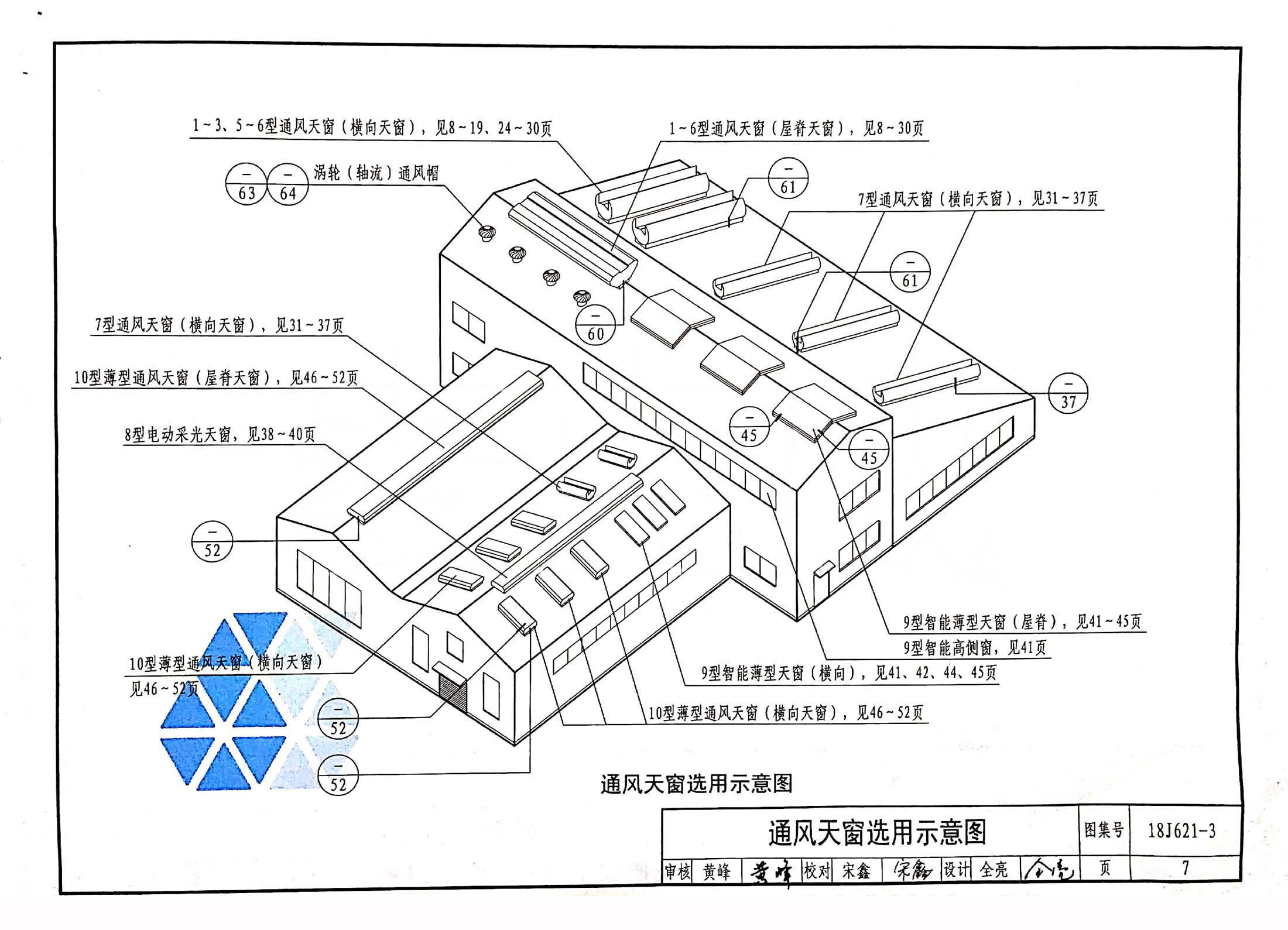

在18j621-3天窗图集中，主要有1型~10型通风天窗，又从布置位置和启闭上小分类的分为开敞式屋脊天窗、启闭式屋脊天窗、启闭式横向天窗、智能启闭式横向天窗、弧形启闭式天窗、菱形启闭式天窗和菱形开敞式天窗等多种类型，给设计单位以及业主提供了较为全面的选型参考。

除此之外，18j621-3通风天窗还就天窗基座安装的不同建筑屋面类型进行简要说明（包括压型钢板屋面、现浇钢筋混凝土屋面等），为施工单位在施工作业时提供重要参考。（特别说明，天窗基座常规情况下由建筑施工单位自行施工完成，天窗厂家可配合总包/分包出具天窗基座安装详图供参考）

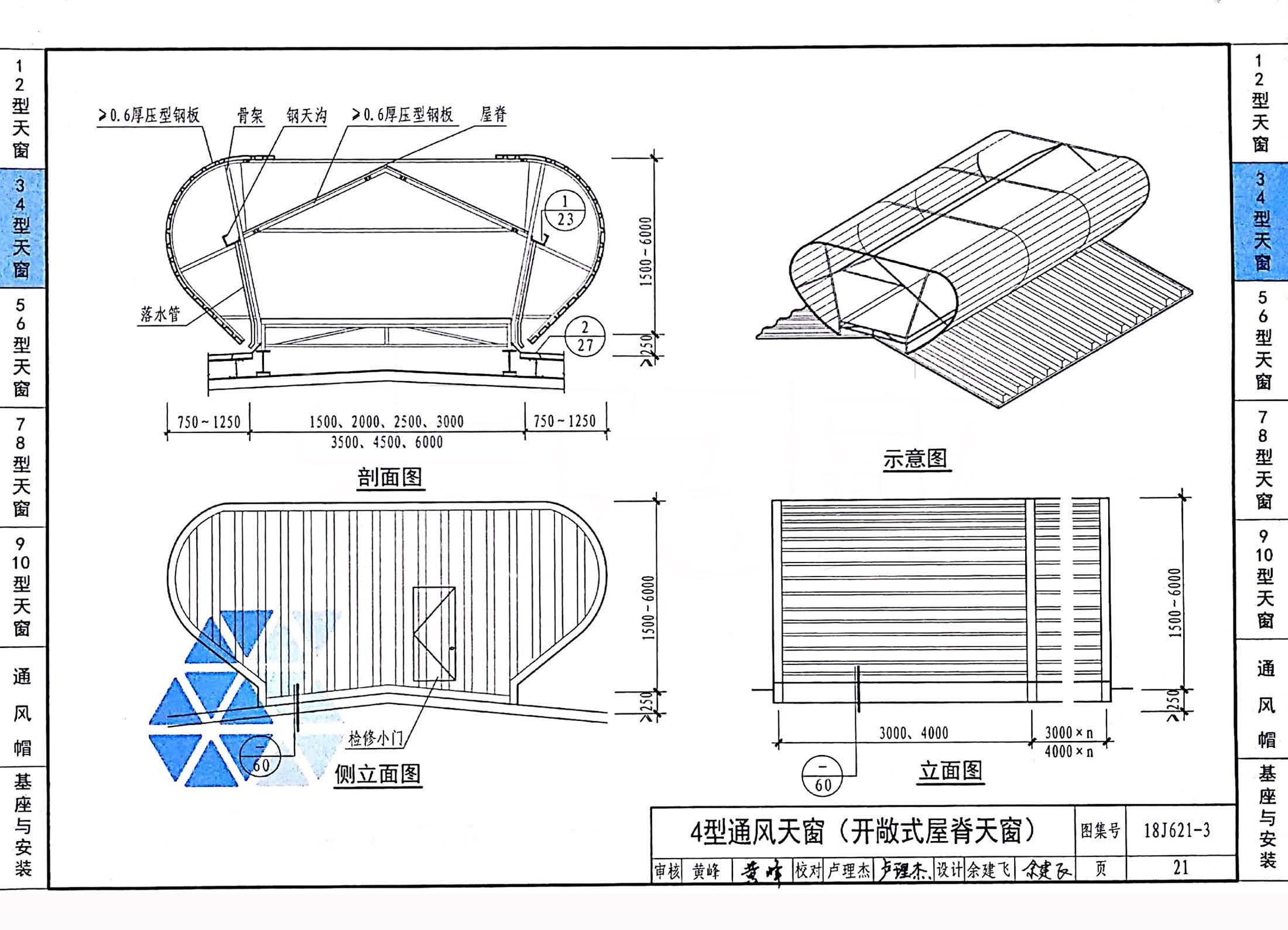

在18j621-3通风天窗图集中，天窗洞口尺寸有大有小，小喉口通风天窗其规格尺寸一般在600mm~1200mm左右，通常采用顺坡横向布置形式；大喉口通风天窗的规格尺寸则在1500mm~6000mm左右，屋脊纵向或是顺坡横向布置均可。如果建筑对于通风换气要求特别大的情况下，设计单位也可以选用屋脊+顺坡布置的形式，增大排烟通风面积，提高通风散热的实际效果。
