eNSP华为无线网测试卷：AC+AP，旁挂+直连

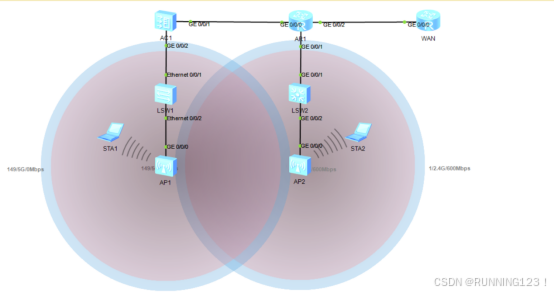

拓扑：

1.IP及VLAN规划表

设备	接口	IP	VLAN
WAN	G0/0/0	1.1.1.1/28
	LoopBack1	11.11.11.11/32
AR1	G0/0/2	1.1.1.2/28
	G0/0/1	172.16.1.1/30
	G0/0/0	10.1.1.2/24
AC		10.1.1.1/24	100
		192.168.1.254/24	10
LSW1			100
			10
LSW2		172.16.1.2/30	200
		192.168.2.254/24	20

2.无线设计

capwap	vlan100
域模版	name:CN  区域:cn
ssid模板	1.name:AP1  ssid:WIFI-1 2.name:AP2  ssid:WIFI-2
安全模板	1.name:AP1  wpa/wpa2密码:AP1_WIFI_123 2.name:AP2  wpa/wpa2密码:AP2_WIFI_123
vap模板:name:AP1	ssid模板:AP1       安全模板:AP1 业务vlan:10       转发模式:隧道
vap模板:name:AP2	ssid模板:AP2 安全模板:AP2
AP组 name:AP_rang_1	vap模板:AP1   域模板:CN radio:all    wlan:1
AP组 name:AP_rang_2	vap模板:AP2   域模板:CN radio:all    wlan:1
AP1	id:1    name:AP1 AP组:name:AP_rang_1
AP2	id:2    name:AP2 AP组:name:AP_rang_2

3.DHCP规划

设备	NAME	网段	网关	option	sub-option	option-type	模式	排除地址
SW2	vlan20	vlan20	vlan20	43	3	ASCII	全局
AC	AP	vlan100	vlan100				全局	.2
AC		vlan10	vlan10				接口

4.路由协议规划

(1)内网使用RIP协议实现全网通,进程:1,版本号:2,关闭自动汇总.

(2)AR1发布RIP默认路由.

(3)AR1配置去往WAN的静态默认路由.

5.NAT设计

(1)配置acl 2000,步长:5

源	行为
192.168.1.0/24	permit
192.168.2.0/24	permit
10.1.1.0/30	permit
172.16.1.0/30	permit

(2)地址池:1.1.1.3-1.1.1.4,index值为1

(3)在AR1去往WAN的接口上配置基于地址池的PAT.

6.其他说明

(1)AP1 采用二层无线组网模式,AC,SW1,AP1 三个设备之间采用 trunk 模式进行连接.

(2)AP2 采用三层无线组网模式,AC,AR1,LSW2,AP2等设备之间采用 access 模式组连接

(3)交换机,AC只创建必要的 VLAN,trunk接口只放行必须的流量.

(4)所有设备名必须修改,交卷前需进行保存.

答案和测试卷：https://download.csdn.net/download/weixin_46678521/91921974

可以使用eNSP的考试工具查看答案和分数。
