【 Rank（列）、DIMM（内存条） 和 DDR颗粒（内存芯片） 的区别】
理解内存体系中 Rank（列）、DIMM（内存条） 和 DDR颗粒（内存芯片） 的区别与联系，是掌握内存架构的关键。以下是清晰的结构化解析：
核心概念定义
| 术语 | 本质 | 功能/特点 | 物理体现 |
|---|---|---|---|
| DDR颗粒 | 物理芯片 | - 单个DRAM存储芯片（即“内存颗粒”） - 按数据位宽分为 ×4、×8、×16 等类型（如 ×8 = 8位宽） | 焊接在内存条上的黑色方块芯片 |
| Rank（列） | 逻辑数据通道 | - 64位宽（非ECC）或72位宽（ECC）的数据总线单元 - 由多个颗粒并联组成，共同响应同一组控制信号 | 逻辑概念，需通过颗粒组合实现 |
| DIMM | 物理内存模块 | - 一个独立的内存插槽模块（如DDR4内存条） - 可包含 1个或多个Rank（单列/双列/四列等） | 实际插入主板的绿色/黑色电路板 |
关键区别与特点
1. DDR颗粒 → Rank 的构建关系
- Rank的本质是“64位数据通道”，需通过多个颗粒拼接实现：
- ×8颗粒（8位宽）：
8颗 ×8颗粒 = 64位→ 1个Rank（ECC需9颗：64+8校验位）
例：普通台式机内存常用方案 - ×4颗粒（4位宽）：
16颗 ×4颗粒 = 64位→ 1个Rank（ECC需18颗）
例：服务器内存为降低成本采用窄位宽颗粒
- ×8颗粒（8位宽）：
- 关键点：
Rank是逻辑功能单元，颗粒是物理实现单元。
相同容量下，位宽越小的颗粒，组成1个Rank所需的物理芯片数量越多。
2. Rank → DIMM 的集成关系
- 单个DIMM可包含多个Rank（通过电路设计隔离控制信号）：
DIMM类型 Rank数量 物理实现方式 典型应用场景 单列(Single Rank) 1 1组颗粒连接同一组控制信号 低容量/低功耗设备 双列(Dual Rank) 2 2组颗粒独立连接控制信号（正反面各1组） 主流台式机/笔记本 四列(Quad Rank) 4 4组颗粒分时复用控制信号 服务器/高性能工作站 - 关键点：
- 多Rank设计允许内存控制器交替访问不同Rank，提升并发效率（类似多车道公路）。
- 双列内存≠两面都有颗粒：单面颗粒也可通过电路分割实现双列（较少见）。
3. 三者层级关系（自底向上）
- 物理载体：颗粒 → 焊接在DIMM电路板上
- 逻辑组织：颗粒 → 组成Rank → Rank集成到DIMM
- 访问控制：内存控制器 → 按Rank独立发送命令（同一DIMM内不同Rank可交替工作）
为什么需要Rank？
- 突破带宽瓶颈：
内存控制器一次只能访问一个Rank。若DIMM仅含1个Rank，控制器需等待当前操作完成才能发起新请求；多Rank设计允许控制器在访问Rank1时，预充电Rank2，显著提升吞吐量。 - 容量与成本平衡：
通过组合不同位宽颗粒（如×4/×8），在有限物理空间内实现高容量（例：16GB DIMM可用32颗×4颗粒组成双列）。
常见误区澄清
| 误区 | 正确解释 |
|------------------------ |
|------------------------------|--------------------------------------------------------------------------|
| “双列内存=两面都有颗粒” | 错误！单面颗粒可通过电路设计实现双列（如部分笔记本内存） |
| “Rank数量=颗粒总数” | 错误！1个Rank需818颗颗粒（取决于位宽），双列DIMM可能有1636颗颗粒 |
| “Rank越多性能越好” | 部分正确！多Rank提升并发能力，但增加延迟；服务器追求容量/带宽，桌面端双列最优 |

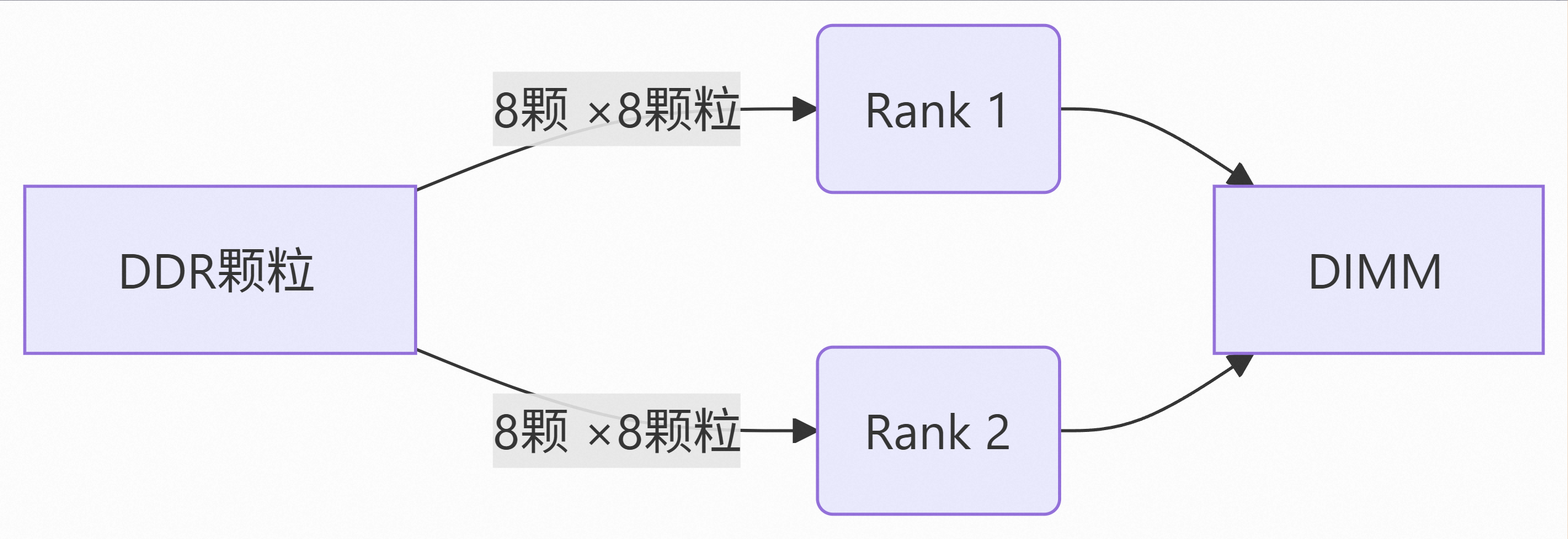

实例说明
- 一条8GB DDR4双列内存条（非ECC）：
- 颗粒：16颗 ×8 DRAM芯片（单颗512M×8 = 512MB）
- Rank：2个Rank（每个Rank由8颗芯片组成64位通道）
- DIMM：单条内存模块，总容量 = 2 Rank × 64位 × 8Banks × … = 8GB
✅ 总结：
颗粒是砖块，Rank是房间（64位通道），DIMM是整栋楼。
内存控制器通过“敲门”（发送命令）访问不同房间（Rank），而砖块（颗粒）的数量取决于房间的墙壁厚度（数据位宽）。
掌握此逻辑，即可理解为何服务器内存常用“四列”设计（高并发需求），而游戏内存多用“双列低时序”（平衡延迟与带宽）。
