CAD文件坐标系未知？用Bigemap Pro自动计算中央子午线，准确定位！

拿到一份CAD图纸，想导入软件查看实际位置，却卡在“不知道坐标系”这一步？导入后要么找不到图，要么位置跑偏到姥姥家 —— 这大概是不少测绘员的共同经历。

其实不用慌，哪怕手里的DWG文件没标坐标系，用Bigemap Pro的自动计算中央子午线功能，两步就能精准定位，亲测有效！

查看CAD文件中的坐标信息

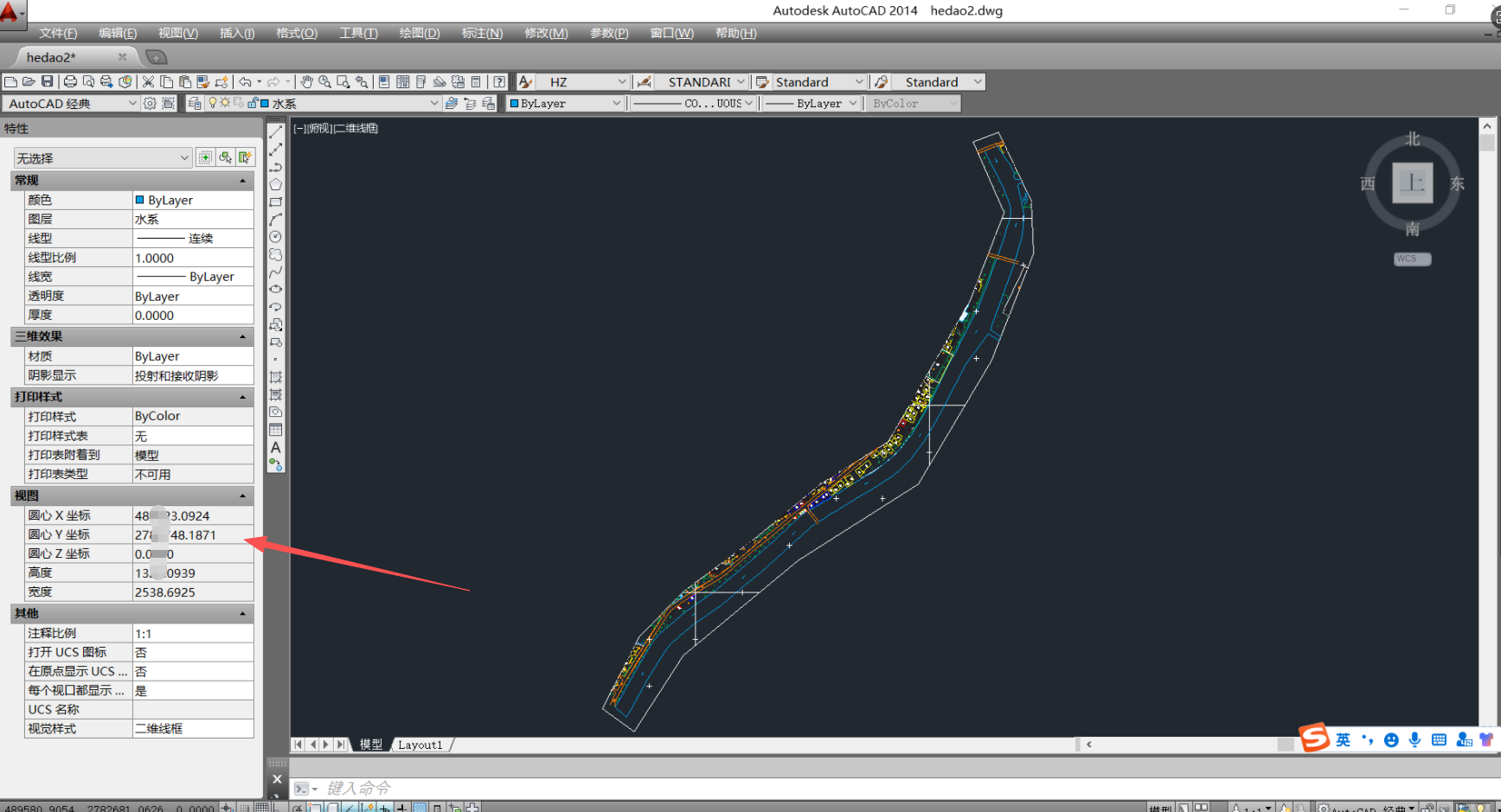

已知图纸位置大概在福建龙岩市，先在CAD中打开该文件，选中图形，查看“特性”面板中的X、Y坐标整数数位：

• 若X是6位，大概率是不带带号的中央子午线参数的坐标系；

• 若X是8位：前两位为带号，后六位则是实际坐标。这时用BigemapPro打开就不需要任何其他操作，直接确定即可。

本案例中X为6位数，缺少带号信息，这就需要用Bigemap Pro辅助计算了。

二、导入时选对坐标系，点“辅助计算”

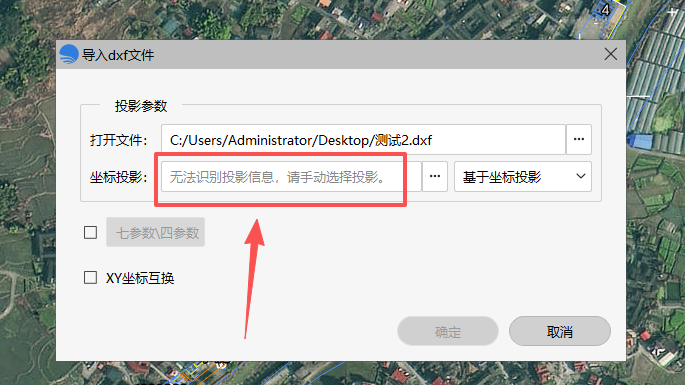

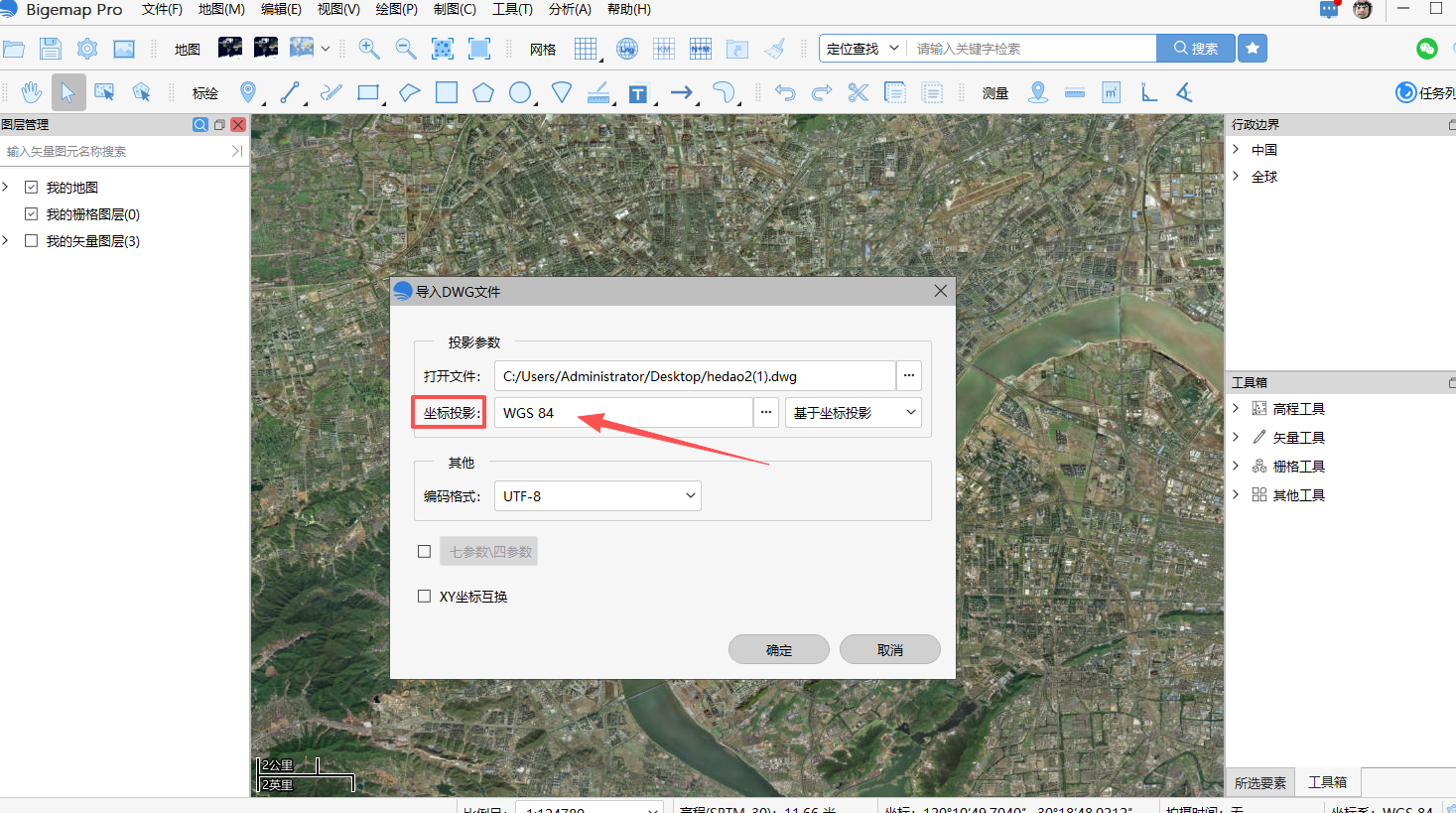

打开Bigemap Pro，直接把DWG文件拖进软件，此时系统默认的投影是WGS84，或者显示为无法识别坐标系。

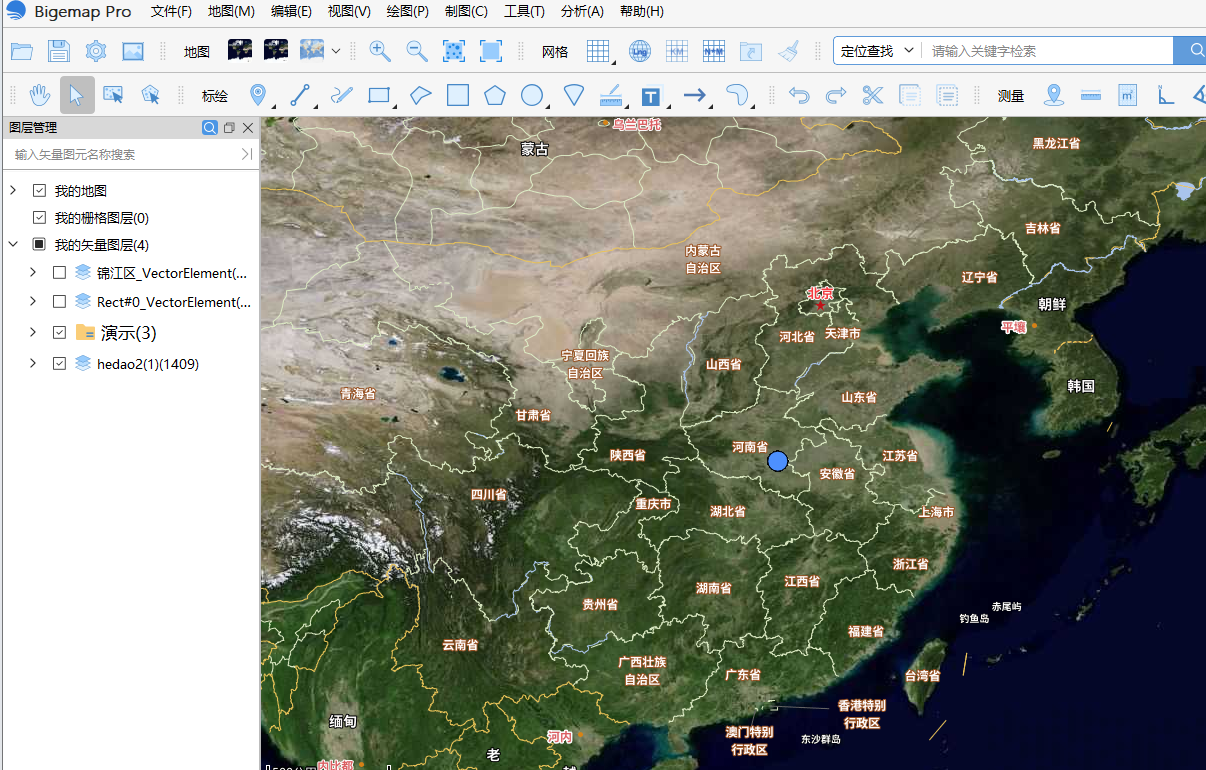

如读取为WGS84坐标，这里直接确定会导致位置错误(比如本案例会偏到河南)，因此需要手动选择准确的坐标系进行导入。

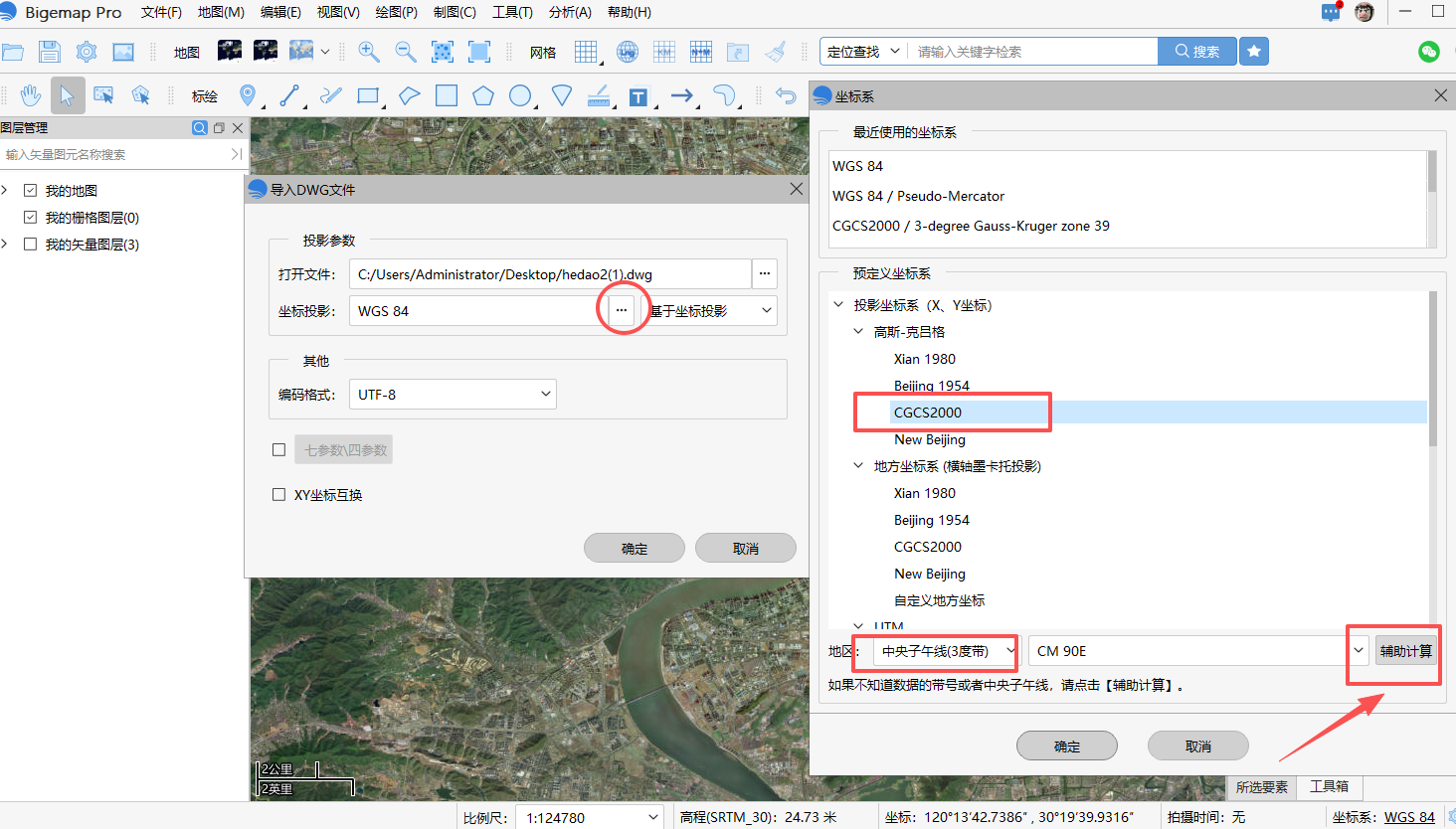

点击“坐标投影”后的选择按钮，坐标系选“CGCS2000”（适用于大多数国内项目）；地区选择“中央子午线（3度带）”

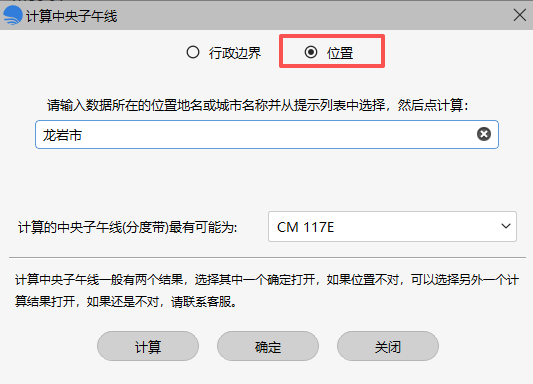

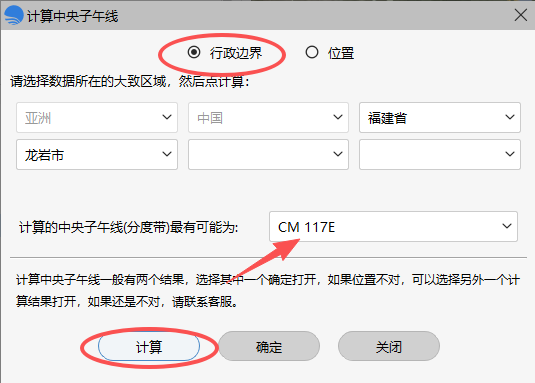

点击“辅助计算”，然后通过【行政边界】或直接输入位置来选择对应的省市（越精确越好，比如具体到地级市）；选好后点击“计算”，软件会自动算出最可能的中央子午线，点击“确定”即可。

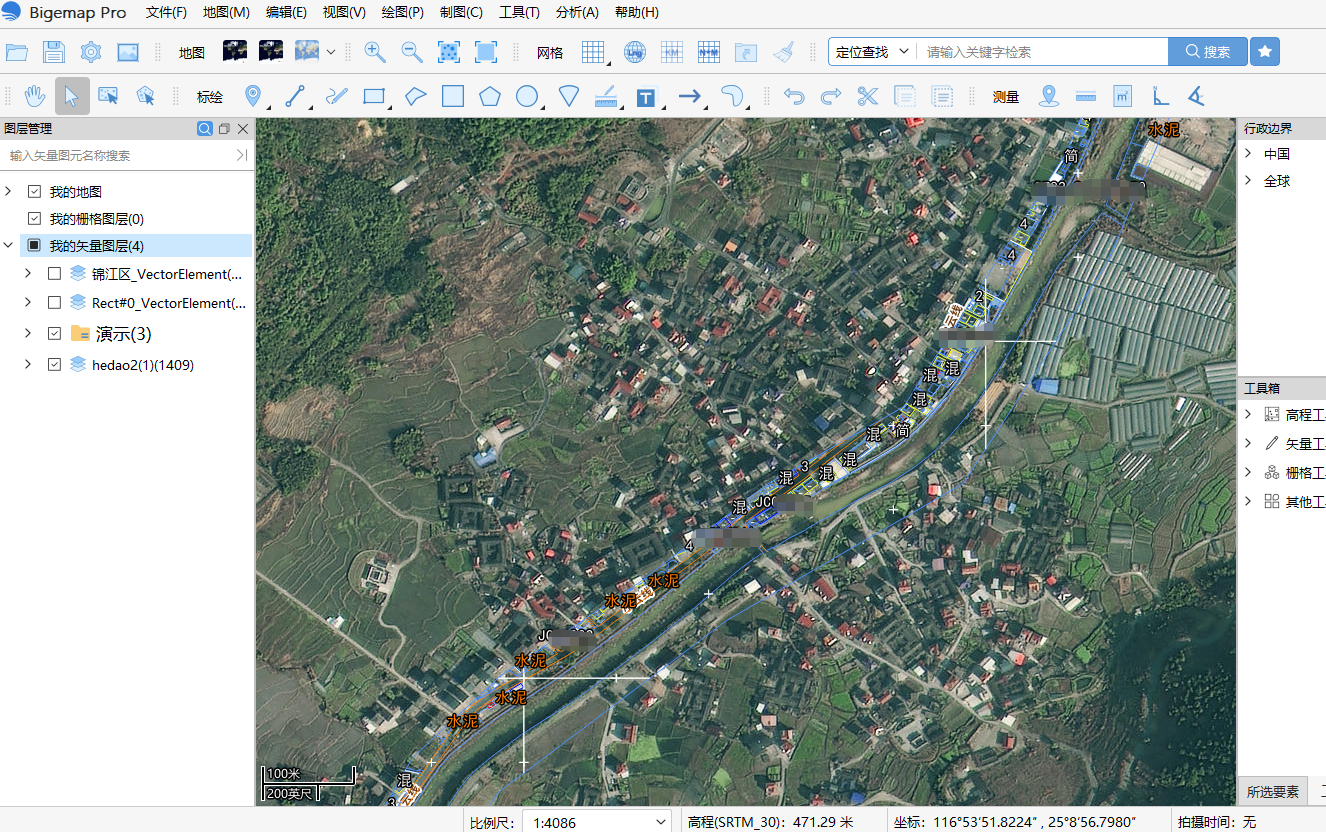

完成上述设置后，图纸就会准确落在实际地理位置上，后续可直接进行处理。

为什么这样可以准确定位？

Bigemap Pro的“自动计算中央子午线”功能，通过你提供的省市信息，反推最可能的投影带号，从而自动校正坐标系统。无需手动查询带号，大大提升了工作效率。

按这两步操作，哪怕是“无坐标”CAD文件，也能快速、准确地导入Bigemap Pro中进行后续处理。该功能同样适用于其他无坐标系支持的矢量或影像数据，快去试试吧！
