DenseNet详解与实现

0. 前言

DenseNet 允许每个卷积直接访问输入和较低层的特征图，从而进一步改进了 ResNet。 通过利用瓶颈层 (Bottleneck) 和过渡层 (Transition)，还可以使深度网络中的参数数量保持较低。

1. DenseNet 架构

我们已经学习了 ResNet 解决深度卷积网络中消失的梯度问题，DenseNet 使用另一种方法来解决梯度消失的问题。

1.1 DenseNet 原理

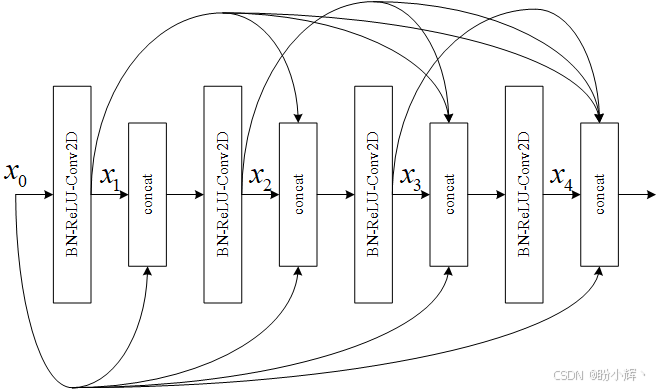

所有先前的特征图都将成为下一层的输入。请注意，第 $l$ 层的输入是所有先前特征图的串联。如果用操作 $H(x)$ 表示 BN-ReLU-Conv2D，则层 $l$ 的输出为：
$$x_l=H(x_0,x_1,x_2,...,x_{l-1})$$
Conv2D 使用大小为 3 的卷积核。每层生成的特征图的数量称为增长率 $k$。通常，$k=12$。因此，如果特征图 $x_0$ 的数量为 $k_0$，则 4 层密集块末尾的特征图的总数将为 $4k+k_0$。
DenseNet 建议在Dense块之前加上 BN-ReLU-Conv2D，这些特征图的数量是增长率的两倍：$k_0=2k$。在密集块的末尾，特征图的总数将为 $4k+2k=6k$。
在输出层，DenseNet 建议在带有 softmax 层的 Dense() 之前执行平均池化。如果未使用数据增强，则必须在 Dense 块 Conv2D 之后跟随一个 dropout 层。

1.2 瓶颈层与过渡层

随着网络的深入，将出现两个新问题。首先，由于每一层都增加了 $k$ 个特征图，因此层 $l$ 的输入数量为 $(l–1)k+k_0$。 特征图在深层网络中快速增长，从而减慢了计算速度。
其次，与 ResNet 相似，随着网络的不断深入，特征图的大小将减小，从而增加了核的感受野大小。 如果 DenseNet 在合并操作中使用串联，则必须协调大小上的差异。
为了防止特征图的数量增加导致计算效率低，DenseNet 引入了瓶颈层。这个想法是，在每次串联之后，现在应用 1 x 1 卷积，其卷积核数量为 $4k$。这种降维技术可防止特征图的数量迅速增加。

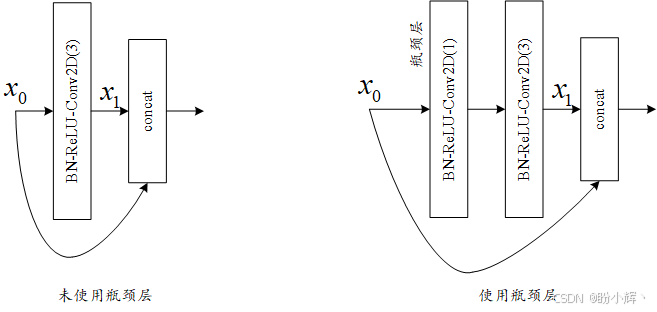

然后，瓶颈层将 DenseNet 层修改为 BN-ReLU-Conv2D(1)-BN-ReLU-Conv2D(3)，而不仅仅是 BN-ReLU-Conv2D(3)。将卷积核大小作为 Conv2D 的参数。对于瓶颈层，每个 Conv2D(3) 仅处理 $4k$ 特征图，而不是处理 $l$ 层的 $(l–1)k+k_0$。 例如，对于 101 层网络，最后一个 Conv2D(3) 的输入仍然是 48 个特征图，其中 k = 12。

为了解决特征图尺寸不匹配的问题，DenseNet 将深度网络划分为多个 Dense 块，这些块通过过渡层连接在一起。 在每个密集块中，特征图的大小保持不变。

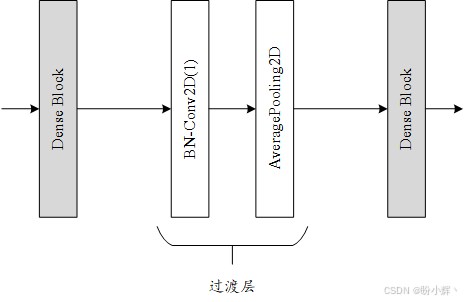

过渡层的作用是在两个 Dense 块之间从一个特征图大小过渡到较小的特征图大小。 尺寸减小通常为一半。 这是通过平均池化层完成的。过渡层的输入是前一个 Dense 块中最后一个串联层的输出。

但是，在将特征图传递到平均池化之前，使用 Conv2D(1) 将其数量减少通过压缩因子 $0<\theta <1$。 DenseNet 中使用 $\theta =0.5$。例如，上一个 Dense 块的最后一个串联的输出为 (64,64,512)，则在 Conv2D(1) 之后，特征图的新尺寸为 (64,64,256)。压缩和降维在一起，过渡层由 BN-Conv2D(1)-AveragePooling2D 层组成。实际上，批归一化在卷积层之前。

2. 构建 DenseNet

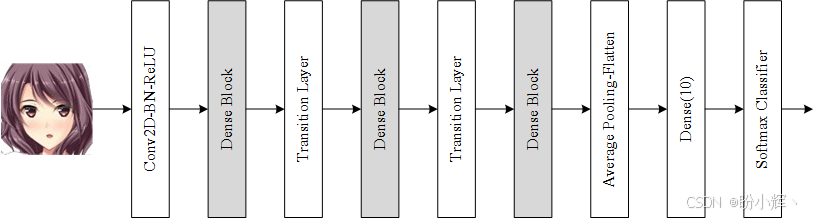

我们已经介绍了 DenseNet 的重要概念。接下来，我们将使用 tf.keras 为 CIFAR10 数据集构建 DenseNet 模型。模型架构如下所示：

根据模型架构实现 DenseNet 模型：

inputs = keras.layers.Input(shape=input_shape)
x = keras.layers.BatchNormalization()(inputs)
x = keras.layers.Activation('relu')(x)
x = keras.layers.Conv2D(num_filters_bef_dense_block,kernel_size=3,padding='same',kernel_initializer='he_normal')(x)
x = keras.layers.concatenate([inputs,x])for i in range(num_dense_blocks):# 瓶颈层for j in range(num_bottleneck_layers):y = keras.layers.BatchNormalization()(x)y = keras.layers.Activation('relu')(y)y = keras.layers.Conv2D(4 * growth_rate,kernel_size=1,padding='same',kernel_initializer='he_normal')(y)if not data_augmentation:y = keras.layers.Dropout(0.2)(y)y = keras.layers.BatchNormalization()(y)y = keras.layers.Activation('relu')(y)y = keras.layers.Conv2D(growth_rate,kernel_size=3,padding='same',kernel_initializer='he_normal')(y)if not data_augmentation:y = keras.layers.Dropout(0.2)(y)x = keras.layers.concatenate([x,y])if i == num_dense_blocks - 1:continue#压缩特征图数量，并减小特征图尺寸num_filters_bef_dense_block += num_bottleneck_layers * growth_ratenum_filters_bef_dense_block = int(num_filters_bef_dense_block * compression_factor)y = keras.layers.BatchNormalization()(x)y = keras.layers.Conv2D(num_filters_bef_dense_block,kernel_size=1,padding='same',kernel_initializer='he_normal')(y)if not data_augmentation:y = keras.layers.Dropout(0.2)(y)x = keras.layers.AveragePooling2D()(y)x = keras.layers.AveragePooling2D(pool_size=8)(x)
x = keras.layers.Flatten()(x)
outputs = keras.layers.Dense(num_classes,kernel_initializer='he_normal',activation='softmax')(x)model = keras.Model(inputs=inputs,outputs=outputs)
model.compile(loss='categorical_crossentropy',optimizer=keras.optimizers.RMSprop(1e-3),metrics=['acc'])
model.summary()

使用 tf.keras 实现的 DenseNet 模型训练 200 个 epoch 后，准确率达到 93.74%，训练过程中采用了数据增强技术，如果需构建更深层的 DenseNet 模型，需调整 growth_rate 和 depth 参数。
