TENGJUN防水TYPE-C连接器：立贴结构与IPX7防护的精密融合
在户外电子、智能家居、车载设备等对连接可靠性与空间适配性要求严苛的场景中，连接器不仅是信号与电力传输的“桥梁”，更需抵御潮湿、粉尘等复杂环境的侵蚀。TENGJUN防水TYPE-C连接器以“双排立贴”为核心设计，融合锌合金底座、精准尺寸控制与IPX7防水性能，搭配权威标准支撑，成为兼顾“空间适配”与“环境耐受”的优质解决方案。
一、结构设计：精准尺寸与稳定架构的双重考量
连接器的结构设计直接决定其空间兼容性与安装稳定性，TENGJUN通过多维度细节优化，实现“小体积”与“高可靠”的平衡。

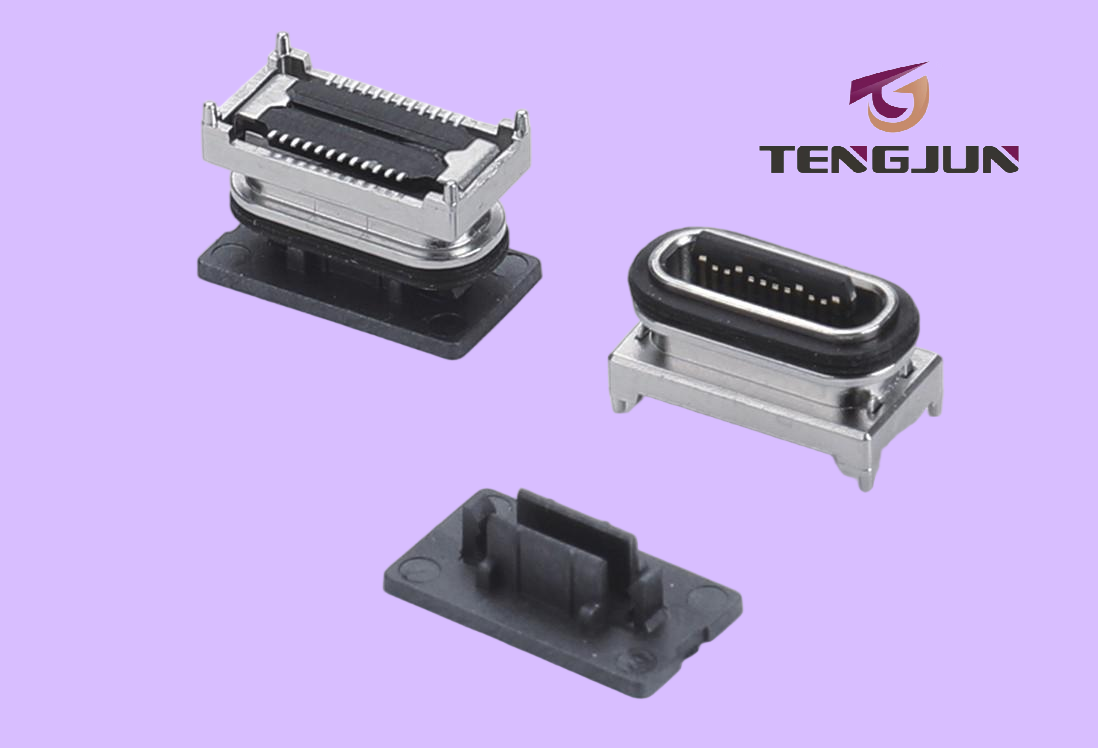

1. 立贴布局：适配紧凑空间，简化组装流程
采用双排立贴（Vertical Mount）设计，区别于传统卧贴连接器，立贴形式可将连接器垂直焊接于PCB板表面，大幅减少水平方向的空间占用，尤其适配主板布局密集、高度方向有冗余的设备（如小型传感器、便携户外灯具）。同时，立贴结构无需额外固定支架，焊接后即可实现初步定位，配合后续工艺可缩短组装周期，降低生产复杂度。

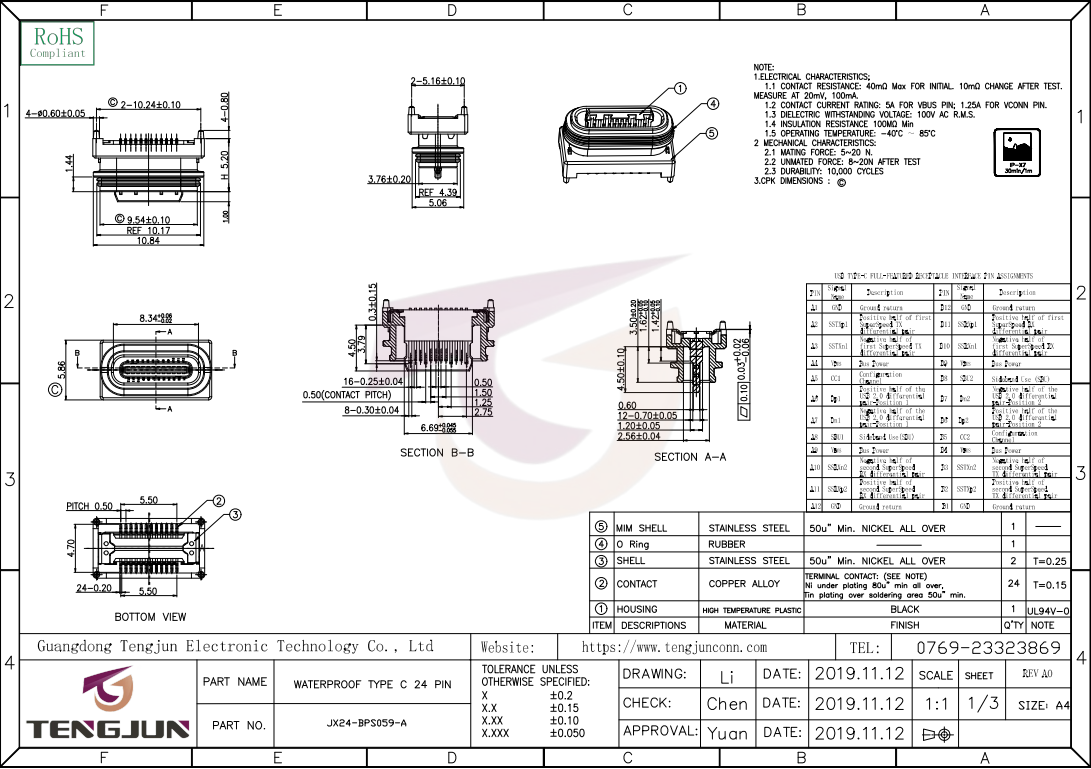

2. 尺寸精控：毫米级误差，适配精密设备
高度（H5.2mm）：整体高度控制在5.2mm，既保证了连接器的结构强度（避免过矮导致壳体易损），又能适配厚度较薄的设备外壳，无需为预留连接空间而增加产品整体尺寸，符合消费电子、工业模组“轻量化、小型化”的设计趋势。
舌片外露1.0mm：TYPE-C接口的舌片（Terminal Tongue）是核心接触部件，1.0mm的精准外露长度经过反复验证——过短会导致插头插入时接触不良，过长则易受外力碰撞变形。该尺寸既满足TYPE-C插头的标准插入深度要求，又能通过壳体包裹减少舌片暴露在外的风险，兼顾“接触可靠性”与“物理防护性”。
4脚插板设计：除核心信号/电源端子外，额外配备4个插板引脚（Mounting Pins），焊接时可通过引脚与PCB板的固定，增强连接器整体的抗拔插力与抗震动性能。在车载、手持设备等可能频繁插拔或遭遇震动的场景中，4脚插板结构能有效避免连接器因外力导致的焊点脱落，延长使用寿命。
3. 锌合金底座：强化结构强度，提升防护基础
底座采用锌合金材质，相较于传统塑料底座，锌合金具有更高的硬度、抗冲击性与耐腐蚀性：
结构层面：锌合金底座可精准压铸成型，保证壳体与端子的装配间隙控制在0.1mm以内，从结构源头减少水汽、粉尘侵入的缝隙；同时，锌合金的刚性特质能抵御插头插入时的侧向力，避免底座变形导致的端子错位。
防护层面：锌合金表面经过抗氧化处理，即使在潮湿环境中长期使用，也不易出现锈蚀，既保证了连接器的外观完整性，又能避免锈蚀产物影响端子接触性能，为IPX7防水等级提供坚实的结构基础。
二、防护性能：IPX7级防水，应对多场景潮湿挑战
作为防水连接器的核心指标，IPX7防水等级并非简单的“防泼溅”，而是对“短期浸水防护”的严格验证，TENGJUN通过多重密封设计实现这一性能。
1. IPX7防水标准：深度1米，时长30分钟的可靠防护
根据国际电工委员会（IEC）标准，IPX7防水等级意味着连接器可在无压力状态下，完全浸没于深度不超过1米的水中，持续30分钟后，内部无任何水汽侵入，电路功能正常。这一性能覆盖了多数日常与户外场景的防水需求，如：
户外设备遭遇暴雨、积水浸泡；
智能家居产品（如浴室音箱）面临的蒸汽、水渍溅落；
工业设备在清洁、潮湿环境中的长期使用。
2. 密封工艺：多维度阻隔，确保防护无死角
为实现IPX7防护，TENGJUN在连接器关键部位采用针对性密封设计：
接口处密封圈：在TYPE-C插头插入端配备耐老化硅胶密封圈，插头插入后密封圈与插头外壳紧密贴合，形成第一道防水屏障，阻止水分从接口缝隙渗入；
端子与底座间隙密封：端子与锌合金底座的装配处采用注塑密封工艺，通过高温熔融的密封材料填充微小间隙，避免水分沿端子与底座的缝隙侵入内部电路；
焊接处防护：立贴焊接后，PCB板与连接器底座的焊接区域可搭配防水胶进一步加固，形成第二道防护，即使密封圈因长期使用出现老化，也能通过焊接处的防护减少风险。
三、应用场景：从消费电子到工业领域的多维度适配
凭借“紧凑立贴结构+IPX7防水+锌合金底座”的组合优势，该连接器可适配多类对可靠性与空间有要求的场景，解决不同领域的连接痛点。
1. 消费电子：小型化与防水的双重需求
便携户外设备：如运动相机、户外蓝牙音箱，5.2mm的高度与立贴设计可适配设备的轻薄机身，IPX7防水能应对雨天拍摄、意外落水等场景，锌合金底座则提升设备的抗摔性；
智能家居产品：如浴室镜前灯、厨房智能传感器，IPX7防水可抵御蒸汽、油污侵蚀，4脚插板设计确保设备在长期使用中连接稳定，避免因震动导致的接触不良。
2. 车载电子：严苛环境下的稳定传输
在车载场景中，连接器需面对震动、温度变化与偶尔的水渍（如洗车时的溅水），该产品的锌合金底座可承受车辆行驶中的持续震动，4脚插板设计增强焊点稳定性，IPX7防水则能应对洗车、雨天等场景的水分侵入，适用于车载USB充电接口、车载传感器等部件，确保电力与信号传输的稳定。
3. 工业控制：潮湿环境中的长期可靠运行
在工业车间、自动化生产线等场景中，设备常面临潮湿、粉尘等环境挑战，该连接器的IPX7防水与锌合金耐腐蚀性可确保在这类环境中长期使用，立贴结构则适配工业模组的紧凑布局，4脚插板设计能抵御设备运行中的机械震动，适用于工业传感器、小型控制模块等设备。
四、品质保障：合规性与可靠性的双重背书
优质的连接器不仅需要出色的设计，更需通过权威标准的验证，确保性能稳定、安全合规。
1. 电气性能：满足TYPE-C标准，确保传输稳定
该连接器完全符合USB Type-C标准，支持USB 2.0/3.0等传输协议（具体协议版本需参考产品规格书），端子采用高导电率铜合金材质，表面镀金处理，降低接触电阻，减少信号传输损耗。同时，产品通过耐电压、绝缘电阻等电气性能测试，确保在额定电压、电流下运行时，无漏电、短路风险，保障设备与使用者的安全。
2. 环境适应性：应对温度、湿度变化的耐受性
除IPX7防水外，产品还通过宽温测试（通常支持-40℃~85℃的工作温度范围），可在低温寒冷（如北方冬季户外）、高温炎热（如车载中控台）环境中正常工作，锌合金底座与密封材料的耐老化性能则确保连接器在长期使用中（通常寿命可达5000次以上插拔），防水性能与结构稳定性不衰减。
3. 合规认证：符合国际标准，助力全球应用
产品符合RoHS环保标准，不含铅、汞等有害物质，满足全球多数国家与地区的环保要求，可助力客户产品顺利进入国际市场。同时，通过第三方检测机构的IPX7防水认证、机械性能测试（如插拔力、振动测试），确保每一批次产品的性能一致性，为客户提供稳定可靠的供应链保障。
五、核心价值：解决行业痛点，赋能产品升级
在连接器行业，“小体积”与“高防护”往往难以兼顾，“易安装”与“高稳定”也常存在矛盾，而TENGJUN这款防水TYPE-C连接器通过精准设计，实现了多维度需求的平衡，其核心价值体现在：
1. 空间痛点解决：立贴设计+5.2mm高度，适配小型化设备，无需为连接器预留过多空间，助力客户产品实现“轻薄化”升级；
2. 防护痛点解决：IPX7防水+锌合金底座，覆盖多数场景的防水需求，减少设备因潮湿导致的故障，延长产品使用寿命；
3. 安装与稳定痛点解决：4脚插板设计+立贴布局，简化组装流程的同时，增强抗拔插、抗震动性能，降低生产与使用中的维护成本。
从毫米级的尺寸控制到IPX7的防水性能，从锌合金底座的结构强化到多场景的应用适配，TENGJUN防水TYPE-C连接器以“细节见品质”的设计思路，为不同领域的设备提供了“紧凑、可靠、防水”的连接解决方案，既是现代电子设备小型化趋势的适配者，也是复杂环境下连接可靠性的守护者。
