AutoTrack-IR-DR200构建栅格地图全解析：为教育领域打造的SLAM学习实践平台
即时定位与地图构建（SLAM）技术作为自主移动机器人的核心技术，已经成为现代机器人教育中不可或缺的重要组成部分。AutoTrack-IR-DR200平台提供的栅格地图构建功能，为高校本科生提供了一个完整、直观且深入的学习环境。通过构建栅格地图的实验，学生不仅能够理解SLAM技术的基本原理，更能够亲手实践从数据采集、处理到地图生成的完整流程。这种从理论到实践的完整学习体验，对于培养学生的工程思维和创新能力具有重要意义。
DR200 底盘构建栅格地图：让机器人 “画出实验室的样子”
在开始实操前，我们先搞懂 “为什么要构建栅格地图”—— 就像你第一次去图书馆，会先画一张 “文学区在 1 楼、理科区在 3 楼” 的简易地图，不然会迷路；机器人也一样，没有栅格地图，它就不知道 “实验室的桌子在哪、讲台在哪”，更没法自主导航。而 DR200 底盘的栅格地图构建，是基于 Gazebo 仿真环境和 Gmapping 算法实现的，不用真实硬件，就能让你反复练习 “从无到有画地图”，还能随时修改参数、优化效果，对本科生的实验学习非常友好。
1、 配置仿真时间：让 “建图算法” 和 “虚拟底盘” 同步 “手表”
要构建栅格地图，首先要解决一个关键问题 ——“时间同步”。就像你和同学一起画画，必须用同一个时钟计时（比如 “10 点开始画，10 点半结束”），不然你画的 “桌子” 和同学画的 “椅子” 会错位；机器人建图也一样，“虚拟底盘（Gazebo 中）的运动时间” 和 “建图算法（Gmapping）的计算时间” 必须同步，否则建出来的地图会 “歪歪扭扭”，甚至出现 “障碍物重复或缺失”。而 “配置仿真时间” 就是给两者调准 “手表”。
修改启动文件
首先需要让系统采用仿真时间，即修改~/catkin_ws/src/bot_navigation/gmapping.launch中的/use_sim_time参数为true：
gedit ~/catkin_ws/src/bot_navigation/gmapping.launch
修改内容：
<!-- 在launch文件中找到并修改以下参数 --><param name="/use_sim_time" value="true" />
启动建图程序
启动建图程序：让 “虚拟底盘” 和 “建图算法” 开始 “合作”
配置好仿真时间后，下一步就是启动 “建图所需的所有程序”—— 相当于 “打开画板（Gazebo 仿真环境）” 和 “打开画笔（Gmapping 建图算法）”，让虚拟 DR200 底盘能在仿真环境中 “边走边画”。这一步分两个核心操作：启动 Gazebo 仿真环境、启动 Gmapping 建图算法，每个操作都要详细拆解命令含义和参数作用。

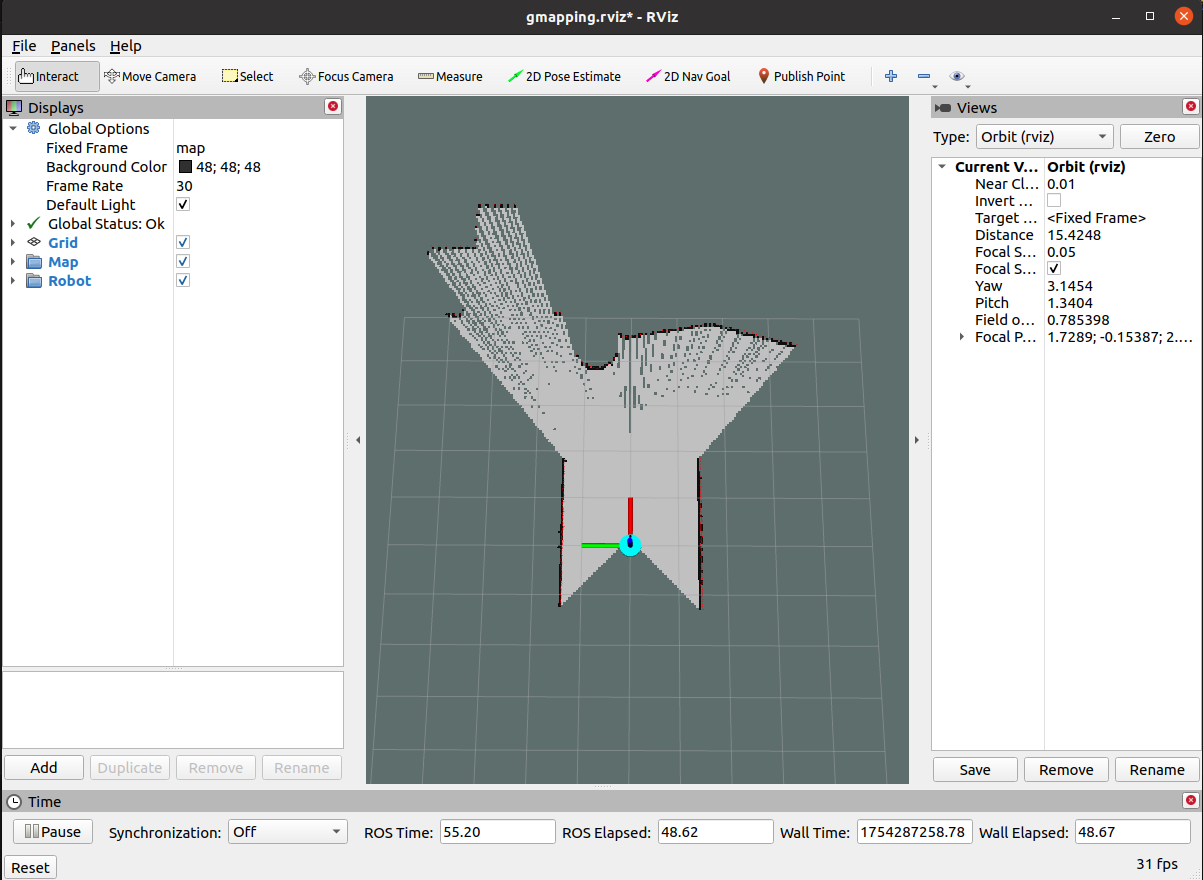

启动Gmapping建图
# 新开终端，加载环境
source ~/catkin_ws/devel/setup.bash
#启动仿真环境
roslaunch dr200_description gazebo.launch publish_odom_tf:=false
#启动Gmapping建图算法
roslaunch bot_navigation gmapping.launch use_ekf:=true
5.3.3 控制机器人进行建图
控制机器人进行建图：让 “虚拟底盘” 边走边 “画地图”
启动建图程序后，Gmapping 算法就像 “打开了画笔”，但还需要 “移动画笔”（控制虚拟底盘运动）才能画出地图。这里我们用之前讲过的rqt_robot_steering图形控制工具 —— 它直观易懂，不用记键盘按键，适合学习者的精细控制底盘运动，确保建图覆盖整个仿真场景（比如实验室的每个角落）。

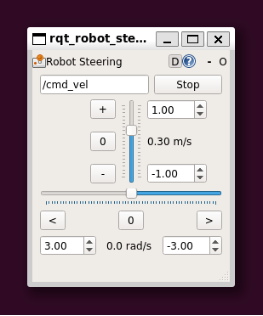

使用rqt_robot_steering图形控制，在界面中使用滑块或输入框控制线速度和角速度
rosrun rqt_robot_steering rqt_robot_steering
保存建图结果
保存建图结果：把 “画好的地图” 存起来，后续用
建完图后，需要把地图保存到电脑中 —— 就像你画完画后把作品存成文件，方便后续 “装裱（用于导航实验）” 或 “修改（优化参数）”。DR200 底盘的建图结果会保存为两个文件：map.pgm（栅格地图图像）和map.yaml（地图配置文件），下面详细讲保存步骤和文件解读。

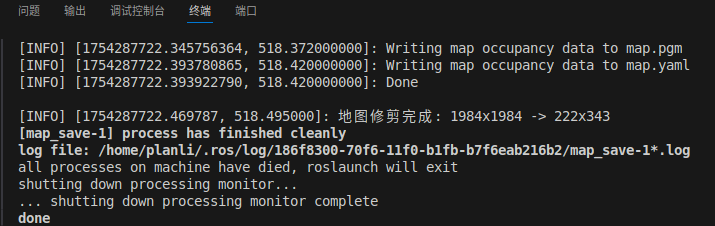

步骤1：完成建图
在另外一个终端运行
roslaunch bot_navigation save_map.launch
步骤2：查看保存的地图
# 检查地图保存目录
ls -la ~/catkin_ws/src/bot_navigation/maps
# 应该看到类似文件：
# map.pgm
# 栅格地图# mpa.yaml
# 地图配置文件
AutoTrack-IR-DR200的栅格地图构建功能为高校机器人教育提供了一个完整、深入且实践性强的学习平台。通过这个平台，学生不仅能够学习SLAM技术的基本理论，更能够通过亲手实践深入理解算法的工作原理和实现细节。
从仿真时间配置到建图算法启动，从机器人控制到地图保存，每一个环节都蕴含着丰富的学习价值。这种从理论到实践的完整学习体验，极大地促进了学生对机器人技术的深入理解和掌握。
