Python+DRVT 从外部调用 Revit：批量创建柱

news 2025/9/10 10:16:39

在昨天的示例 Python+DRVT 从外部调用 Revit：批量创建带孔洞楼板中，我们批量创建了稍复杂的外轮廓且带孔洞的楼板。今天继续示例如何批量创建常用基础元素：柱。

from typing import List
import math
# drvt_pybind 支持多会话、多文档，先从简单的单会话、单文档开始
# MyContext是在Python中用户自定义的单会话、单文档的上下文管理类
from packs.core import MyContext, m2feet, feet2m, isNone# 导入驱动 Revit 的核心模块
from drvt_pybind.Autodesk import Revit
from drvt_pybind.Autodesk.Revit import DBfrom drvt_pybind.Autodesk.Revit.DB import Structure# 遍历标高，返回按Elevation从低到高的List[DB.Level]
def getLevels(ctx : MyContext) -> List[DB.Level]:tmp : List[DB.Level] = []levelList = DB.FilteredElementCollector.ctor(ctx.session, ctx.doc).OfClass(ctx.session.typeof(DB.Level)).ToElements()for i in range(levelList.getCount()):l = DB.asLevel(levelList.getItem(i))if isNone(l):continuetmp.append(l)ret = sorted(tmp, key=lambda x:x.getElevation())return ret# 遍历柱FamilySymbol，返回List[Tuple[DB.FamilySymbol, bool]]
def getFamilySymobls(ctx : MyContext) -> List[Tuple[DB.FamilySymbol, bool]]:familySymobls : List[Tuple[DB.FamilySymbol, bool]] = []listSy = DB.FilteredElementCollector.ctor(ctx.session, ctx.doc).OfClass(ctx.session.typeof(DB.FamilySymbol)).ToElements()for i in range(listSy.getCount()):fs = DB.asFamilySymbol(listSy.getItem(i))if isNone(fs):continuecat = fs.getCategory()if isNone(cat):continuebic = cat.getBuiltInCategory()if bic == DB.BuiltInCategory.OST_Columns:familySymobls.append((fs, False))elif bic == DB.BuiltInCategory.OST_StructuralColumns:familySymobls.append((fs,True))return familySymobls# 批量创建柱
def ColumnCreation(ctx: MyContext) -> None:"""本示例展示如何使用Python+DRVT，在外部让Revit批量创建柱与结构柱"""if ctx.doc is not None:ctx.closeDoc(True)template = "建筑样板.rte"fileName = "ColumnCreation.rvt"err = ctx.createAndActiveDoc(template, fileName)if err != 0:raise AssertionError(f"创建项目文档失败: 错误码 {err}")session = ctx.sessiondoc = ctx.doc# 取所有标高，缺省是两个levelList = getLevels(ctx)if len(levelList) < 2:raise AssertionError(f"标高过少，本示例用到2个标高")level0 = levelList[0]level1 = levelList[1]ele0 = levelList[0].getElevation()ele1 = levelList[1].getElevation()try:# 取所有柱FamilySymbolfsList = getFamilySymobls(ctx)# 涉及到修改操作的，需要锁定并用事务包装ctx.lockAndStartTransaction("批量创建示例")docCreate = doc.getCreate()xoffset = m2feet(-4)*2yoffset = m2feet(-4)*2instList:List[DB.FamilyInstance] = []# 创建三行四列for i in range(3):# 选择柱FamilySymbolfs, structural = fsList[i % len(fsList)]if not fs.getIsActive():fs.Activate()for j in range(4):# 位置x = xoffset+j*m2feet(4)y = yoffset+i*m2feet(4)p0 = DB.XYZ.ctor(session, x, y, ele0)p1 = DB.XYZ.ctor(session, x, y, ele1)curve = DB.Line.CreateBound(session, p0, p1)# 创建实例column = docCreate.NewFamilyInstance(curve, fs, level0, Structure.StructuralType.Column)# 记录结构柱实例if structural:instList.append(column)# 提交事务并解锁，若没有错误则修改操作将会生效ctx.commitTransactionAndUnlock()# 更新结构柱更新“柱样式”参数，缺省是“倾斜 - 端点控制”ctx.lockAndStartTransaction("更新柱样式")for column in instList:p = column.getParameter(DB.BuiltInParameter.SLANTED_COLUMN_TYPE_PARAM)# 更新其值为“0”即“垂直”p.Set(DB.SlantedOrVerticalColumnType.CT_Vertical.value)ctx.commitTransactionAndUnlock()except Exception as e:print(f"【异常】{e}")# 回滚事务并解锁ctx.rollbackTransactionAndUnlock()# 下面这段代码，看过“创建新项目”示例的会很熟悉，就是照搬过来的
# 创建新的上下文（可以按需创建多个，意味着能直接管理多个 Revit 会话）
ctx = MyContext("在这里指定会话名称")
# 初始化会话（启动 Revit 进程实例）
ctx.initSession()# 调用ColumnCreation
ColumnCreation(ctx)# 结束会话（Revit 进程实例将退出）
ctx.dispose()

又是一个简洁、完整的自动化Python脚本，上面的代码做了什么？

1、创建Revit会话，启动Revit进程（可见、可交互，与手工启动的无任何差异）

2、批量创建柱

3、结束会话，退出Revit进程

其中“2、批量创建柱”做了以下工作：

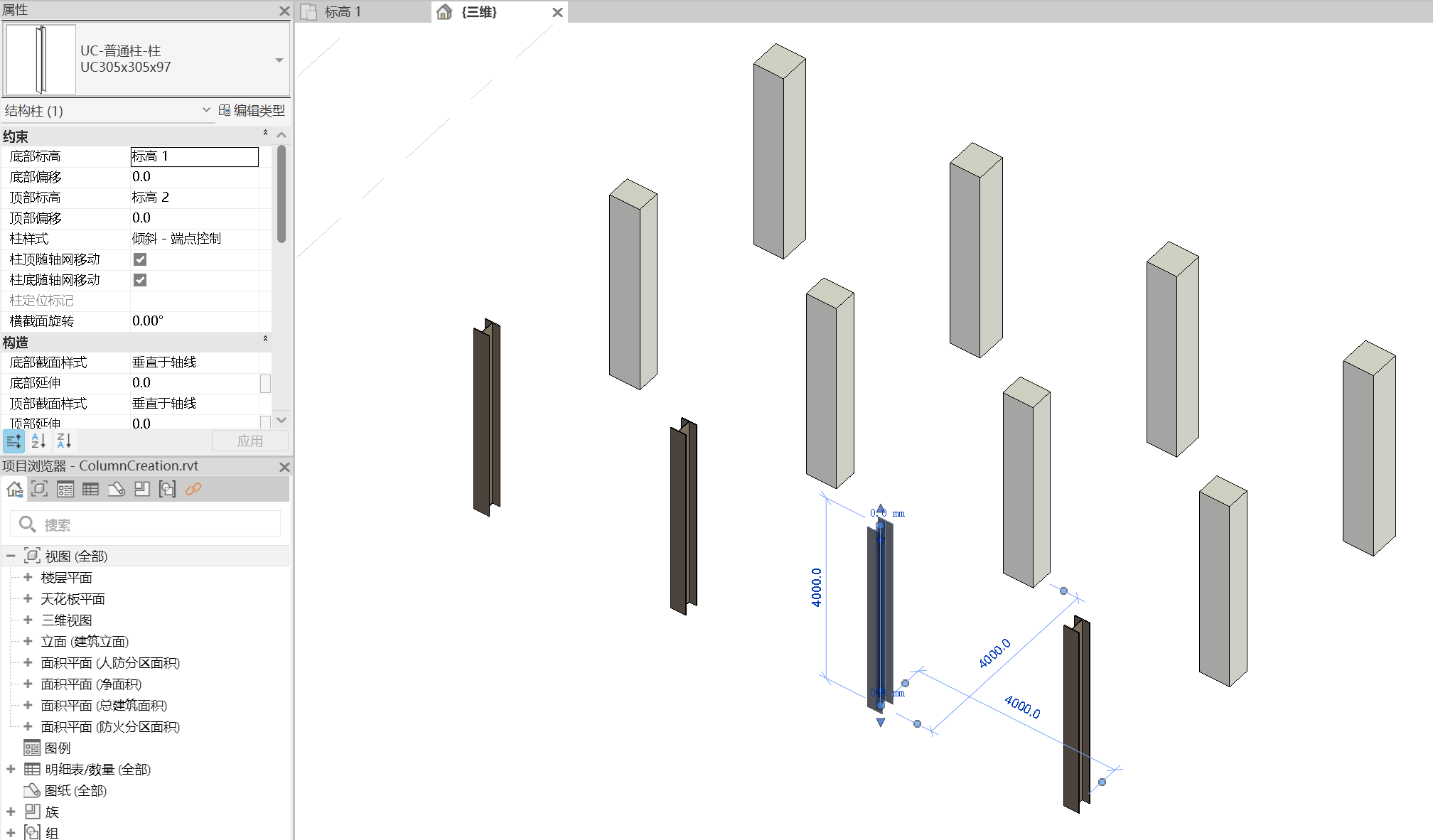

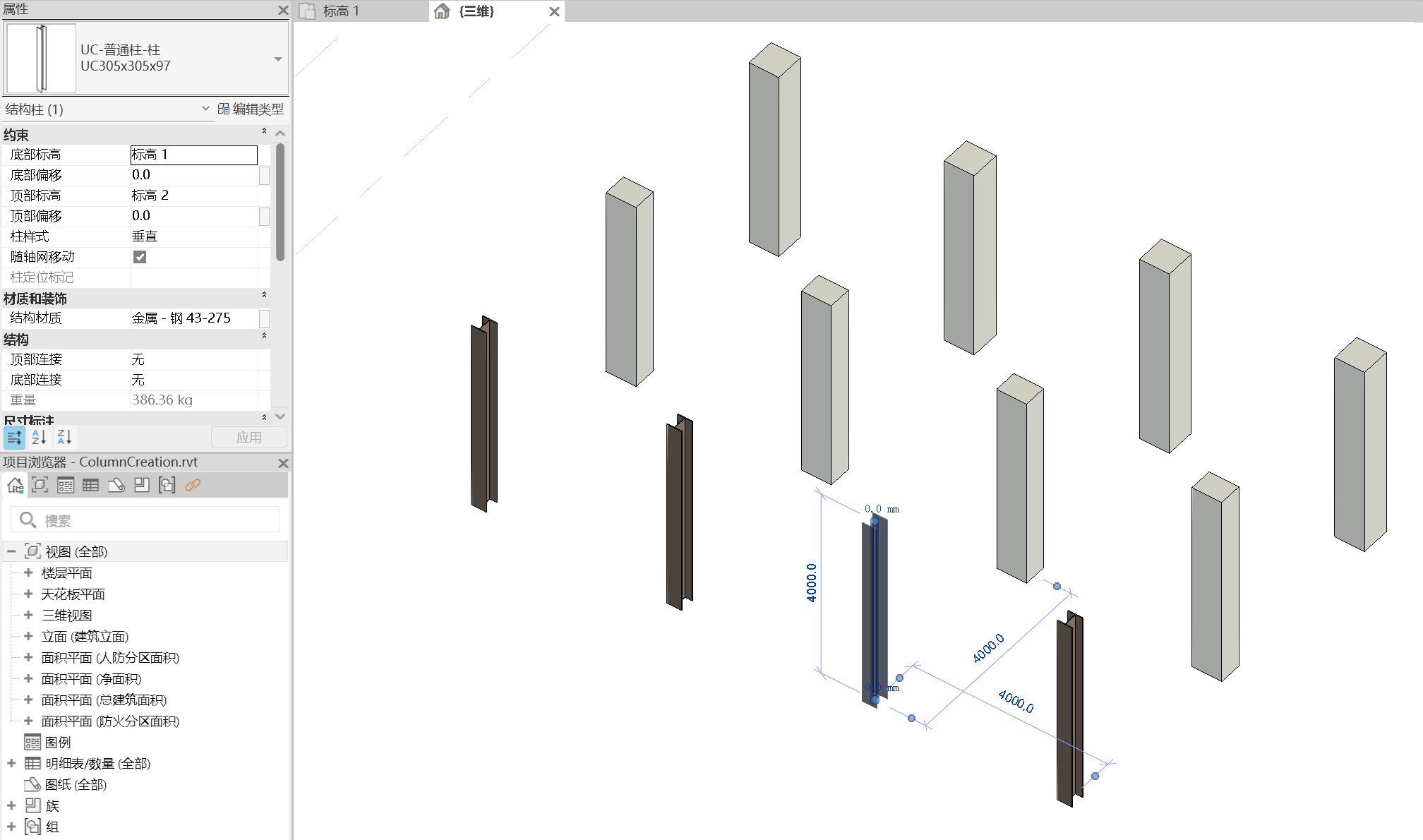

1）以“建筑样板.rte”为样板，创建项目 “ColumnCreation.rvt” 并作为当前活动文档（可见、可交互）

2）获取该文档中所有标高（缺省仅2个）

3）获取该文档中所有柱FamilySymbol

4）按三行四列，间隔4米排布

a）按行选择一柱FamilySymbol

b）确定柱的轴线

c）基于a）选择的FamilySymbol+ b）中创建的轴线在第一个标高上创建一个柱实例
