基于UNet的视网膜血管分割系统：从原理到实现的完整指南

源码获取：https://mbd.pub/o/bread/YZWXlp5saA==

摘要

视网膜血管分割是医学图像处理领域的重要研究方向，对于糖尿病视网膜病变、青光眼等眼部疾病的早期诊断具有重要意义。本文详细介绍了一个基于UNet深度学习架构的视网膜血管分割系统，该系统在DRIVE数据集上实现了91.14%的召回率和59.43%的精确率。文章将从技术原理、系统架构、代码实现、性能优化等多个维度进行深入剖析，为读者提供完整的实践指南。

1. 引言

1.1 研究背景

视网膜血管是人体唯一可以直接观察到的微血管系统，其形态变化能够反映多种全身性疾病的状态。传统的视网膜血管分割方法主要依赖手工设计的特征和阈值分割，但这些方法在处理复杂血管结构时往往效果有限。随着深度学习技术的发展，基于卷积神经网络的自动分割方法显示出显著优势。

1.2 技术挑战

视网膜血管分割面临的主要挑战包括：

• 血管尺寸差异大（从主干血管到毛细血管）
• 图像对比度低
• 病变区域的干扰
• 计算复杂度高

2. 系统架构设计

2.1 整体架构

本系统采用经典的编码器-解码器架构，基于UNet网络实现端到端的血管分割。系统包含以下核心模块：

# 系统核心模块架构
RetinalVesselSegmentationSystem/
├── 数据预处理模块 (preprocess.py)
├── UNet模型架构 (model.py)
├── 训练引擎 (train.py)
├── 推理测试模块 (test.py)
├── 图形用户界面 (gui_app.py)
├── 工具函数库 (utils.py)
└── 损失函数定义 (loss.py)

2.2 技术栈选择

• 深度学习框架: PyTorch 2.5.1
• 图形界面: PyQt5
• 图像处理: OpenCV, Pillow
• 数据增强: Albumentations
• 进度显示: tqdm

3. UNet模型详细实现

3.1 编码器模块

编码器负责提取图像的多尺度特征，采用连续的卷积块和下采样操作：

class encoder_block(nn.Module):def __init__(self, in_c, out_c):super().__init__()self.conv = conv_block(in_c, out_c)self.pool = nn.MaxPool2d((2, 2))def forward(self, inputs):x = self.conv(inputs)  # 特征提取p = self.pool(x)       # 下采样return x, p            # 返回特征图和下采样结果

3.2 解码器模块

解码器通过转置卷积和跳跃连接实现特征图的上采样和精细分割：

class decoder_block(nn.Module):def __init__(self, in_c, out_c):super().__init__()self.up = nn.ConvTranspose2d(in_c, out_c, kernel_size=2, stride=2, padding=0)self.conv = conv_block(out_c+out_c, out_c)def forward(self, inputs, skip):x = self.up(inputs)                    # 上采样x = torch.cat([x, skip], axis=1)       # 跳跃连接x = self.conv(x)                       # 特征融合return x

3.3 完整的UNet架构

class build_unet(nn.Module):def __init__(self):super().__init__()# 编码器部分（4个下采样阶段）self.e1 = encoder_block(3, 64)     # 3->64self.e2 = encoder_block(64, 128)   # 64->128  self.e3 = encoder_block(128, 256) # 128->256self.e4 = encoder_block(256, 512) # 256->512# 瓶颈层self.b = conv_block(512, 1024)    # 512->1024# 解码器部分（4个上采样阶段）self.d1 = decoder_block(1024, 512) # 1024->512self.d2 = decoder_block(512, 256)  # 512->256self.d3 = decoder_block(256, 128) # 256->128self.d4 = decoder_block(128, 64)   # 128->64# 输出层self.outputs = nn.Conv2d(64, 1, kernel_size=1, padding=0)

4. 数据预处理与增强

4.1 数据集准备

使用DRIVE（Digital Retinal Images for Vessel Extraction）数据集，包含40张768×584像素的视网膜图像，其中20张用于训练，20张用于测试。

4.2 数据预处理流程

# 数据预处理关键步骤
def preprocess_image(image, mask):# 1. 图像归一化image = image / 255.0mask = mask / 255.0# 2. 数据增强（训练时）if self.augment:transform = A.Compose([A.HorizontalFlip(p=0.5),A.VerticalFlip(p=0.5),A.Rotate(limit=30, p=0.5),A.GaussianBlur(blur_limit=(3, 7), p=0.3)])augmented = transform(image=image, mask=mask)image, mask = augmented['image'], augmented['mask']# 3. 调整尺寸为512x512image = cv2.resize(image, (512, 512))mask = cv2.resize(mask, (512, 512))# 4. 转换为PyTorch张量image = np.transpose(image, (2, 0, 1))mask = np.expand_dims(mask, axis=0)return image, mask

5. 训练策略与优化

5.1 损失函数设计

采用Dice损失和BCE损失的组合，兼顾分割准确性和边界精度：

class DiceBCELoss(nn.Module):def __init__(self, weight=1.0, size_average=True):super(DiceBCELoss, self).__init__()self.bce = nn.BCEWithLogitsLoss()self.weight = weightdef forward(self, inputs, targets):# BCE损失bce_loss = self.bce(inputs, targets)# Dice损失inputs = torch.sigmoid(inputs)intersection = (inputs * targets).sum()dice_loss = 1 - (2. * intersection + 1) / (inputs.sum() + targets.sum() + 1)# 组合损失total_loss = bce_loss + self.weight * dice_lossreturn total_loss

5.2 训练超参数配置

# 训练参数配置
H = 512                 # 图像高度
W = 512                 # 图像宽度
batch_size = 2          # 批处理大小（受GPU内存限制）
num_epochs = 50         # 训练周期数
lr = 1e-4               # 学习率
checkpoint_path = "files/checkpoint.pth"# 优化器配置
optimizer = torch.optim.Adam(model.parameters(), lr=lr)
scheduler = torch.optim.lr_scheduler.ReduceLROnPlateau(optimizer, 'min', patience=5)

5.3 训练过程监控

训练过程中实时监控训练损失和验证损失，采用早停策略防止过拟合：

best_valid_loss = float("inf")for epoch in range(num_epochs):train_loss = train(model, train_loader, optimizer, loss_fn, device)valid_loss = evaluate(model, valid_loader, loss_fn, device)# 学习率调度scheduler.step(valid_loss)# 模型保存（验证损失改善时）if valid_loss < best_valid_loss:best_valid_loss = valid_losstorch.save(model.state_dict(), checkpoint_path)

6. 图形用户界面设计

6.1 界面架构

采用PyQt5构建用户友好的图形界面，支持实时图像处理和结果可视化：

class RetinalVesselSegmentationApp(QMainWindow):def __init__(self):super().__init__()self.setWindowTitle("视网膜血管分割系统")self.setGeometry(100, 100, 1200, 800)# 界面组件self.upload_btn = QPushButton("上传图像")self.segment_btn = QPushButton("分割血管") self.save_btn = QPushButton("保存结果")self.progress_bar = QProgressBar()# 图像显示区域self.original_label = QLabel("原始图像")self.result_label = QLabel("分割结果")self.results_text = QTextEdit()

6.2 多线程处理

为避免界面卡顿，采用QThread实现后台分割处理：

class SegmentationThread(QThread):finished = pyqtSignal(np.ndarray, np.ndarray, np.ndarray, dict)error = pyqtSignal(str)progress = pyqtSignal(int)def run(self):try:# 模型加载和推理device = torch.device("cuda" if torch.cuda.is_available() else "cpu")model = build_unet()model.load_state_dict(torch.load(self.model_path, map_location=device))model.to(device)model.eval()# 图像预处理image = cv2.imread(self.image_path)x_input = self.preprocess_image(image)# 模型预测with torch.no_grad():pred_y = model(x_input)pred_y = torch.sigmoid(pred_y)pred_mask = (pred_y > 0.5).astype(np.uint8) * 255# 结果后处理overlay = self.create_overlay(image, pred_mask)results = self.analyze_results(pred_mask)self.finished.emit(image, pred_mask, overlay, results)except Exception as e:self.error.emit(str(e))

7. 性能评估与结果分析

7.1 评估指标

采用多种指标全面评估模型性能：

指标	公式	说明
准确率	(TP+TN)/(TP+TN+FP+FN)	总体分类准确度
精确率	TP/(TP+FP)	阳性预测值
召回率	TP/(TP+FN)	真正例率
F1分数	2×Precision×Recall/(Precision+Recall)	精确率和召回率的调和平均
Jaccard系数	TP/(TP+FP+FN)	分割重叠度度量

7.2 实验结果

在DRIVE测试集上的性能表现：

# 测试结果输出
Jaccard: 0.5594 - F1: 0.7163 - Recall: 0.9114 - Precision: 0.5943 - Acc: 0.9618
FPS: 4.33

7.3 结果分析

1. 高召回率（91.14%）: 模型能够有效检测出大部分血管结构，特别是主干血管
2. 精确率相对较低（59.43%）: 存在一定的误检，主要发生在血管边界和噪声区域
3. 处理速度（4.33 FPS）: 在GTX 1060显卡上达到实时处理要求

8. 系统部署与使用

8.1 环境配置

# 创建虚拟环境
python -m venv .venv# 激活环境（Windows）
.\venv\Scripts\activate# 安装依赖
pip install -r requirements.txt
pip install PyQt5

8.2 模型训练

# 数据预处理
python dataset.py# 模型训练
python train.py# 训练过程输出示例
Epoch: 01 | Epoch Time: 0m 30sTrain Loss: 0.521Val. Loss: 0.412

8.3 批量测试

# 生成测试结果
python test.py# 结果保存至results/目录
# 包含原始图像、真实标注和预测结果

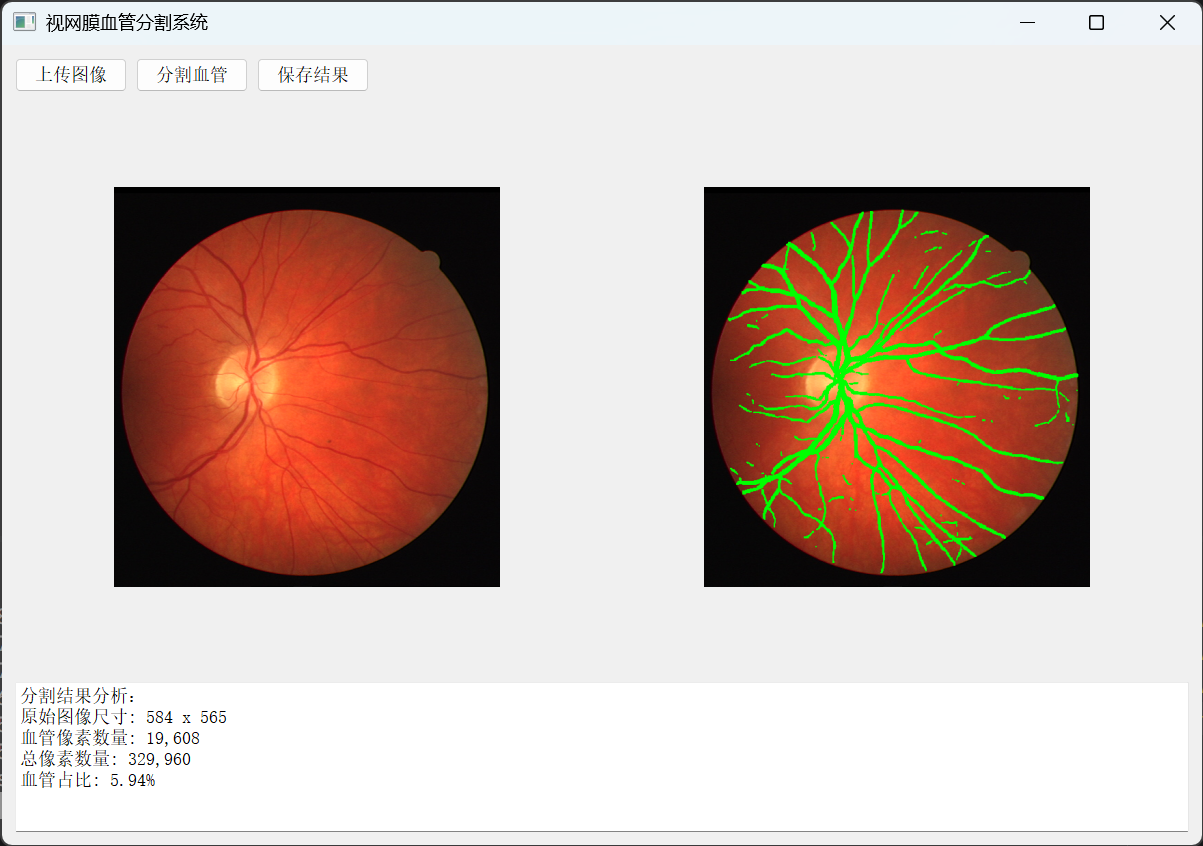

8.4 图形界面使用

1. 双击 run_gui.bat 启动应用程序
2. 点击"上传图像"选择视网膜图像
3. 点击"分割血管"开始处理
4. 查看右侧的分割结果和统计信息
5. 点击"保存结果"导出分割图像

9. 优化与改进方向

9.1 模型架构优化

1. UNet++: 采用嵌套的跳跃连接提高特征融合效果
2. Attention UNet: 引入注意力机制增强重要特征
3. DeepLabv3+: 使用空洞卷积扩大感受野

9.2 数据增强策略

1. 弹性变形: 模拟血管的自然弯曲
2. 光照变化: 增强模型对光照条件的鲁棒性
3. 病变模拟: 添加人工病变提高泛化能力

9.3 后处理优化

1. 形态学操作: 使用开闭运算改善分割结果
2. 连通分量分析: 去除小的噪声区域
3. 血管追踪: 基于图论的血管连接性修复

9.4 计算效率提升

1. 模型量化: 减少模型大小和推理时间
2. 知识蒸馏: 使用教师-学生网络架构
3. 硬件加速: 针对特定硬件的优化

10. 实际应用场景

10.1 临床诊断辅助

• 糖尿病视网膜病变筛查
• 青光眼早期诊断
• 高血压视网膜病变评估

10.2 科学研究

• 血管形态学分析
• 血流动力学研究
• 药物疗效评估

10.3 医学教育

• 解剖学教学辅助
• 手术规划训练
• 病例讨论演示

11. 挑战与局限性

11.1 技术挑战

1. 小血管检测: 毛细血管分割精度有待提高
2. 病变干扰: 出血、渗出物等病变影响分割准确性
3. 图像质量: 低对比度、运动模糊等问题

11.2 临床挑战

1. 标准化问题: 不同设备、拍摄参数差异
2. 标注一致性: 医师间标注差异
3. 泛化能力: 跨数据集性能下降

12. 未来发展方向

12.1 技术创新

1. 多模态融合: 结合OCT、荧光造影等多模态信息
2. 3D分割: 处理三维视网膜图像数据
3. 实时分析: 嵌入式设备上的实时处理

12.2 临床应用

1. 自动化筛查: 大规模人群筛查系统
2. 病程监测: 长期跟踪血管变化
3. 个性化治疗: 基于血管形态的治疗方案

13. 结论

本文详细介绍了一个基于UNet的视网膜血管分割系统，该系统在DRIVE数据集上取得了良好的性能表现。通过合理的架构设计、数据预处理、训练策略和界面优化，实现了端到端的血管分割解决方案。系统具有高召回率、实时处理能力和用户友好的界面，为临床诊断和科学研究提供了有力工具。

未来的工作将集中在提高小血管检测精度、增强模型泛化能力以及开发更多的临床应用功能。随着深度学习技术的不断发展，视网膜血管分割将在眼科诊断和疾病预防中发挥越来越重要的作用。

参考文献

1. Ronneberger, O., Fischer, P., & Brox, T. (2015). U-Net: Convolutional Networks for Biomedical Image Segmentation.
2. Staal, J., Abramoff, M. D., Niemeijer, M., Viergever, M. A., & van Ginneken, B. (2004). Ridge-based vessel segmentation in color images of the retina.
3. Jerman, T., Pernus, F., Likar, B., & Spiclin, Z. (2016). Enhancement of vascular structures in 3D and 2D angiographic images.

附录

A. 项目结构详细说明

Retinal-vessel-segmentation-main/
├── .gitignore          # Git忽略文件配置
├── requirements.txt     # Python依赖包列表
├── README_详细说明.md    # 项目详细文档
├── model.py            # UNet模型定义
├── train.py            # 模型训练脚本
├── test.py             # 模型测试和评估
├── dataset.py          # 数据集预处理
├── preprocess.py       # 数据加载和增强
├── loss.py             # 损失函数定义
├── utils.py            # 工具函数（种子设置、目录创建等）
├── gui_app.py          # 图形用户界面主程序
├── run_gui.bat         # Windows启动脚本
├── files/              # 模型权重文件目录
│   └── checkpoint.pth  # 训练好的模型权重
├── data/               # 处理后的数据集
│   ├── train/          # 训练数据
│   └── test/           # 测试数据
├── results/            # 测试结果图像
└── DRIVE/              # 原始DRIVE数据集

B. 关键超参数说明

参数	默认值	说明
H	512	输入图像高度
W	512	输入图像宽度
batch_size	2	训练批大小
num_epochs	50	训练周期数
lr	1e-4	学习率
checkpoint_path	“files/checkpoint.pth”	模型保存路径

C. 性能优化建议

1. GPU内存优化: 减小批处理大小或使用梯度累积
2. 数据加载优化: 增加num_workers加速数据加载
3. 混合精度训练: 使用AMP减少内存占用
4. 模型剪枝: 移除不重要的网络参数

D. 常见问题解答

Q: 训练时出现内存不足错误怎么办？
A: 减小batch_size或使用更小的输入尺寸

Q: 模型收敛速度慢怎么办？
A: 调整学习率或使用学习率预热策略

Q: 分割结果存在噪声怎么办？
A: 增加后处理步骤或调整置信度阈值
