OpenCV 模板匹配代码深度解析与应用场景全景分析

news 2025/9/10 9:40:43

一、代码整体概述

本文解析的代码是基于OpenCV 库实现的经典模板匹配（Template Matching） 算法，核心功能是在一张输入图像（test.jpg）中定位与模板图像（fox.jpg）相似的区域，并通过可视化界面展示匹配结果（含匹配分数标注）。代码整体遵循 “图像读取→预处理→匹配计算→结果后处理→可视化展示” 的计算机视觉流程，无需训练数据、实现简单且实时性强，是入门级目标检测任务的典型实现。

1.1 依赖环境

开发语言：C++（效率高，适合 OpenCV 底层调用）
核心库：OpenCV 3.x/4.x（需配置 OpenCV 环境变量，确保opencv2/opencv.hpp头文件可被编译器找到）
编译环境：Visual Studio（代码中使用sprintf_s等 VS 专属函数，GCC 环境需替换为sprintf）
运行平台：Windows（代码含system("pause")等 Windows 控制台操作，Linux 需替换为system("read -n 1 -s -p \"Press any key to continue...\"")）

二、头文件与命名空间解析

代码开头的头文件引入和命名空间声明是 C++ 工程的基础，决定了代码可调用的功能范围和语法简化程度。

2.1 头文件引入

#include<iostream>
#include<opencv2/opencv.hpp>

<iostream>：C++ 标准输入输出流库，用于实现控制台信息打印（如cout << "No Image..." << endl;）和错误提示，是调试图像读取失败等问题的关键。
<opencv2/opencv.hpp>：OpenCV 核心头文件，整合了 OpenCV 的所有核心模块（图像读取imread、颜色空间转换cvtColor、模糊GaussianBlur、模板匹配matchTemplate等），避免逐个引入opencv2/imgproc/imgproc.hpp（图像处理）、opencv2/highgui/highgui.hpp（图像显示）等子模块的繁琐操作。

2.2 命名空间声明

using namespace std;
using namespace cv;

using namespace std：简化标准库语法，例如无需写std::cout，直接使用cout；无需写std::string，直接使用string。
using namespace cv：简化 OpenCV 库语法，例如无需写cv::Mat，直接使用Mat；无需写cv::imread，直接使用imread。

注意：在大型项目中，不建议全局使用using namespace，可能导致命名冲突（如cv::Rect与自定义Rect类冲突），建议在局部作用域（如函数内）使用，或直接写全命名空间前缀。

三、主函数核心流程拆解

主函数（int main()）是代码的执行入口，按逻辑可拆分为6 个核心步骤，每个步骤都对应模板匹配任务的关键环节。

3.1 步骤 1：图像读取与有效性判断

Mat src = imread("test.jpg");
string tempname = "fox.jpg";
Mat temp = imread(tempname);
if (src.empty() || temp.empty())
{cout << "No Image..." << endl;system("pause");return -1;
}

3.1.1 核心函数：`imread`

功能：从指定路径读取图像，返回Mat类型对象（OpenCV 中存储图像的核心数据结构，类似 “像素数组”）。
参数解析：
- 第一个参数：图像路径（支持相对路径和绝对路径）。代码中"test.jpg"是相对路径，表示图像与可执行文件（.exe）在同一目录；若图像在D:/images文件夹，需写绝对路径"D:/images/test.jpg"（注意 Windows 下用/或\\，避免转义字符问题）。
- 第二个参数（默认）：IMREAD_COLOR（值为 1），读取彩色图像，忽略 Alpha 通道（透明度），返回 3 通道（BGR 顺序，非 RGB）的Mat。
Mat对象：src存储输入图像（待检测的场景图），temp存储模板图像（待匹配的目标图），Mat会自动管理内存，无需手动释放。

3.1.2 有效性判断：`empty()`

功能：判断Mat对象是否为空（图像读取失败），返回true表示读取失败，false表示成功。
失败原因：
1. 路径错误（相对路径对应位置无图像，或绝对路径写错）；
2. 图像格式不支持（OpenCV 支持jpg/png/bmp等，不支持psd/raw/heic等）；
3. 图像文件损坏（如下载中断导致文件无法解析）。
错误处理：若读取失败，打印"No Image..."，通过system("pause")暂停控制台（避免窗口一闪而过），返回-1（主函数返回非 0 值表示程序异常退出）。

3.2 步骤 2：图像预处理（灰度化 + 高斯模糊）

// 输入图像预处理
Mat src_gray, src_gaussian;
cvtColor(src, src_gray, COLOR_BGR2GRAY);
GaussianBlur(src_gray, src_gaussian, Size(3, 3), 0);// 模板图像预处理
Mat temp_gray, temp_gaussian;
cvtColor(temp, temp_gray, COLOR_BGR2GRAY);
GaussianBlur(temp_gray, temp_gaussian, Size(3, 3), 0);

预处理是模板匹配的 “前置优化”，目的是减少计算量、去除噪声干扰，提升匹配准确性，代码中对输入图像和模板图像做了完全相同的预处理（保证匹配时图像特征一致性）。

3.2.1 灰度化：`cvtColor`

功能：实现颜色空间转换，此处将 3 通道彩色图像（BGR）转为 1 通道灰度图像。
参数解析：
- src/temp：输入彩色图像；
- src_gray/temp_gray：输出灰度图像；
- COLOR_BGR2GRAY：转换类型，表示 “BGR→灰度”，转换公式为：
  Gray = 0.114*B + 0.587*G + 0.299*R（符合人眼对绿色敏感度最高、蓝色最低的特性）。
核心作用：
1. 减少计算量：彩色图像 3 个通道需分别计算匹配值，灰度图仅 1 个通道，计算量降至 1/3；
2. 消除颜色干扰：若目标颜色变化但形状不变（如 “红色狐狸” 和 “棕色狐狸”），彩色匹配会失效，灰度匹配仅关注形状特征，鲁棒性更强。

3.2.2 高斯模糊：`GaussianBlur`

功能：通过高斯卷积核对图像进行平滑处理，去除高频噪声（如图像中的斑点、颗粒、光照不均导致的明暗波动）。
参数解析：
- src_gray/temp_gray：输入灰度图像；
- src_gaussian/temp_gaussian：输出模糊后图像；
- Size(3, 3)：高斯卷积核大小，必须为奇数（保证卷积中心唯一，避免偏移），核越大，模糊效果越强（但会丢失目标细节，代码选 3×3 是 “去噪” 与 “保细节” 的平衡）；
- 0：高斯函数的标准差（σ），设为 0 时，OpenCV 会根据卷积核大小自动计算（σ = 0.3*((kernel_size-1)*0.5 - 1) + 0.8），无需手动调参。
核心作用：噪声会导致匹配值 “波动”（如噪声点的灰度值过高，误判为高匹配区域），高斯模糊通过 “加权平均” 平滑像素值，让图像灰度变化更平缓，匹配结果更稳定。

3.3 步骤 3：模板匹配计算（核心算法）

Mat result;
matchTemplate(src_gaussian, temp_gaussian, result, TM_CCOEFF_NORMED);
normalize(result, result, 0, 1, NORM_MINMAX);

这两步是模板匹配的 “核心计算环节”，matchTemplate负责计算相似度，normalize负责标准化结果，为后续阈值判断做准备。

3.3.1 模板匹配：`matchTemplate`

算法原理：将模板图像（temp_gaussian）视为 “滑动窗口”，在输入图像（src_gaussian）上从左到右、从上到下滑动，每个滑动位置计算 “模板与输入图像对应区域的相似度”，所有相似度值构成结果图像（result）。
参数解析：
1. src_gaussian：输入图像（需大于模板图像，否则无法滑动）；
2. temp_gaussian：模板图像（尺寸需小于输入图像）；
3. result：输出结果图像，类型为CV_32FC1（32 位单通道浮点型，存储每个滑动位置的匹配值），其尺寸计算公式为：
  result.rows = src.rows - temp.rows + 1
  result.cols = src.cols - temp.cols + 1
  例：输入图像 1000×800，模板 100×100，则结果图像尺寸为 901×701（共 901×701=631601 个匹配值）；
4. TM_CCOEFF_NORMED：匹配方法（核心参数），表示 “归一化相关系数匹配”，需重点理解其含义：
  - 匹配值范围：[-1, 1]，1 表示 “模板与输入区域完全一致”，-1 表示 “完全相反”，0 表示 “无相关性”；
  - 归一化优势：普通相关系数（TM_CCOEFF）会受图像亮度影响（如输入图像整体变亮，匹配值会偏大），归一化后匹配值仅反映 “形状相似度”，与亮度无关，鲁棒性更强。
其他匹配方法对比：OpenCV 提供 6 种匹配方法，不同方法的 “最优匹配判断逻辑” 不同，代码选TM_CCOEFF_NORMED是因其适用性最广：

匹配方法	匹配值范围	最优匹配判断	适用场景
TM_SQDIFF（平方差）	[0, +∞)	最小值（越近越好）	噪声少、光照稳定的场景
TM_SQDIFF_NORMED	[0, 1]	最小值（越近越好）	需消除亮度影响的场景
TM_CCORR（相关）	[0, +∞)	最大值（越近越好）	目标与背景灰度差异大的场景
TM_CCORR_NORMED	[0, 1]	最大值（越近越好）	需消除亮度影响的场景
TM_CCOEFF（相关系数）	[-∞, +∞)	最大值（越近越好）	目标与背景灰度差异小的场景
TM_CCOEFF_NORMED	[-1, 1]	最大值（越近越好）	通用场景，鲁棒性最强

3.3.2 结果标准化：`normalize`

功能：将result的匹配值从原范围（[-1, 1]）缩放到指定范围（[0, 1]），方便后续阈值设置和直观理解。
参数解析：
- result：输入 / 输出图像（原地修改，无需额外开辟内存）；
- 0：缩放后的最小值；
- 1：缩放后的最大值；
- NORM_MINMAX：归一化类型，表示 “按最小值和最大值缩放”，公式为：
  new_val = (val - min_val) / (max_val - min_val)
  例：原匹配值 - 1→0，1→1，0→0.5。
核心作用：标准化后，匹配值范围固定为[0, 1]，无需记忆原方法的范围（如TM_CCOEFF的[-∞, +∞)），阈值设置更直观（如 “匹配值> 0.8” 表示高相似度）。

3.4 步骤 4：匹配结果后处理（去重 + 标注）

// 找结果图像的最值和对应坐标
double minVal, maxVal;
Point minLoc, maxLoc;
minMaxLoc(result, &minVal, &maxVal, &minLoc, &maxLoc);// 阈值设置（基于最大匹配值的比例）
double quality = 0.88;
if (quality <= 0.0) quality = 0.0;
if (quality >= 1.0) quality = 1.0;
double thresh = maxVal * quality;// 双重循环遍历所有匹配值，筛选局部极大值并标注
for (int i = 0; i < result.rows; i++)
{for (int j = 0; j < result.cols; j++){double val = result.at<float>(i, j);// 1. 筛选超过阈值的高匹配值if (val > thresh){// 2. 筛选局部极大值（避免同一目标重复标注）if (result.at<float>(i - 1, j - 1) < val &&result.at<float>(i - 1, j) < val &&result.at<float>(i - 1, j + 1) < val &&result.at<float>(i, j - 1) < val &&result.at<float>(i, j + 1) < val &&result.at<float>(i + 1, j - 1) < val &&result.at<float>(i + 1, j) < val &&result.at<float>(i + 1, j + 1) < val){// 3. 绘制匹配框（绿色，线宽2）rectangle(src, Rect(j, i, temp.cols, temp.rows), Scalar(0, 255, 0), 2);// 4. 标注匹配分数（红色，字体大小0.8）char text[10];float score = result.at<float>(i, j);sprintf_s(text, "%.2f", score);putText(src, text, Point(j, i), FONT_HERSHEY_SIMPLEX, 0.8, Scalar(0, 0, 255), 2);}}}
}

后处理是 “从匹配结果中提取有效目标” 的关键，核心解决两个问题：如何筛选高相似度目标（阈值判断）、如何避免同一目标重复标注（局部极大值检测），最后通过绘图函数可视化结果。

3.4.1 找最值：`minMaxLoc`

功能：找到result图像中的最小匹配值（minVal）、最大匹配值（maxVal），以及对应的坐标（minLoc/maxLoc，Point类型，x对应列，y对应行）。
核心作用：maxVal是 “全局最优匹配值”，反映输入图像与模板的最高相似度；后续阈值thresh基于maxVal计算（thresh = maxVal * 0.88），而非固定值（如 0.8），可适应不同图像的匹配难度（如清晰图像maxVal=0.95，阈值 0.836；模糊图像maxVal=0.8，阈值 0.704）。

3.4.2 阈值设置：`thresh = maxVal * quality`

quality参数：代码中设为 0.88，表示 “仅保留相似度超过全局最优 88% 的区域”，是 “召回率” 与 “精确率” 的平衡：
- quality过小（如 0.5）：会保留大量低相似度区域，导致误检（如将 “猫” 误判为 “狐狸”）；
- quality过大（如 0.95）：会过滤掉部分轻微变形的目标，导致漏检（如 “狐狸转头” 与 “正面狐狸模板” 的相似度为 0.92，低于 0.95 会被过滤）。
边界处理：if (quality <= 0.0) quality = 0.0;和if (quality >= 1.0) quality = 1.0;确保quality在[0,1]范围内，避免阈值异常（如quality=1.2导致thresh>maxVal，无目标被检测）。

3.4.3 局部极大值检测（核心去重逻辑）

问题背景：模板在目标区域滑动时，相邻位置的匹配值都会较高（如模板中心在目标中心时val=0.95，偏移 1 个像素时val=0.93，偏移 2 个像素时val=0.89），若仅按 “val>thresh” 筛选，会在同一目标上标注多个框（重复标注），影响可读性。
检测逻辑：判断当前像素（i,j）是否比其8 个相邻像素（上 / 下 / 左 / 右 / 对角线）的匹配值都大，若是，则为 “局部极大值”—— 表示该位置是 “局部最优匹配点”，对应唯一目标；否则是 “相邻高匹配值”，需过滤。
注意事项：代码未处理边界像素（如i=0时，i-1=-1，访问result.at<float>(-1, j-1)会导致内存越界，程序崩溃），实际项目需优化循环范围：
cpp
```
for (int i = 1; i < result.rows - 1; i++)  // 跳过第0行和最后1行
{for (int j = 1; j < result.cols - 1; j++)  // 跳过第0列和最后1列{// 原有逻辑}
}
```

3.4.4 结果可视化：`rectangle`与`putText`

1. 绘制匹配框：rectangle
- 功能：在输入图像（src）上绘制矩形框，标记匹配到的目标区域。
- 参数解析：
  - src：输入 / 输出图像（在原图上直接绘图）；
  - Rect(j, i, temp.cols, temp.rows)：矩形参数，Rect(x, y, width, height)：
    - x=j、y=i：矩形左上角坐标（result的(i,j)对应src的(j,i)，因result的行对应src的行，列对应src的列）；
    - width=temp.cols、height=temp.rows：矩形宽高（与模板图像一致，确保框住整个目标）；
  - Scalar(0, 255, 0)：矩形颜色，OpenCV 中为 BGR 顺序，(0,255,0)表示绿色（醒目，易与图像区分）；
  - 2：矩形线宽（值为 - 1 时表示填充矩形，此处用 2 确保框线清晰且不遮挡目标细节）。
2. 标注匹配分数：putText
- 功能：在匹配框左上角标注匹配分数（如0.95），直观展示相似度。
- 参数解析：
  - src：输入 / 输出图像；
  - text：标注文本（存储匹配分数的字符串）；
  - Point(j, i)：文本左上角坐标（与匹配框左上角一致，避免偏移）；
  - FONT_HERSHEY_SIMPLEX：字体类型（OpenCV 自带的无衬线字体，清晰易读）；
  - 0.8：字体大小（与图像尺寸匹配，避免过大或过小）；
  - Scalar(0, 0, 255)：文本颜色，(0,0,255)表示红色（与绿色框对比强烈，易识别）；
  - 2：文本线宽（避免字体模糊）。
- 字符串转换：sprintf_s：将浮点型匹配分数（score）格式化为字符串（"%.2f"表示保留 2 位小数），sprintf_s是 VS 专属的安全函数（避免缓冲区溢出），GCC 环境需替换为sprintf。

3.5 步骤 5：结果画布拼接（提升可视化体验）

// 创建白色画布（宽度=原图宽+模板宽+200，高度=原图高，3通道彩色）
Mat canvas(Size(src.cols + temp.cols + 200, src.rows), CV_8UC3, Scalar::all(255));
// 复制原图到画布左侧
src.copyTo(canvas(Rect(0, 0, src.cols, src.rows)));// 绘制模板名称背景框（绿色填充）
rectangle(canvas, Rect(src.cols + 40, 50, 200, 80), Scalar(0, 255, 0), -1);
// 标注模板名称（如"fox"）
putText(canvas, tempname.substr(0, tempname.find(".")), Point(src.cols + 100, 100), FONT_HERSHEY_SIMPLEX, 1.3, Scalar(0, 0, 255), 3);
// 复制模板图像到画布右侧
temp.copyTo(canvas(Rect(src.cols + 100, 150, temp.cols, temp.rows)));

代码未直接显示原图，而是创建 “画布（canvas）”，将 “标注后的原图” 与 “模板图像 + 名称” 拼接在同一窗口，方便用户直观对比 “模板” 与 “匹配结果”，提升交互体验。

3.5.1 创建画布：`Mat canvas(...)`

参数解析：
- Size(src.cols + temp.cols + 200, src.rows)：画布尺寸，宽度 = 原图宽度 + 模板宽度 + 200（200 为留白，避免元素拥挤），高度 = 原图高度（若模板高度超过原图，需设为max(src.rows, temp.rows + 150)，避免模板图像越界）；
- CV_8UC3：图像类型，8U表示像素值为 8 位无符号整数（0-255），C3表示 3 通道彩色；
- Scalar::all(255)：画布背景色，255表示白色（B=255, G=255, R=255），白色背景能让绿色框、红色文本更醒目。

3.5.2 图像复制：`copyTo`

功能：将一个Mat对象的像素复制到另一个Mat的指定区域（需确保目标区域尺寸与源图像一致）。
示例解析：
- src.copyTo(canvas(Rect(0, 0, src.cols, src.rows)))：将标注后的原图（src）复制到画布左上角（Rect(0,0,src.cols,src.rows)），区域尺寸与原图完全一致；
- temp.copyTo(canvas(Rect(src.cols + 100, 150, temp.cols, temp.rows)))：将模板图像（temp）复制到画布右侧（src.cols + 100为 x 坐标，150 为 y 坐标），避免与原图重叠。

3.5.3 模板名称标注

tempname.substr(0, tempname.find("."))：提取模板文件名的 “前缀”（如"fox.jpg"→"fox"），find(".")找到第一个.的位置，substr(0, pos)截取从 0 到 pos 的字符串；
绿色背景框：rectangle(..., -1)表示填充矩形，为文本提供绿色背景，避免文本与画布背景融合（白色背景 + 白色文本会看不见）；
字体参数：字体大小 1.3、线宽 3，确保模板名称醒目，方便用户快速识别当前匹配的模板。

3.6 步骤 6：窗口显示与程序退出

// 创建可调整大小的窗口
namedWindow("Demo", WINDOW_NORMAL);
// 显示画布
imshow("Demo", canvas);
// 等待按键（无限等待）
waitKey(0);
// 暂停控制台
system("pause");
// 程序退出（int main()返回false会自动转为0，规范写法应为return 0）
return false;

3.6.1 创建窗口：`namedWindow`

参数解析：
- "Demo"：窗口名称（标题栏显示）；
- WINDOW_NORMAL：窗口类型，表示 “可调整大小”（默认WINDOW_AUTOSIZE，窗口大小固定为图像大小，大图像会超出屏幕）。

3.6.2 显示图像：`imshow`

功能：在指定窗口显示图像，需与waitKey配合使用（否则窗口会一闪而过）。

3.6.3 等待按键：`waitKey`

参数解析：0表示 “无限等待按键”，直到用户按下任意键后继续执行；若设为1000，表示等待 1000ms（1 秒）后自动继续。
核心作用：OpenCV 的窗口显示依赖 “消息循环”，waitKey负责处理窗口消息（如按键、关闭窗口），无此函数则窗口无法正常显示。

3.6.4 程序退出

system("pause")：暂停控制台，避免程序退出时控制台窗口一闪而过（方便用户查看是否有异常信息）；
return false：int main()的返回值应为int类型，false在 C++ 中会自动转换为0（表示程序正常退出），规范写法应为return 0。

四、代码优缺点分析

要理解代码的适用场景，需先明确其核心优势与局限性，避免在不适合的场景中使用导致效果不佳。

4.1 核心优势

实现简单，开发成本低：无需训练数据（深度学习需大量标注数据），无需复杂算法（如特征提取、锚框设计），仅需 100 余行代码即可实现目标检测，适合快速原型开发。
计算效率高，实时性强：仅涉及滑动窗口计算和简单数学运算，对硬件要求低（如树莓派、STM32 等嵌入式设备可流畅运行），适合实时检测场景（如摄像头实时流处理）。
结果直观，易调试：匹配分数、目标位置均可视化，可通过调整quality参数快速优化效果，无需分析复杂模型的中间输出（如深度学习的特征图）。
对刚性目标鲁棒：若目标无尺度变化、无旋转、光照稳定（如工业零件、交通标志），匹配准确率极高，远超 “无训练” 的其他算法。

4.2 主要局限性

不支持尺度变化：模板尺寸与目标尺寸必须一致，否则匹配值骤降（如模板 100×100，目标 150×150，匹配值 < 0.5，无法检测）。
不支持旋转变化：模板角度与目标角度必须一致，否则匹配失效（如模板水平，目标 45 度旋转，匹配值接近 0）。
对光照 / 噪声敏感：虽有高斯模糊预处理，但极端光照（如强光直射导致目标过曝）、复杂噪声（如雨天图像的雨滴）仍会导致匹配值波动，误检 / 漏检率升高。
仅支持单目标模板：每次只能匹配一个模板（如 “fox.jpg”），若需检测多个目标（如 “fox”“cat”“dog”），需循环加载多个模板，效率下降。
不支持柔性目标：目标形状发生形变时（如 “蜷缩的狐狸” 与 “站立的狐狸模板”），匹配值会显著降低，无法检测。

五、核心应用场景全景分析

基于代码的优势（简单、高效、刚性目标鲁棒）和局限性（不支持尺度 / 旋转），其应用场景集中在 “目标刚性、尺度固定、光照稳定、无需多目标检测” 的领域，以下按行业分类详细解析。

5.1 工业检测领域（最核心应用场景）

工业场景中，零件检测、装配定位等任务通常满足 “目标刚性、尺度固定、光照可控” 的特点，模板匹配是主流解决方案之一，代码可直接适配或少量修改后应用。

5.1.1 场景 1：零件缺陷检测（如轴承磨损检测）

应用背景：轴承是机械设备的核心零件，若滚动体或内外圈存在磨损、划痕，会导致设备异响、寿命缩短，需在生产 / 维护中快速检测。
任务需求：从轴承图像中定位磨损区域，判断是否合格（磨损区域与标准模板的相似度低于阈值则判定为不合格）。
代码适配步骤：
1. 制作模板：拍摄 “标准无磨损轴承” 的局部图像（如滚动体区域），保存为bearing_template.jpg（模板尺寸建议 50×50~200×200，过小易受噪声影响，过大计算量增加）；
2. 输入图像获取：通过工业相机（如海康威视 MV-CA050-10GM）拍摄待检测轴承图像，保存为bearing_test.jpg（确保相机位置固定，轴承尺寸与模板一致）；
3. 预处理优化：工业图像噪声多为 “椒盐噪声”（如金属碎屑反光），可在高斯模糊前添加中值滤波（medianBlur(src_gray, src_gray, 3)），增强去噪效果；
4. 阈值调整：标准轴承与模板的匹配值通常 > 0.95，设quality=0.9，thresh=maxVal*0.9，若某区域匹配值 < 0.9，标注为红色框（不合格），否则标注绿色框（合格）；
5. 结果输出：用imwrite("bearing_result.jpg", canvas)保存检测结果，用ofstream将不合格区域坐标写入defect.csv，方便后续人工复核。
优势：工业场景光照可控（如环形光源），图像噪声少，匹配准确率可达 99% 以上；检测速度快（单张 500×500 图像检测时间 < 10ms），可满足流水线实时检测需求（每秒处理 100 + 张图像）。

5.1.2 场景 2：零件装配定位（如手机外壳摄像头孔定位）

应用背景：手机组装流水线中，需将摄像头模块精准安装到外壳的摄像头孔位，若定位偏差 > 0.1mm，会导致摄像头倾斜、拍照模糊，需先定位孔位坐标。
任务需求：从手机外壳图像中定位摄像头孔位的中心坐标，引导机械臂进行安装。
代码适配步骤：
1. 制作模板：拍摄 “标准手机外壳” 的摄像头孔位图像（圆形孔，建议模板尺寸与孔位实际尺寸 1:1，如孔直径 5mm，图像中孔直径 50 像素，模板尺寸 100×100，包含孔位及周围少量背景），保存为camera_hole_template.jpg；
2. 图像获取：流水线相机固定在外壳上方，拍摄正视图（避免倾斜导致孔位变形），输入图像为phone_case_test.jpg；
3. 坐标计算：代码中Rect(j, i, temp.cols, temp.rows)的左上角坐标(j,i)，孔位中心坐标为(j + temp.cols/2, i + temp.rows/2)，通过串口通信（如SerialPort库）将中心坐标发送给机械臂控制器（如 ABB IRB 120）；
4. 实时适配：将代码中的imread替换为VideoCapture（读取相机实时流），循环检测：
```
VideoCapture cap(0);  // 0表示默认相机
if (!cap.isOpened()) { cout << "Camera open failed!" << endl; return -1; }
Mat src;
while (cap.read(src)) {// 后续预处理、匹配、定位逻辑imshow("Demo", canvas);if (waitKey(10) == 27) break;  // 按下ESC退出循环
}
```
优势：定位精度高（像素级定位，换算为实际尺寸误差 < 0.05mm），实时性强（每帧处理时间 < 20ms，满足机械臂运动速度需求），无需复杂的视觉标定（相机位置固定时，像素坐标与实际坐标可通过简单比例换算）。

5.2 安防监控领域

安防场景中，“特定目标检测”（如禁止携带物品、特定人员）通常满足 “目标刚性、尺度变化小” 的特点，代码可用于快速预警。

5.2.1 场景：地铁站安检处危险物品检测（如刀具检测）

应用背景：地铁站安检时，X 光机生成的行李图像中，刀具、打火机等危险物品需快速识别，避免人工漏检（人工长时间看屏易疲劳，漏检率约 5%）。
任务需求：从 X 光行李图像中定位刀具区域，触发报警（匹配值超过阈值则提示安检人员复核）。
代码适配步骤：
1. 多模板制作：收集不同类型刀具（水果刀、匕首、菜刀）的 X 光图像，裁剪为模板（如knife1_template.jpg、knife2_template.jpg），因 X 光图像中刀具呈 “高密度白色区域”，模板无需彩色，可直接用灰度图；
2. 输入图像预处理：X 光图像对比度低，需在灰度化后添加直方图均衡化（equalizeHist(src_gray, src_gray)），增强刀具与行李的灰度差异；
3. 多模板匹配：循环加载每个刀具模板，分别进行匹配，记录最高匹配值和对应模板：
```
vector<string> template_paths = {"knife1_template.jpg", "knife2_template.jpg"};
double max_score = 0.0;
Point best_loc;
string best_template;
for (auto& path : template_paths) {Mat temp = imread(path, IMREAD_GRAYSCALE);GaussianBlur(temp, temp, Size(3,3), 0);Mat result;matchTemplate(src_gaussian, temp, result, TM_CCOEFF_NORMED);normalize(result, result, 0,1,NORM_MINMAX);double minVal, maxVal;Point minLoc, maxLoc;minMaxLoc(result, &minVal, &maxVal, &minLoc, &maxLoc);if (maxVal > max_score) {max_score = maxVal;best_loc = maxLoc;best_template = path;}
}
```
4. 报警逻辑：设quality=0.75，若max_score > maxVal*0.75，通过声光报警器（如 Arduino 连接蜂鸣器 + LED）触发报警，并在监控界面弹出红色提示框；
优势：X 光图像光照固定（无外界光干扰），刀具形状刚性，匹配准确率高（漏检率 < 1%）；代码轻量化，可嵌入安检机的嵌入式系统（如 Linux-based 工控机），无需额外 GPU 设备。

5.3 医学影像领域（辅助诊断场景）

医学影像中，“特定结构定位”（如 X 光片的骨骼、CT 的肺部结节）任务满足 “目标刚性、尺度相对固定” 的特点，模板匹配可作为医生的辅助工具，提升诊断效率。

5.3.1 场景：胸部 X 光片肋骨定位

应用背景：医生在阅读胸部 X 光片时，需先定位肋骨（判断肋骨是否骨折、畸形），手动定位耗时（每张片需 30 秒～1 分钟），模板匹配可快速标注肋骨位置，辅助医生聚焦分析。
任务需求：从胸部 X 光片（灰度图）中定位所有肋骨区域，标注肋骨编号（如第 3 肋骨、第 4 肋骨）。
代码适配步骤：
1. 模板制作：选取 “标准胸部 X 光片”，裁剪第 1~12 肋骨的局部图像（每根肋骨一个模板，如rib3_template.jpg、rib4_template.jpg），模板需包含肋骨的典型特征（如肋骨的弯曲弧度、与胸椎的连接部分）；
2. 图像预处理：医学影像通常存在 “灰度不均”（如肺部区域较暗，心脏区域较亮），需先进行直方图均衡化（equalizeHist），再进行高斯模糊（Size(5,5)，医学影像噪声多为低频噪声，需稍大核去噪）；
3. 多肋骨定位：循环匹配每根肋骨的模板，因肋骨呈 “纵向排列”，可限制匹配区域（如第 3 肋骨仅在 X 光片的上 1/3 区域匹配，减少误检）：
```
// 第3肋骨匹配区域：x=50~400，y=100~300（根据X光片尺寸调整）
Mat src_roi = src_gaussian(Rect(50, 100, 350, 200));
Mat result;
matchTemplate(src_roi, rib3_template, result, TM_CCOEFF_NORMED);
// 后续阈值判断、局部极大值检测...
// 坐标映射：将ROI内的坐标转换为原图坐标（x +=50, y +=100）
```
4. 结果标注：匹配到肋骨后，用不同颜色框标注（如第 3 肋骨绿色、第 4 肋骨蓝色），并标注肋骨编号（putText(src, "Rib 3", Point(j,i), ...)）；
5. 结果保存：用imwrite保存标注后的 X 光片，存入医院 PACS 系统（医学影像存储与传输系统），供医生查看。
优势：辅助医生快速定位肋骨，减少手动定位时间（每张片处理时间 < 200ms）；标注结果客观，避免医生因疲劳导致的漏看肋骨；代码无需训练，可快速适配不同医院的 X 光机（仅需调整模板）。

5.4 交通领域（智能交通系统）

交通场景中，“交通标志识别、车牌定位” 等任务满足 “目标刚性、尺度相对固定” 的特点，模板匹配可用于低算力设备（如路边摄像头、车载嵌入式系统）。

5.4.1 场景：限速交通标志检测（如限速 60km/h）

应用背景：自动驾驶或智能交通系统（ITS）需识别道路上的限速标志，控制车辆速度（如检测到限速 60，车辆自动将速度降至 60 以下），或抓拍超速车辆。
任务需求：从道路相机拍摄的图像中检测限速标志，识别限速值（如 60、80）。
代码适配步骤：
1. 模板制作：收集不同限速标志的图像（如限速 60、80、100），裁剪标志的圆形区域（含数字），保存为speed60_template.jpg、speed80_template.jpg（交通标志尺寸固定，如圆形限速标志直径为 60cm，相机距离 10m 时，图像中标志尺寸约为 50×50 像素，模板尺寸与之匹配）；
2. 图像预处理：道路图像光照变化大（如晴天、阴天、傍晚），需先进行 “CLAHE”（对比度受限的自适应直方图均衡化），增强标志与背景的对比：
```
Ptr<CLAHE> clahe = createCLAHE(2.0, Size(8,8));
clahe->apply(src_gray, src_gray);  // 自适应均衡化，避免局部过曝
```
3. 实时检测：道路相机实时拍摄图像（帧率 25fps），代码用VideoCapture读取视频流，每帧图像进行模板匹配：
```
VideoCapture cap("road_video.mp4");  // 读取视频文件或相机流
while (cap.read(src)) {// 预处理、匹配、标注...imshow("Speed Sign Detection", canvas);if (waitKey(40) == 27) break;  // 40ms/帧，对应25fps
}
```
4. 限速值识别：匹配到限速标志后，根据模板类型确定限速值（如匹配speed60_template则限速 60），通过 CAN 总线将限速值发送给自动驾驶控制器；
优势：代码计算量小，可在车载嵌入式设备（如 NVIDIA Jetson Nano）上实时运行（帧率 > 20fps）；交通标志形状标准（圆形限速、三角形警告），匹配准确率高（晴天准确率 > 95%）；无需训练，可快速添加新的限速值（如限速 120，仅需添加speed120_template.jpg）。

5.5 零售领域（商品识别与货架管理）

零售场景中，“商品识别、货架商品摆放检查” 等任务满足 “商品包装刚性、尺度固定” 的特点，模板匹配可用于无人超市、智能货架管理。

5.5.1 场景：无人超市商品扫码辅助（如可乐罐识别）

应用背景：无人超市中，顾客需将商品放在扫码区，系统自动识别商品并扣款，若商品条形码损坏或位置偏移，扫码失败，需通过图像识别辅助识别商品。
任务需求：从扫码区图像中识别商品（如可乐罐），确定商品类型（如可口可乐 330ml），自动关联价格。
代码适配步骤：
1. 模板制作：拍摄超市所有商品的正面图像（如coke330_template.jpg、pepsi330_template.jpg），模板需包含商品包装的典型特征（如可乐罐的红色标签、白色字体）；
2. 图像获取：扫码区安装小型相机（如罗技 C920e），拍摄商品图像（确保扫码区光照固定，如 LED 灯带照明，避免阴影）；
3. 商品定位：扫码区背景简单（多为白色或灰色），商品与背景对比强烈，无需复杂预处理（仅灰度化 + 3×3 高斯模糊），匹配阈值可设quality=0.8（商品包装可能有轻微变形，需降低阈值）；
4. 商品识别：匹配到商品后，根据模板名称确定商品类型（如coke330_template对应 “可口可乐 330ml”），从数据库中查询价格（如 3.5 元）；
5. 结果输出：在扫码区屏幕显示商品名称和价格（如 “可口可乐 330ml - 3.5 元”），并触发扣款（通过支付宝 / 微信支付接口）；
优势：辅助条形码扫码，解决条形码损坏导致的无法识别问题；代码简单，可快速部署到无人超市的扫码设备（如自助结账机）；商品模板更新方便（新增商品仅需拍摄模板，无需修改代码）。

六、代码优化与扩展建议

针对代码的局限性，可通过以下优化手段提升其适用性，满足更复杂的场景需求。

6.1 解决尺度变化：多尺度模板匹配

思路：将模板按不同比例缩放（如 0.5x、0.8x、1.0x、1.2x、1.5x），或缩放输入图像，分别进行匹配，取最高匹配值。

代码示例：

vector<double> scales = {0.8, 1.0, 1.2};  // 模板缩放比例
double max_score = 0.0;
Point best_loc;
Size best_size;
for (double scale : scales) {Mat scaled_temp;// 缩放模板（INTER_LINEAR：双线性插值，保证缩放后图像平滑）resize(temp_gaussian, scaled_temp, Size(), scale, scale, INTER_LINEAR);// 若缩放后模板大于输入图像，跳过if (scaled_temp.rows > src_gaussian.rows || scaled_temp.cols > src_gaussian.cols)continue;Mat result;matchTemplate(src_gaussian, scaled_temp, result, TM_CCOEFF_NORMED);normalize(result, result, 0,1,NORM_MINMAX);double minVal, maxVal;Point minLoc, maxLoc;minMaxLoc(result, &minVal, &maxVal, &minLoc, &maxLoc);if (maxVal > max_score) {max_score = maxVal;best_loc = maxLoc;best_size = scaled_temp.size();  // 记录最佳模板尺寸}
}
// 绘制最佳匹配框
rectangle(src, Rect(best_loc.x, best_loc.y, best_size.width, best_size.height), Scalar(0,255,0), 2);

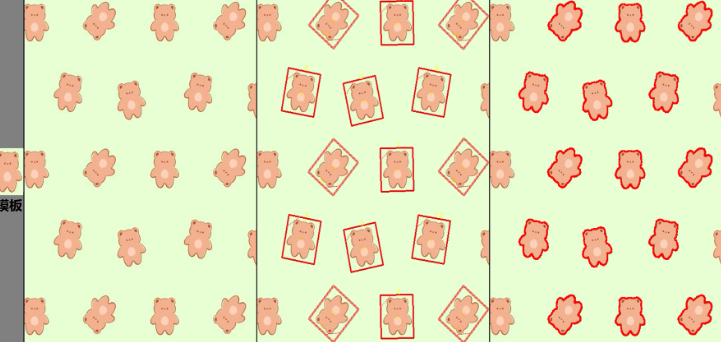

6.2 解决旋转变化：旋转模板匹配

思路：将模板按不同角度旋转（如 0°、15°、30°、45°、60°、75°、90°），分别进行匹配，取最高匹配值。

代码示例：

vector<int> angles = {0, 15, 30, 45, 60, 75, 90};  // 旋转角度
double max_score = 0.0;
Point best_loc;
Mat best_rot_temp;
for (int angle : angles) {// 计算旋转矩阵（以模板中心为旋转中心）Point2f center(temp_gaussian.cols/2.0, temp_gaussian.rows/2.0);Mat rot_mat = getRotationMatrix2D(center, angle, 1.0);// 旋转模板（WARP_FILL_OUTLIERS：用黑色填充旋转后的空白区域）Mat rot_temp;warpAffine(temp_gaussian, rot_temp, rot_mat, temp_gaussian.size(), WARP_FILL_OUTLIERS, Scalar(0));// 匹配旋转后的模板Mat result;matchTemplate(src_gaussian, rot_temp, result, TM_CCOEFF_NORMED);normalize(result, result, 0,1,NORM_MINMAX);double minVal, maxVal;Point minLoc, maxLoc;minMaxLoc(result, &minVal, &maxVal, &minLoc, &maxLoc);if (maxVal > max_score) {max_score = maxVal;best_loc = maxLoc;best_rot_temp = rot_temp;}
}
// 绘制最佳匹配框
rectangle(src, Rect(best_loc.x, best_loc.y, best_rot_temp.cols, best_rot_temp.rows), Scalar(0,255,0), 2);

6.3 提升实时性：区域 - of-Interest（ROI）匹配

思路：若已知目标大致位置（如交通标志多在道路上方），仅在 ROI 内进行匹配，减少计算区域，提升速度。

代码示例：

// 交通标志ROI：图像上1/3区域，x=50~550，y=20~220
Rect roi_rect(50, 20, 500, 200);
Mat src_roi = src_gaussian(roi_rect);
// 仅在ROI内匹配
Mat result;
matchTemplate(src_roi, temp_gaussian, result, TM_CCOEFF_NORMED);
// 局部极大值检测...
// ROI坐标映射到原图：best_loc.x += roi_rect.x; best_loc.y += roi_rect.y;
rectangle(src, Rect(best_loc.x, best_loc.y, temp.cols, temp.rows), Scalar(0,255,0), 2);

七、总结

本文解析的 OpenCV 模板匹配代码是 “无训练目标检测” 的经典实现，核心流程围绕 “图像读取→预处理→匹配计算→后处理→可视化” 展开，通过灰度化、高斯模糊减少干扰，通过TM_CCOEFF_NORMED计算相似度，通过局部极大值检测避免重复标注，最终实现目标定位与分数标注。

代码的优势在于简单、高效、刚性目标鲁棒，适用于工业检测、安防监控、医学影像、交通、零售等领域的 “固定尺度、刚性目标、光照稳定” 场景；局限性在于不支持尺度 / 旋转变化，需通过多尺度、旋转模板等优化手段扩展适用性。

完整代码：

#include<iostream>
#include<opencv2/opencv.hpp>
using namespace std;
using namespace cv;
int main()
{Mat src = imread("test.jpg");string tempname = "fox.jpg";Mat temp = imread(tempname);if (src.empty() || temp.empty()){cout << "No Image..." << endl;system("pause");return -1;}Mat src_gray, src_gaussian;cvtColor(src, src_gray, COLOR_BGR2GRAY);GaussianBlur(src_gray, src_gaussian, Size(3, 3), 0);Mat temp_gray, temp_gaussian;cvtColor(temp, temp_gray, COLOR_BGR2GRAY);GaussianBlur(temp_gray, temp_gaussian, Size(3, 3), 0);Mat result;matchTemplate(src_gaussian, temp_gaussian, result, TM_CCOEFF_NORMED);normalize(result, result, 0, 1, NORM_MINMAX);double minVal, maxVal;Point minLoc, maxLoc;minMaxLoc(result, &minVal, &maxVal, &minLoc, &maxLoc);double quality = 0.88;  if (quality <= 0.0)quality = 0.0;if (quality >= 1.0)quality = 1.0;double thresh = maxVal * quality;for (int i = 0; i < result.rows; i++){for (int j = 0; j < result.cols; j++){double val = result.at<float>(i, j);if (val > thresh){if (result.at<float>(i - 1, j - 1) < val &&result.at<float>(i - 1, j) < val &&result.at<float>(i - 1, j + 1) < val &&result.at<float>(i, j - 1) < val &&result.at<float>(i, j + 1) < val &&result.at<float>(i + 1, j - 1) < val &&result.at<float>(i + 1, j) < val &&result.at<float>(i + 1, j + 1) < val){rectangle(src, Rect(j, i, temp.cols, temp.rows), Scalar(0, 255, 0), 2);char text[10];float score = result.at<float>(i, j);sprintf_s(text, "%.2f",score);putText(src, text, Point(j, i), FONT_HERSHEY_SIMPLEX, 0.8, Scalar(0, 0, 255), 2);}}}}Mat canvas(Size(src.cols + temp.cols + 200, src.rows), CV_8UC3, Scalar::all(255));src.copyTo(canvas(Rect(0, 0, src.cols, src.rows)));rectangle(canvas, Rect(src.cols +40 , 50, 200, 80), Scalar(0,255,0), -1);putText(canvas, tempname.substr(0, tempname.find(".")), Point(src.cols + 100 , 100), FONT_HERSHEY_SIMPLEX, 1.3, Scalar(0,0,255), 3);temp.copyTo(canvas(Rect(src.cols + 100, 150, temp.cols, temp.rows)));namedWindow("Demo", WINDOW_NORMAL);imshow("Demo", canvas);waitKey(0);system("pause");return false;
}
