networkx图节点重要性分析探索-k_core和betweenness_centrality

news 2025/9/9 8:03:51

k-core用来寻找符合k核心度的子图，betweenness_centrality用来计算节点中介中心度，两者都能分析图中位置核心和重要的节点。

这里基于python平台的图谱工具networkx，分析示例k-core和betweenness_centrality的计算过程，以及他们在RAG图中的实际应用。

示例代码整理自网络资料。

1 networkx

networkx提供了简单的创建节点和边的方法，以及访问网络信息的直观方式。

覆盖从基本的网络结构和分析工具到复杂的网络算法，支持多种类型网络如无向图、有向图、多重图等。

python环境networkx的安装方式如下

pip install networkx -i https://pypi.tuna.tsinghua.edu.cn/simple

pip install matplotlib -i https://pypi.tuna.tsinghua.edu.cn/simple

matplotlib主要为画图和展示用。

2 k_core

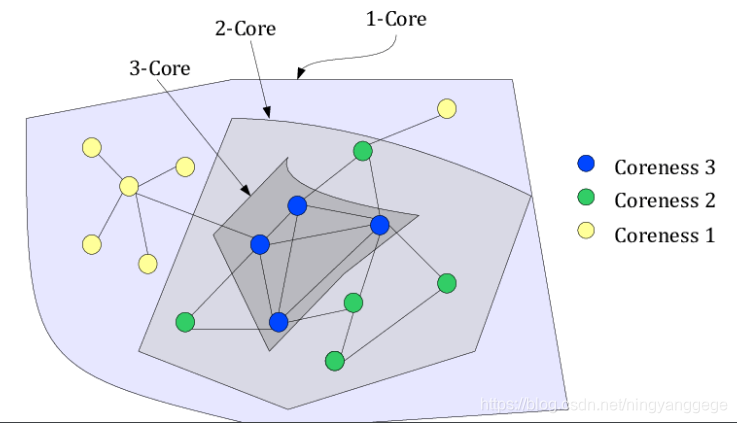

k-core一种子图挖掘算法，通常用来找出一个图中符合指定k核心度的子图，每个节点至少与该子图中的其他k个节点相关联。核心度k越高，子图越小，该子图对应的核心度也越大。某种意义上核心度划分的子图在原图中承担着比较重要的角色，如图的起源和演化趋势追溯，图中介识别等。

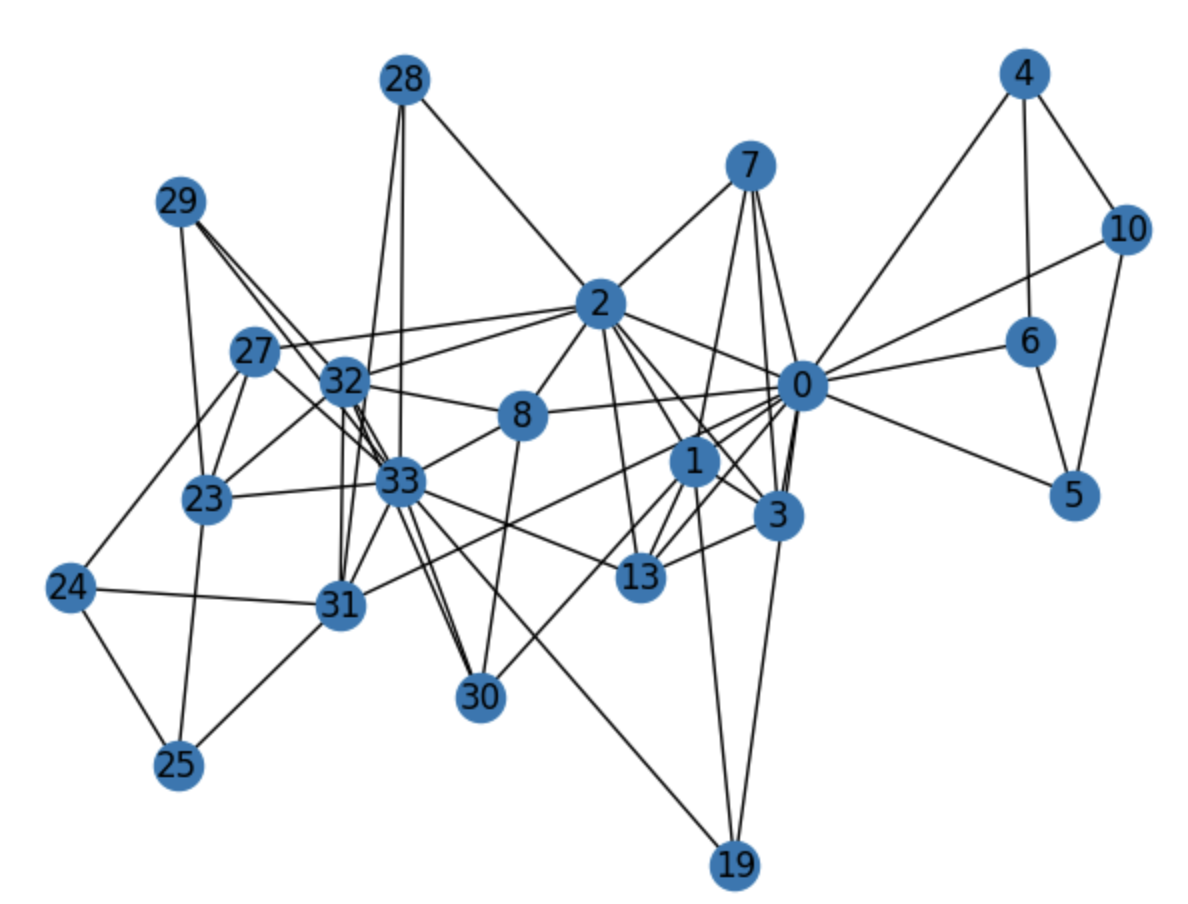

以下展示3-core结构

import networkx as nx
import networkx.algorithms as algos
import matplotlib.pyplot as plt
#创建karate_club
G = nx.karate_club_graph()
#nx.draw(G, with_labels = True)
#返回每个顶点的核心数
print(algos.core_number(G))#返回每个顶点的onion_layers
print(algos.onion_layers(G))#展示3-core结构
nx.draw(algos.k_core(G, 3), with_labels = True)

以下展示4-core结构

#展示4-core结构
nx.draw(algos.k_core(G, 4), with_labels = True)

3 betweenness_centrality

中介中心度betweenness_centrality，表示的是一个节点被图上的最短路径经过(连接不同子图)的次数所占比例。

一个节点被图上的最短路径经过的越多，这个节点的中介中心度就越大，表示这个节点越关键，相应地这个节点也越重要。

import networkx as nx
G = nx.Graph()
G.add_edges_from([[0, 1], [0, 2], [1, 2], [2,3], [3,4], [4,5], [3,5]])
nx.draw(G, with_labels=True)

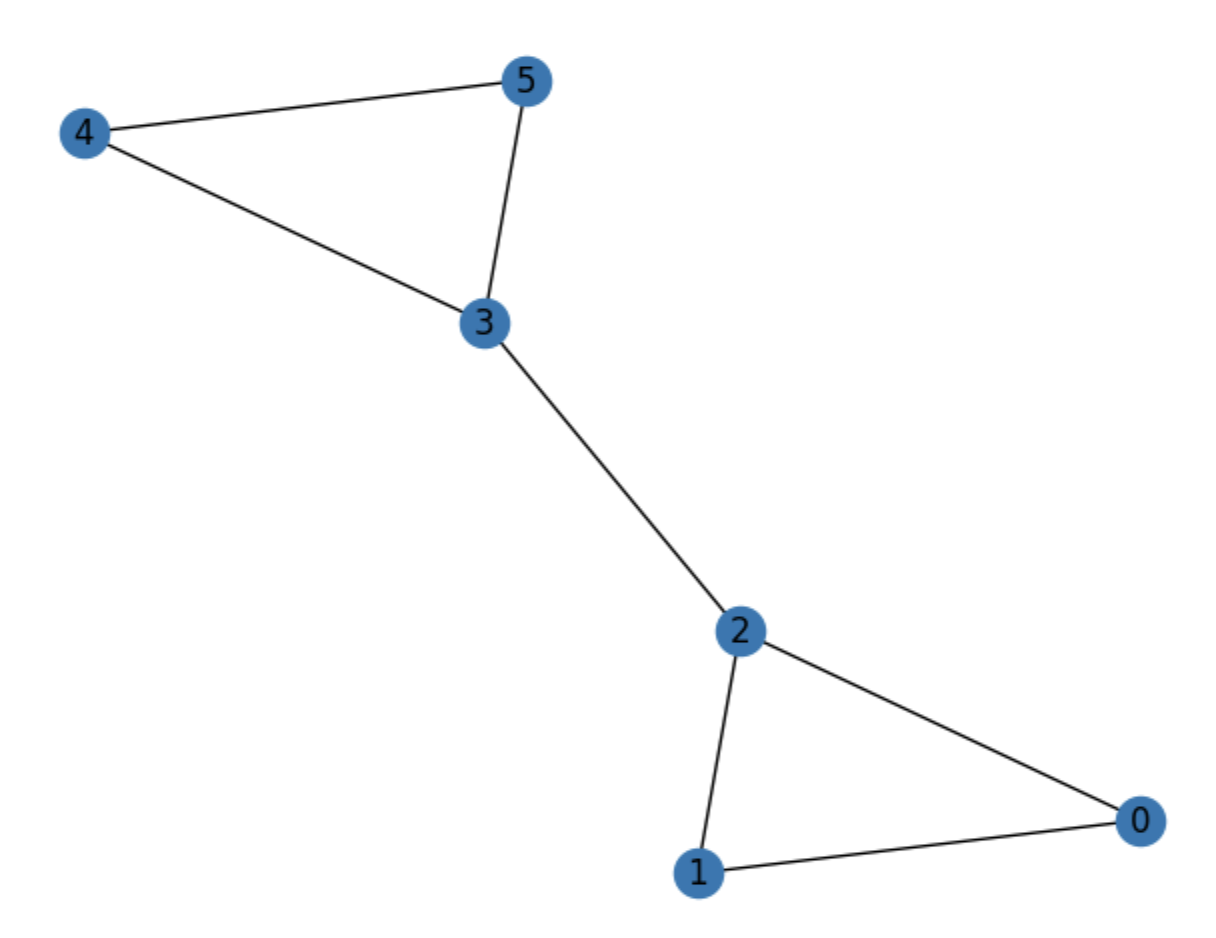

图示例如下

计算node的between_centrality

nx.betweenness_centrality(G, k=None)

输入如下所示，可见只有node 2和3的中介值非0，因为只有2和3将两个子图关联起来，事实上这两个节点也是最重要的节点。

{0: 0.0, 1: 0.0, 2: 0.6000000000000001, 3: 0.6000000000000001, 4: 0.0, 5: 0.0}

4 NodeRAG示例

NodeRAG采用异构图方式解析和存储内容关联复杂的文档，提高了人类感觉文本检索增强效率。

NodeRAG采用k_core和between_centrality筛选图中重要节点，构建异构图，以下是示例代码。

import networkx as nx
import numpy as np
import math
import asyncio
import os
from sortedcontainers import SortedDict
from rich.console import Consolefrom ...storage import (Mapper,storage
)
from ..component import Attribute
from ...config import NodeConfig
from ...logging import info_timerclass NodeImportance:def __init__(self,graph:nx.Graph,console:Console):self.G = graphself.important_nodes = []self.console = consoledef K_core(self,k:int|None = None):if k is None:k = self.defult_k()self.k_subgraph = nx.core.k_core(self.G,k=k)for nodes in self.k_subgraph.nodes():if self.G[nodes]['type'] == 'entity' and self.G[nodes]['weight'] > 1:self.important_nodes.append(nodes)def avarege_degree(self):print(f"self.G.number_of_nodes(): {self.G.number_of_nodes()}")print(f"dict(self.G.degree()).values()): {dict(self.G.degree()).values()}")average_degree = sum(dict(self.G.degree()).values())/self.G.number_of_nodes()return average_degreedef defult_k(self):k = round(np.log(self.G.number_of_nodes())*self.avarege_degree()**(1/2))return kdef betweenness_centrality(self):self.betweenness = nx.betweenness_centrality(self.G,k=10)average_betweenness = sum(self.betweenness.values())/len(self.betweenness)scale = round(math.log10(len(self.betweenness)))for node in self.betweenness:if self.betweenness[node] > average_betweenness*scale:if self.G.nodes[node]['type'] == 'entity' and self.G.nodes[node]['weight'] > 1:self.important_nodes.append(node)def main(self):self.K_core()self.console.print('[bold green]K_core done[/bold green]')self.betweenness_centrality()self.console.print('[bold green]Betweenness done[/bold green]')self.important_nodes = list(set(self.important_nodes))return self.important_nodes
