【系统架构设计（20）】构件与中间件技术

一、本文知识覆盖范围

1、构件与中间件的意义

构件与中间件技术是软件工程中关于软件复用和系统集成的核心技术。这些知识解决的根本问题是：如何像搭积木一样构建软件系统，而不是每次都从零开始编写代码。

构件与中间件的意义：

1. 提高开发效率：掌握构件复用，可以将开发时间从几个月缩短到几周
2. 降低系统风险：使用经过验证的构件，比自己开发新代码更可靠
3. 统一技术标准：理解中间件原理，能够设计出更好的系统架构
4. 解决集成难题：掌握跨平台集成技术，处理复杂的企业级系统



2、 知识体系概览

本文涵盖构件与中间件技术的完整知识体系：

知识模块	具体内容	学习重点
构件基础理论	构件定义、特性对比、分类标准	理解构件与模块、对象的区别
中间件核心技术	中间件概念、分类、应用优点	掌握不同中间件的适用场景
构件复用实践	检索、评估、修改、组装方法	学会构件复用的完整流程
标准化技术	CORBA、J2EE、DNA 2000三大标准	了解主流构件技术标准



三、构件技术详解

1、 构件是什么

构件就是可以独立部署、重复使用的软件组装单元。

三个核心定义对比：

定义角度	核心内容	实际例子
组装视角	有规范接口、可独立部署、第三方组装	支付宝的支付SDK，有标准接口，可独立部署，任何电商网站都能集成
系统视角	系统中有价值、独立、可替换的部分	视频网站的播放器组件，功能独立，可以从Flash播放器替换为HTML5播放器
服务视角	独立发布、通过接口访问服务	腾讯地图API，独立发布，其他应用通过接口调用定位服务



构件与传统开发方式的区别：

传统开发：每个项目都要写登录功能
项目A：写登录代码 → 项目B：又写登录代码 → 项目C：还是写登录代码构件开发：开发一个登录构件，所有项目复用
登录构件 → 项目A调用 → 项目B调用 → 项目C调用

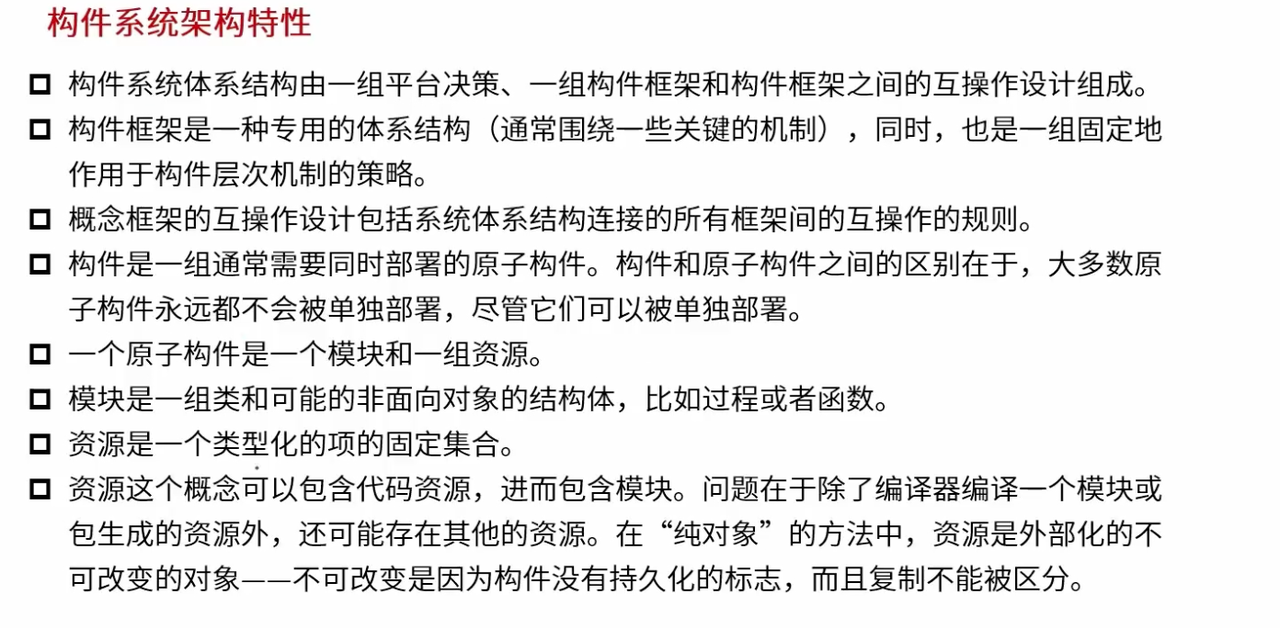

2、构件的核心特性

与模块、对象的本质区别：

特性	传统模块	面向对象	软件构件	实际影响
部署方式	编译时绑定	编译时绑定	独立部署	构件可以单独更新，不影响其他部分
状态管理	可能有全局状态	有外部可见状态	无外部可见状态	构件更容易测试和维护
复用范围	限于当前项目	限于当前项目	跨项目复用	一次开发，多处使用

实际应用例子：

• 模块例子：C语言的函数库，需要编译链接到程序中
• 对象例子：Java的类，可以看到对象的属性状态
• 构件例子：Docker容器，完全封装，只通过接口交互



3、 构件分类及应用

构件类型	特点	典型例子	使用方式
独立成熟构件	经过大量验证，接口隐藏	MySQL数据库、Nginx服务器	直接使用命令操作，不需要了解内部
有限制构件	有使用条件，可能冲突	Spring框架的各种组件	需要注意版本兼容性和配置
适应性构件	处理了兼容性问题	ActiveX控件、浏览器插件	可以直接在不同环境使用
装配构件	已经组装好的产品	Office套件、ERP系统	通过配置和定制来使用
可修改构件	支持定制修改	开源框架如Django、Rails	可以根据需要修改和扩展



四、中间件技术详解

1、 中间件是什么

中间件是位于操作系统和应用程序之间的软件，提供通用服务和标准接口。

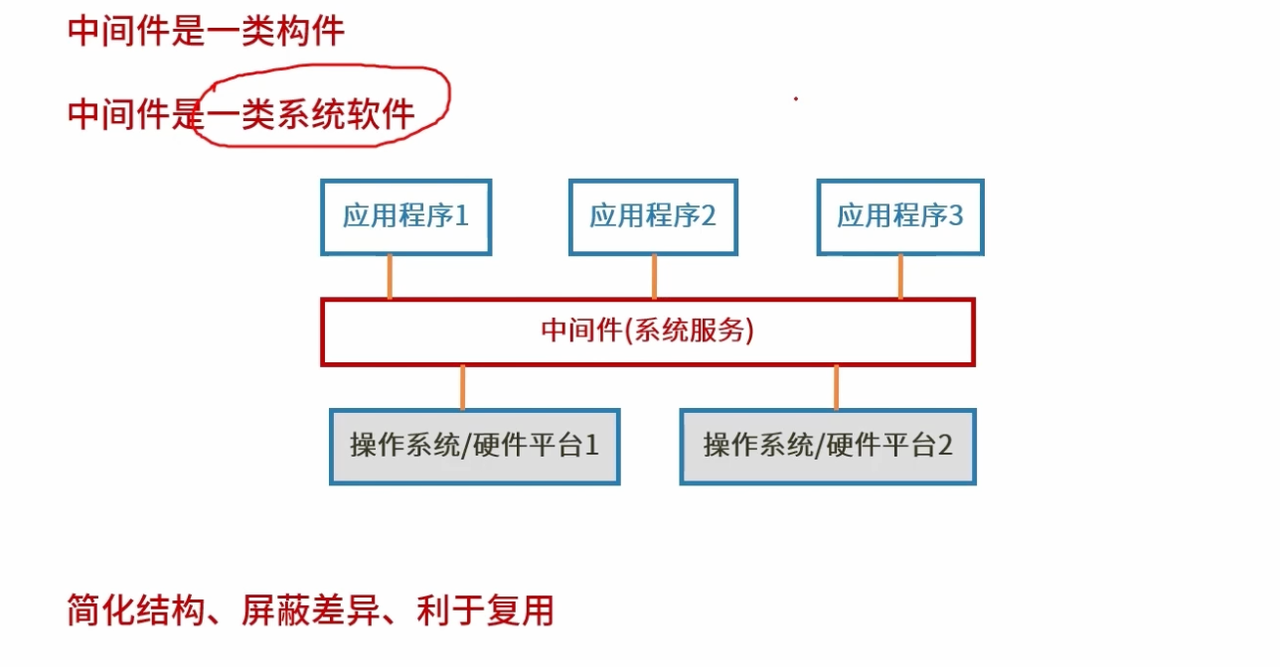

中间件的双重身份：

1. 作为构件：可以独立部署，有标准接口
2. 作为系统软件：为应用程序提供基础服务

实际例子：

应用程序层：电商网站、在线银行、视频网站↑
中间件层：Web服务器(Tomcat)、消息队列(RabbitMQ)、数据库连接池↑
操作系统层：Windows、Linux、Unix

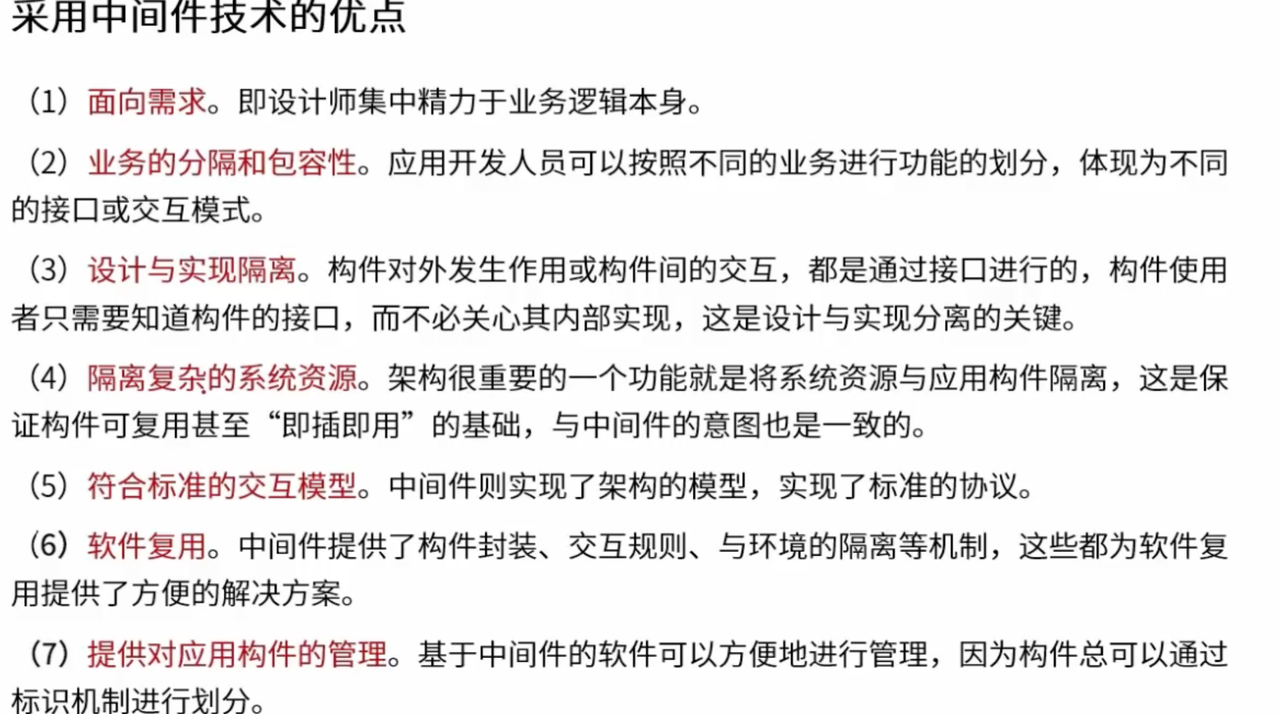

2、中间件的核心作用

三个主要作用及实例：

作用	具体功能	不用中间件的问题	使用中间件的好处
简化结构	封装复杂的底层操作	每个程序都要写网络通信代码	调用中间件API即可实现通信
屏蔽差异	统一不同平台的接口	同一程序在Windows和Linux上要写两套代码	一套代码在所有平台运行
利于复用	多个应用共享服务	每个应用都要实现日志功能	所有应用使用同一个日志中间件

具体应用实例：消息中间件例子（如RabbitMQ）：

不用中间件：
订单系统 → 直接调用 → 库存系统 → 直接调用 → 物流系统
问题：如果库存系统宕机，订单系统也会被阻塞用消息中间件：
订单系统 → 发消息到队列 → 库存系统从队列取消息处理
优点：库存系统宕机不影响订单系统，消息不会丢失



3、 中间件分类及应用场景

主要中间件类型及实际应用：

中间件类型	核心功能	典型产品	实际应用场景
通信中间件	系统间消息传递	RabbitMQ、Kafka	电商系统：订单→支付→物流的消息传递
Web服务器中间件	HTTP请求处理	Tomcat、Nginx	网站：处理用户访问请求，负载均衡
数据库中间件	数据访问管理	MyBatis、Hibernate	应用程序：简化数据库操作，连接池管理
事务中间件	分布式事务	Tuxedo、JTA	银行系统：转账涉及多个账户的一致性
安全中间件	身份认证授权	Spring Security、OAuth	企业系统：统一登录，权限控制

实际部署架构例子：

大型电商系统架构：
用户浏览器 → Nginx(负载均衡) → Tomcat(应用服务器) →
Spring框架(业务处理) → MyBatis(数据访问) → MySQL数据库↓RabbitMQ(消息队列) → 库存服务、物流服务



五、构件复用实践

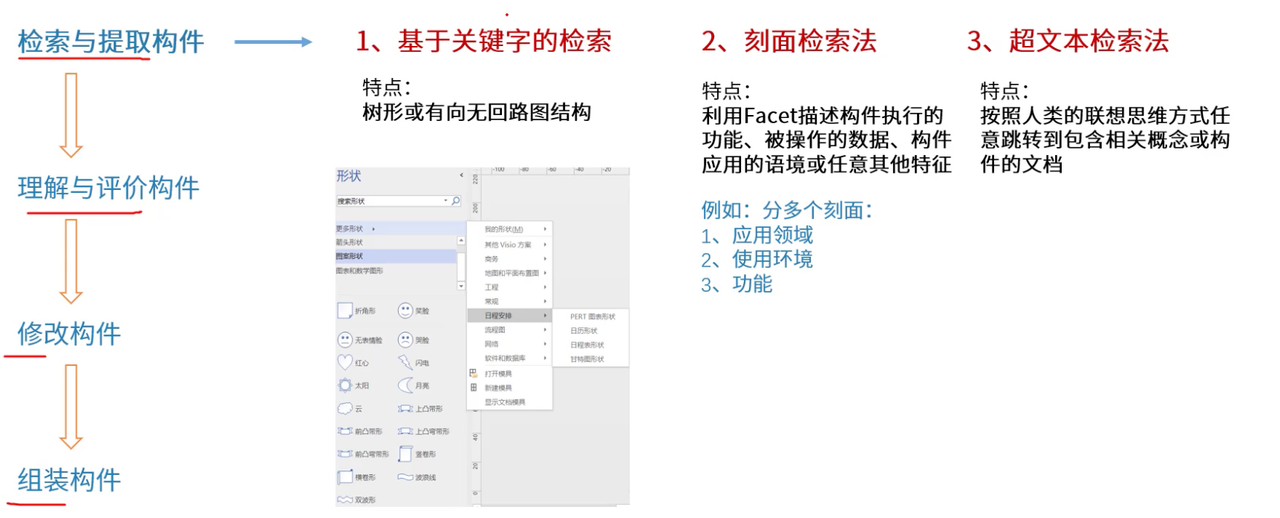

1、 构件复用的完整流程

构件复用包含检索→理解评价→修改→组装四个步骤。

实际项目中的复用流程：

步骤	具体操作	实际例子	注意事项
检索构件	在构件库中查找合适组件	在GitHub搜索"用户认证"相关组件	关键字要准确，考虑多种搜索方式
理解评价	分析构件功能和质量	查看组件文档、测试用例、用户评价	重点关注接口设计和性能表现
修改适配	调整构件适应项目需求	修改配置参数，扩展部分功能	尽量通过配置而非修改代码
组装集成	将构件集成到系统中	引入依赖，调用接口，测试功能	注意版本兼容性和接口匹配



2、 构件检索方法

三种主要检索方法：

检索方法	工作原理	适用场景	实际工具例子
关键字检索	输入关键词匹配	明确知道需要什么功能	GitHub搜索、Maven仓库搜索
刻面检索	多维度筛选	需要精确匹配多个条件	软件商店的分类筛选
超文本检索	通过链接跳转发现	探索相关或类似功能	文档中的相关链接推荐

实际检索例子：

需求：为Java Web项目找一个JSON处理组件关键字检索：在Maven仓库搜索"JSON Java"
结果：Jackson、Gson、FastJSON等刻面检索：
- 语言：Java
- 功能：JSON处理
- 许可证：Apache 2.0
- 活跃度：最近一年有更新超文本检索：
看Jackson文档时，发现推荐的相关组件链接

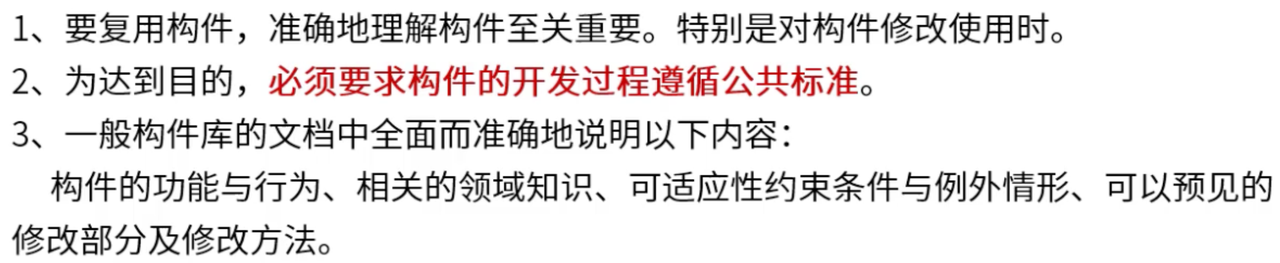

3、 理解和评价构建

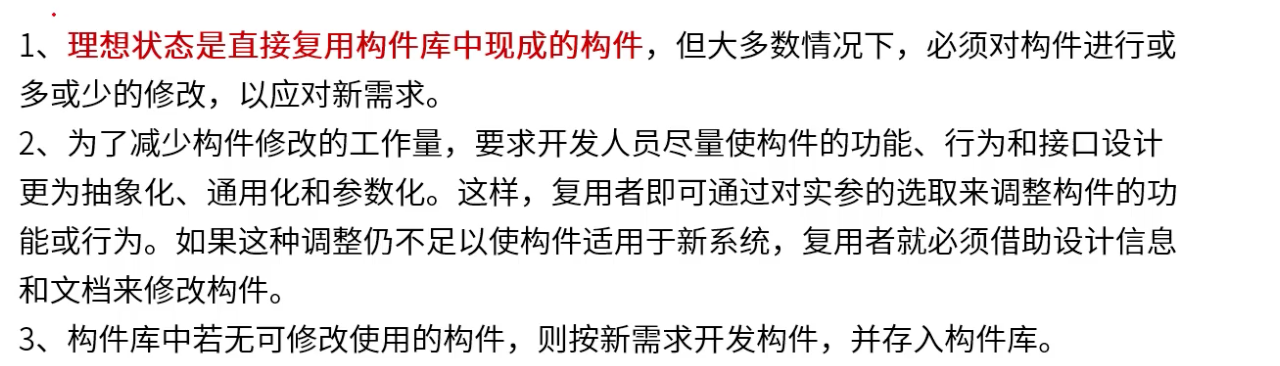

4、 修改构建



5、 构件组装方法

三种组装方式及应用：

组装方式	技术特点	适用场景	实际例子
基于功能组装	子程序调用和参数传递	功能相对独立的组件	调用工具类方法：DateUtils.format(date, "yyyy-MM-dd")
基于数据组装	围绕数据流程组织	数据处理类应用	数据处理管道：读取→转换→验证→存储
面向对象组装	继承和接口实现	需要扩展已有功能	继承Spring的Controller类，重写特定方法

组装失配问题及解决：

失配类型	问题表现	解决方法	预防措施
版本不兼容	运行时报错，方法找不到	升级或降级相关组件版本	使用依赖管理工具检查兼容性
接口不匹配	参数类型错误，返回值不符	编写适配器代码转换接口	详细阅读接口文档
环境依赖冲突	缺少运行环境，配置冲突	统一环境配置，隔离冲突组件	使用容器化技术隔离环境

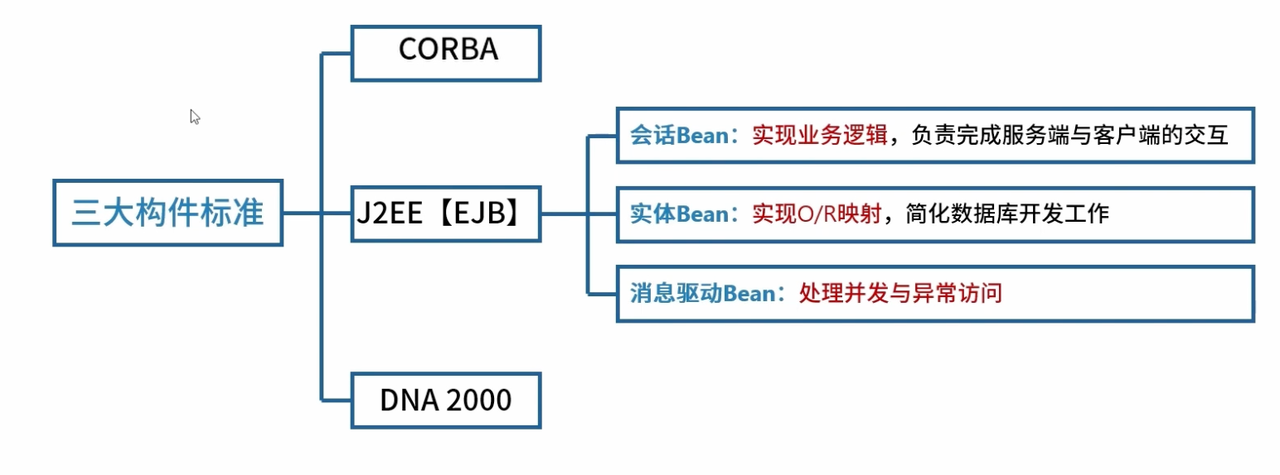

六、三大构件标准

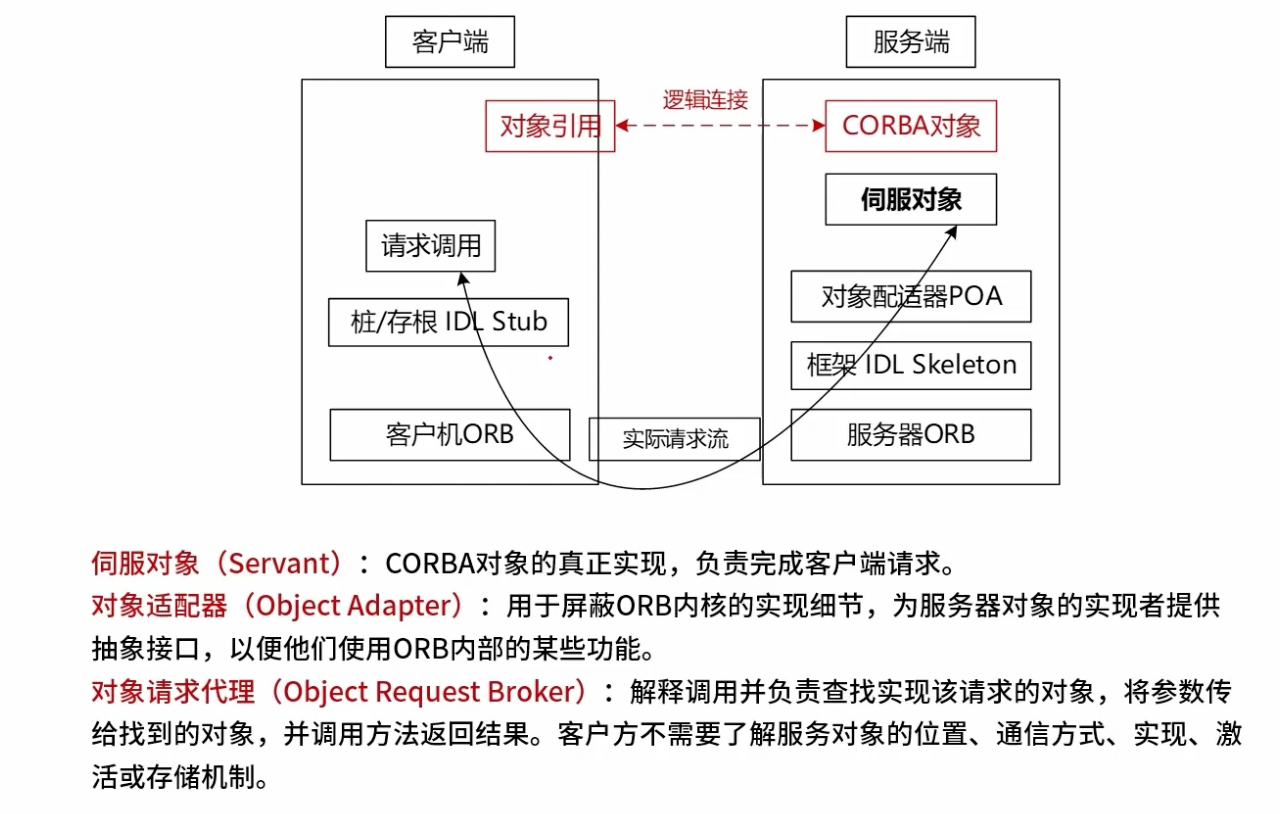

1、 CORBA标准

CORBA解决什么问题：
不同编程语言、不同操作系统的程序如何互相调用？

核心机制：

Java程序 → CORBA → C++程序
Python程序 → CORBA → .NET程序

实际应用例子：
银行系统中，前端用Java开发，核心业务用C++，数据库接口用Python：

Java前端 → 通过CORBA调用 → C++核心业务逻辑 → 通过CORBA调用 → Python数据库接口



2、J2EE/EJB标准

J2EE解决什么问题：
Java企业应用开发的标准化，提供事务管理、安全控制、并发处理等企业级服务。

三种Bean类型及应用：

Bean类型	主要功能	实际应用例子
会话Bean	处理业务逻辑	电商系统的订单处理服务：创建订单、计算价格、确认支付
实体Bean	数据库对象映射	用户信息Bean：对应数据库的用户表，提供增删改查操作
消息驱动Bean	异步消息处理	邮件发送服务：接收发送邮件的消息，异步处理邮件发送

实际项目架构：

Web层(JSP/Servlet) → 业务层(Session Bean) → 数据层(Entity Bean) → 数据库↓消息队列(Message-Driven Bean)



3、 DNA 2000标准

DNA 2000解决什么问题：
Windows平台上的分布式应用开发标准化。

典型应用场景：

• Office套件的组件集成
• Windows桌面应用的插件系统
• IE浏览器的ActiveX控件

实际例子：

Word文档中嵌入Excel表格：
Word程序 → 通过COM+调用 → Excel组件 → 显示表格界面



七、实际应用指导

1、 技术选择指南

不同场景的技术选择：

应用场景	推荐技术	选择理由	实施要点
Java企业应用	Spring Boot + 微服务	生态成熟，组件丰富	使用Spring Cloud进行服务治理
跨语言系统集成	REST API + JSON	简单通用，易于实现	设计统一的API规范
高性能消息处理	Kafka + 流处理	高吞吐量，低延迟	合理设计分区和副本策略
遗留系统现代化	适配器模式 + API网关	渐进式改造，风险可控	先包装接口，再逐步替换



2、总结

构件与中间件技术是现代软件开发的重要基础，通过学习这些知识，我们能够：

1. 理解软件复用的本质：从重复开发转向组装式开发
2. 掌握系统集成的方法：使用中间件解决跨平台、跨语言问题
3. 学会构件复用的技能：检索、评估、修改、组装构件的完整流程
4. 了解主流技术标准：CORBA、J2EE、DNA 2000的应用场景

这些知识直接应用于企业级系统开发、分布式系统设计、微服务架构实施等实际工作中，是软件架构师和高级开发人员必须掌握的核心技术。
