vggt代码详解

news 2025/9/6 18:32:36

参考VGGT|基于视觉几何的 Transformer 网络 代码详解_vggt 源代码-CSDN博客

VGGT：Visual Geometry Grounded Transformer&&代码逐行解析（一）-CSDN博客

VGGT[CVPR 2025 BEST PAPER] 论文 + 代码 最详细解析 新手小白友好型 - double-M的文章 - 知乎
https://zhuanlan.zhihu.com/p/1922807676762567215

CVPR 2025|VGGT|基于视觉几何的 Transformer 网络-CSDN博客

一、Block类

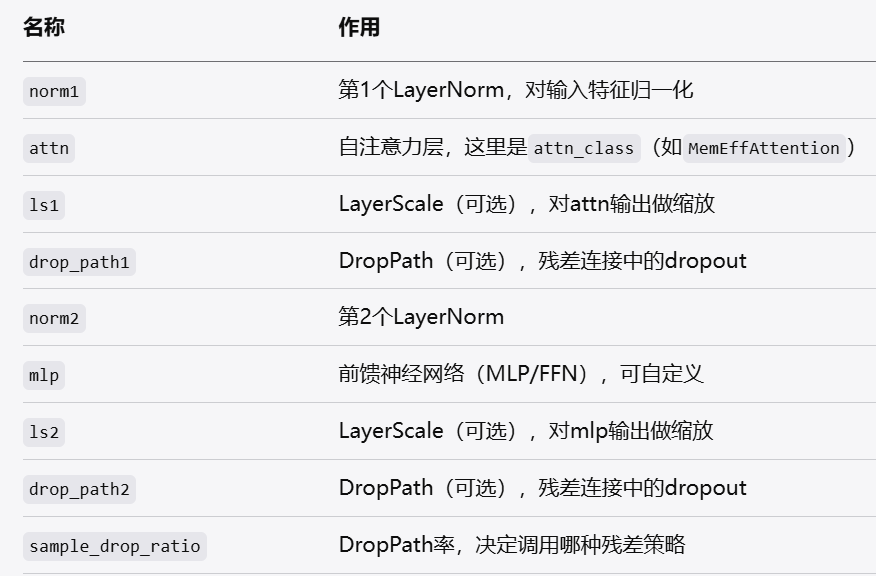

标题成员变量（你构造的结构）


Block的forward流程

def attn_residual_func(x, pos=None):return self.ls1(self.attn(self.norm1(x), pos=pos))
def ffn_residual_func(x):return self.ls2(self.mlp(self.norm2(x)))

def attn_residual_func
归一化 -> 自注意力 -> LayerScale

def ffn_residual_func(x):
归一化 -> MLP -> LayerScale

if self.training and self.sample_drop_ratio > 0.1:
# 训练时大DropPath率，使用stochastic depth残差
x = drop_add_residual_stochastic_depth(
x, pos=pos, residual_func=attn_residual_func, sample_drop_ratio=self.sample_drop_ratio
)
x = drop_add_residual_stochastic_depth(
x, residual_func=ffn_residual_func, sample_drop_ratio=self.sample_drop_ratio
)
elif self.training and self.sample_drop_ratio > 0.0:
# 训练时小DropPath率，普通DropPath残差
x = x + self.drop_path1(attn_residual_func(x, pos=pos))
x = x + self.drop_path1(ffn_residual_func(x)) # FIXME: drop_path2
else:
# 推理阶段（或无DropPath），正常残差
x = x + attn_residual_func(x, pos=pos)
x = x + ffn_residual_func(x)
训练时用DropPath或StochasticDepth随机丢弃部分残差分支（以增强正则化）
推理时只做普通残差


 每个Block的工作流程（结构图）

A[输入x] --> L1[LayerNorm1]
L1 --> ATN[MemEffAttention/自定义Attention]
ATN --> LS1[LayerScale1]
LS1 --> DP1[DropPath1]
DP1 --> R1[残差加法1]
R1 --> L2[LayerNorm2]
L2 --> MLP[MLP/FFN]
MLP --> LS2[LayerScale2]
LS2 --> DP2[DropPath2]
DP2 --> R2[残差加法2]
R2 --> Out[输出x]

forward主逻辑就是：归一化->注意力->LayerScale->DropPath->残差->归一化->MLP->LayerScale->DropPath->残差

for blk in self.blocks:if self.training:x = checkpoint(blk, x, use_reentrant=self.use_reentrant)else:x = blk(x)
  • block 就是 Transformer 中的“层”，包含自注意力+MLP等结构
  • for blk in self.blocks: 是让输入的tokens依次通过每一层Transformer Block，每一层都更新token特征,共创建24个Block

  • 如果训练时用checkpoint包裹，则是为了节省显存（梯度反向传播时再重新计算中间激活值）。

二、机器学习相关

1.浅层深层特征融合

  • ​浅层特征​：提供零散的拼图碎片（靠近输入层，细节清晰，但不知道拼出来是什么）。
  • ​深层特征​：提供拼图完成图（靠近输出层，语义，知道最终是“城堡”，但碎片模糊）。
  • ​特征融合​：
    把完成图（深层）当作指导，将碎片（浅层）按图拼合——既知道目标（语义），又保留碎片细节（位置精准）。
特征类型​​提取位置​​信息类型​​分辨率​​感受野​​典型用途​
浅层特征网络前几层细节（边缘、纹理）高小小目标检测、细节恢复
深层特征网络后几层语义（物体类别）低大物体分类、场景理解

深层特征上采样（放大），浅层特征下采样（缩小），最后每层分辨率一致

2.卷积

参考【深度学习笔记】卷积的输入输出的通道、维度或尺寸变化过程_卷积核个数与输入输出通道数关系-CSDN博客

nn.Conv2d(conv2_in_channels, head_features_2, kernel_size=3, stride=1, padding=1),
  • conv2_in_channels​：输入特征图的通道数（即上一层的输出通道数）。
  • ​head_features_2​：输出通道数（由out_channels参数指定）。
  • ​kernel_size=3​：使用3×3卷积核
  • stride=1：步长为1
  • padding=1​：边缘填充1圈像素

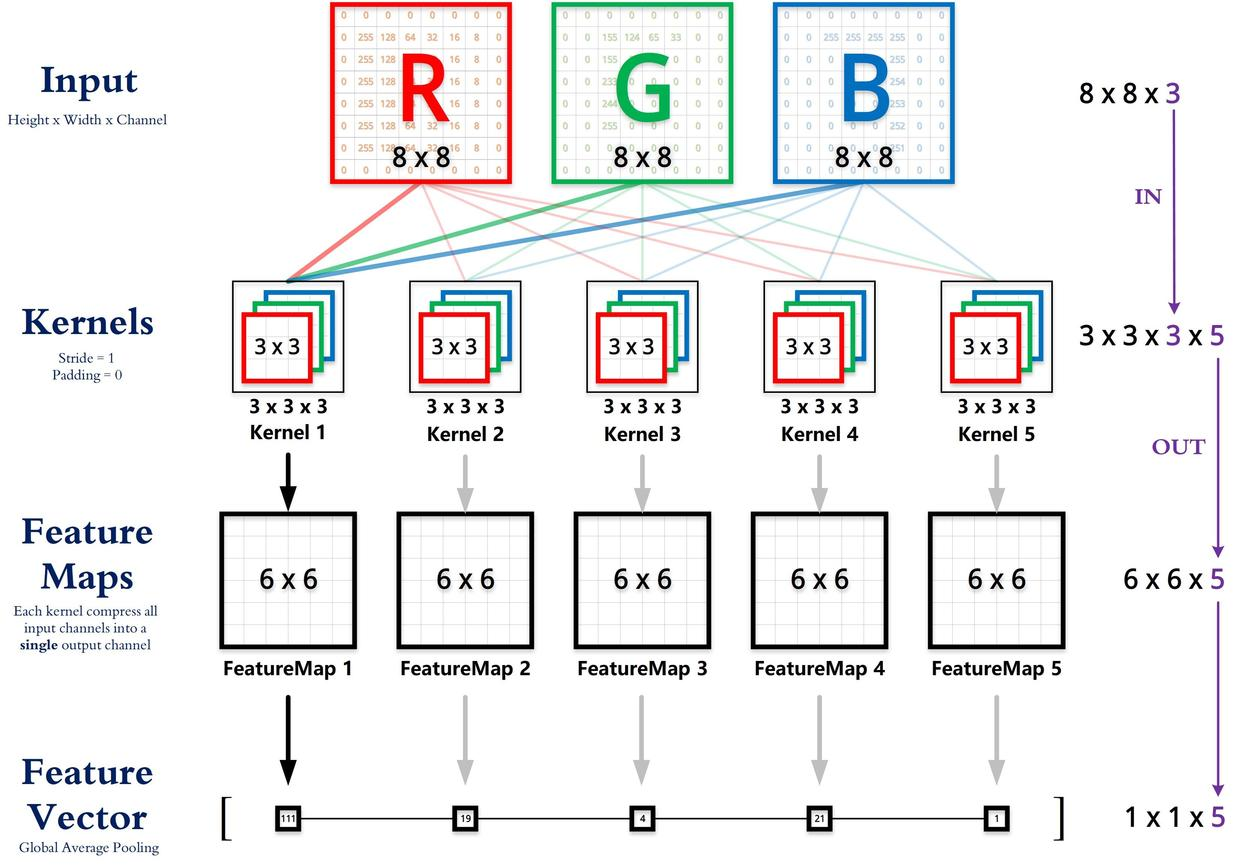

卷积核的输入通道数（in depth）由输入矩阵的通道数所决定。

输出矩阵的通道数（out depth）由卷积核的输出通道数所决定。

输出矩阵的高度和宽度由下面的公式计算，没有考虑Bias 参数。

除法部分有小数向下取整

 1 x 1 卷积就是将输入矩阵的通道数量缩减后输出（512 降为 32），并保持它在宽度和高度维度上的尺寸（227 x 227）。

  • 原理是什么？卷积核的个数决定了输出的特征图的个数，也就是特征图的通道数，或者说是卷积后的输出的通道数，因此可以使用远小于原来的输入特征图通道数个1×1卷积核来压缩通道数。
    在这里插入图片描述

反卷积

三、demo.gradio.py

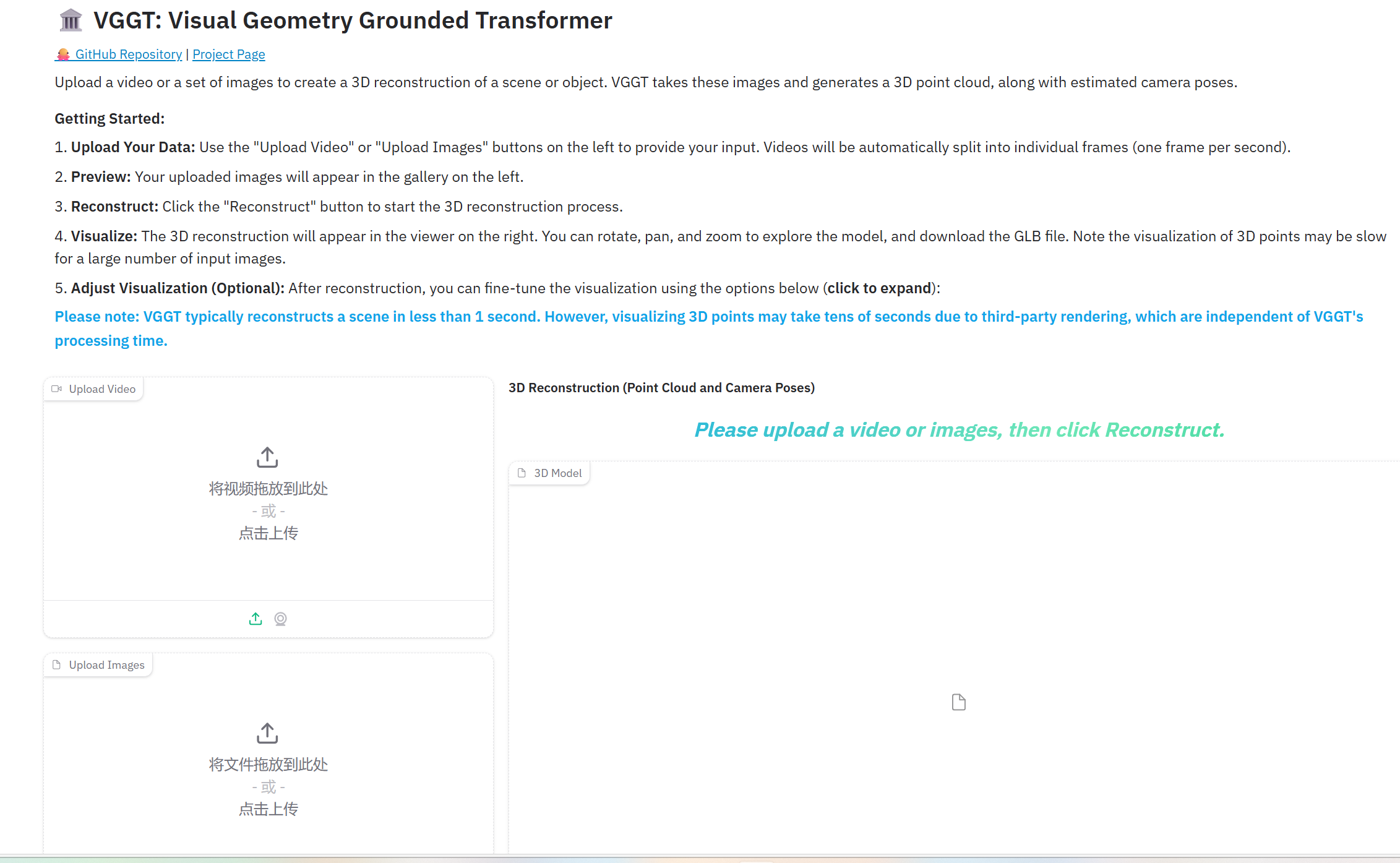

流程

 1. 系统初始化
- 加载VGGT模型权重
- 初始化CUDA设备支持

2. 用户数据上传处理

handle_uploads() → update_gallery_on_upload()

- 用户上传视频或图片
- 视频按1帧/秒提取关键帧
- 创建唯一目录存储处理文件
- 显示预览图库

 3. 3D重建核心流程

submit_btn.click() → gradio_demo() → run_model()

 3.1 图像预处理
- 读取目标目录中的所有图像
- 使用 [load_and_preprocess_images()] 统一处理为518×518尺寸
- 转换为PyTorch张量格式

 3.2 模型推理
- 运行VGGT模型进行推理
- 输出包括：
  - [pose_enc]: 相机姿态编码(9维)
  - [depth]: 深度图
  - world_point: 3D点云
  - 等其他预测结果

 3.3 坐标变换处理
- 使用 [pose_encoding_to_extri_intri()]将姿态编码转换为外参和内参矩阵
- 使用 [unproject_depth_map_to_point_map()]从深度图生成3D世界坐标

3.4 3D可视化生成
- 保存预测结果为 `.npz` 文件
- 使用 [predictions_to_glb()] 将预测结果转换为GLB格式3D模型
- 在Gradio界面中显示3D模型

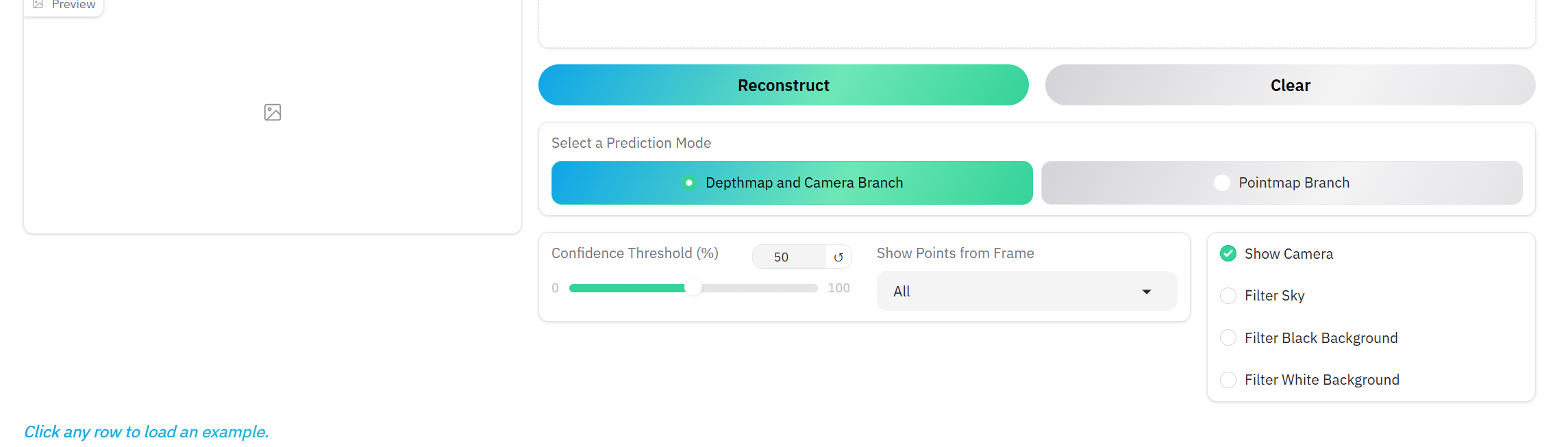

 4. 交互式可视化调整

update_visualization()

- 置信度阈值过滤
- 帧选择过滤
- 相机位置显示控制
- 天空/背景点过滤
- 预测模式选择

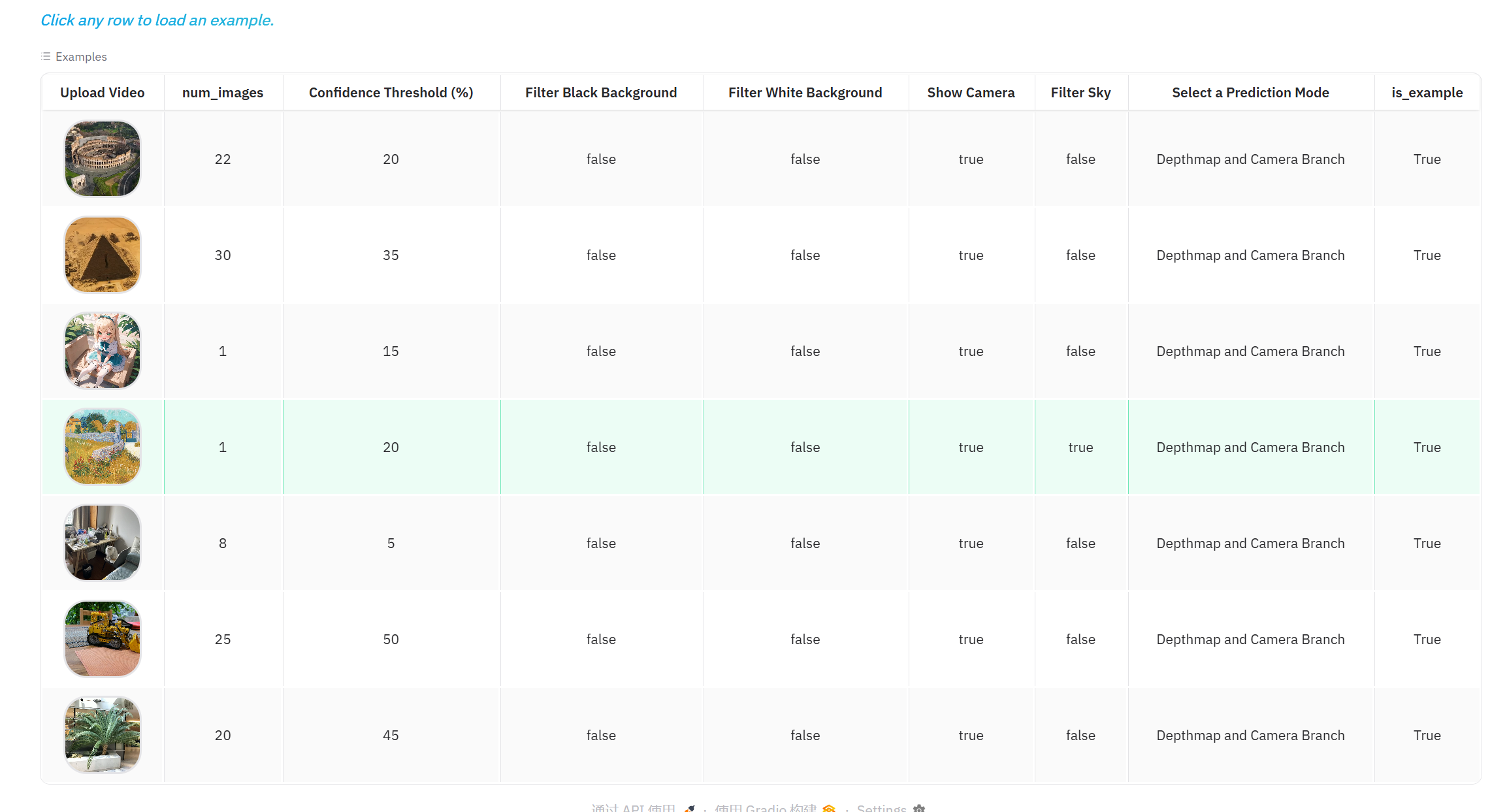

5. 示例数据处理
- 提供预设示例视频
- 一键加载和处理示例数据

整个流程实现了从2D图像到3D点云的完整重建和可视化，用户可以通过界面交互调整重建结果的显示效果。

1.is_example

只有当 is_example 为 "False" 时，才允许进行实时参数调整和可视化更新

加载示例数据时设置为true，自己上传文件时没有设置，保持之前的值

点击“重建”后将 is_example 设置为 "False"

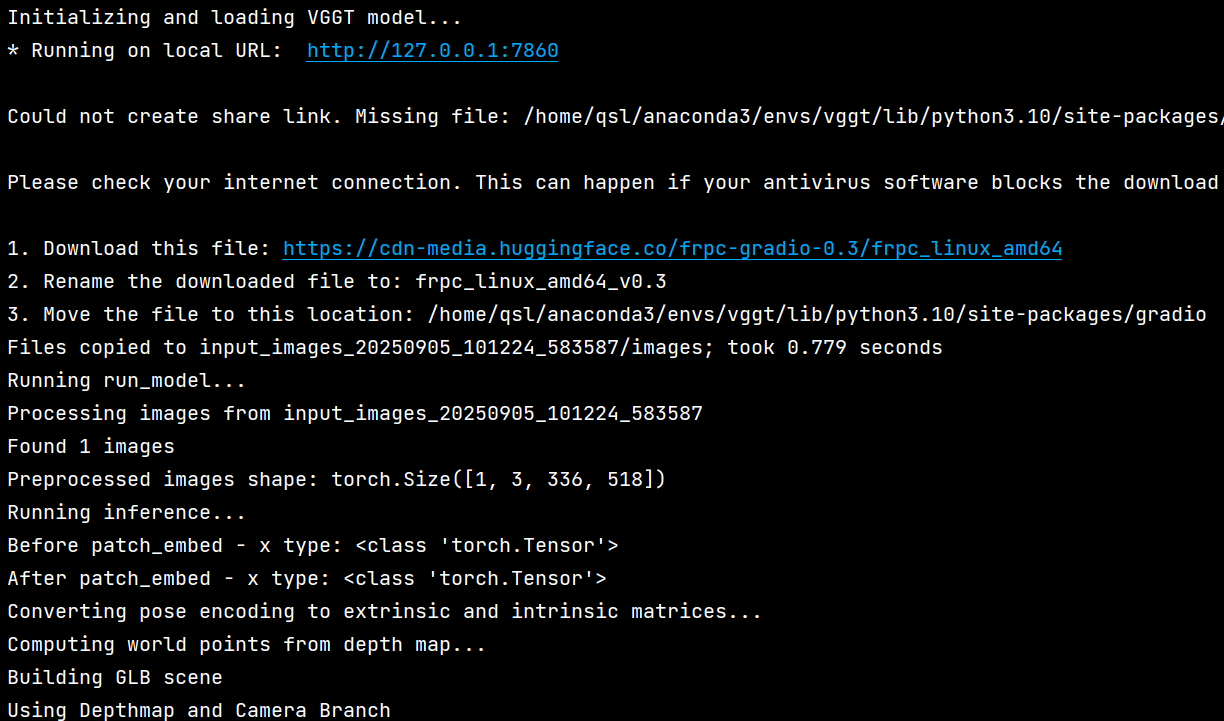

2.运行结果

3.vggt

其关键组件和输出包括：

  1. ​Aggregator（特征聚合器）​​：这是VGGT的核心。它使用DINOv2模型从输入图像中提取图像块（Patch Tokens），并为每张图像添加一个相机标记（Camera Token）​和几个注册标记（Register Tokens）​。然后，通过交替注意力机制（Alternating-Attention）​​（帧内注意力和全局注意力）处理这些标记，生成丰富的特征表示。
  2. ​预测头（Heads）​​：Aggregator产生的特征会被送到不同的预测头进行特定任务的预测：
    • ​Camera Head​：从特征中预测每一帧图像的相机参数。其输出是一个9维的姿态编码（pose_enc）​，参数化了相机的旋转（四元数）、平移向量和焦距/视场角信息。该头部采用迭代细化的方式，逐步提升预测精度。
    • ​DPT Head​：用于生成密集预测图，例如深度图（depth）​​ 和点图（Point Map）。它基于DPT（Dense Prediction Transformer）结构，将特征转换为密集的输出。
    • ​Track Head​：用于实现点跟踪功能。
  3. 姿态编码 (pose_enc) 被解码为具体的相机外参矩阵 (extrinsic)​​ 和相机内参矩阵 (intrinsic)​。外参矩阵描述了相机在世界坐标系中的位置和朝向，内参矩阵描述了相机内部的成像参数。
  4. 利用深度图、相机外参和内参，通过反投影将图像中的每个像素点转换到 3D 世界坐标系中，生成点云（世界坐标）

四、由利用深度图、外参和内参计算世界坐标

unproject_depth_map_to_point_map(depth_map, extrinsic, intrinsic)​
此函数利用深度图、相机外参和内参，通过反投影计算图像中每个像素点在3D世界坐标系中的位置。

  • ​原理​：对于深度图中的每个像素点 (u, v)，其深度值为 Z_c。利用相机内参矩阵可以将其反向投影到相机坐标系下的3D点 (X_c, Y_c, Z_c)。再通过相机外参矩阵（逆变换）将其转换到世界坐标系，得到最终的3D点 (X_w, Y_w, Z_w)。
