什么是防逆流电能表？深度解析如何实现防逆流

随着分布式光伏和储能系统越来越多地接入电网，一种被称为“逆流”的现象——即电能从用户端反向流入公共电网，成为了电力系统稳定运行的新挑战。

PART.1什么是防逆流电能表

防逆流电能表是一种专门用于检测并防止电流或能量在电力系统中反向流动的智能仪表 。

它主要应用在新能源发电系统（如光伏并网系统、储能系统）中，当这些系统产生的电量超过当地负荷需求时，能有效防止多余电量反向流入公共电网，从而保障电网安全稳定运行

PART.2防逆流电表的工作原理

1、系统组成：在入户进线侧总线上安装防逆流电表和CT互感器，实时监测母线上的功率、电流大小及方向。逆变器与防逆流电表通过通讯线连接。

2、工作原理：❶当检测到有电流流向电网时（即出现反向电流），❷防逆流电表通过通讯方式将逆流功率数据传输给逆变器。❸逆变器接收到指令后，迅速响应，降低其输出功率，确保光伏电站流向电网的电流始终接近于0，从而实现防逆流。

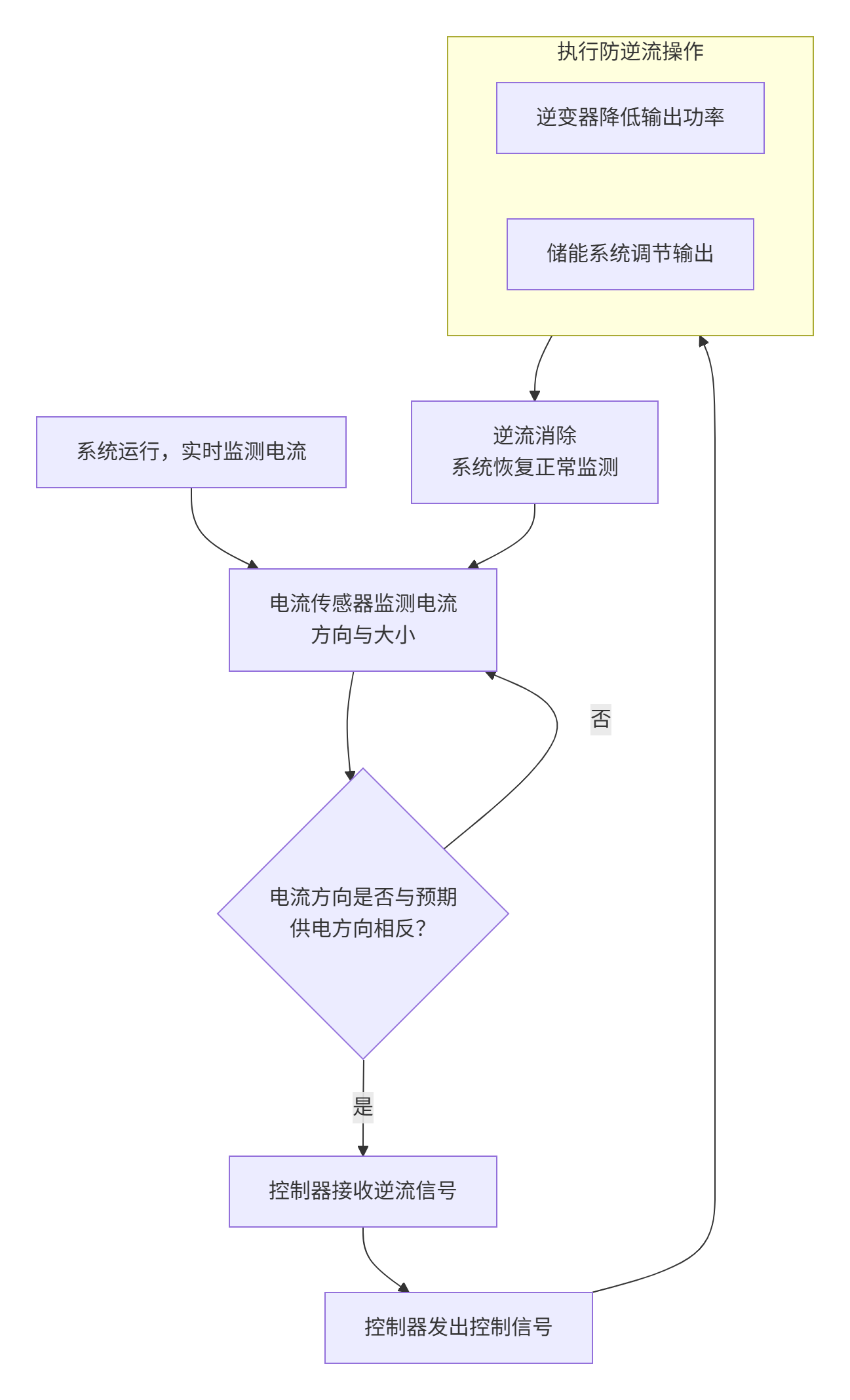

进一步详细介绍工作原理：在这些系统中，通过电流监测（安装电流传感器来监测电流的方向和大小），当检测到电流方向与预期的供电方向相反时（即存在逆流现象），控制器（可以是单独的设备，也可以是集成在储能PCS模块中）接收来自电流传感器的信号，并根据这些信号判断是否存在逆流情况。如果检测到逆流，控制器会发出控制信号，在某些系统中，逆变器会根据检测到的电流信号降低输出功率，直至反向输出电流为零，从而实现防逆流功能；对于带有储能系统的配置，当检测到有电流流向电网时，逆变器输出减小，等到负载功率增大时再释放，做到储能变流器的输出功率随负载变化而变化。

PART.3防逆流电能表类型

防逆流电表通常是交流电能表。它们主要安装在光伏发电系统或储能系统与交流电网的连接点（即并网点），用于监测流向电网的电流方向，并在检测到逆流时快速发出信号，使逆变器调整输出功率。

在一个完整的光伏或储能系统中，既需要交流防逆流电表，也可能需要直流电表，它们分工合作：  • 交流侧（并网点） ：安装 防逆流电表 ，负责保障电网安全，防止逆流 。  • 直流侧（光伏组件与蓄电池） ：可能会安装 直流电能表 ，用于 精密监测光伏阵列的发电效率 或 蓄电池的充放电状态与效率 。 例如，通过同时读取直流侧（电池充放电量）和交流侧（系统输入输出电量）的数据，可以精准计算整个储能变流器（PCS）的转换效率。

PART.4总 结

防逆流功能的核心在于监测并网点的交流电流方向。

并网点是用户系统与公共电网的连接处，电力公司关心的是从这里送入电网的电能质量和安全。

逆流（Reverse Power Flow）指的是电能从用户端（如光伏逆变器输出）反向流入公共电网的现象。

这通常发生在分布式发电系统（如光伏、风力）的发电量超过本地负载的即时消耗时。因此，必须在并网点使用交流电表来监测。
