STM32F103按钮实验

news 2025/9/4 10:38:13

亮灯推挽输出

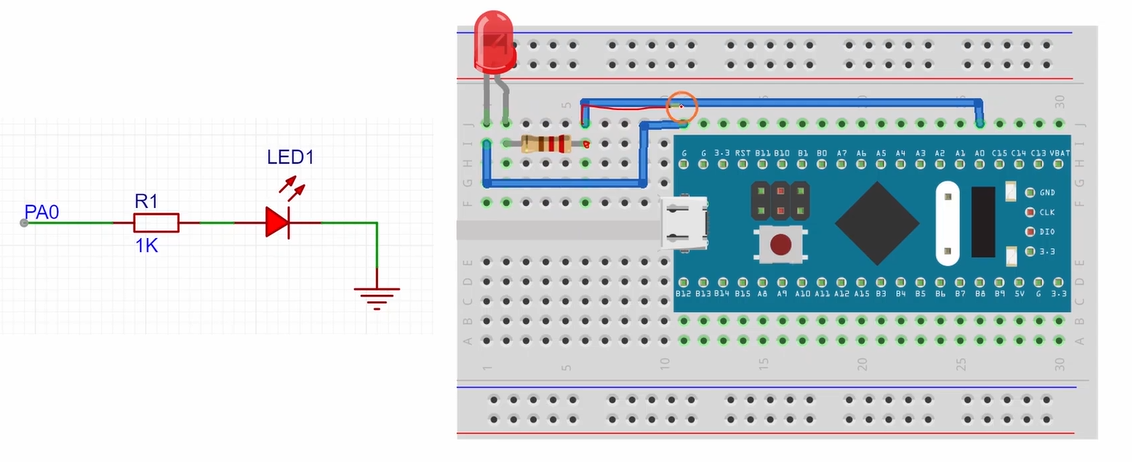

电路图

代码

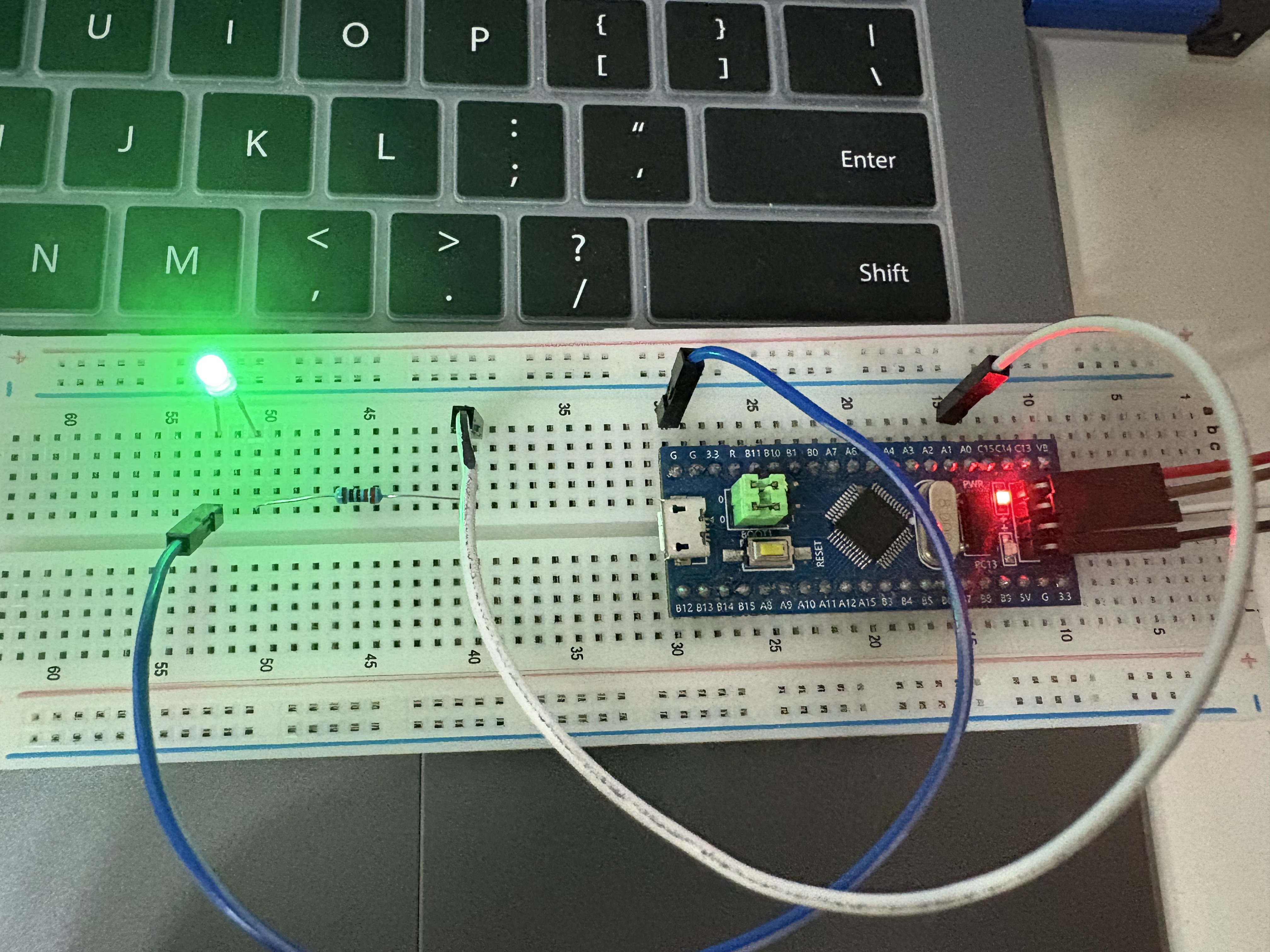

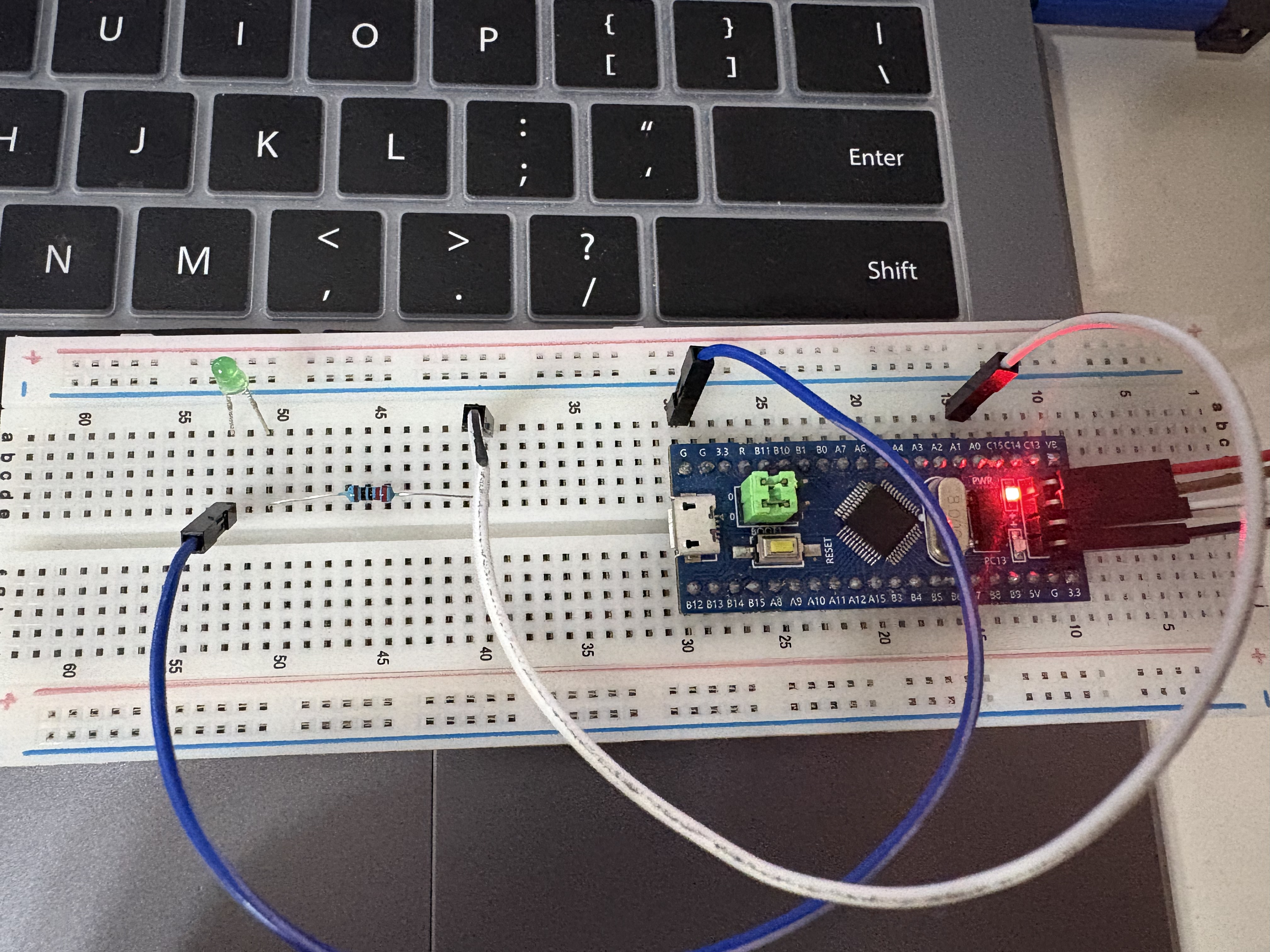

结果

按钮输入上拉模式

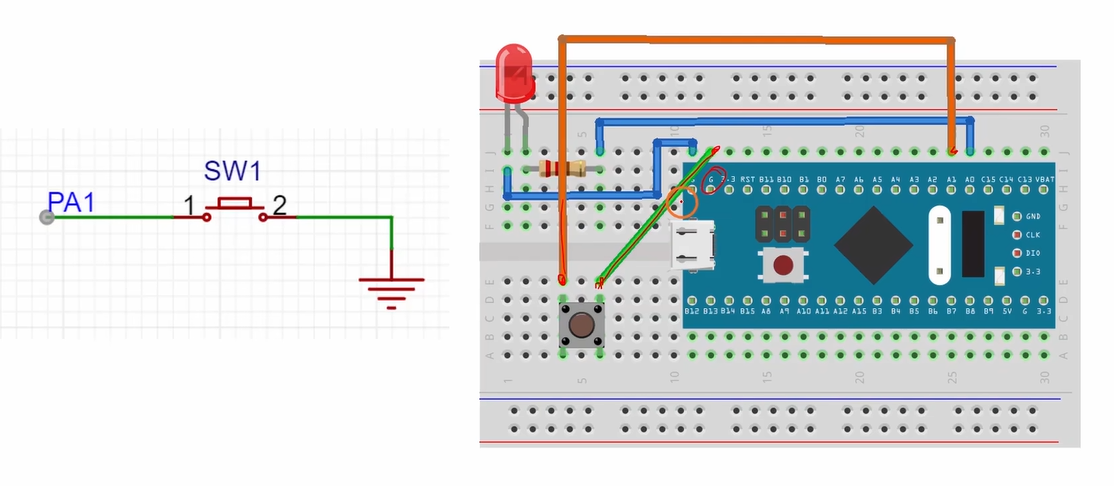

电路图

代码

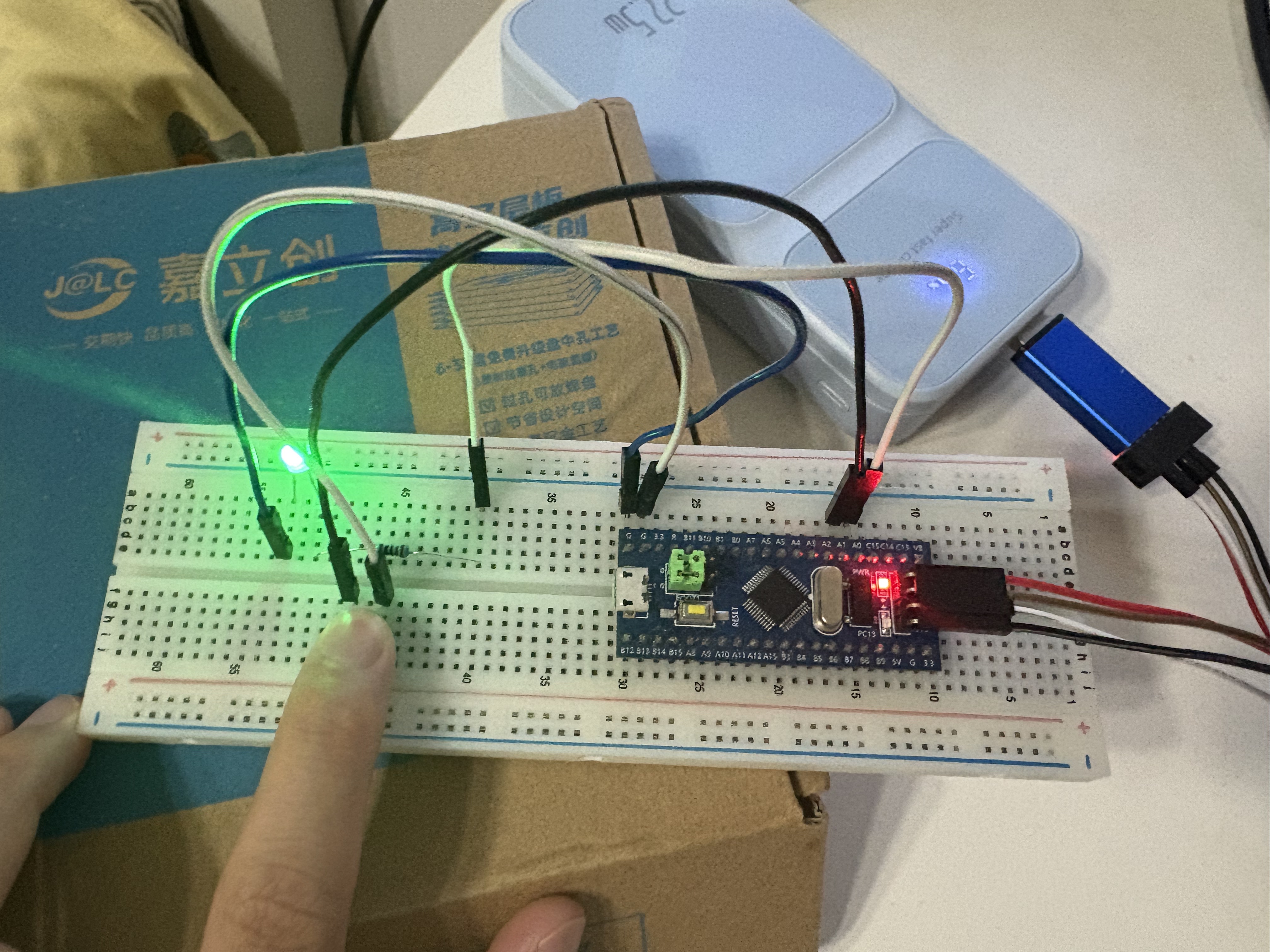

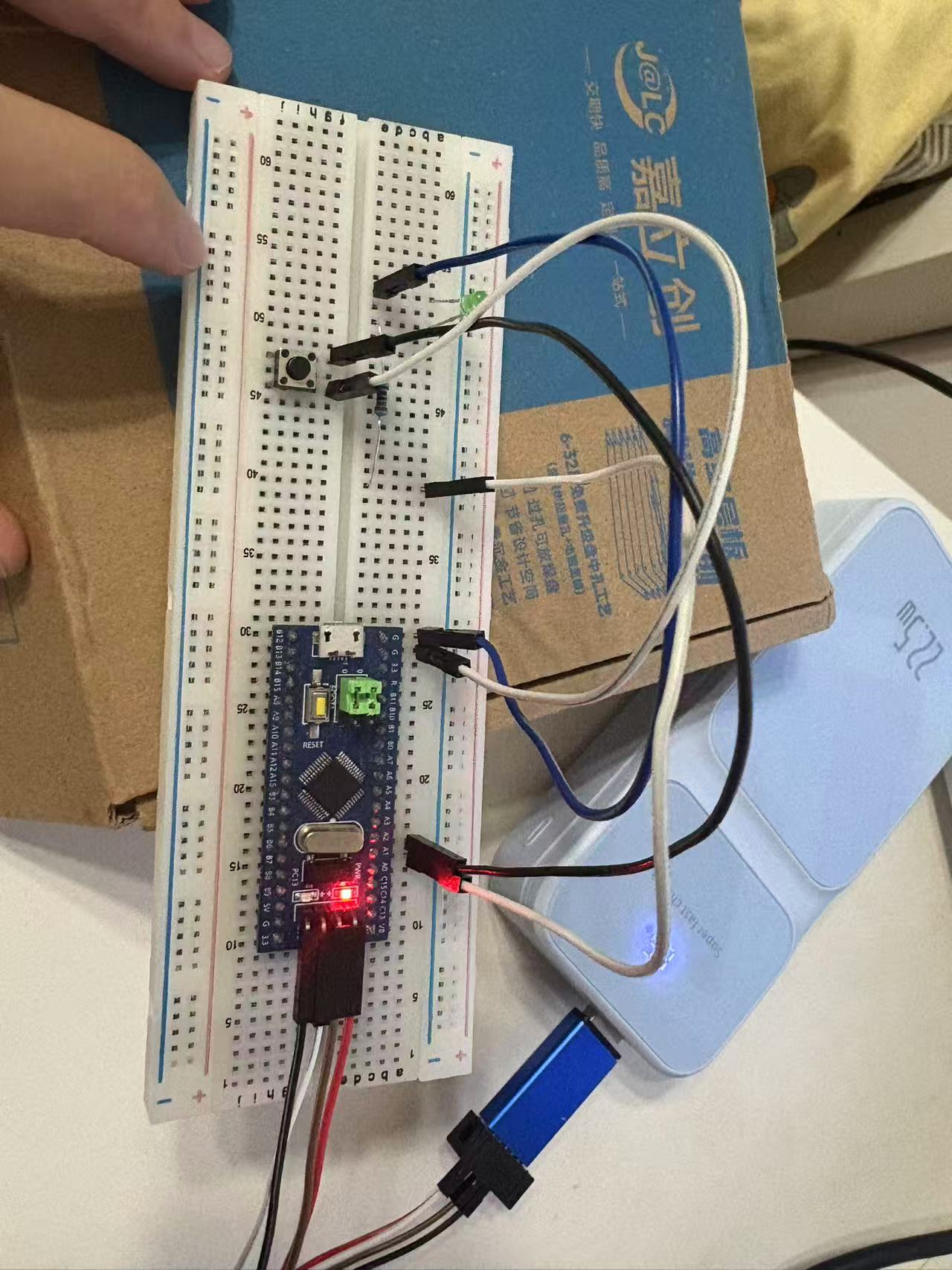

结果

亮灯推挽输出

电路图

代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
int main(void)
{//开启时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//定义结构体GPIO_InitTypeDef GPIO_InitStruct;GPIO_InitStruct.GPIO_Pin=GPIO_Pin_0;//推挽输出GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;GPIO_InitStruct.GPIO_Speed=GPIO_Speed_2MHz;//初始化GPIO_Init(GPIOA,&GPIO_InitStruct);while (1){//亮灯GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET); Delay_ms(1000);//不亮灯GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET); Delay_ms(1000);}
}

结果

按钮输入上拉模式

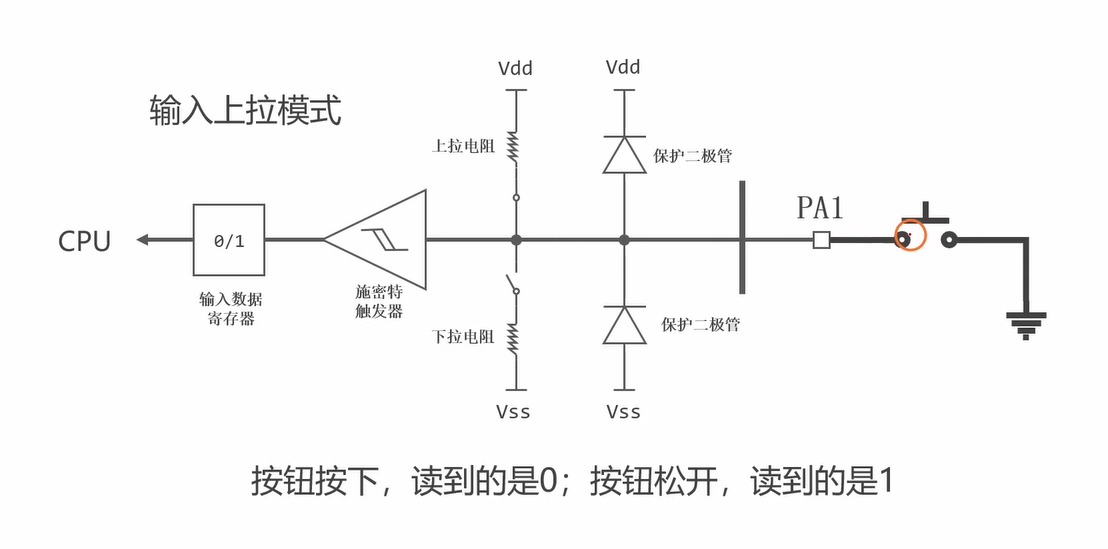

当最右边按钮断开的时候，由于是输入上拉模式，上拉电阻闭合，Vdd导通，下面3.3V，施密特触发器将电压转为数字1，输入到数字寄存器

当最右边按钮闭合的时候，GND和施密特触发器导通，所以转为的为0输入到数字寄存器。

所以下面电路为

按钮按下，读到的是0。按钮松开，读到的是1。

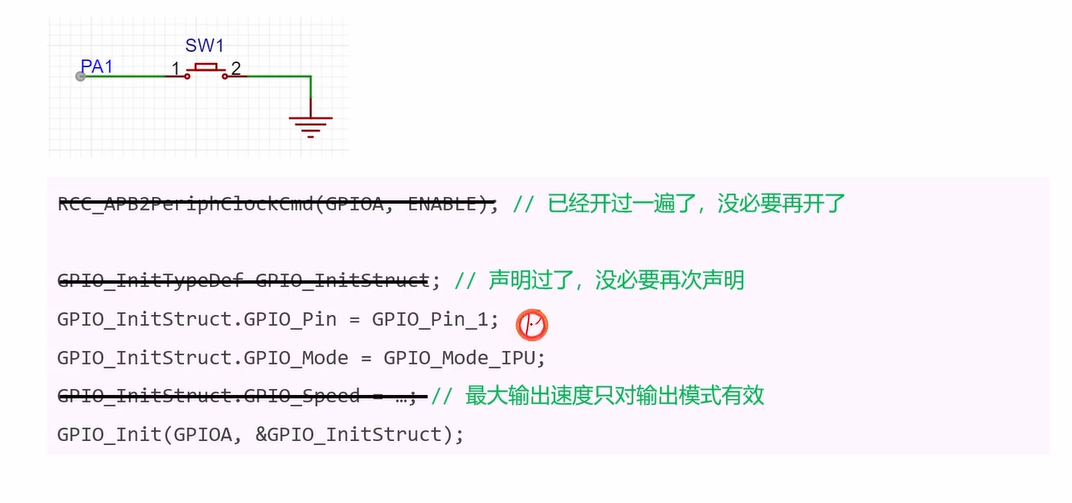

电路图

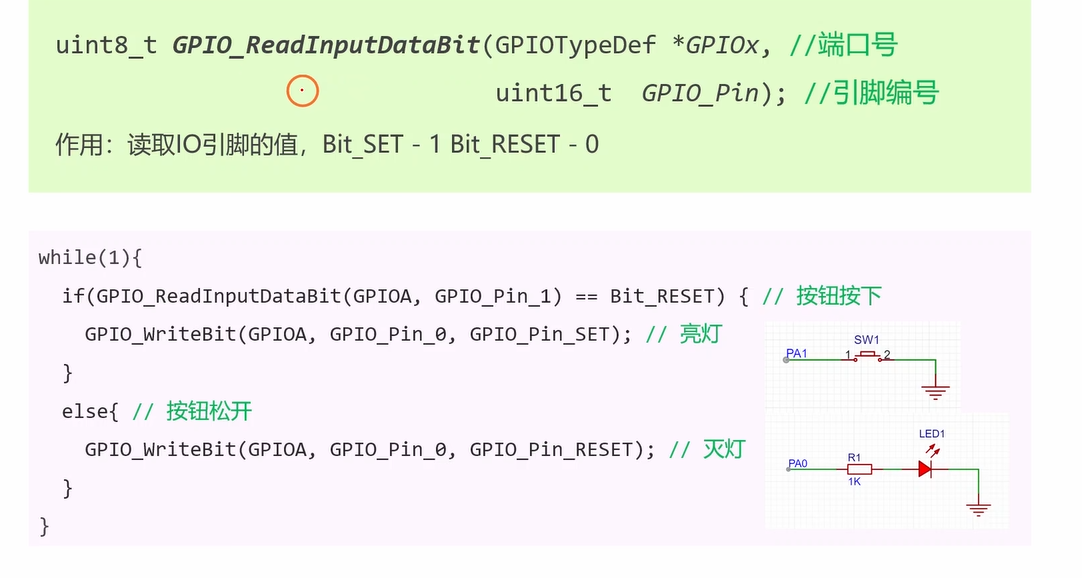

代码

#include "stm32f10x.h"                  // Device header
