【51单片机】【protues仿真】基于51单片机压力测量仪系统

news 2025/9/4 8:07:57

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

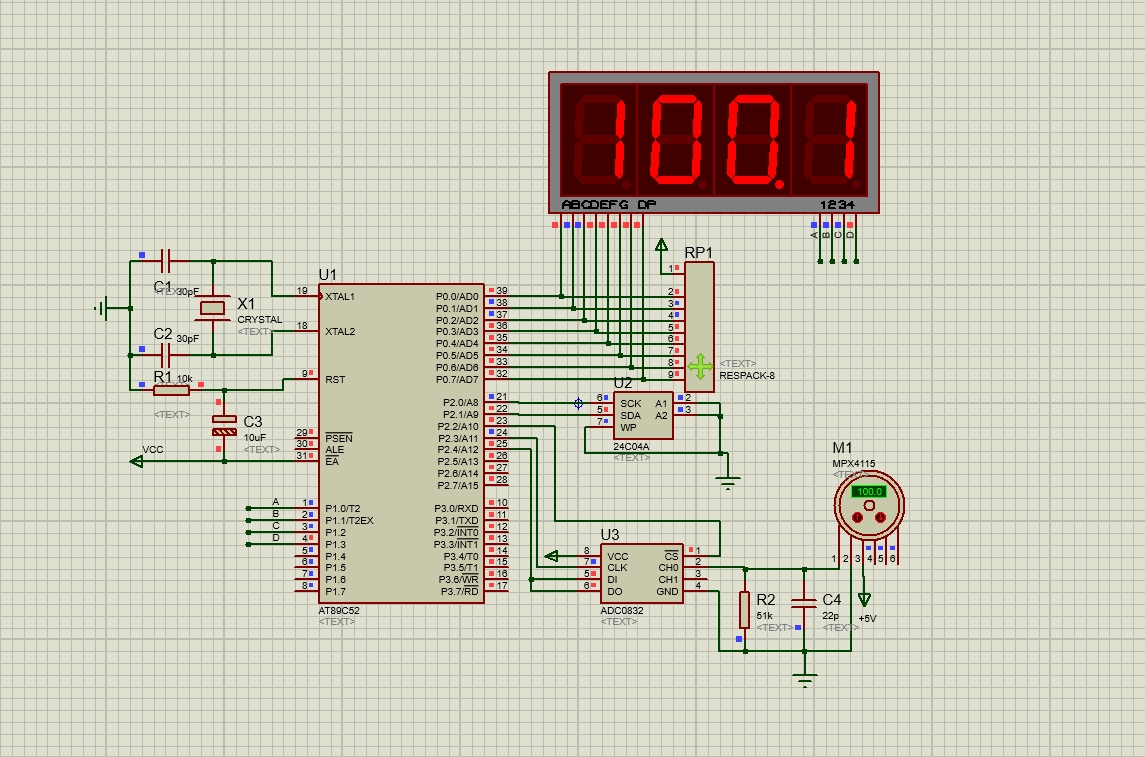

五、实验现象

一、主要功能

1、数码管显示测量压力值
2、测量范围15kpa-115kap
3、步进值0.1

二、使用步骤

基于51单片机的压力测量仪设计通常包含压力传感器，数码管显示模块，按键模块。

三、硬件资源

1、51单片机核心模块
2、压力传感器
3、数码管显示模块

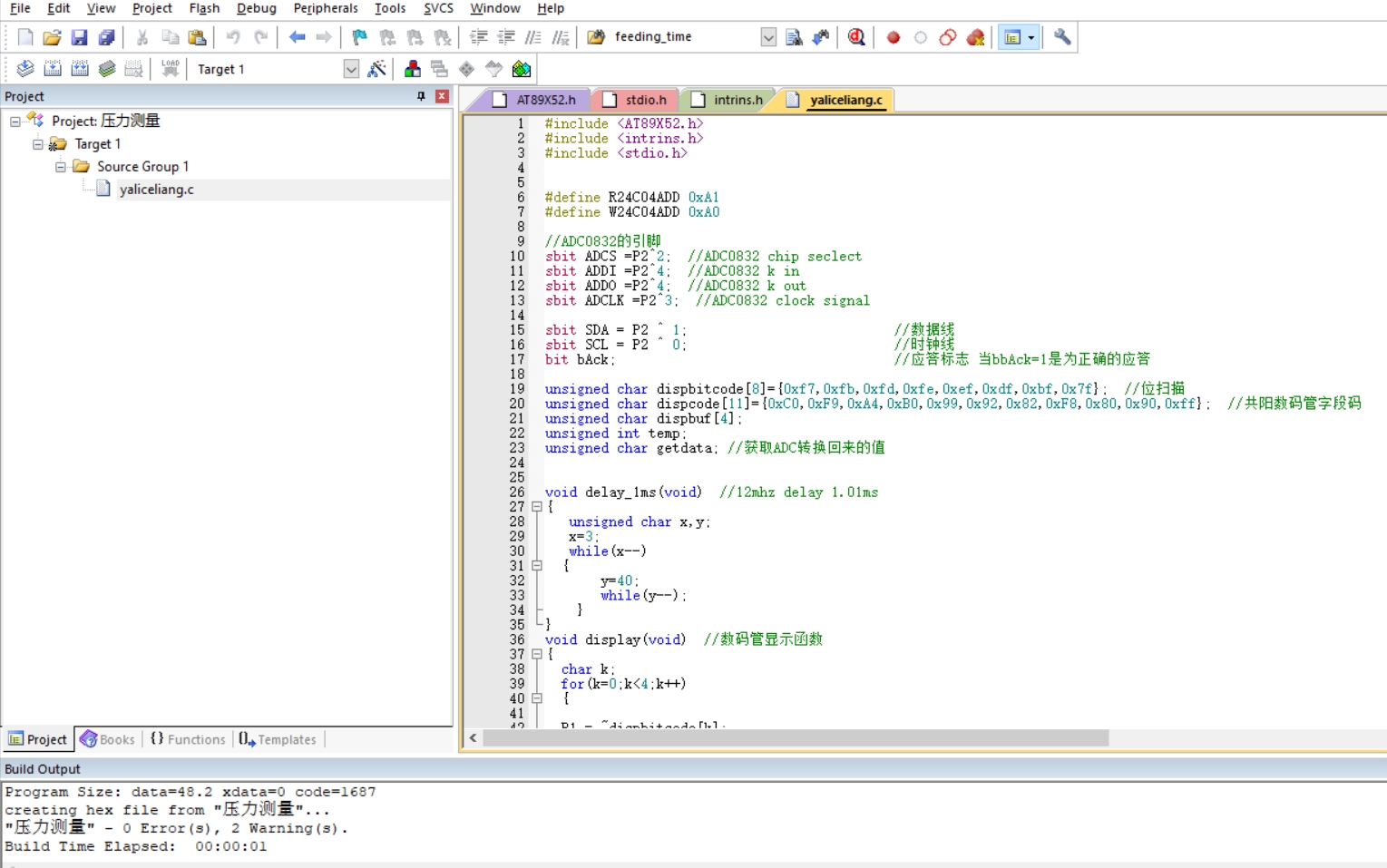

四、软件设计

#include <AT89X52.h>
#include <intrins.h>
#include <stdio.h>
#define R24C04ADD 0xA1
#define W24C04ADD 0xA0

//ADC0832的引脚
sbit ADCS =P2^2; //ADC0832 chip seclect
sbit ADDI =P2^4; //ADC0832 k in
sbit ADDO =P2^4; //ADC0832 k out
sbit ADCLK =P2^3; //ADC0832 clock signal

sbit SDA = P2 ^ 1;   //数据线
sbit SCL = P2 ^ 0;   //时钟线
bit bAck;   //应答标志当bbAck=1是为正确的应答

unsigned char dispbitcode[8]={0xf7,0xfb,0xfd,0xfe,0xef,0xdf,0xbf,0x7f}; //位扫描
unsigned char dispcode[11]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0xff}; //共阳数码管字段码
unsigned char dispbuf[4];
unsigned int temp;
unsigned char getdata; //获取ADC转换回来的值

void delay_1ms(void) //12mhz delay 1.01ms
{
unsigned char x,y;
x=3;
while(x--)
{
y=40;
while(y--);
}
}
void display(void) //数码管显示函数
{
char k;
for(k=0;k<4;k++)
{

P1 = ~dispbitcode[k];
P0 = dispcode[dispbuf[k]];
if(k==1)   //加上数码管的dp小数点
   P0&=0x7f;
delay_1ms();
}
}
//发送一个字节的数据
void   SendByte(unsigned char c)
{
   unsigned char BitCnt;
   for(BitCnt = 0;BitCnt < 8;BitCnt++)
       {
           if((c << BitCnt)& 0x80) SDA = 1;   //判断发送位
           else   SDA = 0;
           _nop_();
           SCL = 1;   //时钟线为高，通知从机开始接收数据
           _nop_();
           _nop_();
           _nop_();
           _nop_();
           _nop_();
           SCL = 0;
       }
   _nop_();
   _nop_();
   SDA = 1;   //释放数据线，准备接受应答位
   _nop_();
   _nop_();
   SCL = 1;
   _nop_();
   _nop_();
   _nop_();
   if(SDA == 1) bAck =0;
   else bAck = 1;       //判断是否收到应答信号
   SCL = 0;
   _nop_();
   _nop_();
}
//接收一个字节的数据
unsigned char RevByte()
{
   unsigned char retc;
   unsigned char BitCnt;
   retc = 0;
   SDA = 1;
   for(BitCnt=0;BitCnt<8;BitCnt++)
   {
       _nop_();
       SCL = 0;   //置时钟线为低，准备接收
       _nop_();
       _nop_();
       _nop_();
       _nop_();
       _nop_();
       SCL = 1;   //置时钟线为高使得数据有效
       _nop_();
       _nop_();
       retc = retc << 1;   //左移补零
       if (SDA == 1)
       retc = retc + 1;    //当数据为1则收到的数据+1
       _nop_();
       _nop_();
   }
   SCL = 0;
   _nop_();
   _nop_();
   return(retc); //返回收到的数据
}
unsigned char WIICByte(unsigned char WChipAdd,unsigned char InterAdd,unsigned char WIICData)
{
   StartI2C();                                       //启动总线
   SendByte(WChipAdd);                           //发送器件地址以及命令
   if (bAck==1)                                           //收到应答
   {
       SendByte(InterAdd);                               //发送内部子地址
       if (bAck ==1)
       {
           SendByte(WIICData);                           //发送数据
           if(bAck == 1)
           {
               StopI2C(); //停止总线
               return(0xff);
           }
           else
           {
               return(0x03);
           }
       }
       else
       {
           return(0x02);
       }
   }
   return(0x01);
}
void main(void)
{
unsigned int OverCounter = 0;
unsigned char ptemp;
bit OverFlg = 0;
unsigned int temp,ppress = 0;
float press;
while(1)
{

   getdata=Adc0832(0);
   if(14<getdata<243)           //当压力值介于15kpa到115kpa之间时，遵循线性变换
      {
       int vary=getdata;                       //y=(115-15)/(243-13)*X+15kpa 线性区间标度变换公式：
           press=((10.0/23.0)*vary)+9.3;           //测试时补偿值为9.3
           temp=(int)(press*10);   //放大10倍，便于后面的计算
if(temp != ppress)
{
ppress = temp;
OverFlg = 1;
}
           dispbuf[3]=temp/1000;              //取压力值百位
           dispbuf[2]=(temp%1000)/100;           //取压力值十位
           dispbuf[1]=((temp%1000)%100)/10;       //取压力值个位
           dispbuf[0]=((temp%1000)%100)%10;           //取压力值十分位
           display();
if (temp > 100)
{
if(OverFlg == 1)
{
OverCounter++;
WIICByte(W24C04ADD,0x01,(OverCounter/0xff)); //低位
WIICByte(W24C04ADD,0x02,(OverCounter%0xff)); //高位
OverFlg = 0; //清除标志
}
}
