Unity图集 SpriteAltas 打包探究

本文由 NRatel 历史笔记整理而来，如有错误欢迎指正。

一、基本设定/预先测试结论

1、Include in Build 字面意思辨析（易错！！！实际上它有两层含义）

        先看文档中的描述，非常模糊：

        https://docs.unity3d.com/2021.3/Documentation/Manual/class-SpriteAtlas.html

        1、Build App 时，若图集勾选 IncludeInBuild，则 满足以下情况时，图集被打入 App

                1、图集关联的碎图被 首场景依赖

                2、图集关联的碎图被 Resources 下的文件依赖

                3、图集放在Resources中（这条是必然的，主要是说上2条）

        2、Build AB 时，若图集关联的碎图被打包，则图集会被打入关联的碎图的ab中。

2、Include in Build 对绑定的影响

        1、若勾选了 Include in Build，当加载一个关联了 SpriteAtlas 的 Sprite 时，Unity会自动绑定 Sprite 所在的图集

        2、若未勾选 Include in Build，当加载一个关联了 SpriteAtlas 的 Sprite 时，SpriteAtlasManager.atlasRequested 会被调用（应在其中加载并返回图集，以完成后期绑定）

3、Include in Build 勾选选择（通常应该勾选）

        1、以 Resources 方式进包的资源，应勾选，走自动绑定

        2、无动态绑定需求（如异步下载加载、根据高低配赋予不同图集等），应勾选

4、当不勾选 Include in Build，进行动态绑定时，

        1、如果加载一个关联了 SpriteAtlas 的 Sprite，若未为 SpriteAtlasManager.atlasRequested += 任何事件，会产生一个警告

        2、若未在 SpriteAtlasManager.atlasRequested 中正确返回 altas，则 Sprite 在 Load 后不会正常显示（白片）

        3、图集被首次绑定时，总表现为有一帧闪烁（白图或花图），原因是：SpriteAtlasManager.atlasRequested 总会比打开预设的逻辑 晚1帧执行，有1帧间隔。

5、SpriteAltas  和 Sprite 设置不同的压缩格式，会怎样？

        两者的压缩效果会生效2次，即：碎图在拼入图集时先执行了一次压缩。但总体图集的最终大小只由图集的压缩格式决定。如果碎图设置压缩格式，平白损失清晰度。应总是将碎图的压缩格式设为 RGBA32！！！

        似乎在有些Unity版本中，如果图集中的碎图没有使用 RGBA32，会产生一个警告，映像里见过，但我没截到图。

6、当不勾选 Include in Build，进行动态绑定时，SpriteAtlas 中包含的碎图不能同名，即使所在子目录不同也不行。会随机返回一个。

7、当主动加载图集，并从图集中加载碎图时，SpriteAtlas 中包含的碎图不能同名，即使所在子目录不同也不行。会随机返回一个。

8、当勾选 Include in Build，无论 显示由预设自动引用的碎图 还是 从 Sprite ab加载碎图时，SpriteAtlas 中包含的碎图可以同名，Untiy能够自动准确索引到对应碎图。

二、AB打包测试环境

        Unity2021.3.42f1c1

        需要安装 package：2D Sprite

        资源构建管线：分别测试 SBP 1.20.2（Untity2021默认推荐版本）和 SBP 2.1.5

        注意，内置管线与SBP的构建结果也不同，这里不做测试

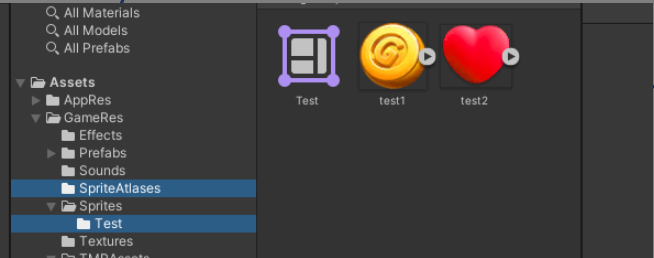

        图集和碎图：Test 图集关联 test1.png 和 test2.png（图集和碎图都不位于 Resources 中，也不被首场景依赖。）

        图集勾选 Include In Build

三、AB打包测试（SBP 1.20.2）

1、只对 Sprites 打 ab

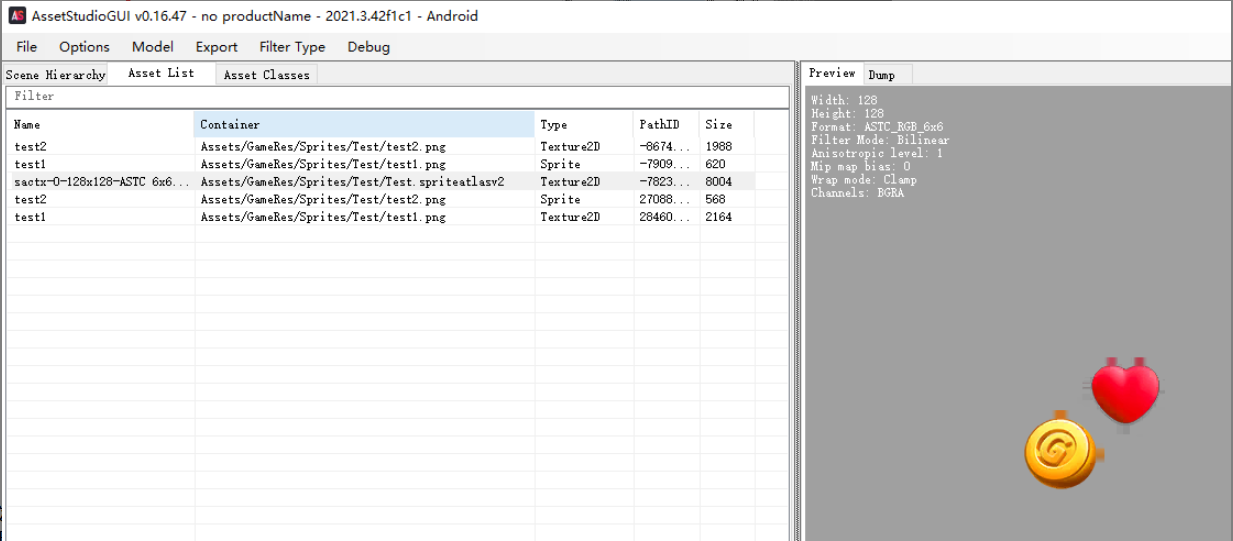

        ab内容物（Texture2D冗余）：

                1、完整图集的 Texture2D

                2、所有碎图的 Texture2D

                3、所有碎图的 Sprite

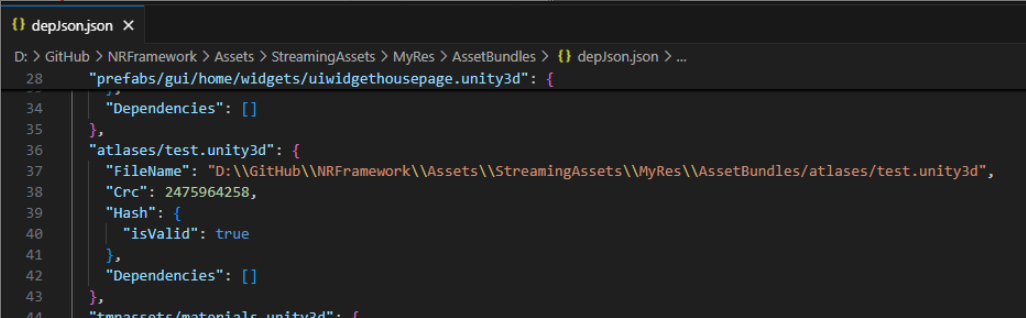

        ab依赖情况：不存在依赖关系

2、只对 SpriteAtlas 打 ab

        ab内容物（正常）：

                1、完整图集的 Texture2D

                2、所有碎图的 Sprite

        ab依赖情况：不存在依赖关系

3、将 Sprites 和 SpriteAtlas 打到一个 ab 中

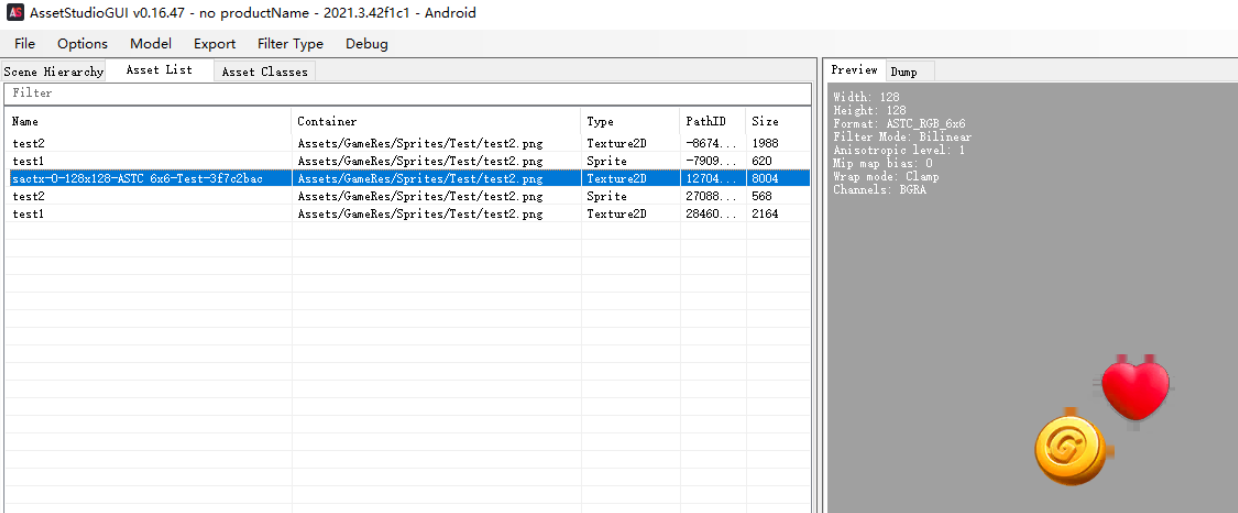

        ab内容物（Texture2D冗余）：

                1、完整图集的 Texture2D

                2、所有碎图的 Texture

                3、所有碎图的 Sprite

        ab依赖情况：不存在依赖关系

4、将 Sprites 和 SpriteAtlas 打到不同 ab 中

        ab内容物1（图集）

                1、完整图集的 Texture2D

        ab内容物2（碎图）

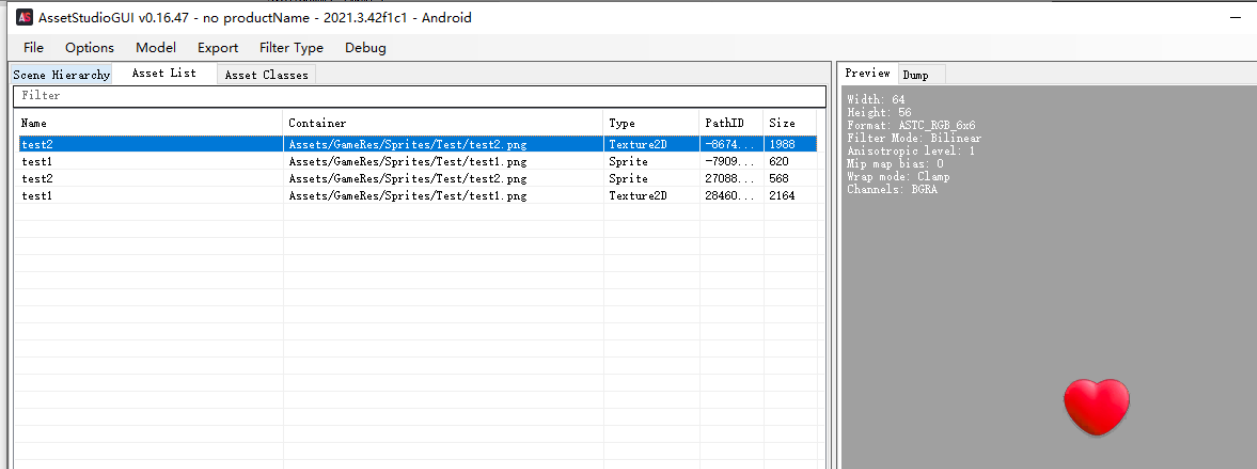

                1、所有碎图的 Texture

                2、所有碎图的 Sprite

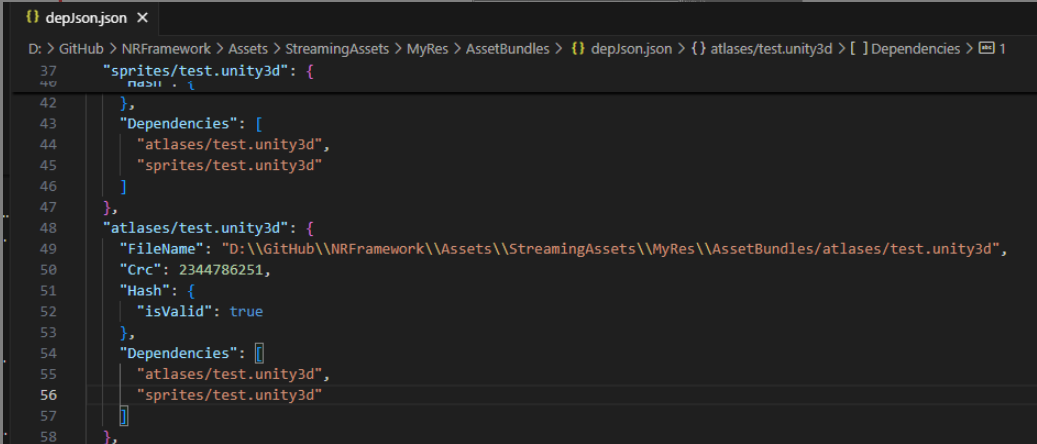

        ab依赖情况：产生了 依赖自身 和 互相依赖（循环依赖）

四、比较优缺点（SBP 1.20.2）

1、只对 Sprites 打 ab

        优点：1、可直接加载 Sprites 所在 ab（无感图集）

        缺点：1、ab内容物不正常（包含：完整图集的 Texture2D、所有碎图的 Texture2D、所有碎图的Sprite）（Texure2D 翻倍）2、无法主动加载 SpriteAtlas

2、只对 SpriteAtlas 打 ab

        优点：1、ab内容物正常（ab中包含）2、可主动加载 SpriteAtlas

        缺点：1、只能先加载图集，再加载碎图（业务逻辑中需关心图集）

3、将 Sprites 和 SpriteAtlas 打到一个 ab 中

        优点：1、可直接加载 Sprites 所在 ab（无感图集）2、可主动加载 SpriteAtlas

        缺点：1、ab内容物不正常（包含：完整图集的 Texture2D、所有碎图的 Texture2D、所有碎图的Sprite）（Texure2D 翻倍）

4、将 Sprites 和 SpriteAtlas 打到不同 ab 中

        优点：1、动态碎图加载时，可直接加载Sprites所在ab（无感图集）2、可主动加载 SpriteAtlas

        缺点：1、ab内容物不正常（包含：完整图集的 Texture2D、所有碎图的 Texture2D、所有碎图的Sprite）（Texure2D 翻倍）2、存在循环依赖

五、可选择（SBP 1.20.2）

        1、选择 方案 1，并解决 Texture2D 重复的问题（修改 SBP BuildTaskList 插入一些自己的处理）（已在网上看到这样的做法）

        2、选择 方案2，但接受：业务逻辑中按 图集+图名 的方式动态加载碎图。（虽然还可以自己去维护一个 碎图到图集的映射，去做路径解析，但还是无法解决 图集中存在多个同名碎图的加载（不同子目录）的问题）

        3、选择 方案 3（支持两种用法），并解决 Texture2D 重复的问题（修改 SBP BuildTaskList 插入一些自己的处理）（同1）

        4、选择 方案 4，并解决 Texture2D 重复 和 依赖错误的问题（难度较大，建议直接放弃）

六、新版本的SBP尝试

根据 SBP 更新日志，从 2.0.1开始，已经解决了 Texture2D 重复的问题（只对 Sprites 打 ab）

1、尝试引入 SBP 2.0.1 失败了，无法引入

2、在 SBP 2.1.0 中测试，仍存在问题

3、在 SBP 2.1.3~2.1.5 中，确认已修复（未测试更新版本，因为更新版本在 Unity 2021.3.x 中不可用）（见下方 2.1.5 的详细测试）

七、AB打包测试（SBP 2.1.5）

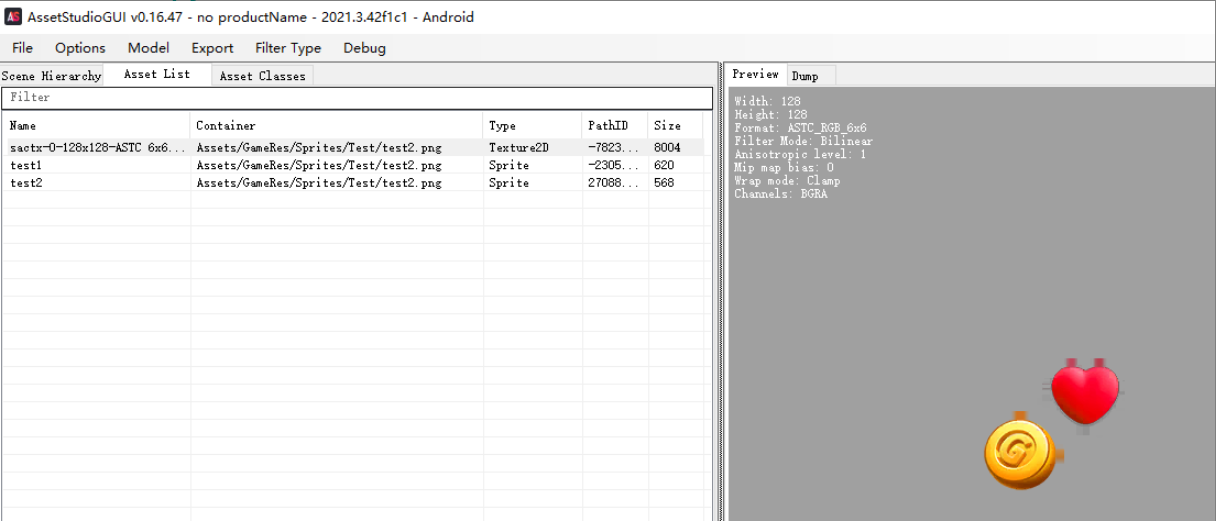

1、只对 Sprites 打 ab

        ab内容物（正常）：

                1、完整图集的 Texture2D

                2、所有碎图的 Sprite

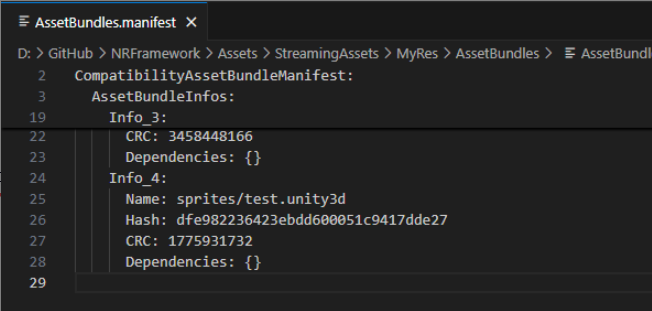

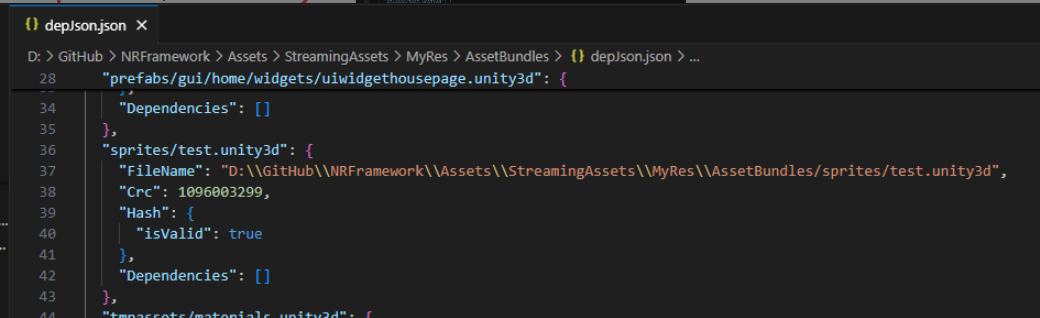

        ab依赖情况：不存在依赖关系

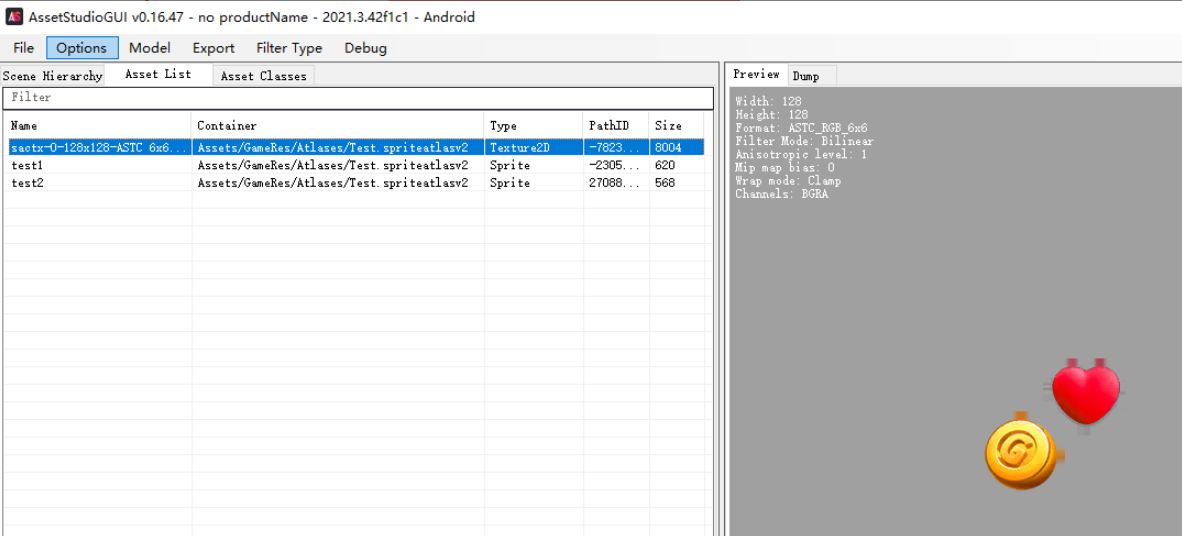

2、只对 SpriteAtlas 打 ab

        ab内容物（正常）：

                1、完整图集的 Texture2D

                2、所有碎图的 Sprite

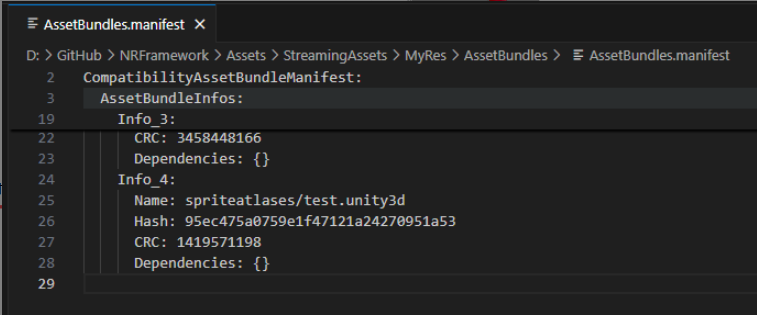

        ab依赖情况：不存在依赖关系

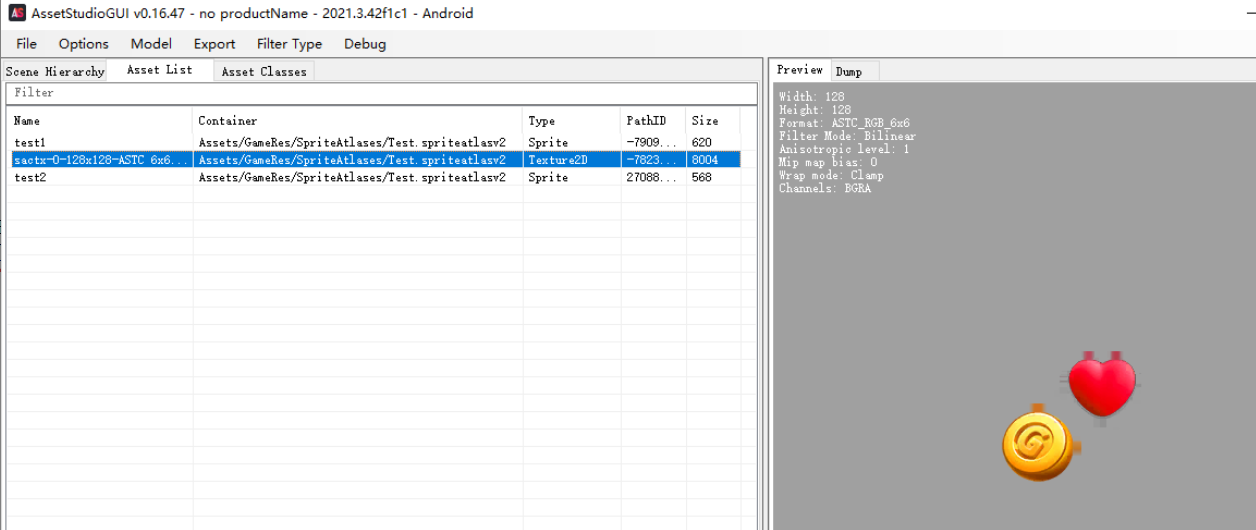

3、将 Sprites 和 SpriteAtlas 打到一个 ab 中

        ab内容物（Texture2D冗余）：

                1、完整图集的 Texture2D

                2、所有碎图的 Texture

                3、所有碎图的 Sprite

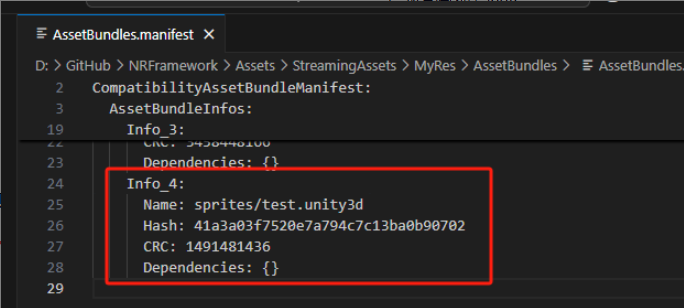

        ab依赖情况：不存在依赖关系

4、将 Sprites 和 SpriteAtlas 打到不同 ab 中

        ab内容物1（图集）

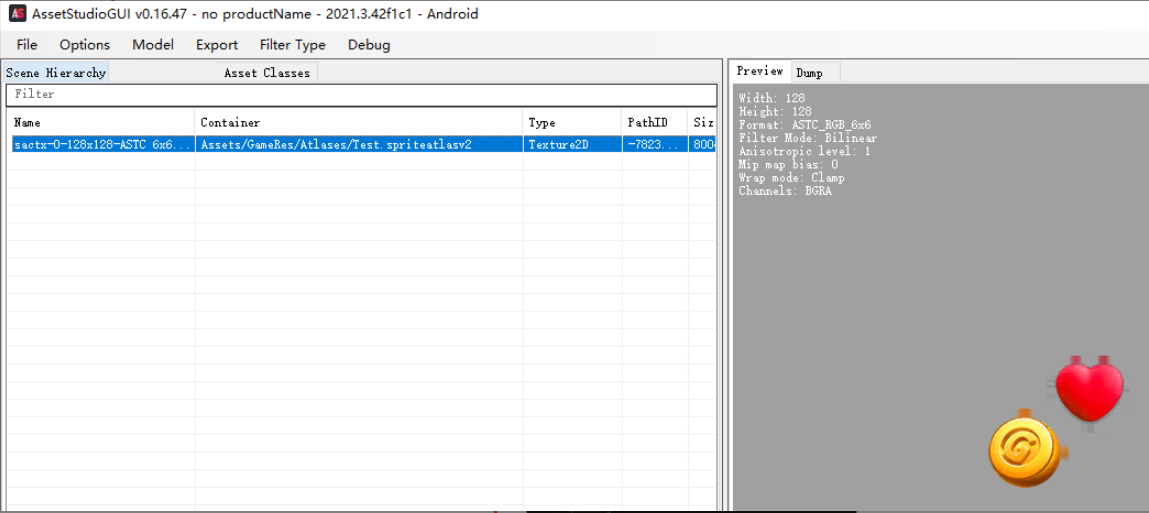

                1、完整图集的 Texture2D

        ab内容物2（碎图）

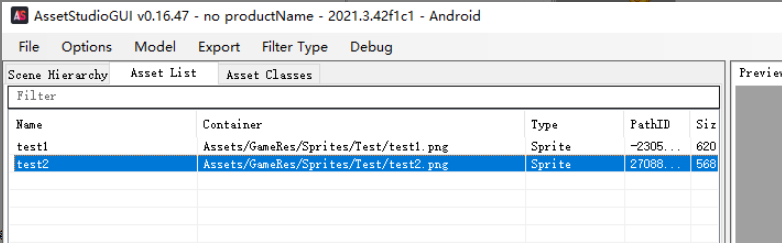

                1、所有碎图的 Sprite

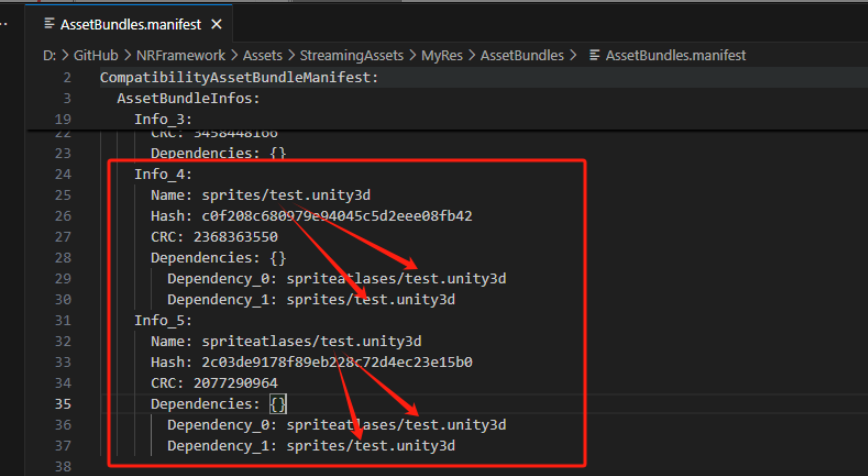

        ab依赖情况：产生了 依赖自身 和 互相依赖（循环依赖）

八、比较优缺点（SBP 2.1.5）

1、只对 Sprites 打 ab

        优点：1、可直接加载 Sprites 所在 ab（无感图集）

        缺点：1、无法主动加载 SpriteAtlas

2、只对 SpriteAtlas 打 ab

        优点：1、ab内容物正常（ab中包含）2、可主动加载 SpriteAtlas

        缺点：1、只能先加载图集，再加载碎图（业务逻辑中需关心图集）

3、将 Sprites 和 SpriteAtlas 打到一个 ab 中

        优点：1、可直接加载 Sprites 所在 ab（无感图集）2、可主动加载 SpriteAtlas

        缺点：无

4、将 Sprites 和 SpriteAtlas 打到不同 ab 中

        优点：1、动态碎图加载时，可直接加载Sprites所在ab（无感图集）2、可主动加载 SpriteAtlas

        缺点：1、存在循环依赖

九、可选择（SBP 2.1.5）

1、选择方案1，放弃加载图集的用法，能满足大部分项目所需（无预加载图集的需求，即使有，也可触发加载某个图集中的图）

2、选择 方案2，但接受：业务逻辑中只能按 图集+图名 的方式动态加载碎图。（虽然还可以自己去维护一个 碎图到图集的映射，去做路径解析，但还是无法解决 图集中存在多个同名碎图的加载（不同子目录）的问题）

2、选择方案 3（支持两种用法），但需考虑 图和图集 怎样放置，才能方便得打到一起

3、选择 方案 4，并解决依赖错误的问题（未尝试，不知是否可行）

十、最终/推荐采用方案

将项目 SBP 升级到 2.1.5。

选择方案1，只对 Sprite 打ab。

若项目资源的放置规则，也可考虑选择方案3。
