Modbus CRC16校验码在线计算器

news 2025/9/1 10:16:01

关于Modbus CRC16

Modbus CRC16是一种用于Modbus协议的错误检测方法，通过计算数据的16位循环冗余校验码来确保数据传输的准确性。本工具可以帮助您计算给定十六进制数据的CRC16校验码。

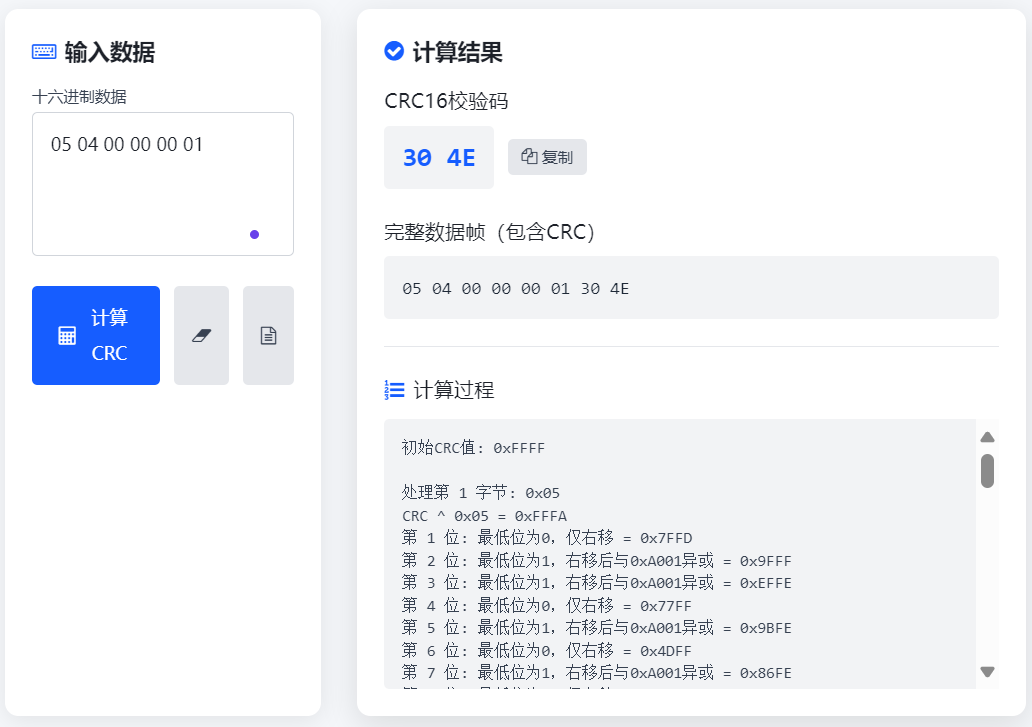

使用说明：输入十六进制数据（如：05 04 00 00 00 01）
数据可以空格分隔或连续输入
点击"计算CRC"按钮获取结果，结果显示30 4E，完整的Modbus RTU指令就是
05 04 00 00 00 01 30 4E
其中：05 04 00 00 00 01 是有效数据，30 4E 是校验码

这里提供Modbus CRC在线校验计算器地址：【Modbus CRC 在线计算】
以VALUER湾流IMU倾角传感器的modbus读取roll、pitch、yaw角数据为例，各位可以验证一下。

读取roll
Req >> : 05 04 00 00 00 01 30 4e
<< Resp: 05 04 02 bb 2f 7b dc读取pitch
Req >> : 05 04 00 01 00 01 61 8e
<< Resp: 05 04 02 00 fa c8 b3同时读取roll/pitch/yaw
Req >> : 05 04 00 00 00 03 b1 8f
<< Resp: 05 04 06 bb 2f 00 f8 00 85 dc 8c

CRC16计算原理

Modbus CRC16采用以下多项式进行计算：x¹⁶ + x¹⁵ + x² + 1（十六进制表示为0xA001）

计算步骤：

初始化CRC值为0xFFFF
对于每个字节：
- 将CRC值与当前字节进行异或运算
- 对结果进行8次移位操作：
  - 如果CRC的最低位为1，则左移1位后与0xA001异或
  - 否则，仅左移1位
所有字节处理完成后，得到的CRC值即为结果（低位字节在前，高位字节在后）

C语言实现示例

uint16_t ModbusGetCRC(uint8_t* data, uint8_t count)
{uint8_t i, j, xdabit;uint16_t reg_crc = 0xFFFF;for (i = 0; i < count; i++){reg_crc ^= (uint16_t)data[i];for (j = 0; j < 8; j++){xdabit = (uint8_t)(reg_crc & 0x01);reg_crc >>= 1;if (xdabit == 1){reg_crc ^= 0xA001;}                       }}return reg_crc;
}

上述代码是Modbus CRC16校验的C语言实现，功能说明：
