【Linux基础】深入理解计算机存储：GPT分区表详解

news 2025/9/1 6:50:34

引言

1 GPT概述

1.1 GPT的定义与起源

1.2 GPT与UEFI的关系

2 GPT的结构与工作原理

2.1 GPT的物理结构

2.2 GPT的逻辑结构

2.3 PMBR的作用与意义

2.4 GPT的工作流程

3 GPT的优点与限制

3.1 GPT的主要优点

3.2 GPT的限制与挑战

3.3 GPT与MBR的全面对比

4 GPT的实际应用

4.1 创建和管理GPT分区

4.2 GPT分区实践

5 总结

引言

随着存储技术的飞速发展，硬盘容量不断突破极限，传统的MBR（主引导记录）分区表已无法满足现代大容量硬盘的需求。GPT（GUID分区表）作为MBR的现代化替代方案，凭借其支持大容量硬盘、多分区、高安全性等优势，正逐渐成为行业标准。

1 GPT概述

1.1 GPT的定义与起源

GPT（GUID Partition Table，全局唯一标识符分区表）是由英特尔公司在可扩展固件接口（UEFI）方案中开发的一种现代分区表格式。每个分区都有一个全局唯一的标识符（GUID），因此得名。GPT的出现主要是为了解决MBR分区表在容量、分区数量和安全性方面的局限性。

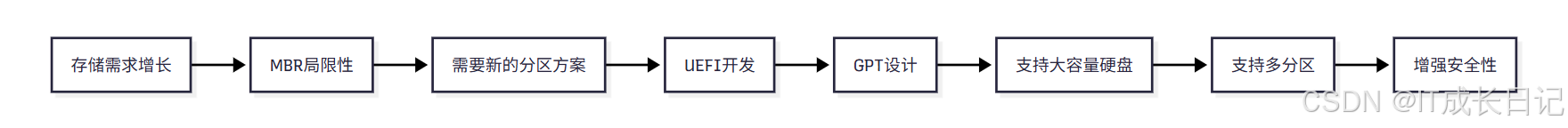

GPT发展历程描述：

存储需求增长：随着数据量爆炸式增长，硬盘容量需求不断提高
MBR局限性显现：MBR最大支持2TB硬盘，仅支持4个主分区
需要新的分区方案：业界亟需能够支持更大容量和更多分区的解决方案
UEFI开发：英特尔开发统一可扩展固件接口，取代传统BIOS
GPT设计：基于UEFI架构设计现代分区表格式
支持大容量硬盘：GPT支持高达8ZB的硬盘容量
支持多分区：最多支持128个分区
增强安全性：引入校验和、备份机制等安全特性

1.2 GPT与UEFI的关系

GPT与UEFI相辅相成，共同构成了现代计算机启动和存储的基础架构：

UEFI（统一可扩展固件接口）：取代老旧的BIOS，提供更现代、更安全的启动环境
GPT（GUID分区表）：取代老旧的MBR，提供更灵活、更强大的分区管理能力

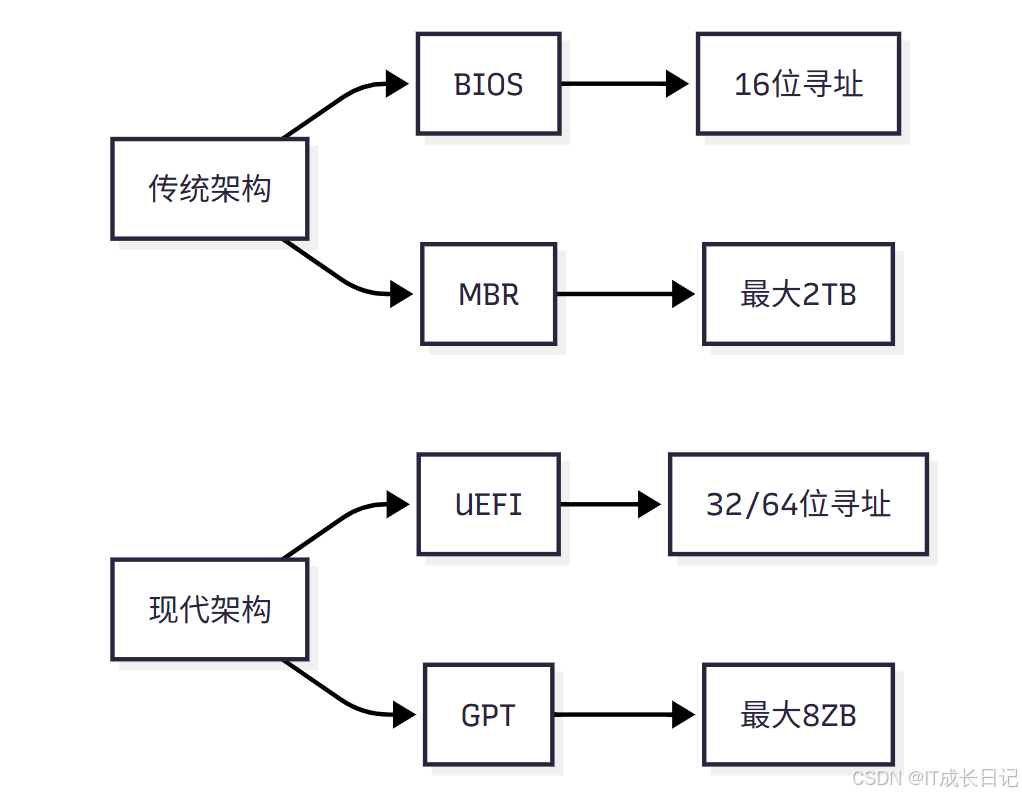

架构对比描述：

传统架构：
BIOS提供16位寻址能力
MBR最大支持2TB硬盘容量
仅支持4个主分区

现代架构：
UEFI提供32/64位寻址能力
GPT最大支持8ZB硬盘容量
支持最多128个分区

2 GPT的结构与工作原理

2.1 GPT的物理结构

GPT硬盘采用特殊的物理结构，以确保数据安全和完整性：

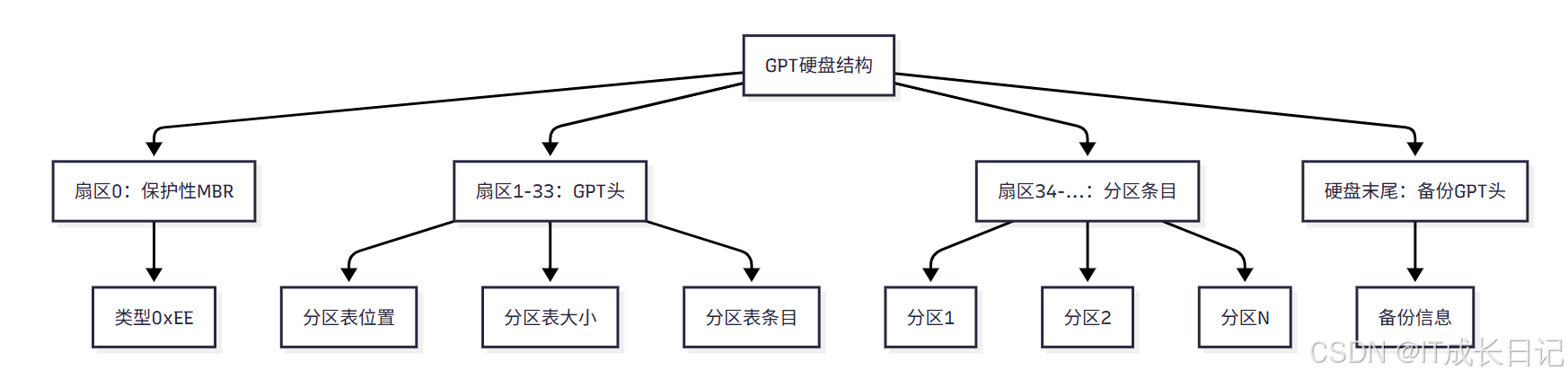

GPT物理结构描述：

扇区0：保护性MBR（Protective MBR）：
类型标识为0xEE
当使用不支持GPT的工具时，整个硬盘显示为一个受保护的分区
防止分区表及硬盘数据遭到破坏

扇区1-33：GPT头（GPT Header）：
包含分区表的位置、大小、校验和等信息
标识当前GPT是主GPT还是备份GPT

扇区34-...：分区条目（Partition Entries）：
包含各个分区的详细信息
每个条目128字节，最多支持128个分区

硬盘末尾：备份GPT头（Backup GPT Header）：
包含GPT头的备份信息
提供额外的数据安全保障

2.2 GPT的逻辑结构

从逻辑上看，GPT分区表包含以下关键组件：

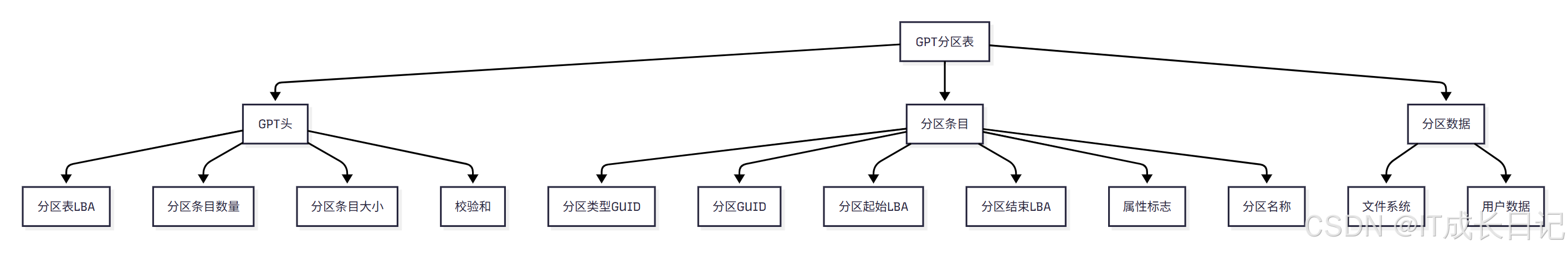

GPT逻辑结构描述：

GPT头：
分区表LBA：分区表在硬盘上的逻辑块地址
分区条目数量：分区表中的分区数量
分区条目大小：每个分区条目的大小（通常为128字节）
校验和：用于验证GPT头的完整性

分区条目：
分区类型GUID：标识分区类型的128位GUID
分区GUID：标识分区的唯一128位GUID
分区起始LBA：分区的起始逻辑块地址
分区结束LBA：分区的结束逻辑块地址
属性标志：分区的属性标志位
分区名称：分区的名称（最多36个UTF-16字符）

分区数据：
文件系统：分区上的文件系统类型
用户数据：实际存储的用户数据

2.3 PMBR的作用与意义

保护性主引导记录（Protective Main Boot Record, PMBR）是GPT硬盘的第一个扇区，具有重要的兼容性和保护作用：

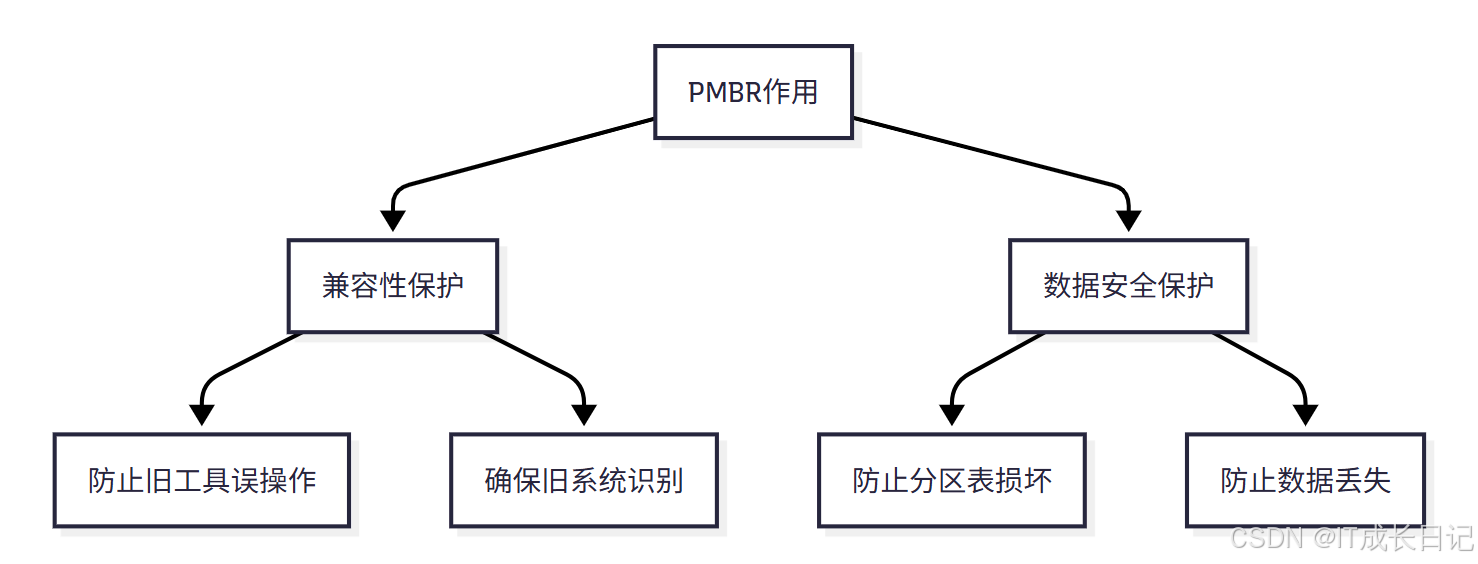

PMBR作用描述：

兼容性保护：
防止旧工具误操作：当使用不支持GPT的分区工具时，整个硬盘显示为一个受保护的分区，防止工具误操作破坏GPT分区表
确保旧系统识别：旧系统可以识别PMBR并将整个硬盘视为一个未分区的磁盘，避免兼容性问题

数据安全保护：
防止分区表损坏：PMBR提供了一层保护，防止分区表被意外修改或损坏
防止数据丢失：通过保护分区表，间接保护了硬盘上的数据安全

2.4 GPT的工作流程

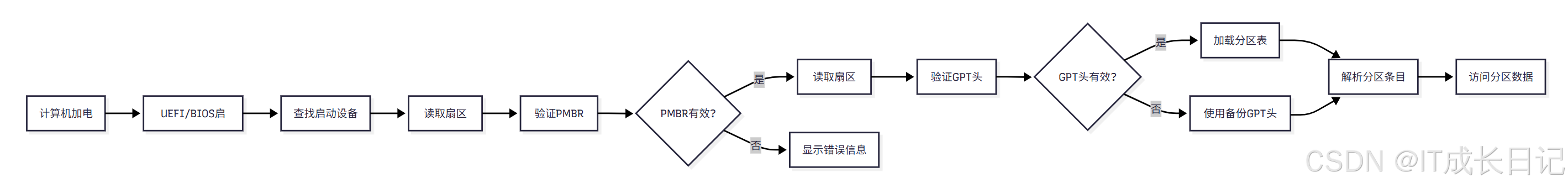

GPT工作流程描述：

计算机加电：计算机开始启动过程
UEFI/BIOS启动：执行UEFI固件或传统BIOS
查找启动设备：按照预设的启动顺序查找可启动设备
读取扇区0：读取设备的第一个扇区（PMBR）
验证PMBR：检查PMBR的类型标识是否为0xEE
PMBR有效性判断：
如果PMBR有效，继续读取扇区1
如果PMBR无效，显示错误信息

读取扇区1：读取设备的第二个扇区（GPT头）
验证GPT头：检查GPT头的校验和是否正确
GPT头有效性判断：
如果GPT头有效，加载分区表
如果GPT头无效，尝试使用备份GPT头

解析分区条目：解析分区表中的分区信息
访问分区数据：根据分区信息访问分区数据

3 GPT的优点与限制

3.1 GPT的主要优点

GPT相比MBR具有以下显著优势：

GPT优点描述：

大容量支持：
支持高达8ZB：使用64位LBA，支持高达2^64个扇区，即8ZB（1ZB=1024TB）
突破2TB限制：解决了MBR最大支持2TB硬盘的局限性

多分区支持：
最多128个分区：每个分区条目128字节，最多支持128个分区
无需扩展分区：不需要像MBR那样使用扩展分区和逻辑分区的复杂结构

增强安全性：
校验和机制：GPT头和分区表都有校验和，可以检测数据损坏
备份分区表：在硬盘开头和结尾都有GPT头的备份，提供额外的数据安全保障

更好的兼容性：
UEFI原生支持：与UEFI固件完美配合，提供更好的启动性能
现代操作系统优化：现代操作系统对GPT有更好的支持和优化

3.2 GPT的限制与挑战

兼容性问题：
旧系统支持有限：旧版Windows（如XP）和某些Linux发行版可能不完全支持GPT
BIOS系统兼容性：传统BIOS系统需要特殊支持才能启动GPT分区

工具支持：
分区工具限制：某些分区工具可能不完全支持GPT
命令行工具：如fdisk不支持GPT，需要使用parted等工具

恢复复杂性：
恢复难度：GPT分区表损坏后恢复比MBR更复杂
专业知识要求：需要更专业的知识才能进行GPT相关的故障排除

3.3 GPT与MBR的全面对比

特性	MBR	GPT
最大支持容量	2TB	8ZB
分区数量	4个主分区或3个主分区+1个扩展分区	最多128个分区
分区表位置	硬盘第一个扇区	硬盘开头和结尾各一个
分区表大小	64字节（4个16字节分区项）	可变（最多128个128字节分区项）
安全机制	无内置校验和	包含校验和和备份机制
兼容性	所有BIOS系统	需要UEFI系统或特定BIOS支持
分区类型	1字节标识	16字节GUID标识
启动方式	传统BIOS	UEFI或兼容模式BIOS

4 GPT的实际应用

4.1 创建和管理GPT分区

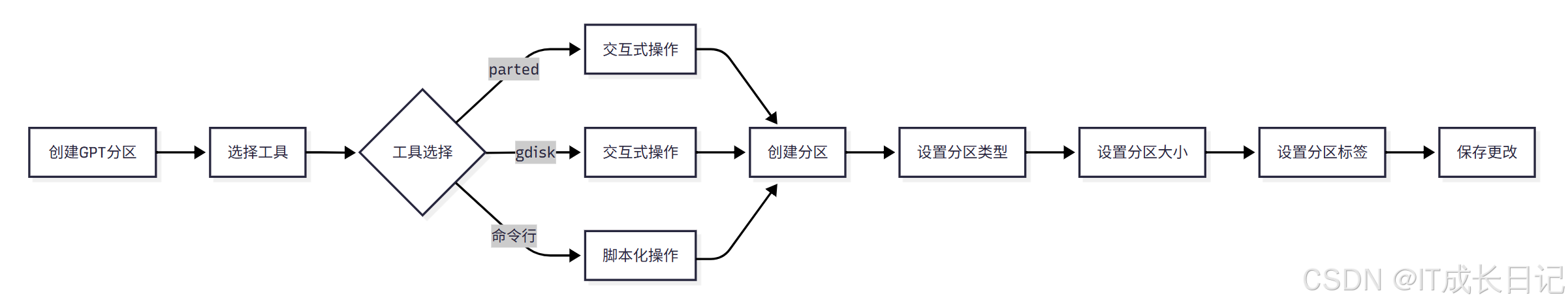

GPT分区创建步骤描述：

选择工具：
parted：功能全面的分区工具，支持多种分区表格式
gdisk：专门为GPT设计的工具，界面友好
命令行：适合批量操作和自动化脚本

创建分区：
初始化GPT分区表
创建主分区或扩展分区
设置分区起始和结束位置

设置分区类型：
为分区选择适当的类型GUID

常见类型包括：
Linux文件系统：0FC63DAF-8483-4772-8E79-3D69D8477DE4
Windows恢复：DE94BBA4-06D1-4D40-A16A-BFD50179D6AC
EFI系统系统：C12A7328-F81F-11D2-BA4B-00A0C93EC93B

设置分区大小：
根据需求分配适当的分区大小
可以使用绝对大小或相对大小（如剩余空间的百分比）

设置分区标签：
为分区设置描述性标签
便于识别和管理分区

保存更改：
将分区表写入磁盘
格式化分区并挂载使用

4.2 GPT分区实践

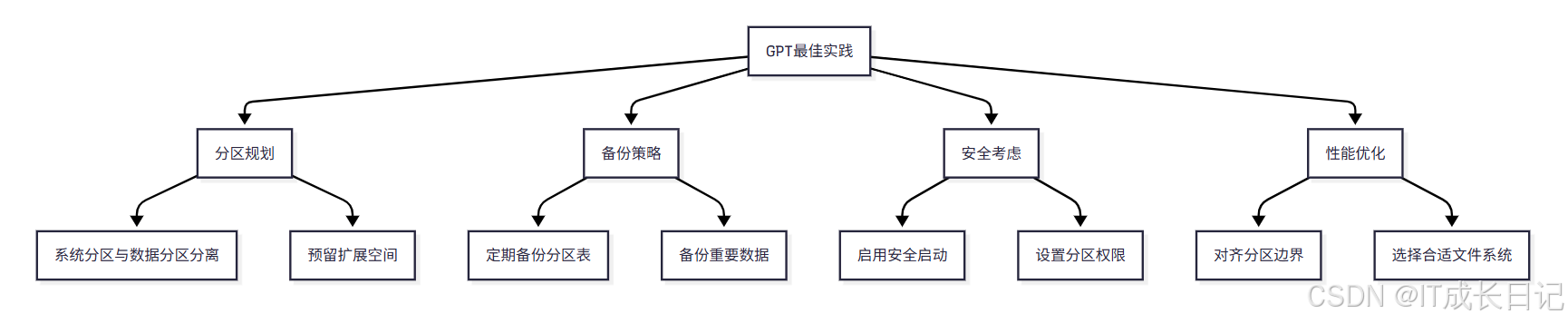

GPT实践描述：

分区规划：
系统分区与数据分区分离：将操作系统和用户数据分开存储，提高系统安全性和数据可管理性
预留扩展空间：为未来扩展预留一定的未分配空间

备份策略：
定期备份分区表：使用dd等工具备份GPT分区表，以防数据丢失
备份重要数据：定期备份重要数据，防止硬件故障导致数据丢失

安全考虑：
启用安全启动：结合UEFI安全启动功能，提高系统安全性
设置分区权限：为不同分区设置适当的访问权限，保护敏感数据

性能优化：
对齐分区边界：将分区边界对齐到物理扇区或簇边界，提高访问性能
选择合适文件系统：根据使用场景选择最适合的文件系统
