基于单片机甲醛浓度检测报警系统Proteus仿真(含全部资料)

  全套资料包含：Proteus仿真源文件+keil C语言源程序+AD原理图+流程图+元器件清单+说明书等

资料下载：

通过网盘分享的文件：资料分享
链接: 百度网盘 请输入提取码 提取码: tgnu

---

目录

资料下载：

Proteus仿真功能

项目文件资料：

一、Proteus仿真源文件

二、AD原理图文件

二、报告说明书

三、系统流程图

四、Keil c语言程序源代码

---

项目功能：

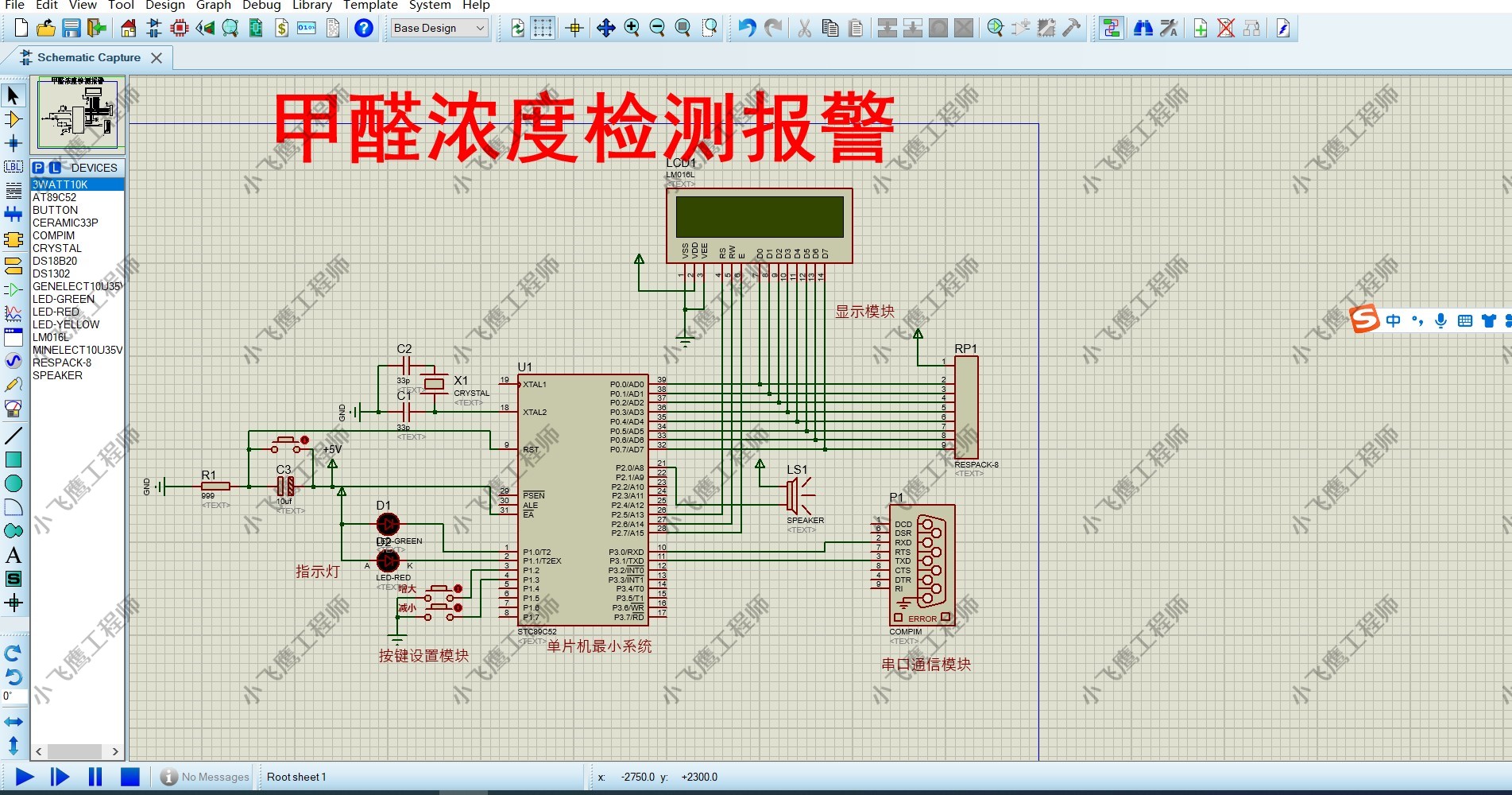

基于51单片机的甲醛浓度检测报警系统
由STC89C52单片机+ZE08-CH2O甲醛传感器+LCD1602液晶显示屏+按键+蜂鸣器+指示灯+电源构成
具体功能：1、甲醛传感器测得甲醛数据后经过单片机处理，由LCD1602实时显示；
②可通过按键设置甲醛报警阈值；
③测得的甲醛浓度超过报警阈值时，开始声光报警。

---

项目文件：

一、Proteus仿真源文件

​​

二、AD原理图文件

二、报告说明书

三、系统流程图

​​

四、器件清单

元件标号	元件名称	数量
C1	10uf电解电容	1
C2, C3	30pf瓷片电容	2
J1	电源接口	1
K1, K2, K3	轻触按键	3
L1	3mm 绿色led灯	1
L2	3mm  红色led灯	1
LS1	5V有源蜂鸣器	1
P1	LCD1602液晶显示屏+16P插座	1
P2	甲醛传感器ZE08-CH2O	1
P3	4针排针	1
PR1	10K排阻	1
Q2	8550三极管	1
R2	3K电阻	1
R3	330欧电阻	1
R6	10K电阻	1
R7, R10	1K电阻	2
SW1	自锁开关	1
U1	STC89C52单片机+DIP40插座	1
Y2	11.0592M晶振	1

五、Keil c语言程序源代码(部分)

/*
基于51单片机的甲醛浓度检测报警
设计人：讷言敏行
设计时间：2020.4.20
*/
#include<reg52.h>				 //头文件
#include<intrins.h>				 //头文件
#include"eeprom52.h"
#define uchar unsigned char		 //宏定义
#define uint unsigned int
#define LCD1602_dat P0
sbit LCD1602_rs=P2^5;//IO 定义
sbit LCD1602_rw=P2^6;
sbit LCD1602_e=P2^7;
sbit beep=P2^0;	   //蜂鸣器IO
sbit led_1=P1^0;	 //指示灯IO
sbit led_2=P1^1;
sbit key_1=P1^2;	//按键控制IO
uint ch2o_H,ch2o;	 //甲醛上限变量，   甲醛浓度变量
uchar bz,ms,sec,UART_dat[10],zhi[2],i;	 //暂存数据切换变量， 50模式 变量，  串口暂存数据数组，甲醛浓度高、低位数组， 循环变量
bit beep1;
/********************************************************************
* 名称 : delay()
* 功能 : 小延时。
* 输入 : 无
* 输出 : 无
***********************************************************************/void delay(uint T)					  //延时函数
{while(T--);
}/********************************************************************
* 名称 : LCD1602_write(uchar order,dat)
* 功能 : 1602写如数据函数
* 输入 : 输入的命令值
* 输出 : 无
***********************************************************************/
void LCD1602_write(uchar order,dat)				  //1602 一个字节  处理
{LCD1602_e=0;LCD1602_rs=order;LCD1602_dat=dat;LCD1602_rw=0;LCD1602_e=1;delay(1);LCD1602_e=0;
}
/********************************************************************
* 名称 : LCD1602_writebye(uchar *prointer)
* 功能 : 1602写入数据函数  指针式
* 输入 : 输入的命令值
* 输出 : 无
***********************************************************************/
void LCD1602_writebyte(uchar *prointer)				   //1602 字符串    处理
{while(*prointer!='\0'){LCD1602_write(1,*prointer);prointer++;}
}
/********************************************************************
* 名称 : LCD1602_cls()
* 功能 : 初始化1602液晶
* 输入 : 无
* 输出 : 无
***********************************************************************/
void LCD1602_cls()									 //1602 初始化
{LCD1602_write(0,0x01);     //1602 清屏 指令delay(1500);LCD1602_write(0,0x38);     // 功能设置 8位、5*7点阵delay(1500);LCD1602_write(0,0x0c);     //设置 光标   不显示开关、不显示光标、字符不闪烁LCD1602_write(0,0x06);LCD1602_write(0,0xd0);delay(1500);
}void show()			//显示数据
{LCD1602_write(0,0x80);LCD1602_writebyte("CH2O:");  	  //显示当前的甲醛浓度值LCD1602_write(1,0x30+ch2o/10000%10);LCD1602_writebyte(".");LCD1602_write(1,0x30+ch2o/1000%10);LCD1602_write(1,0x30+ch2o/100%10);LCD1602_write(1,0x30+ch2o/10%10);LCD1602_write(1,0x30+ch2o%10);LCD1602_writebyte("mg/m3");LCD1602_write(0,0xc0);LCD1602_writebyte("CH2O_H:");	  //显示甲醛上限值LCD1602_write(1,0x30+ch2o_H/100%10);LCD1602_writebyte(".");LCD1602_writebyte("mg/m3");	  //毫克每立方米
}void proc()   //超限处理
{if(ch2o/100>=ch2o_H)  //如果当前甲醛浓度超出甲醛浓度上限{led_1=1;		   //对应指示灯点亮led_2=0;beep1=0;		  //开启蜂鸣器报警}else	   //否则{led_1=0;	   //对应指示灯点亮led_2=1;beep1=1;	   //关闭蜂鸣器报警}
}void key()
{if(!key_1)   //判断按下{ms=sec=0;delay(888);   //按键延时去抖if(!key_1)  //判断按下{if(ch2o_H<700)ch2o_H++;ms=sec=0;	  //清楚按键按下计时  重新计时while(!key_1)	 //按键判断释放{show();proc();}SectorErase(0x2000);	 //保存上限值byte_write(0x2000,ch2o_H/256);byte_write(0x2001,ch2o_H%256);	}}if(!key_2)    //判断按下{ms=sec=0;delay(888);  //按键延时去抖if(!key_2)  //判断按下{if(ch2o_H>0) ch2o_H--;ms=sec=0;while(!key_2)	//按键判断释放{show();proc();}SectorErase(0x2000);	 //保存上限值byte_write(0x2000,ch2o_H/256);byte_write(0x2001,ch2o_H%256);}}}void main()
{uchar h,l;LCD1602_cls();	  //LCD 1602   调用初始化程序TMOD=0x21;	//配置定时TH0=0x4c;		//50ms  定时赋值TL0=0x00;ET0=1;TR0=1;TH1=0xfd;		//串口波特率定时初始TL1=0xfd;SCON=0x50;	//只发送EA=1;		//打开定时总中断ES=1;		//打开串口中断				TR1=1;h=byte_read(0x2000);l=byte_read(0x2001);   //读取保存的数据ch2o_H=h*256+l;if(ch2o_H>700)ch2o_H=80;while(1){show();		 //显示函数key();		 //按键处理程序proc();		 //超限处理程序}
}void UART_1() interrupt 1
{TH0=0x4c;TL0=0x00;ms++;if(ms%2==0)   //长按按键计数处理{if(sec>1){if(!key_1)	//设置按键长按处理{if(ch2o_H<700)ch2o_H++;}if(!key_2){if(ch2o_H>0) ch2o_H--;}}}if(ms%10==0){if(beep1==1)	//蜂鸣器报警处理{beep=!beep;}else{beep=1;}}if(ms>19)	   //1s 定时{ms=0;sec++;}
} void UART_4() interrupt 4 //处理接收的串口数据
{if(RI){RI=0;   //RI 置0UART_dat[bz]=SBUF;	  //暂存串口数据switch(bz){case 0:if(UART_dat[bz]==0xFF){bz=1;}else{bz=0; }break;case 1:if(UART_dat[bz]==0x17){bz=2;}else{bz=0; }break;case 2:if(UART_dat[bz]==0x04){bz=3;}else{bz=0;  }break;case 3:if(UART_dat[bz]==0x00){bz=4; }else{bz=0; }break;case 4:bz=5;   break;case 5:bz=6; break;case 6:if(UART_dat[bz]==0x13){bz=7;   }else{bz=0; }break;case 7:if(UART_dat[bz]==0x88){bz=8;  }else{bz=0; }break;case 8:  //校验接收的数据  正确则处理接收的数据if((UART_dat[bz]+UART_dat[1]+UART_dat[2]+UART_dat[3]+UART_dat[4]+UART_dat[5]+UART_dat[6]+UART_dat[7])%256==0)}}
}
