【新启航】3D 逆向抄数的工具技术与核心能力：基于点云处理的扫描设备操作及模型重建方法论

摘要

3D 逆向抄数的核心逻辑围绕点云数据展开，从扫描采集到模型重建的全流程，需依托适配的工具技术与工程师核心能力。本文以点云处理为核心纽带，系统梳理扫描设备（激光、结构光等类型）的操作要点与技术特性，解析点云去噪、精简、拼接等处理技术，构建 “设备操作 - 点云处理 - 模型重建” 的方法论框架，明确各环节所需核心能力，为逆向抄数工程实践提供技术指引。

一、引言

在产品复刻、缺陷修复、创新设计等场景中，3D 逆向抄数通过还原物体三维结构实现数字化转化，而点云数据是连接物理实体与数字模型的关键载体。全流程中，扫描设备操作决定点云数据质量，点云处理技术影响数据可用性，模型重建方法论决定最终模型精度，三者需与工程师核心能力深度适配，共同保障逆向抄数成果满足工程需求。

二、扫描设备操作：点云采集的工具技术与能力要求

2.1 主流扫描设备类型及操作要点

基于点云采集需求，主流扫描设备分为激光扫描仪、结构光扫描仪两类。激光扫描仪（如某品牌手持激光设备）精度达 ±0.05mm，操作时需根据工件材质调整激光强度，例如扫描金属高光件需搭配哑光喷雾，避免反光导致的点云缺失；结构光扫描仪（如桌面级设备）扫描速度快，单帧采集时间≤0.1s，操作核心是校准投射光源角度，确保结构光条纹均匀覆盖工件表面，获取高密度点云（每平方毫米≥80 个点）。此外，设备需通过标准件（精度 ±0.01mm）术前校准，确保点云采集误差≤±0.06mm。

2.2 设备操作的核心能力

工程师需具备参数动态优化能力：针对不同尺寸工件调整扫描分辨率，如微小零件设为 0.02mm 分辨率，大型构件设为 0.1mm，平衡精度与效率；掌握多视角采集技巧，通过贴附定位标记点或特征匹配，实现多批次点云拼接误差≤±0.08mm。同时，需具备环境适配能力，在车间粉尘、光照变化场景中，通过调整设备曝光参数、搭建临时防尘罩，保障点云数据完整性。

三、点云处理技术：数据优化的工具功能与能力支撑

3.1 核心处理工具及技术流程

原始点云需经专业软件处理，主流工具包括 Geomagic Wrap、MeshLab。Geomagic Wrap 可实现三步核心处理：一是去噪，通过高斯滤波算法去除离群点（误差＞±0.05mm 的点），保留有效数据；二是精简，采用曲率采样法，在关键特征区域（如曲面交接处）保留高密点云，非关键区域精简 50%-70% 数据量，提升后续处理效率；三是空洞填充，自动识别≤3mm 的扫描空洞，通过周边点云拟合生成填补点，确保点云连续性。MeshLab 则擅长点云平滑处理，通过移动最小二乘法减少数据波动，优化点云质量。

3.2 点云处理的核心能力

工程师需具备数据质量判断能力，通过点云密度分析（关键区域密度≥100 点 /mm²）、误差检测（对比原始与处理后数据偏差），筛选可用点云；针对复杂数据（如含镂空、尖锐边角的零件），需掌握手动补扫与局部优化结合的方法，例如对镂空结构周边点云手动加密，避免模型重建出现破面。此外，需熟悉数据格式转换，将点云（.ply 格式）无损转换为网格（.stl 格式），为模型重建奠定基础。

四、模型重建方法论：基于点云的工具应用与能力要求

4.1 主流重建工具与方法论框架

模型重建依托 CAD/CAM 软件，形成 “点云 - 网格 - 曲面 - 实体” 的方法论框架。UG NX 逆向模块采用非参数化重建：先将点云转化为三角网格，再基于网格提取特征曲线，通过 NURBS 曲面技术生成连续曲面，最后缝合曲面形成实体模型，适合自由曲面零件（如汽车覆盖件）；SolidWorks 采用参数化重建，从点云中识别规则特征（如圆柱、平面），生成参数化草图，通过拉伸、旋转等特征操作构建模型，适合规则零件（如齿轮）。

4.2 模型重建的核心能力

工程师需掌握曲面重构技巧，基于 NURBS 原理调整控制点与权重，确保重建曲面与点云偏差≤±0.1mm；针对多曲面交接处，采用边界混合技术实现 G2 级曲面连续，保障模型光滑度。同时，需具备精度把控能力，通过三坐标测量仪检测模型关键尺寸（如孔径、间距），对比点云数据修正误差，确保模型满足制造公差要求（±0.05mm-±0.1mm）。

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

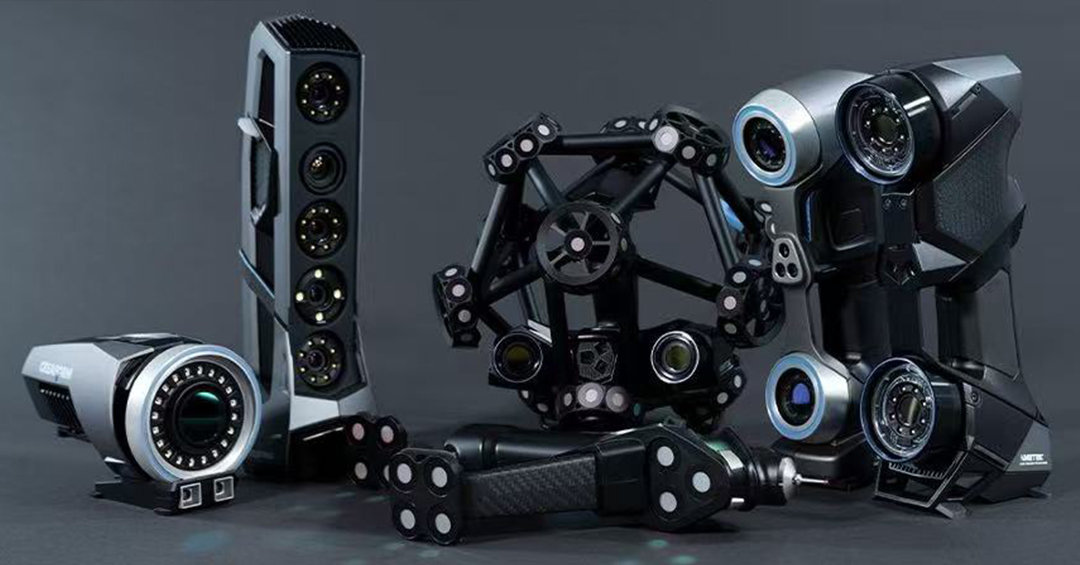

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

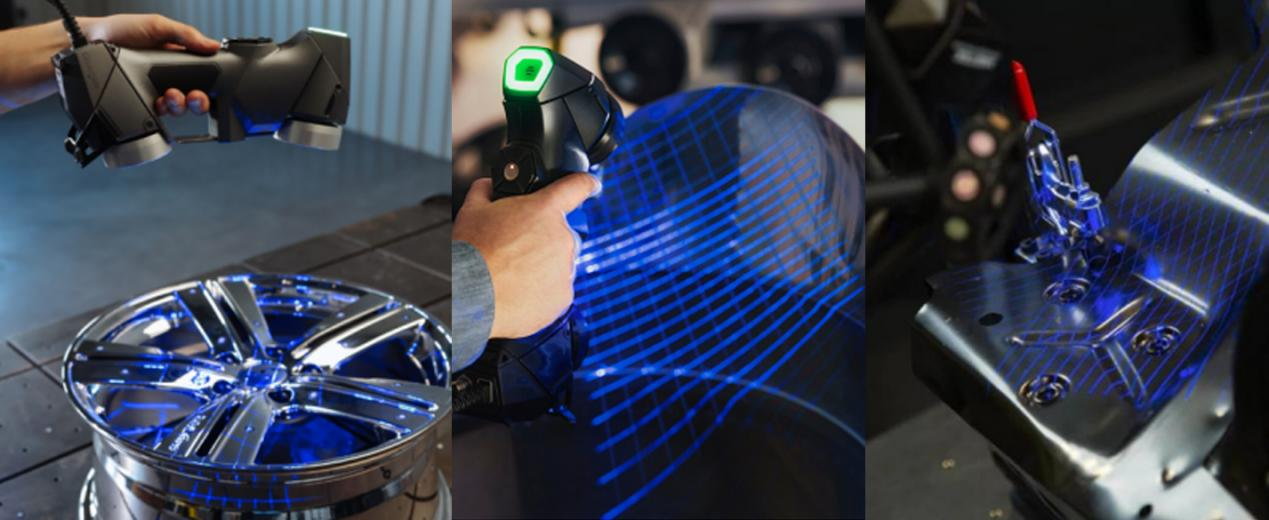

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

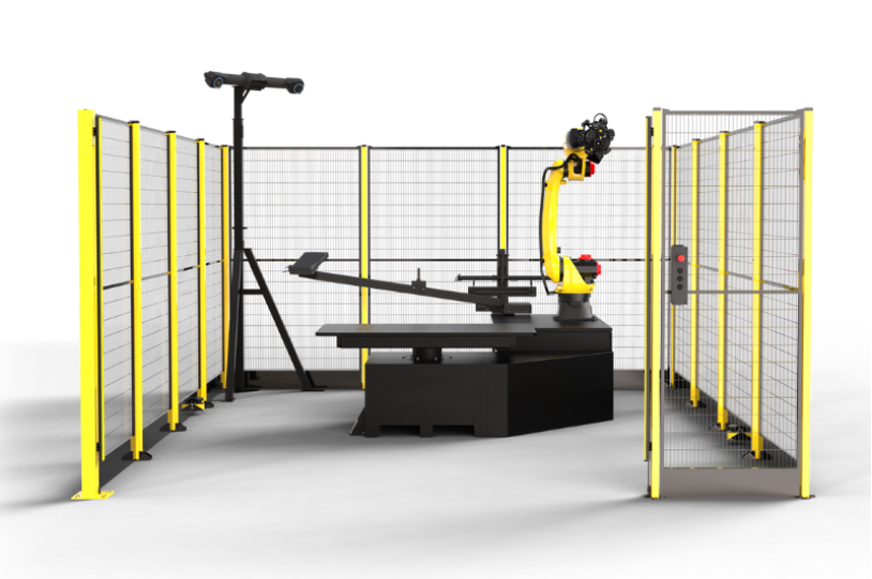

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

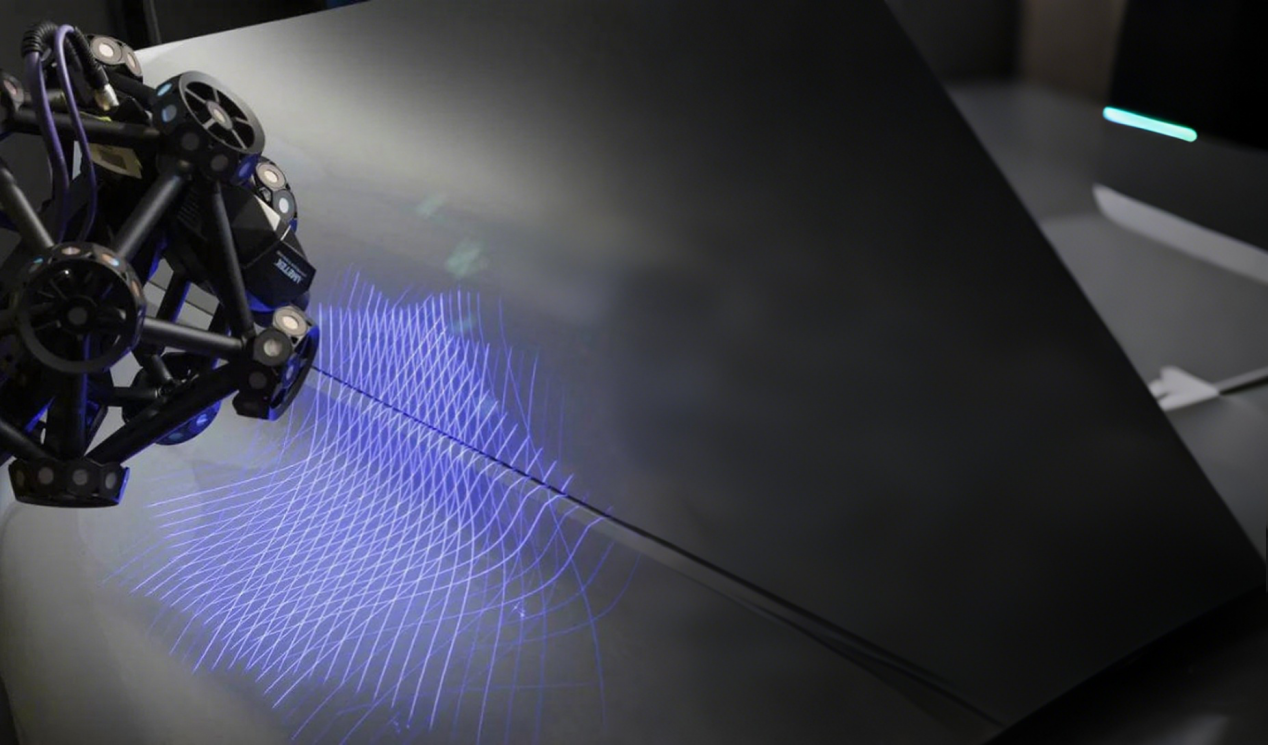

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

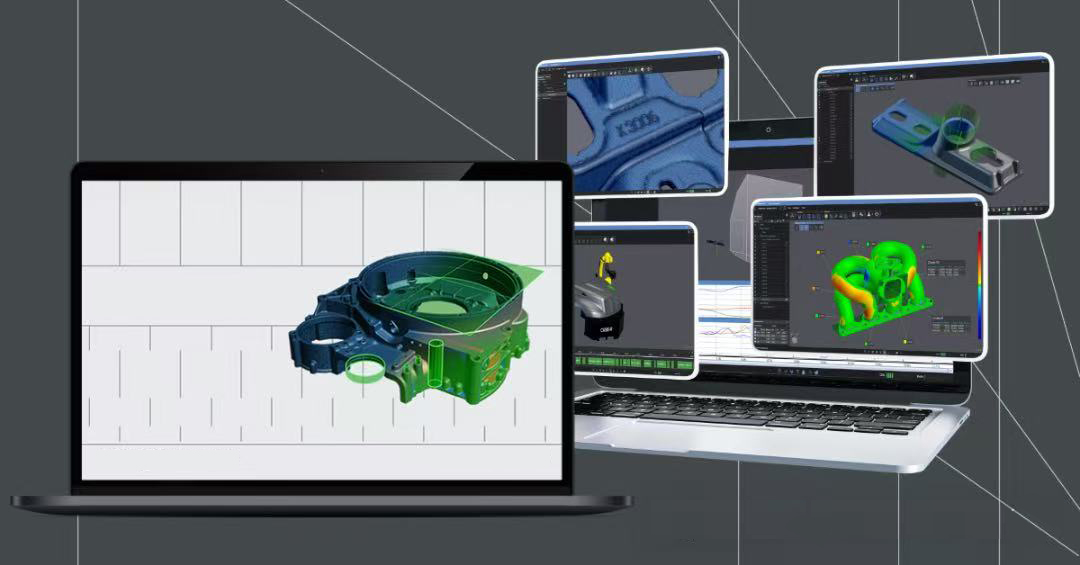

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。

无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
