宜春城区光纤铺设及接口实地调研

一、研究方向与近期关注

因为课题研究的原因，最近对城市骨干网非常感兴趣。前期我讨论了5G，WiFi及自组网等无线通信网络情况，感兴趣的朋友可以移步我的博客阅读：

5G无线通信网络场景（日常、工业）及拓扑结构-CSDN博客

传统星型拓扑结构的5G，WiFi无线通信网络与替代拓扑结构自组网-CSDN博客

Wi-Fi 802.11s自组网/EasyMesh自组网/802.11ah物联网-CSDN博客

近期注意到我家楼下的光纤入户总线和城市中的各个无线铁塔。我家楼下的光纤：

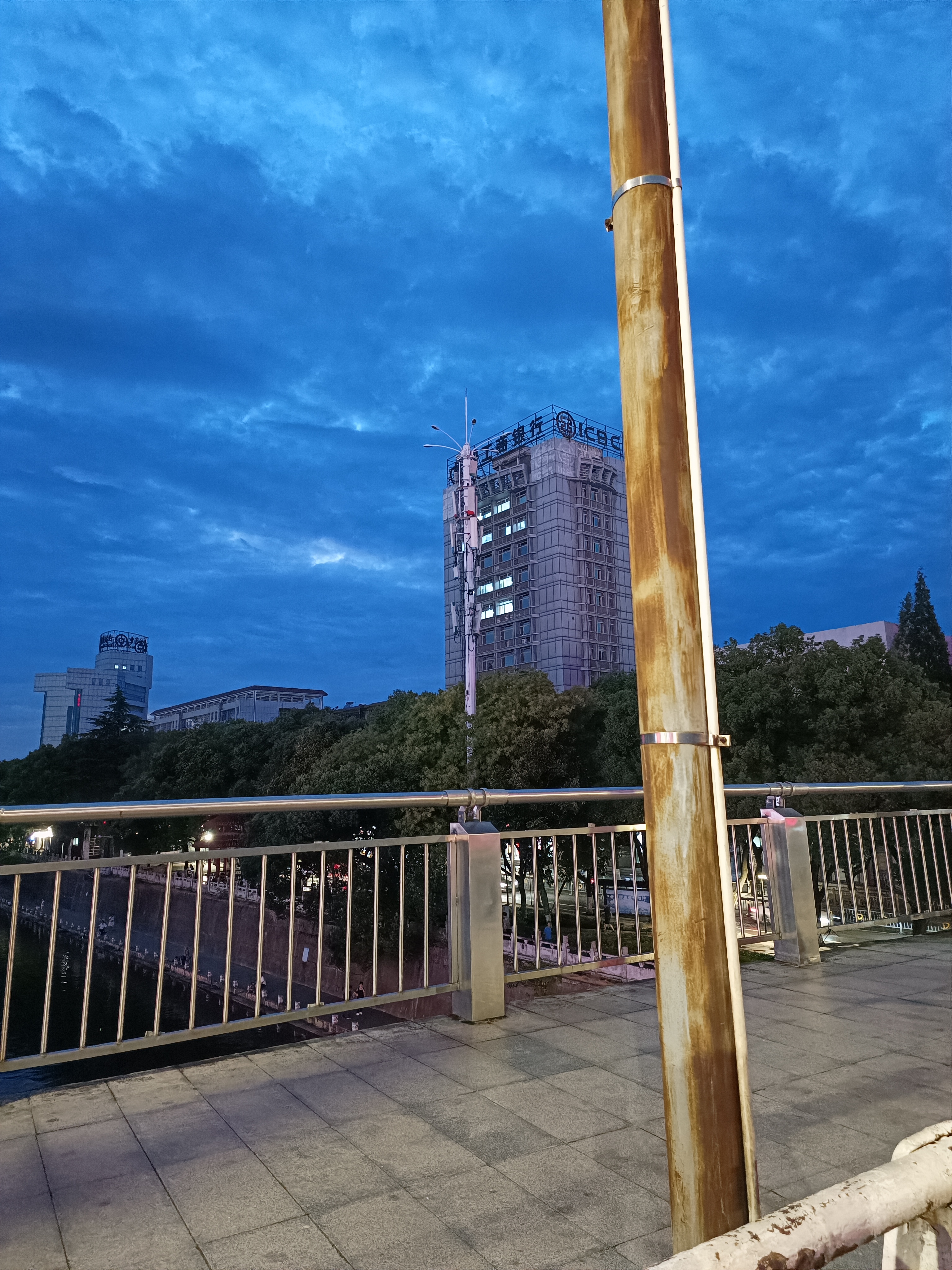

秀江河畔的基站：

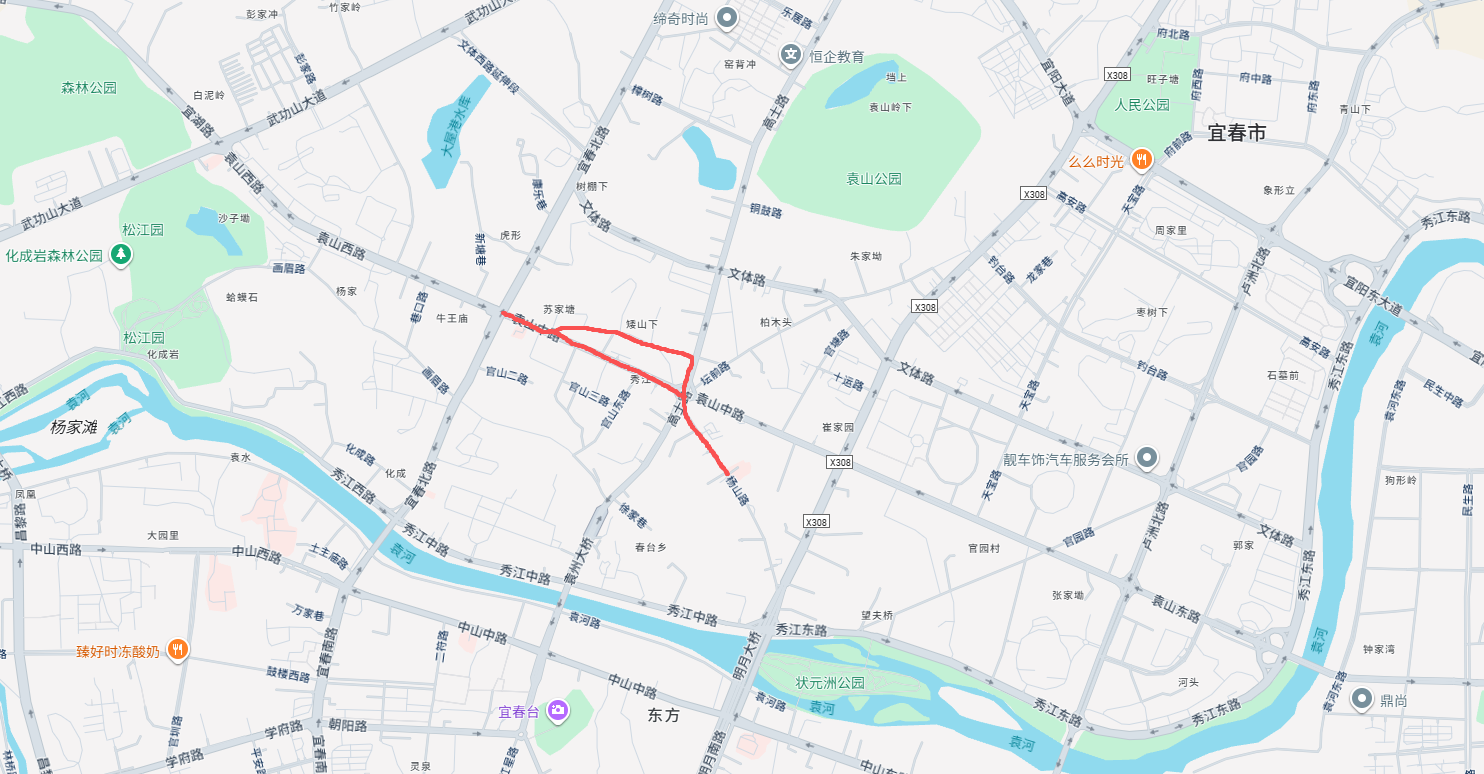

于是在今天，我绕着下图红色路线进行实地调研：

首先说说我对本次实地调研后的总结：

城市的通信网络可以分为地面，地下和楼顶三部分。

地面有很多光纤入户箱；走井可以进入地下，城市的光纤骨干网就在这些地下井中；楼顶则部署了很多无线基站，就是我们常用的5G，4G基站。

普通人可以看到光纤入户箱和楼顶的基站，看不到井下的光纤；能近距离接触光纤入户箱，上不去楼顶近距离接触基站。

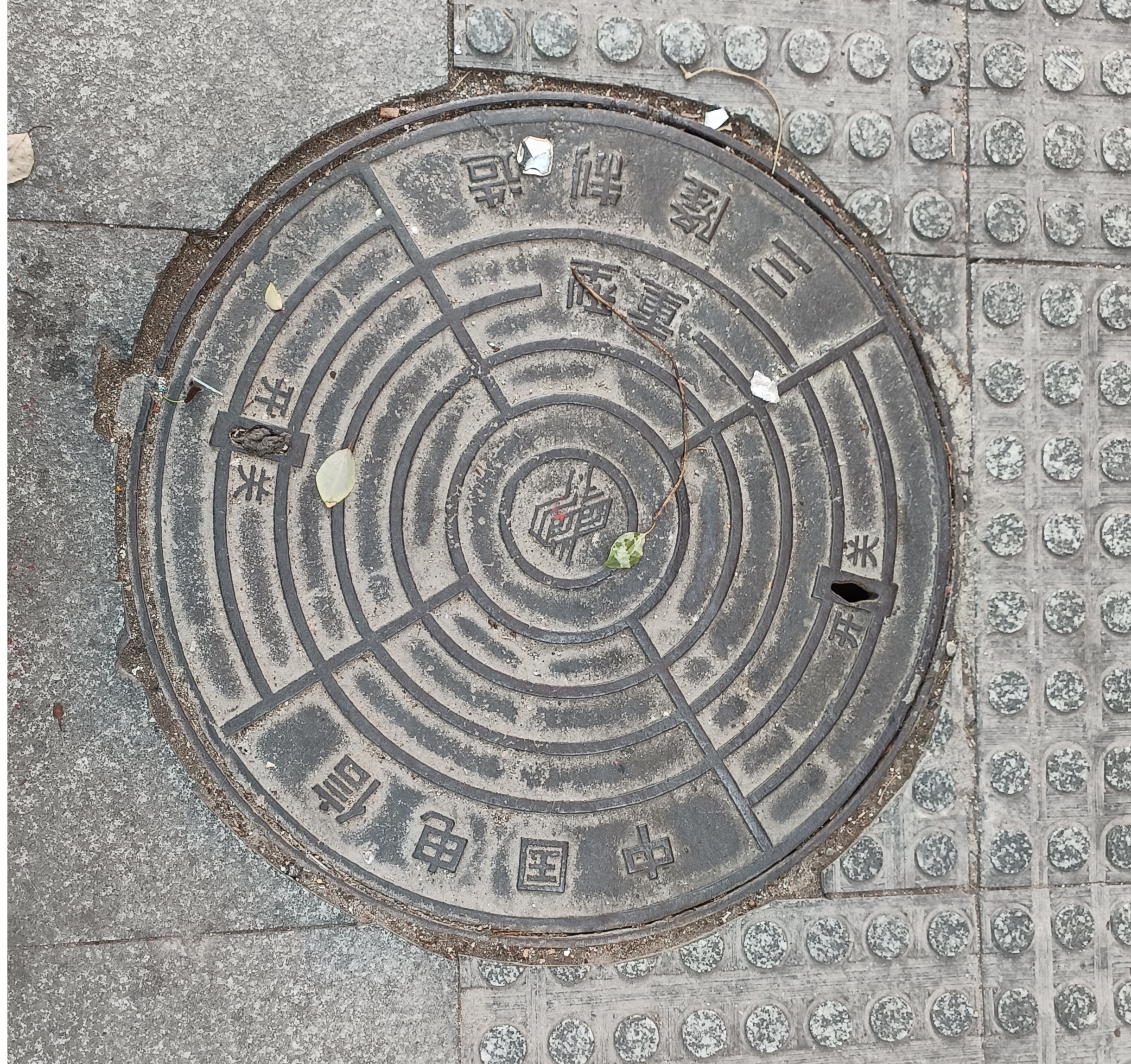

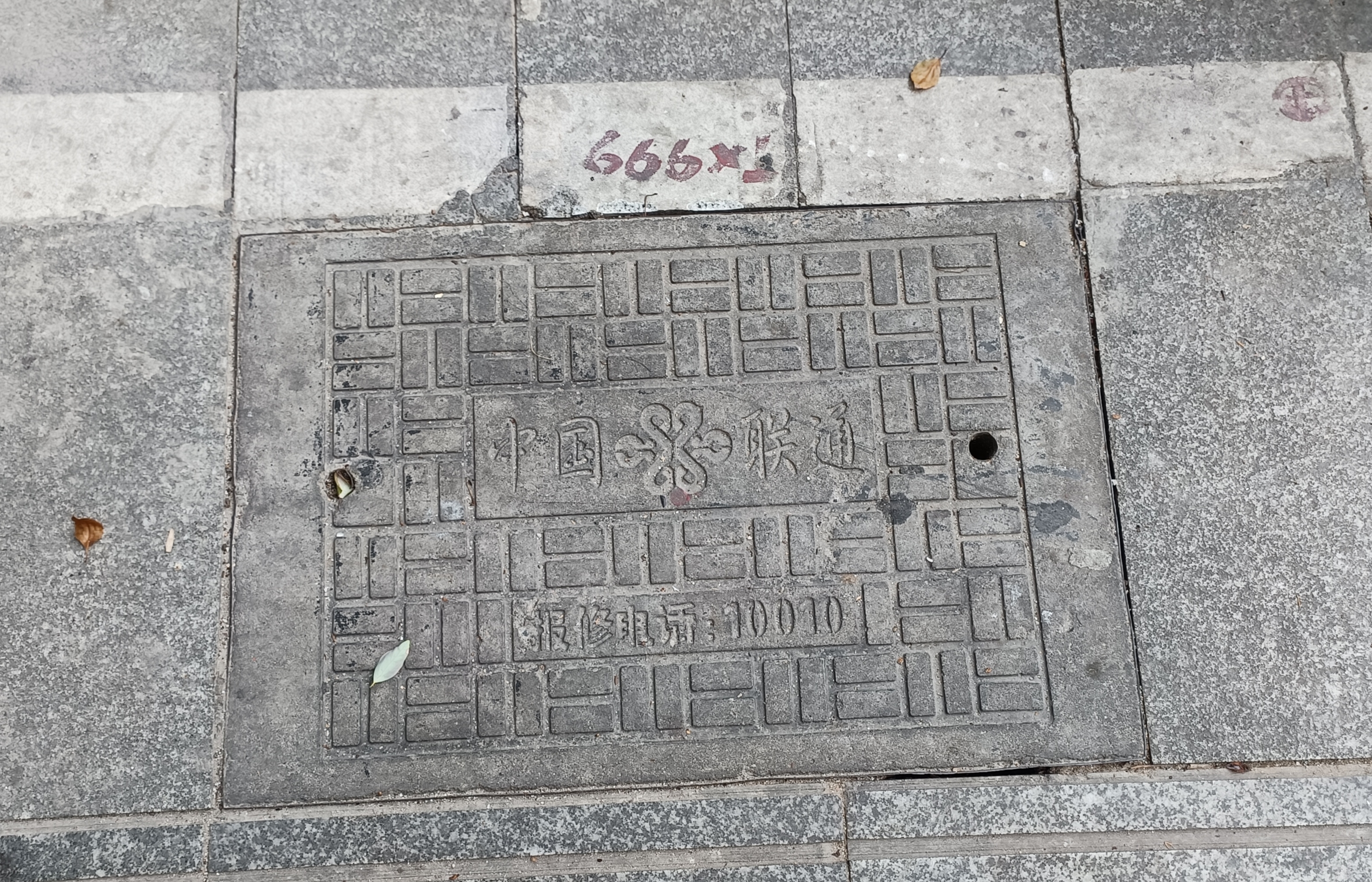

井下光缆入口：

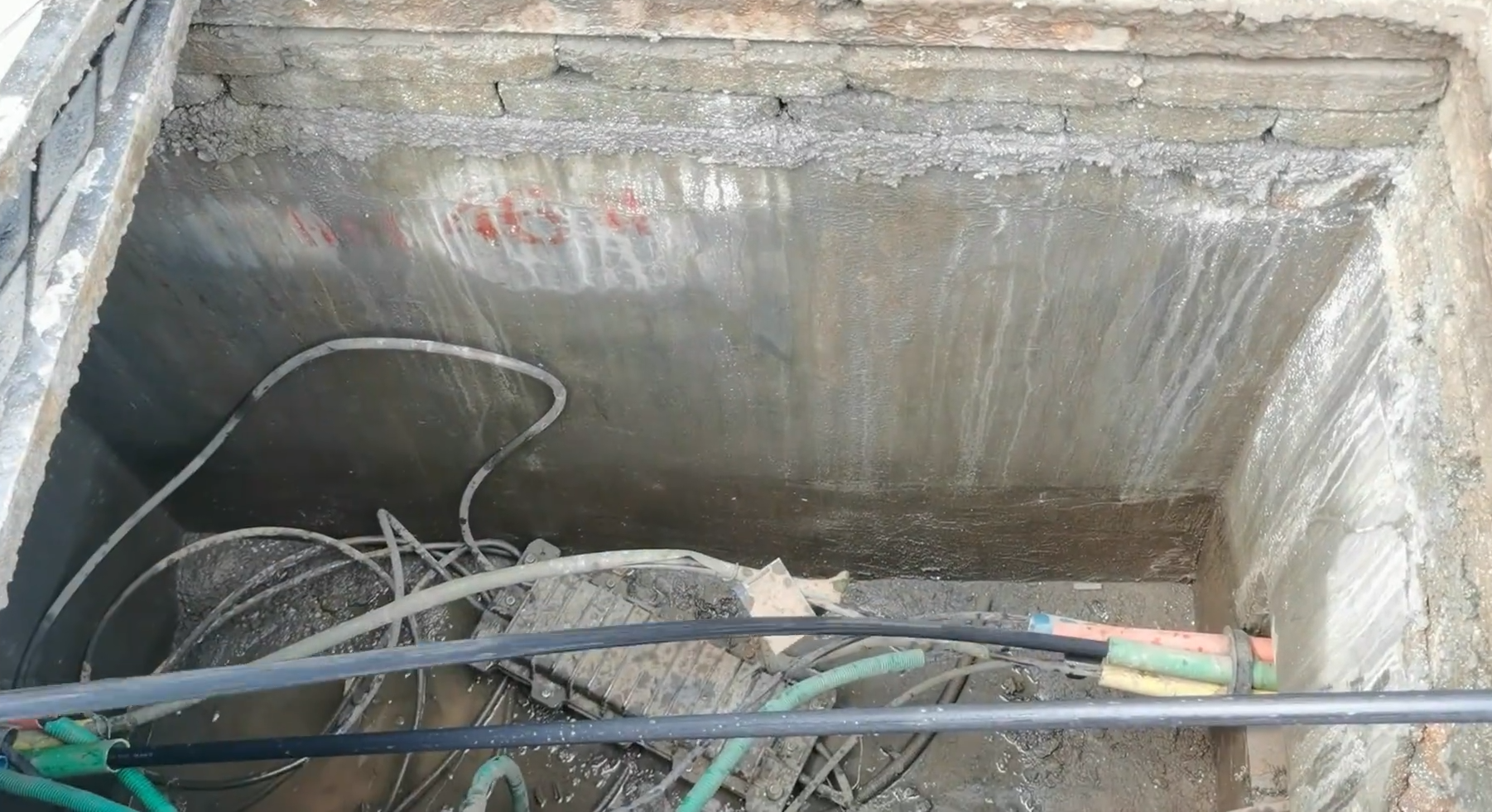

光缆管道内部：

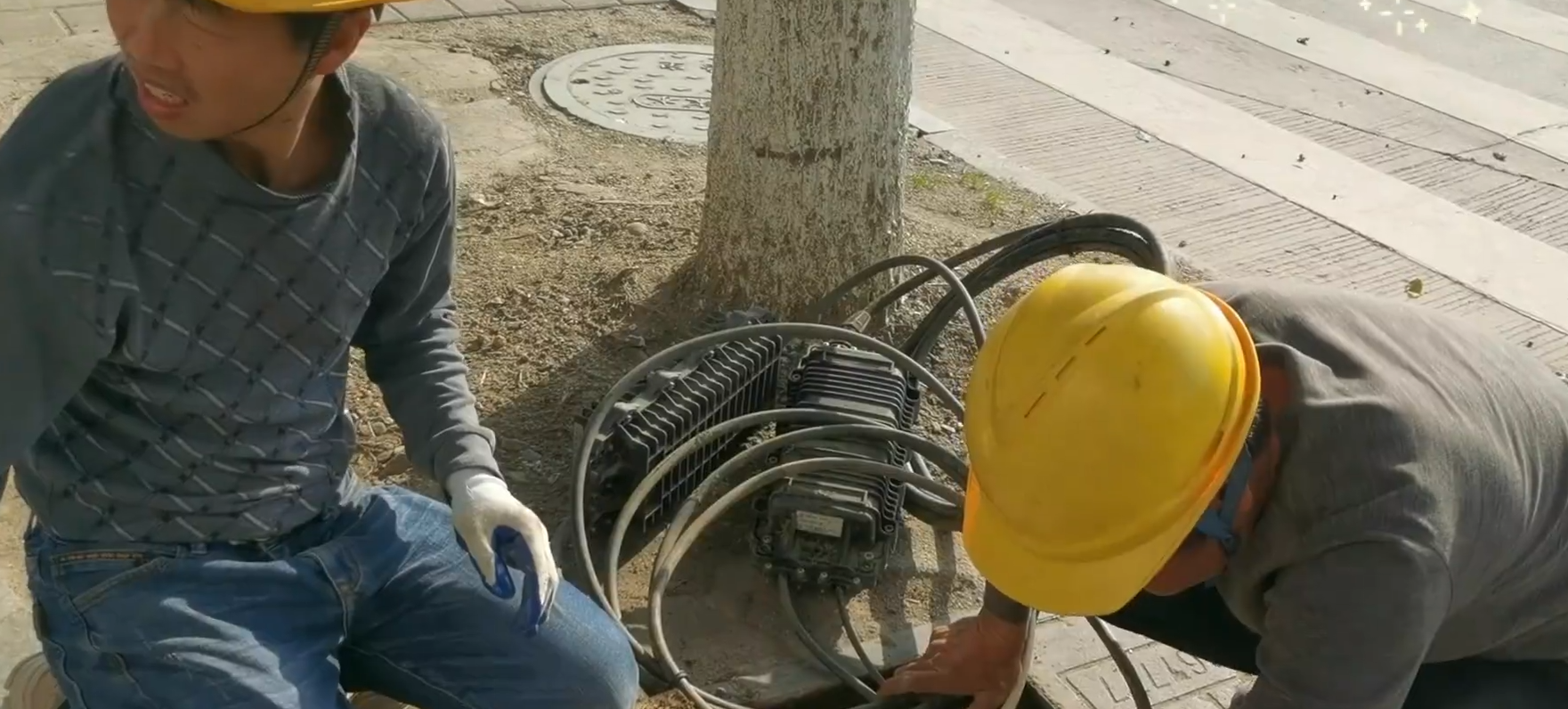

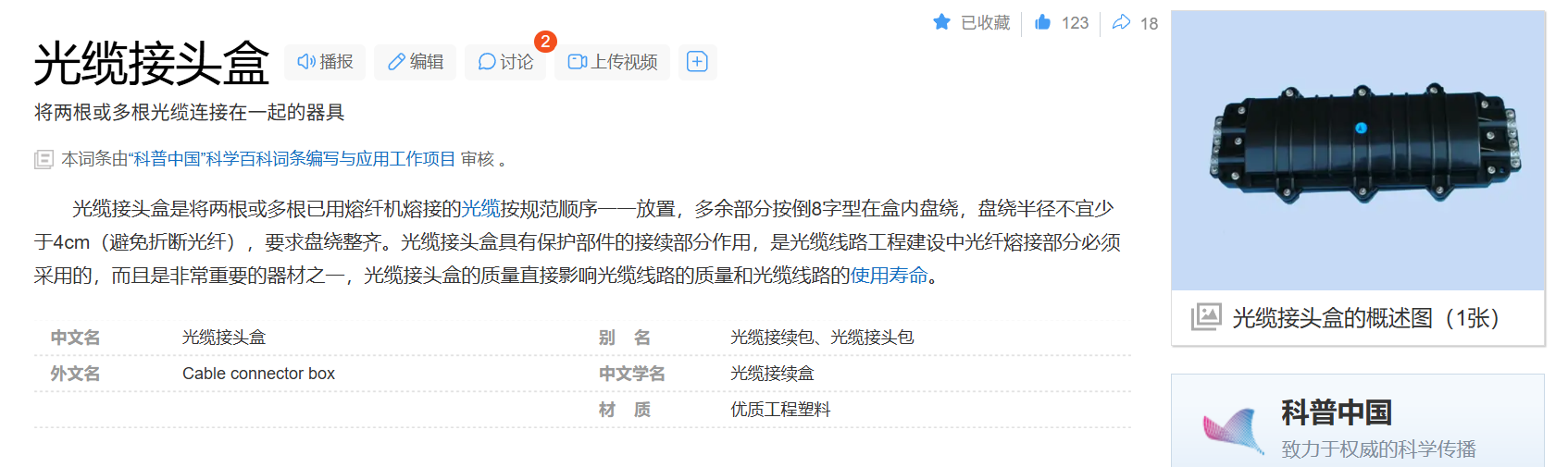

师傅们从光缆管道中逃出来的黑色匣子是一个光缆的融接盒：

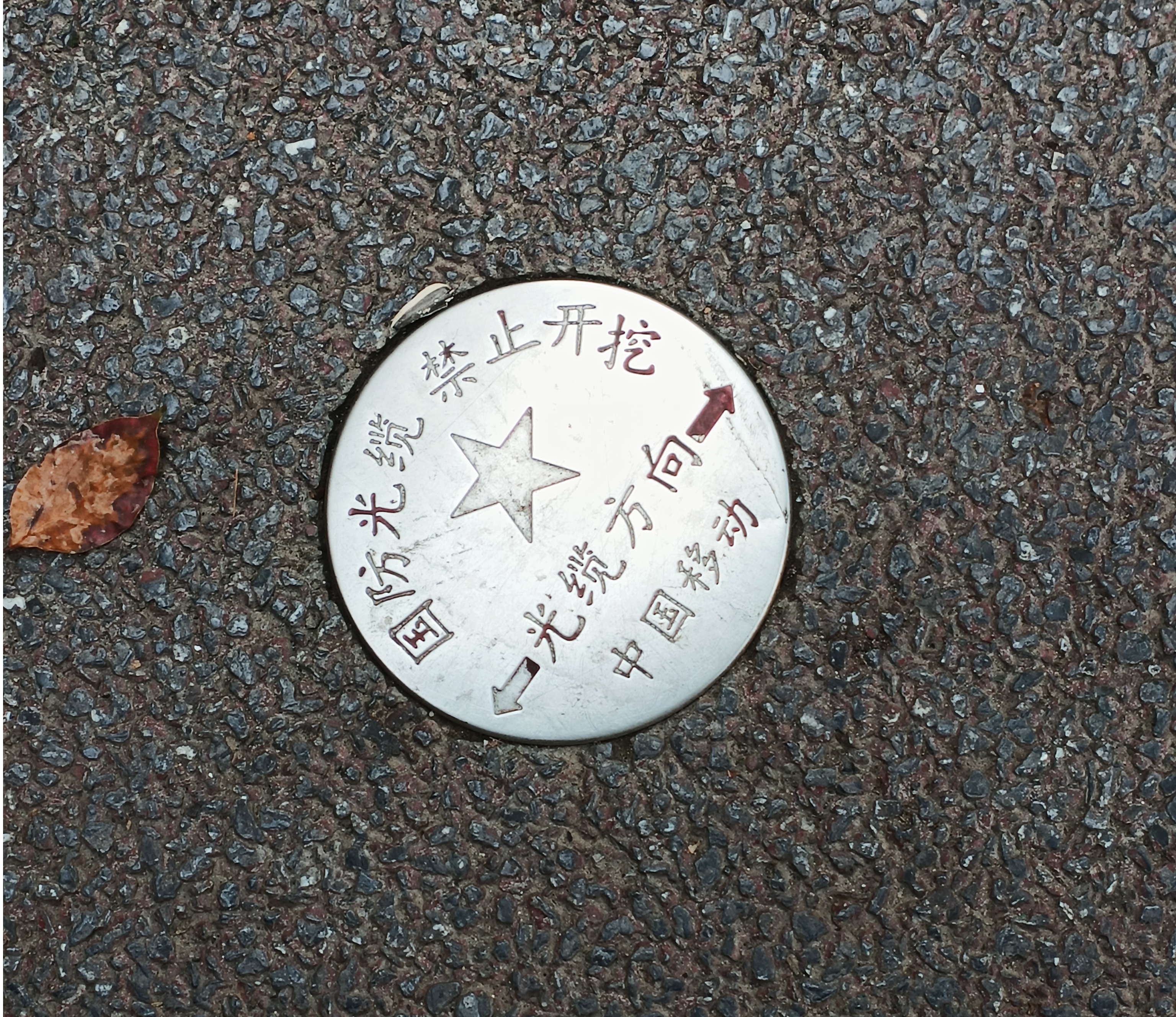

光缆标识：

我都想下去看看了......

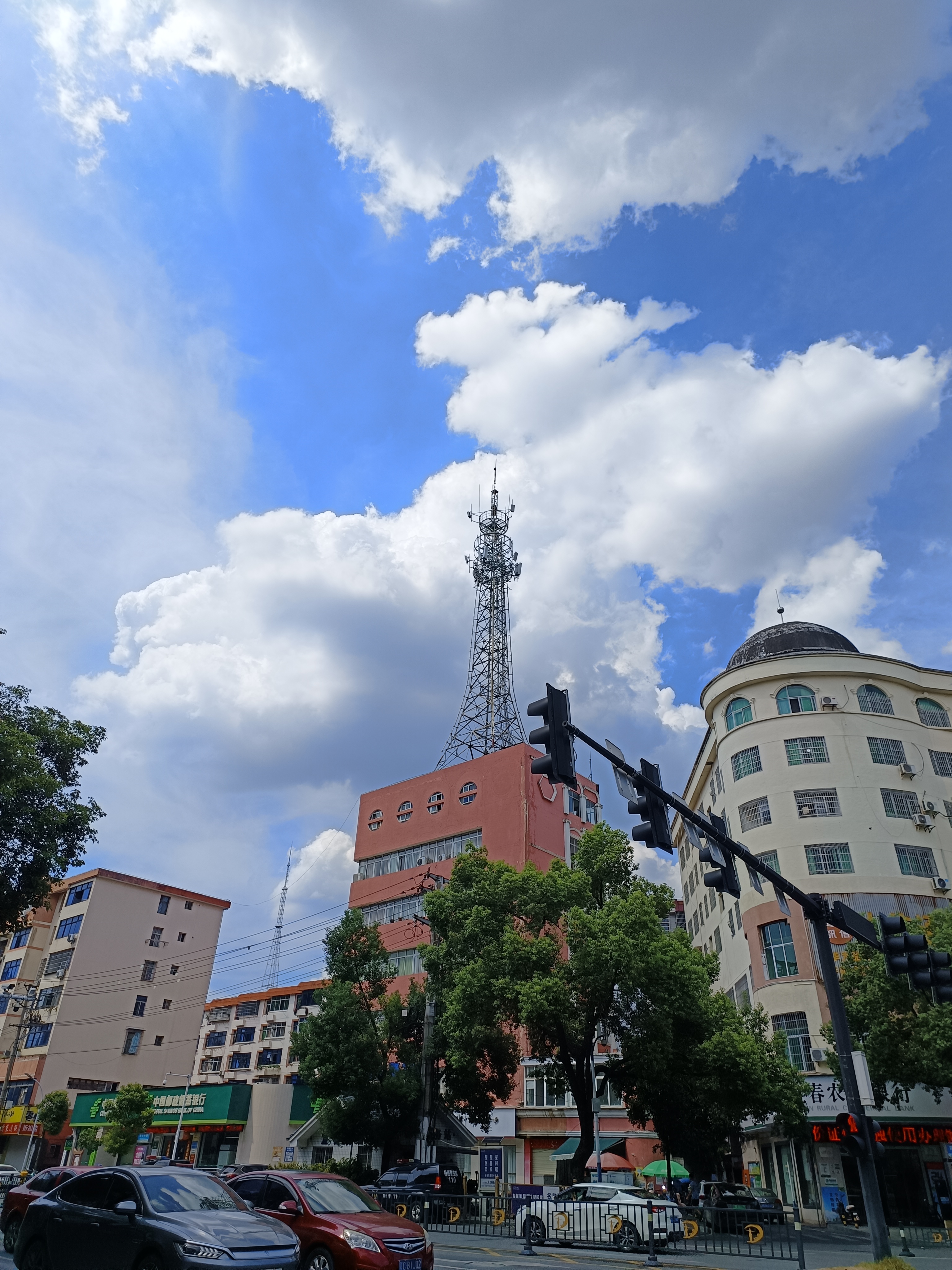

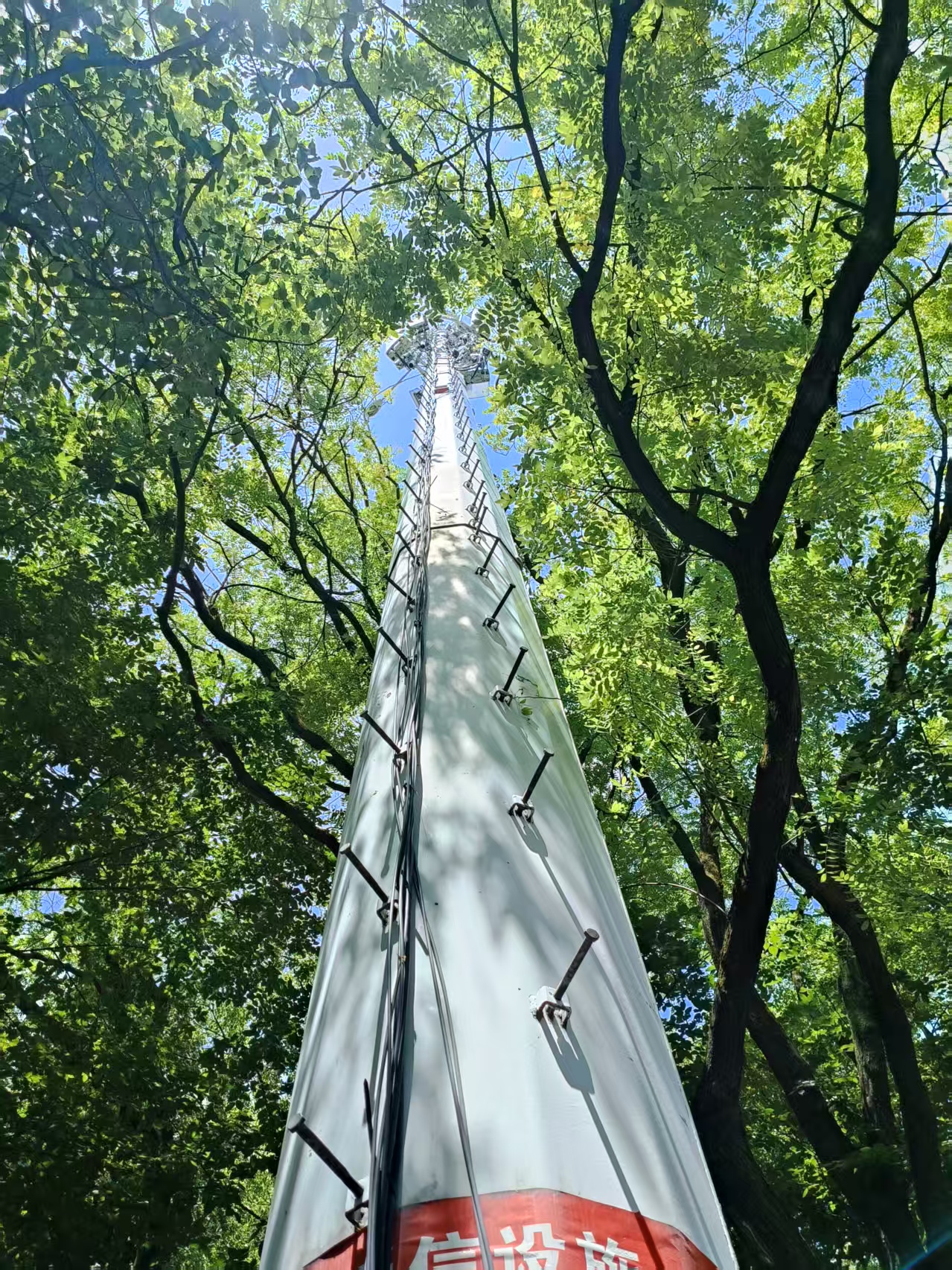

楼顶基站：

二、实地调研结果

2.1 分布图

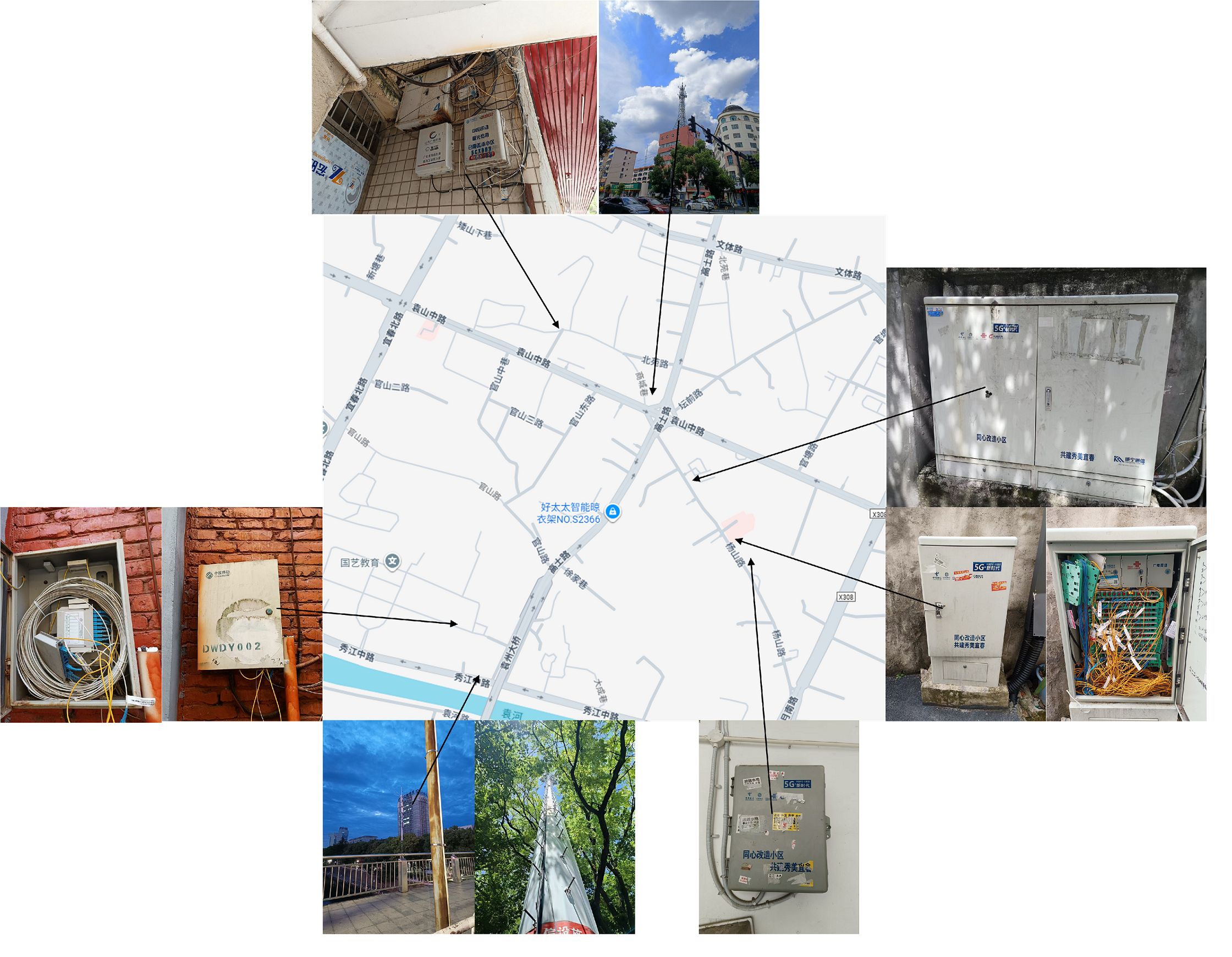

我把今天实地调研的内容整理为了一张地图：

想深入了解这些设备，可以从设计它们的公司产品介绍去了解。

2.2 厂商的光纤设备

康宁通信

光纤配线箱：

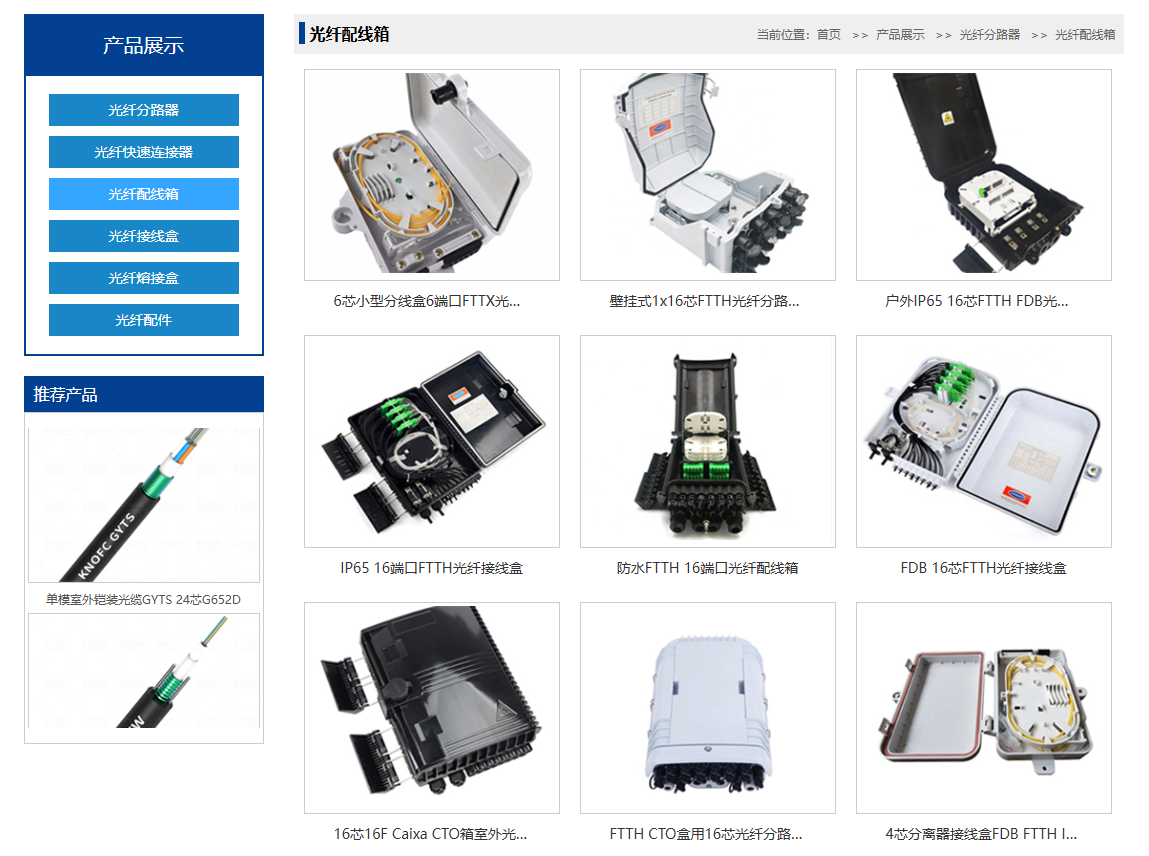

苏驼通信

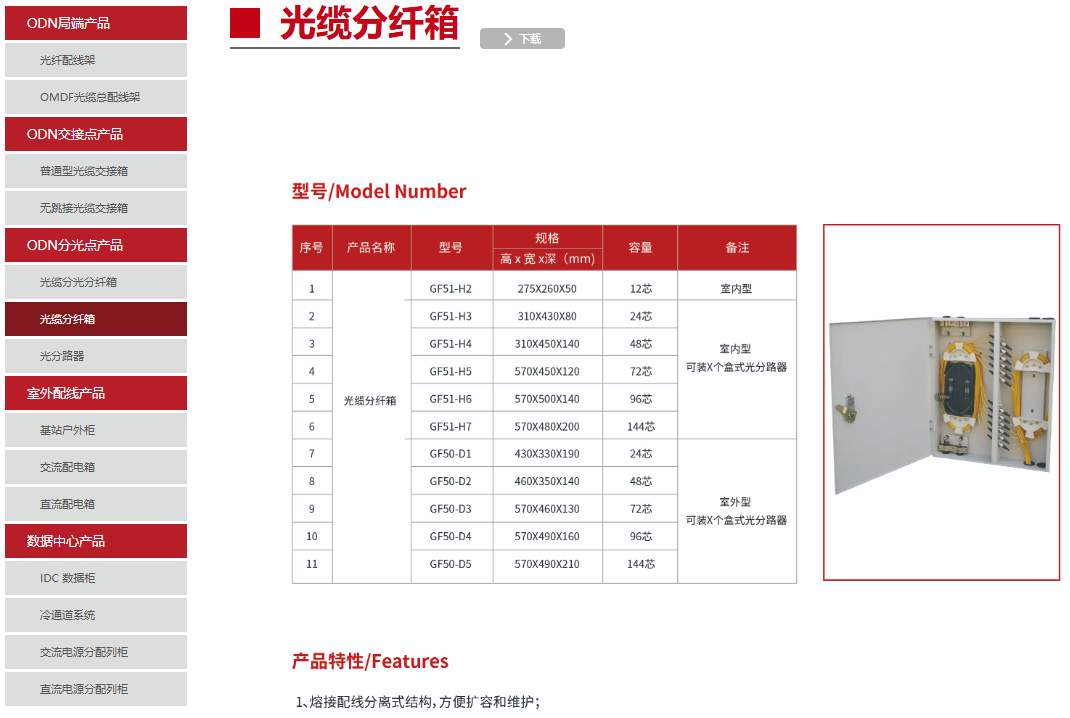

光纤分纤箱：

分纤箱就是个接线盒，负责物理连接和分接；光分路器是无源器件，真正实现光信号的分路。

2.3 分纤箱

我家楼下这个就是一个典型的分纤箱：

2.4 分光箱

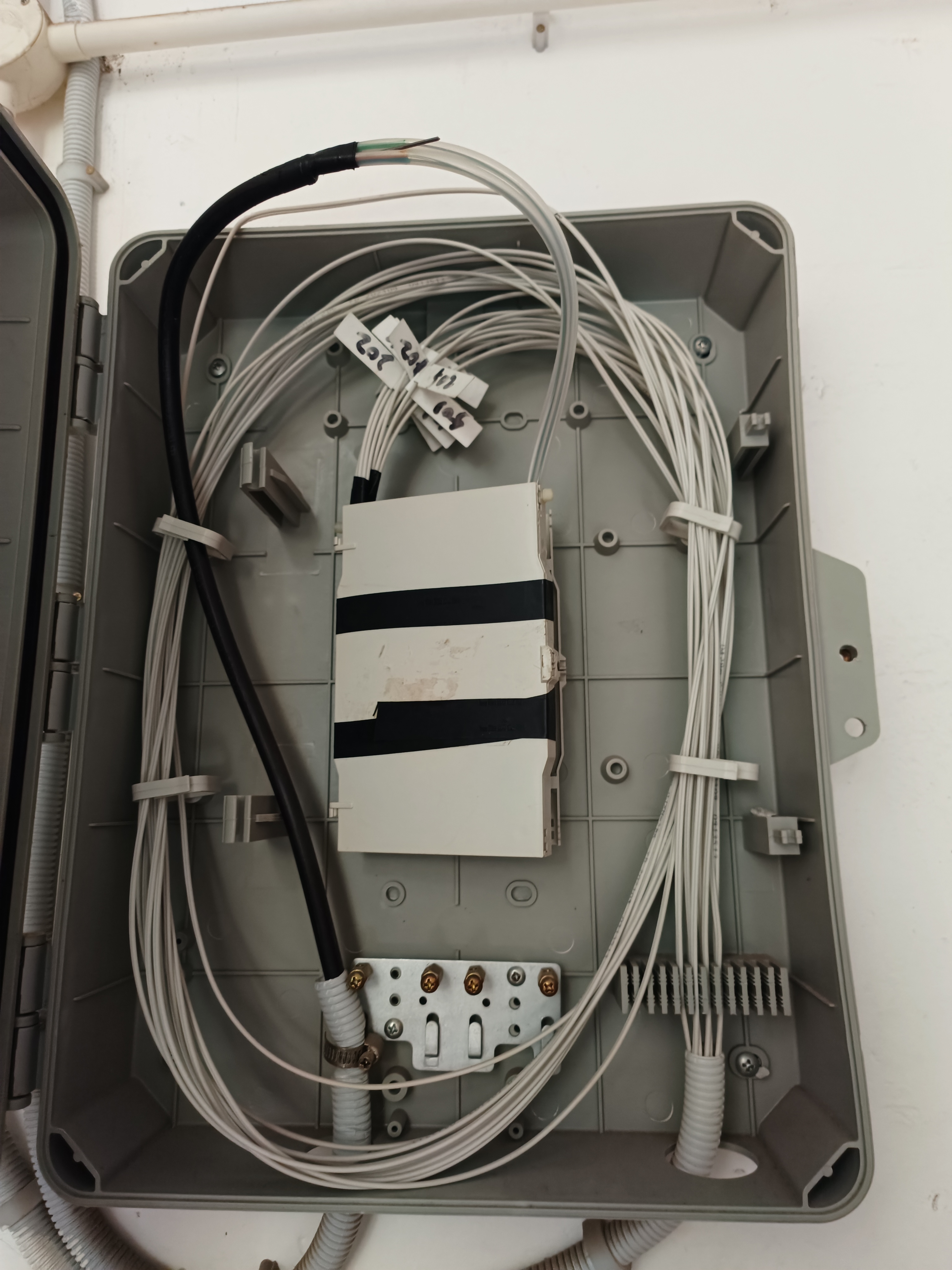

而我家楼道里这个就是一个典型的分光箱：

黑色的粗线是运营商的主干光缆，白色细线是用户侧光纤，白色的是PLC（Planar Lightwave Circuit， 平面光波电路）分光模块。

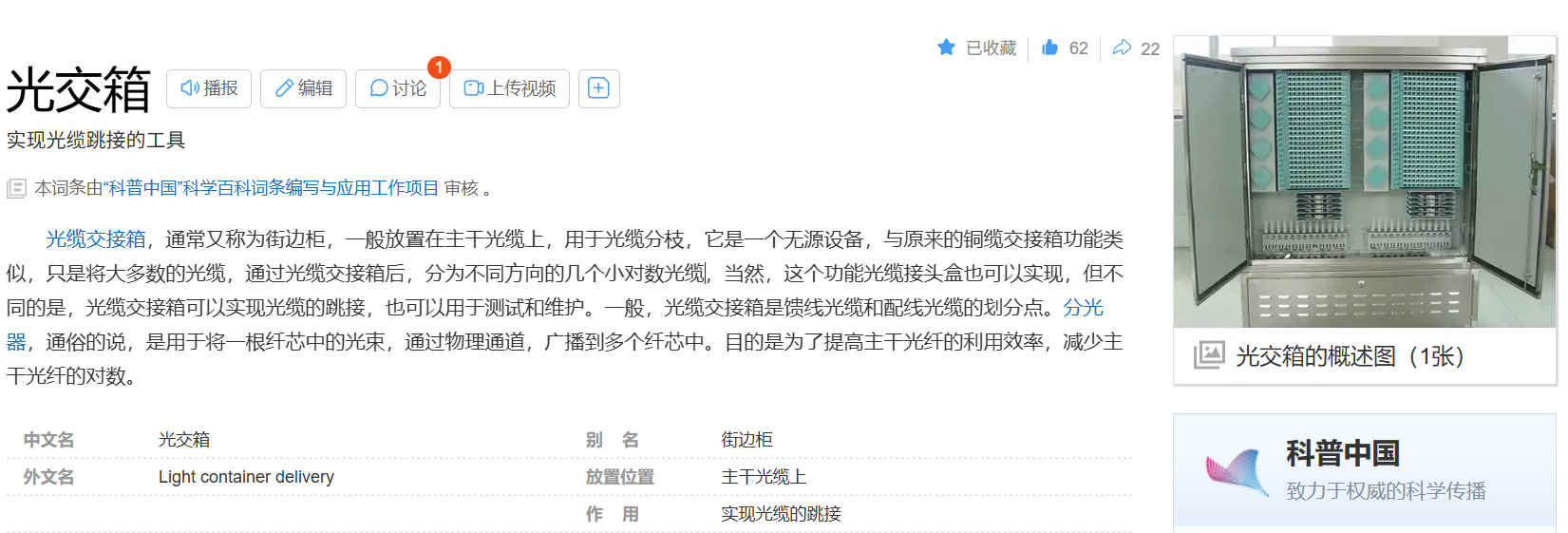

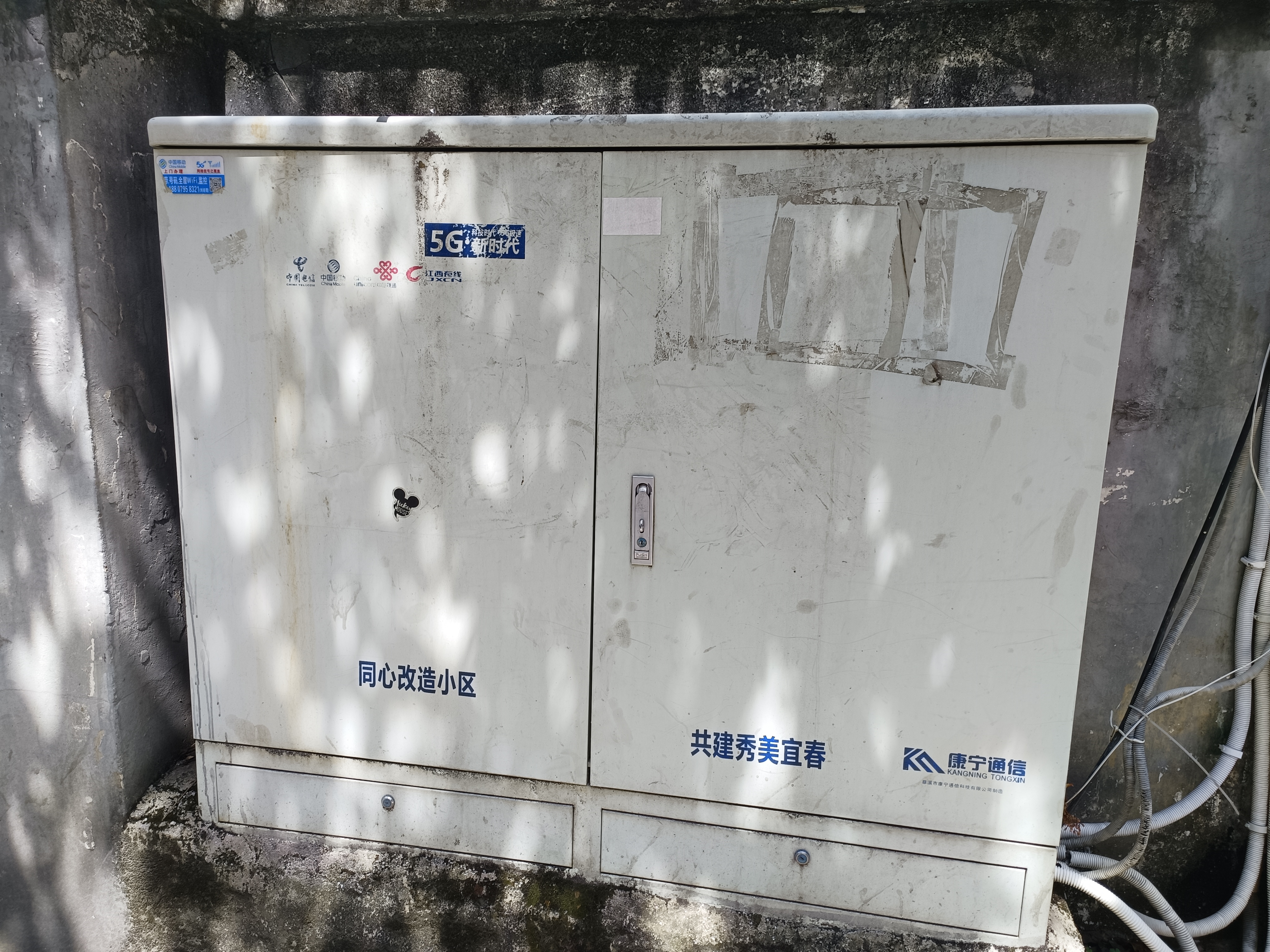

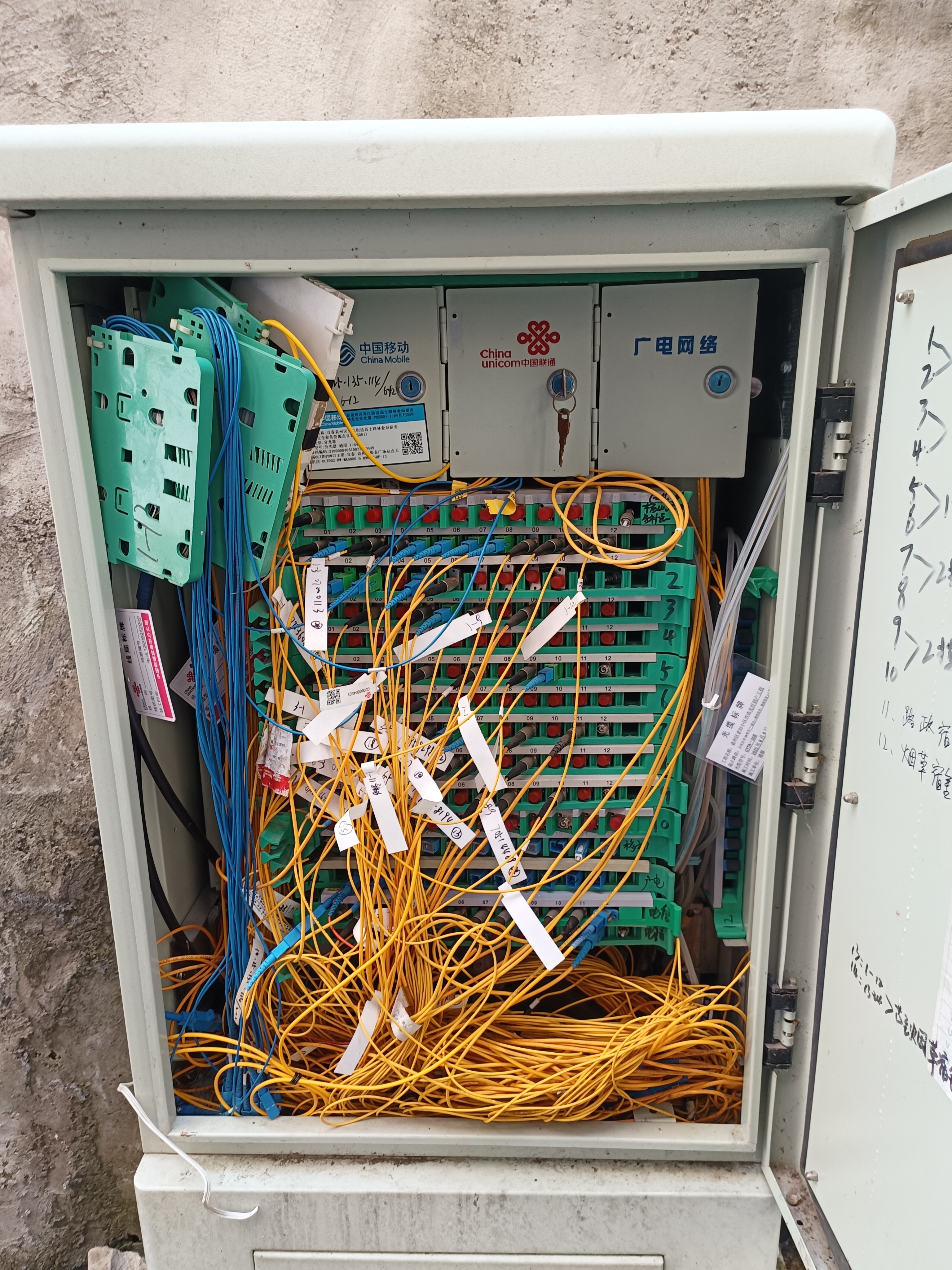

2.5 光交箱

光缆交接箱是馈线光缆（传送）和配线光缆（分配）的划分点。光缆交接箱可以实现光缆的跳接，也可以用于测试和维护。

2.6 跳接与融接

感觉一般要入户的线路没必要用熔接，熔接都是固定的馈线线路才使用。
