宜春城区SDH网图分析

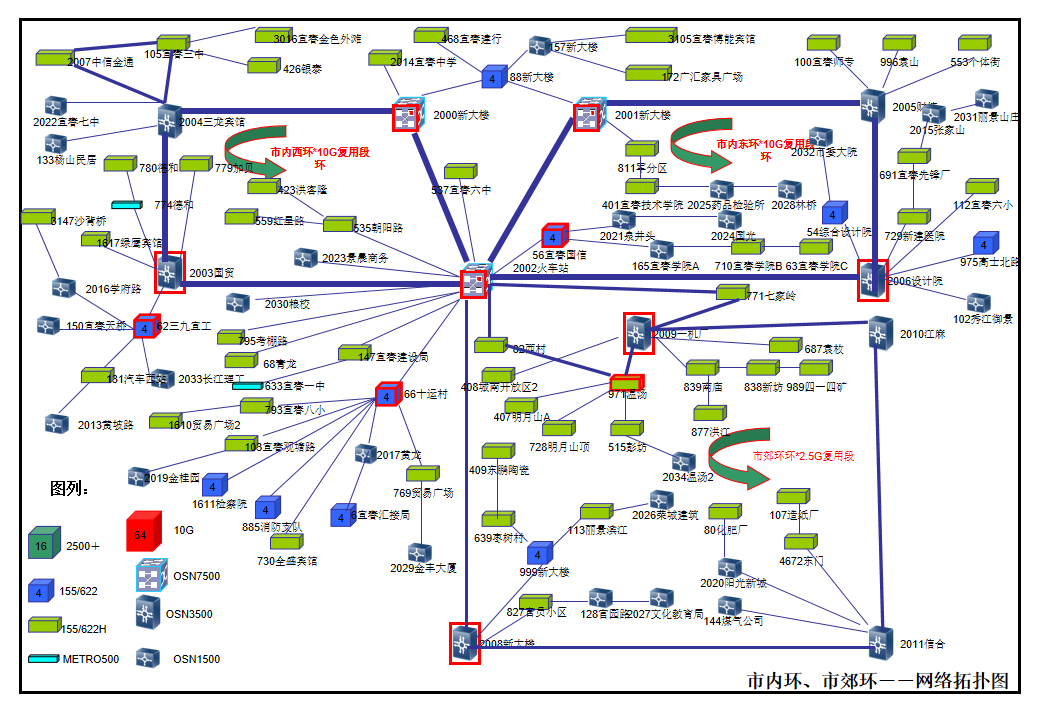

一、SDH网图展示
图片来源：
本地网传输网组SDH网图(2014年12月) - 百度文库

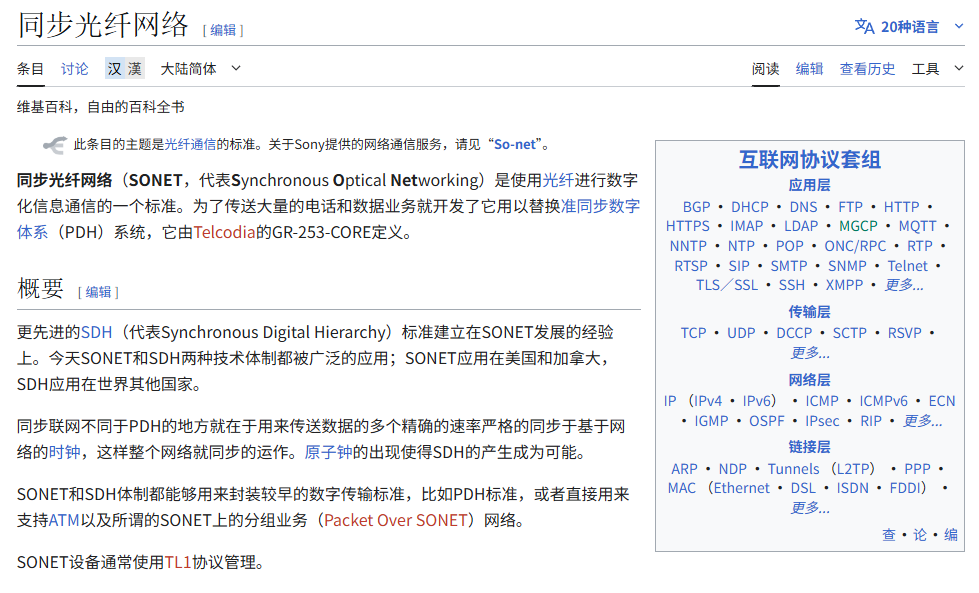

SDH就是Synchronous Digital Hierarchy，同步数字体系的意思。
从分布图可以看出，城区网和工业网一样，是环状结构，保障数据传输的稳定。我的另一篇博客谈及了工业环网：
5G无线通信网络场景（日常、工业）及拓扑结构-CSDN博客
二、核心概念

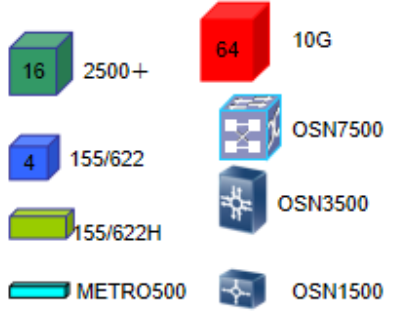

2.1 图例解释

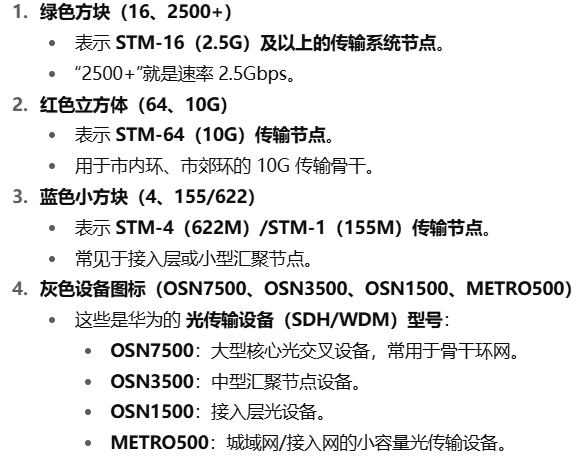

首先解释下图例：
2.2 等级依据

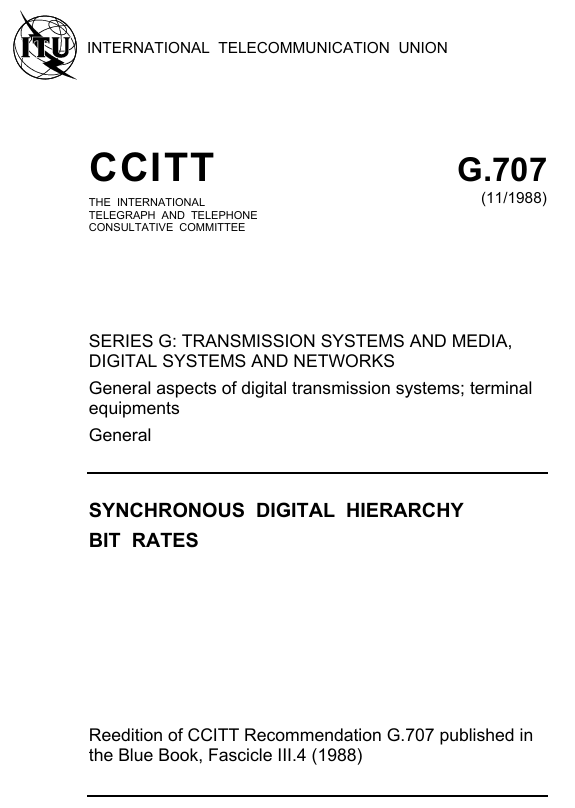

图例中的等级依据的是国际电信联盟发布的G.707蓝皮书：

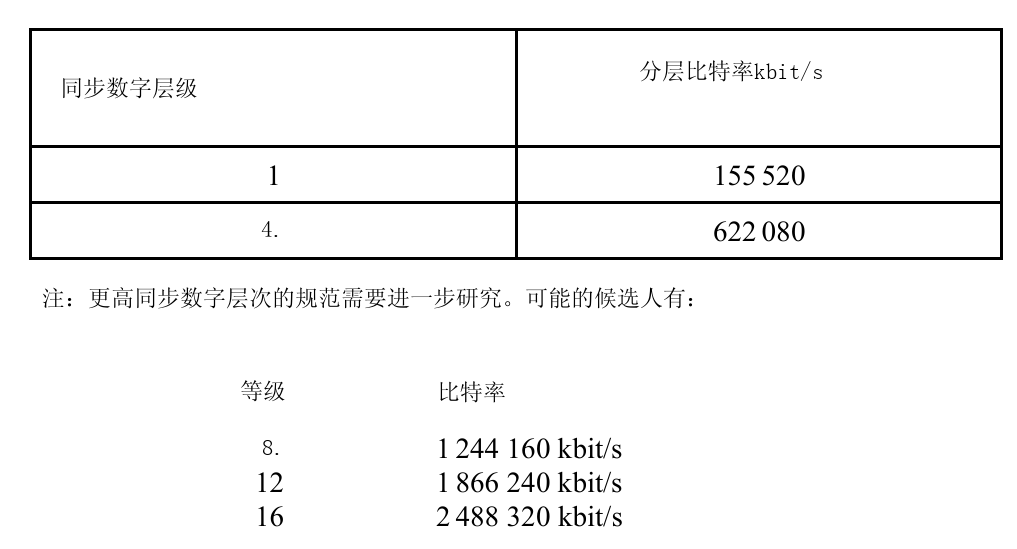

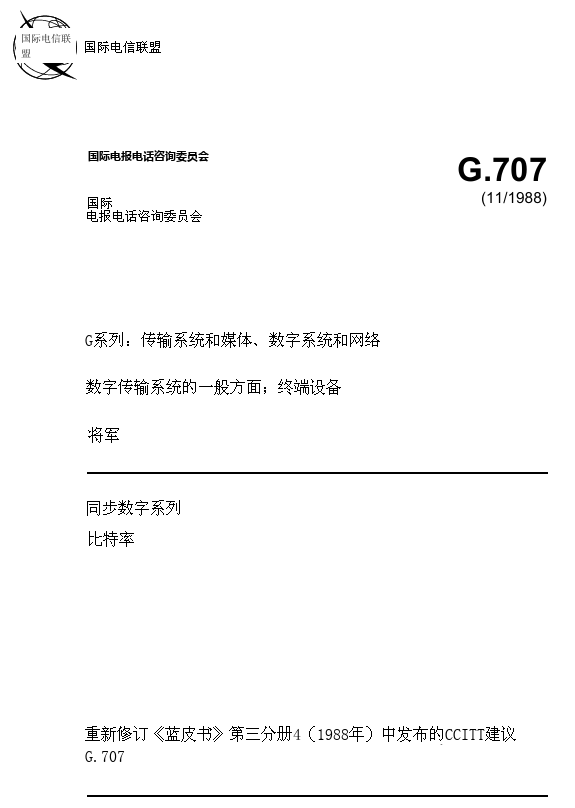

翻译：

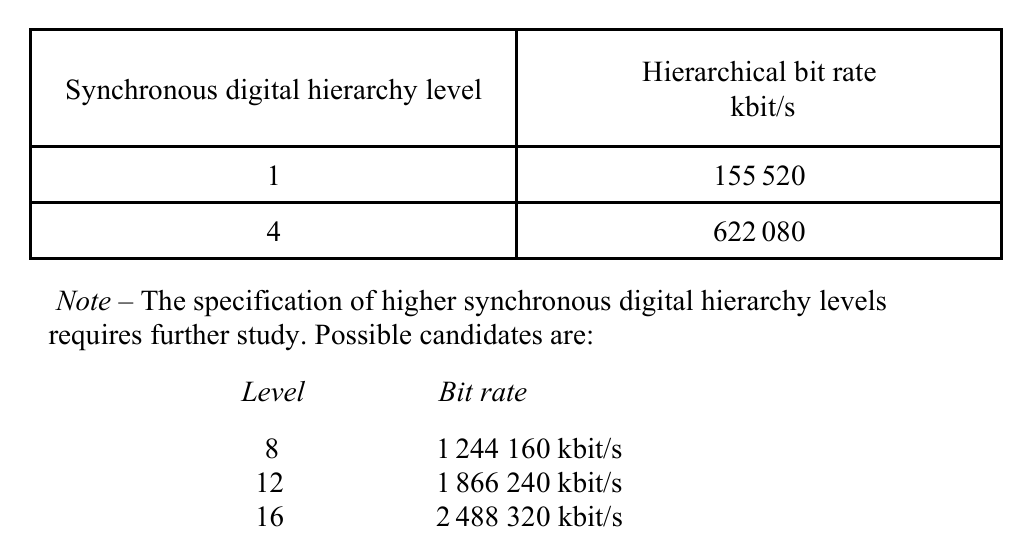

等级：
翻译：
16级2488320kbit/s=2430Mbit/s
2.3 STM 同步传输模块
STM全称Synchronous Transport Module，同步传输模块。

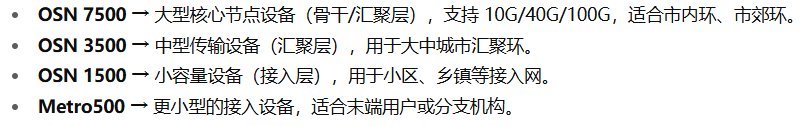

2.4 OSN 光网络智能平台
OSN全称为Optical Switching Network，光网络智能平台
三、5G城区骨干网
虽然网上找不到直接的5G城区骨干网分布图，5G骨干网一般都是复用的4G机房、管道和光纤等，大致布局是差不多的。

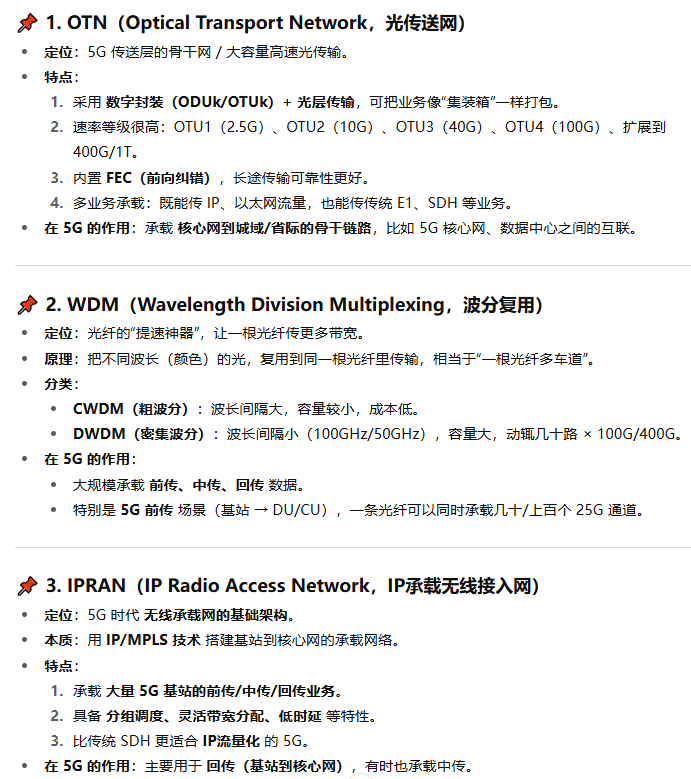

5G城区骨干网引入的新特性：
四、全国骨干网
4.1 分布图
综合全国骨干网+城市骨干网来看，路由次数为服务器所在城市、用户所在城市和两个城市之间的路径共同决定。
4.2 验证自己电脑使用的骨干网
通过站长之家查询各ip位置：

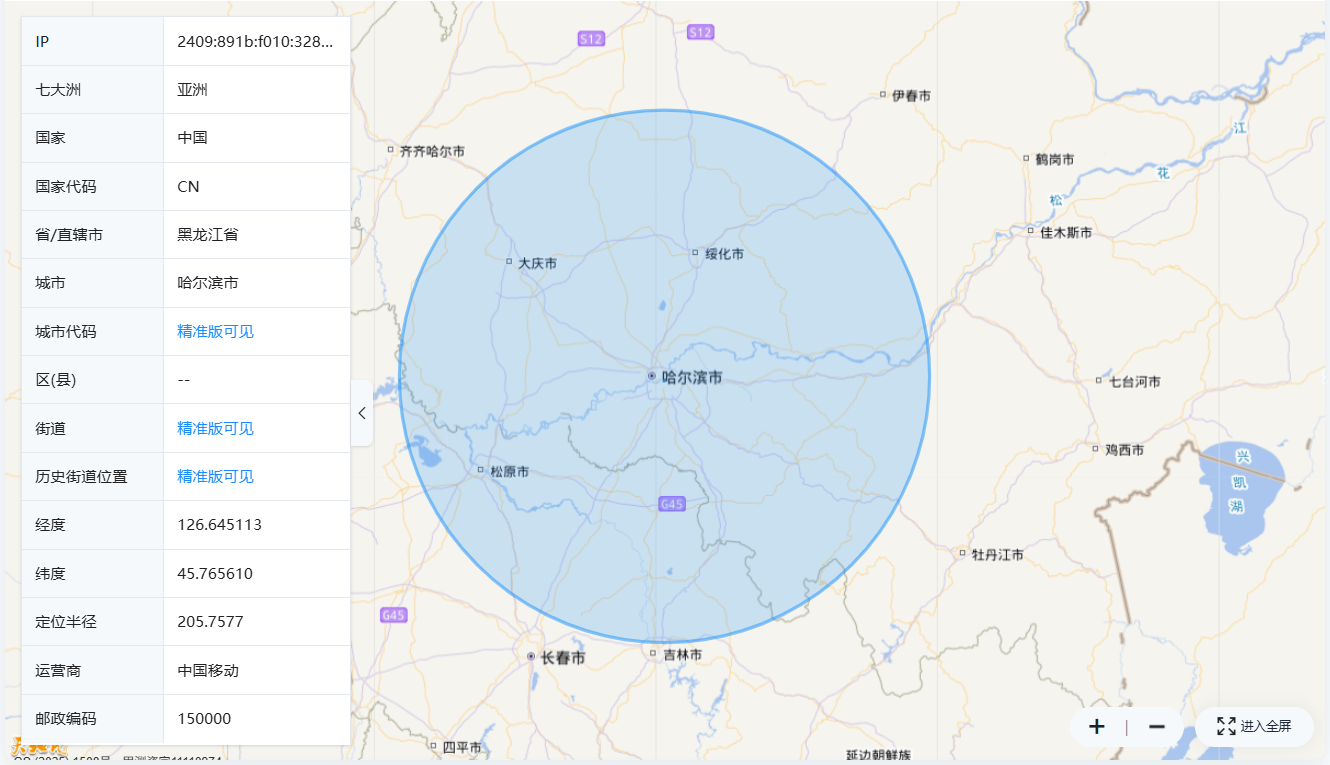

1 2409:891b:f010:328::52 哈尔滨

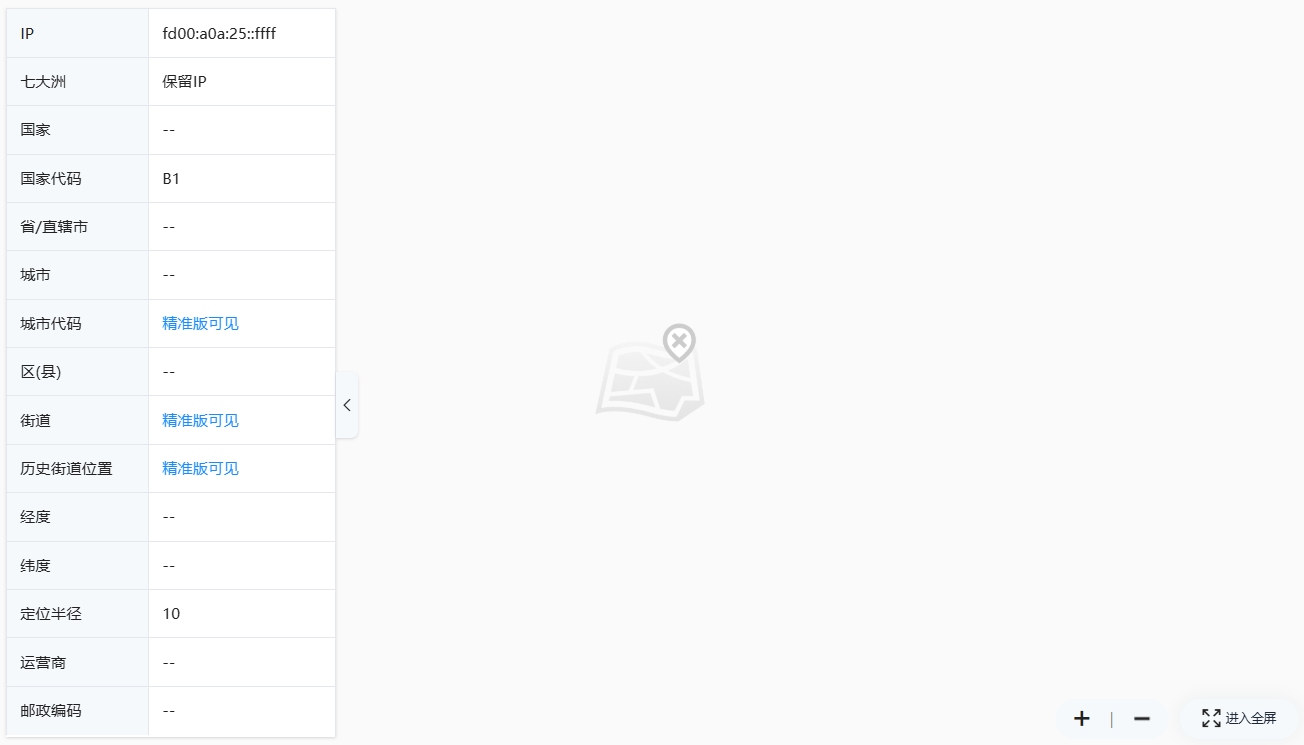

2 fd00:a0a:25::ffff

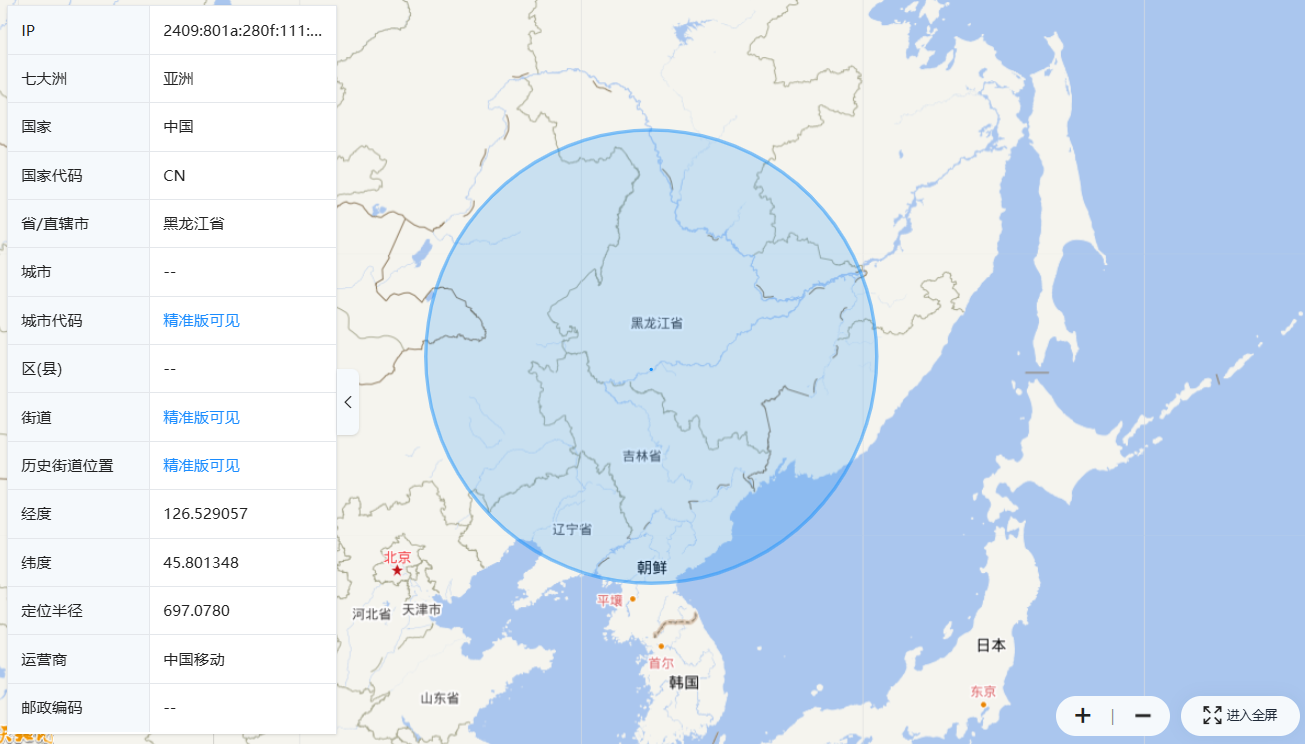

3 2409:801a:280f:111::2:1 黑龙江
4 2409:801a:280f:412::5:0
还是黑龙江
5 2409:801a:0:5030::
还是黑龙江
6 2409:801a:0:4128::
显示还是黑龙江省

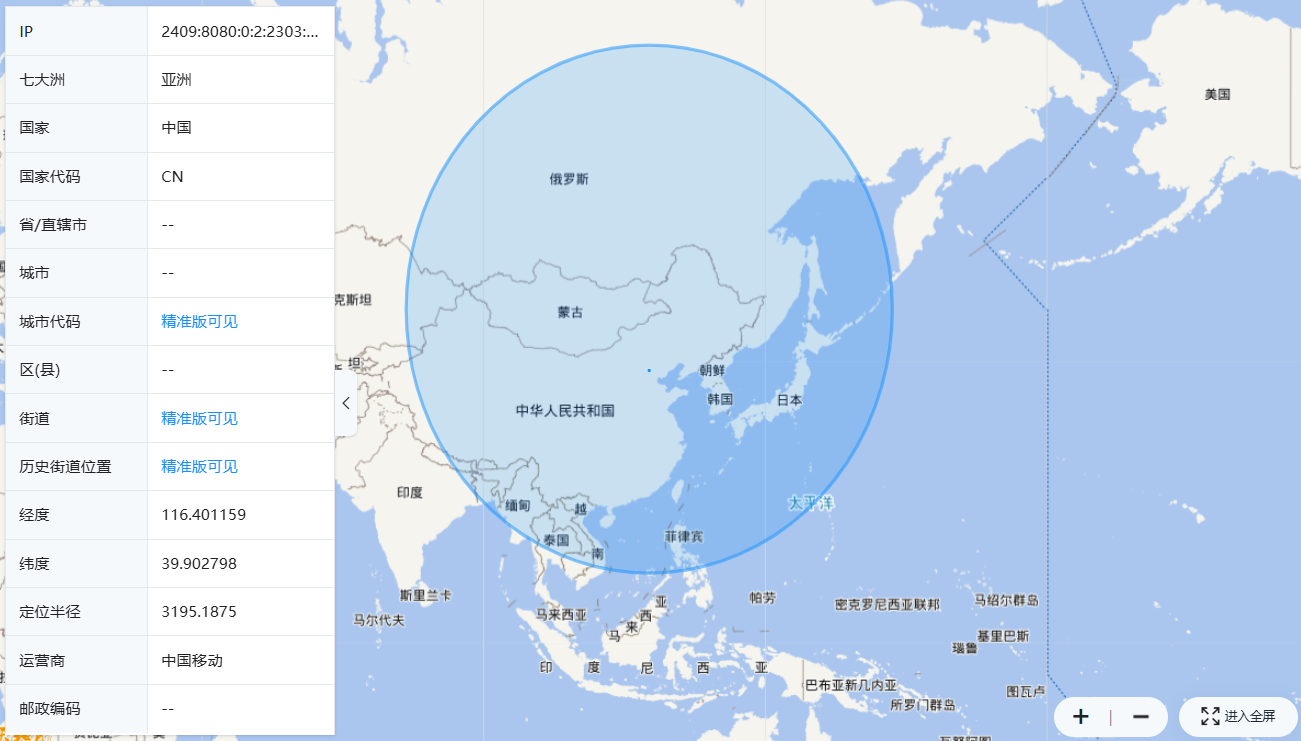

7 2409:8080:0:2:2303:2374::
亚洲
9 2409:8080:0:2:106:164:0:1
还是显示的亚洲

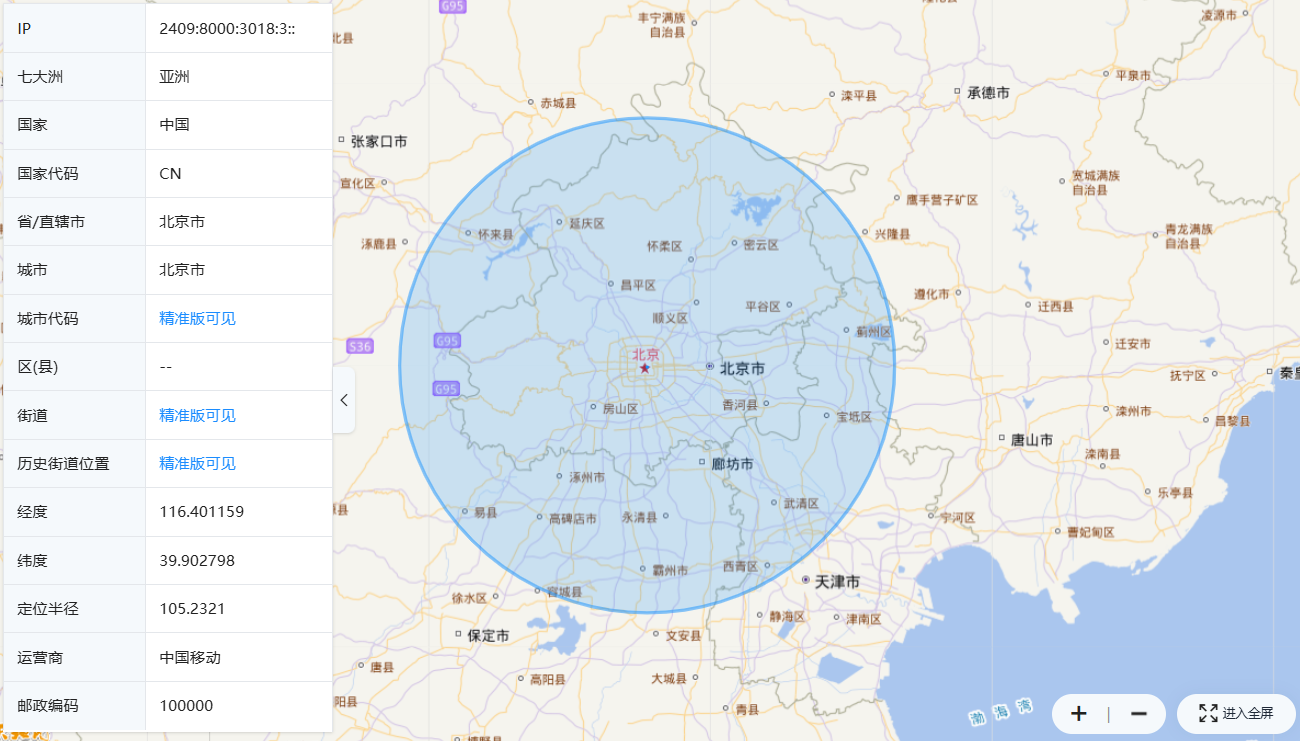

10 2409:8000:3018:3:: 北京
11 2409:8c00:6c20:9::1
还是在北京
12 240c:4001:1010::eb1:ec2:2
还是在北京
13 240c:4051:1101:100:0:ef4:eb1:2
还是在北京
14 240c:4051:1101:100:0:3:ef4:2
还是在北京
15 2409:8c00:6c21:11eb:0:ff:b0bf:59ca
还是在北京
4.3 现象解释

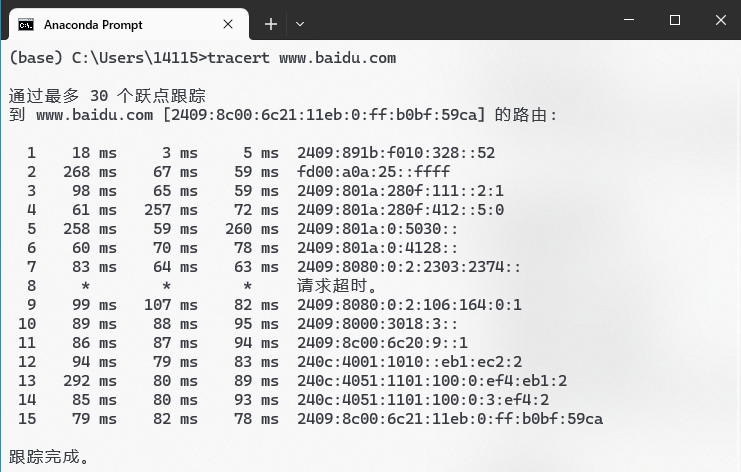

这个现象有点离谱....我的电话卡是哈尔滨的，但是我电脑在江西宜春，为什么我tracert www.baidu.com路由的ip是从哈尔滨到北京呢？不会真的必须从哈尔滨出发请求服务吧？

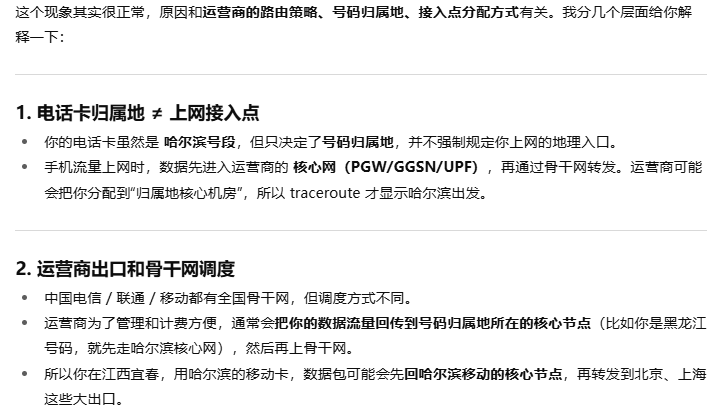

我先问了下ChatGPT, 没想到它真的告诉我要绕到哈尔滨请求服务：
我重新理解学习了下核心网和骨干网，核心网是面向服务、业务的，管流量；而骨干网是面向传输、拓扑的一个概念。
我的电信和移动的卡都是哈尔滨的。也就是我用5G上网，运营商免费帮我把请求传到哈尔滨，再向目的地请求服务，把哈尔滨到服务器这段路径算我的流量。
