MFC视图中绘制图形缩放和滚动条的处理

MFC的视图类是支持绘制图形的，有一个微软官方的例子：scribble，仅仅能够手绘图形，而没有缩放功能。
本文提供一个例子，从geojson文件中读取路网信息，在view进行绘制，并支持缩放，且可以在放大后通过滚动条看到全图。
研究了半天才搞清楚各个坐标系之间的关系。
例子如下：绘制图形并缩放

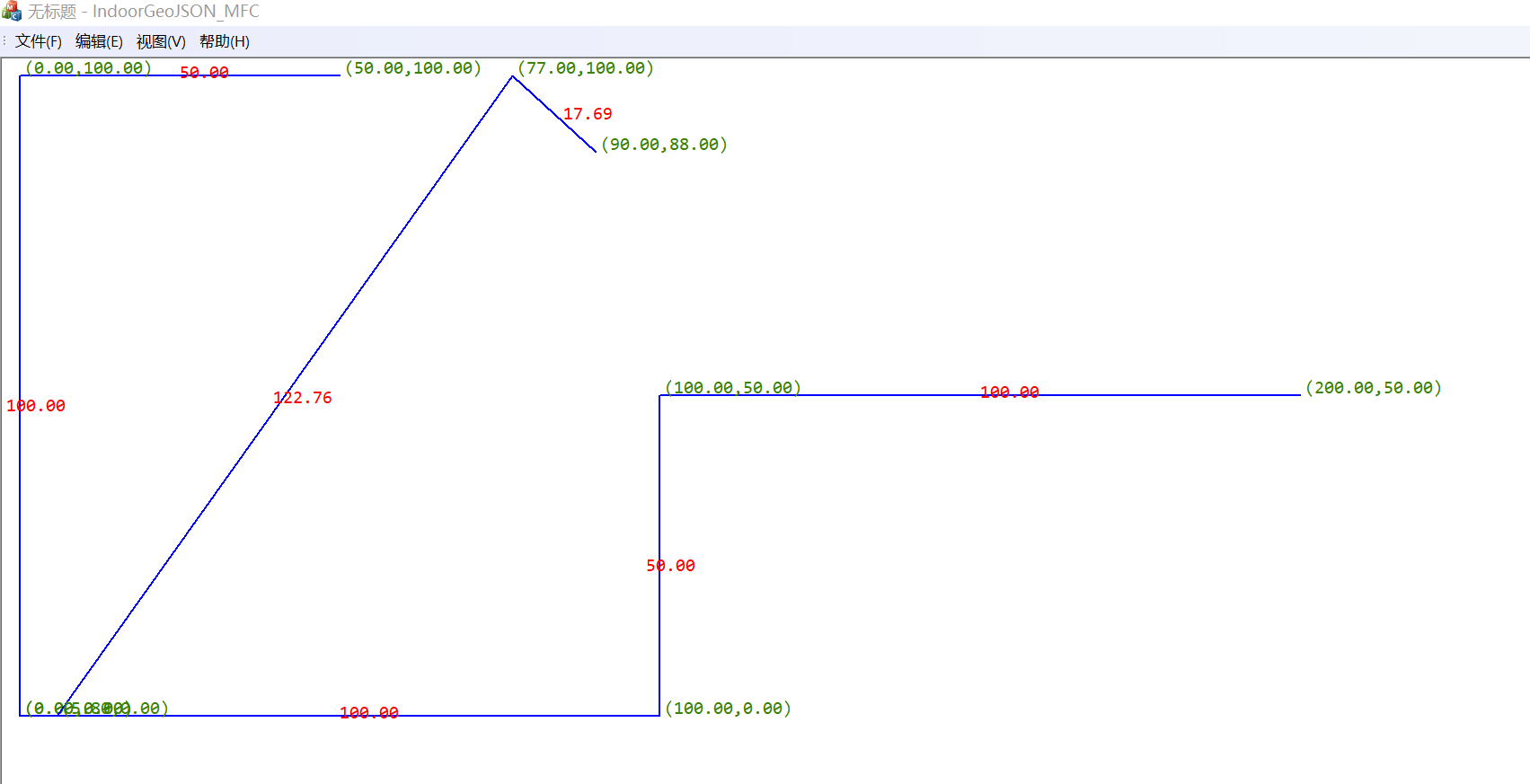

运行程序后打开debug目录下的road.json即可看到实际显示，如图：

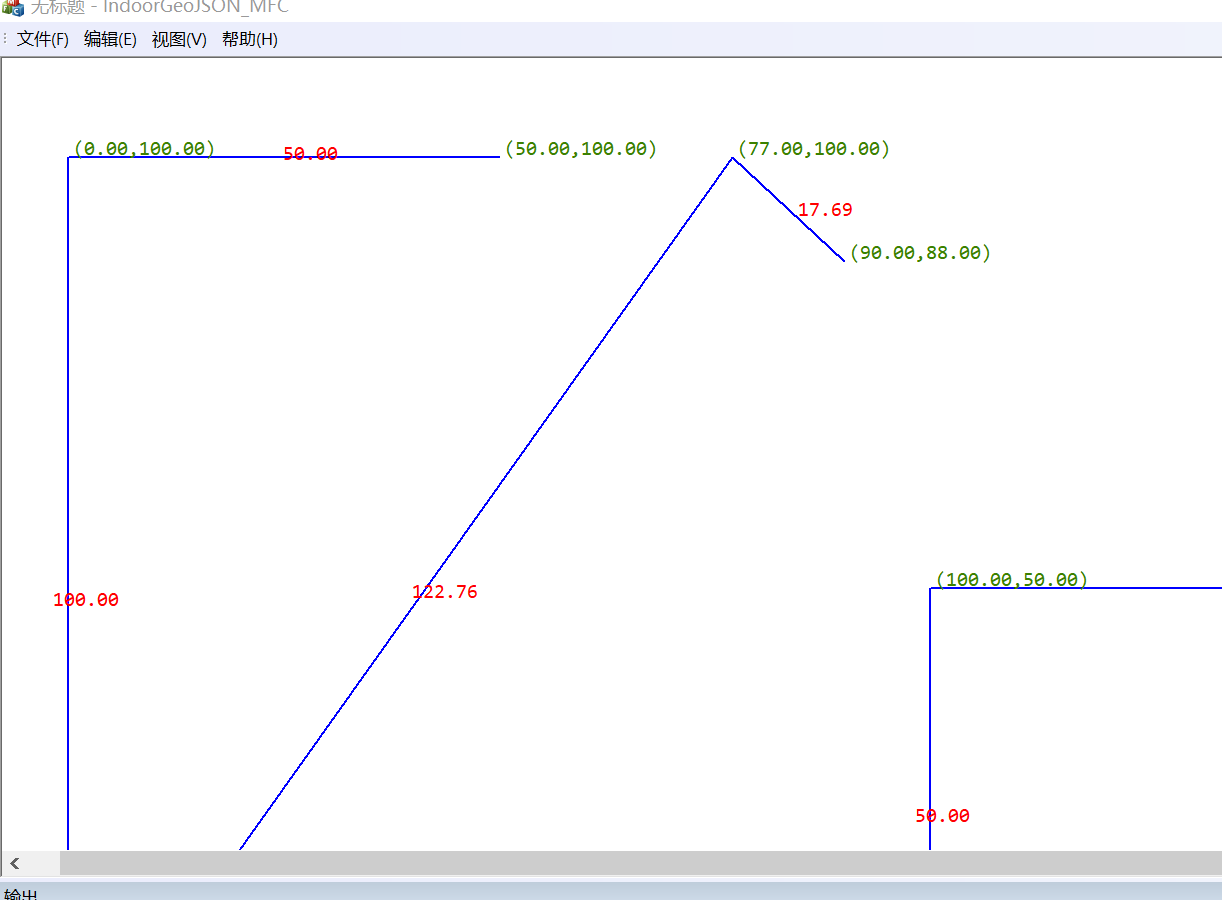

放大后：

技术点总结如下：
四种坐标的含义
────────────────────

名称	范围	原点	典型单位	说明
世界坐标	任意	左下角(0,0)	米、度…	GeoJSON 里的真实值
逻辑坐标	≥0	左上角(0,0)	像素	ScrollView 内部坐标
设备坐标	≥0	左上角(0,0)	像素	当前客户区左上角
屏幕坐标	≥0	设备左上角	像素	包含滚动偏移

由于MFC帮忙处理了逻辑坐标映射为设备坐标和屏幕坐标
因此在程序中只需要关心世界坐标和逻辑坐标之间的转换。
世界坐标是我们真实世界的坐标，坐标原来在左下角
而逻辑坐标以及实际显示用的设备坐标和屏幕坐标都是左上角的，且只有一个象限，就是都是大于等于0的。
世界坐标和逻辑坐标之间关系就是一个变比加平移。

世界坐标 (wx, wy)
│
│ ① 缩放 + 平移
▼
逻辑坐标 (lx, ly) = (wx·scale + offset.x, -wy·scale + offset.y)
│
│ ② 减去滚动条位置
▼
设备坐标 (dx, dy) = (lx - scroll.x, ly - scroll.y)
│
│ ③ SetViewportOrg(-scroll.x,-scroll.y)
▼
屏幕坐标 (sx, sy) = (dx, dy)

世界 → 逻辑（函数 ToScr）
lx = wx * scale + offset.x
ly = -wy * scale + offset.y

逻辑 → 世界（函数 ScreenToWorld）
已知逻辑坐标 lx, ly，反推世界坐标：
wx = (lx - offset.x) / scale
wy = -(ly - offset.y) / scale

滚轮缩放时保持鼠标点不动
设鼠标在 设备坐标 中的点为 (mx, my)，对应世界坐标 (wx0, wy0)：
wx0 = (mx + scroll.x - offset.x) / scale_old
wy0 = -(my + scroll.y - offset.y) / scale_old

缩放后 scale 变为 scale_new = scale_old * factor，为了让 (wx0, wy0) 仍然落在 (mx, my) 上，需要重新计算 offset：

offset_new.x = mx + scroll.x - wx0 * scale_new
offset_new.y = my + scroll.y + wy0 * scale_new // 注意符号

滚动范围
先算出所有世界点映射后的 逻辑坐标 的最小/最大值：
left = min(lx_i) - margin
top = min(ly_i) - margin
right = max(lx_i) + margin
bottom = max(ly_i) + margin

但 MFC 要求 逻辑坐标不能为负，因此整体平移，使左上角为 (0,0)：
width = right - left
height = bottom - top
SetScrollSizes(MM_TEXT, CSize(width, height))
offset.x -= left
offset.y -= top
ScrollToPosition(CPoint(-left, -top))

     ┌───────────────────────────────┐│ ScrollView 逻辑坐标系          ││ (0,0) 左上角   (W,H) 右下角    ││                               ││  ┌───────────────────────┐    ││  │ 客户区 （设备坐标）    │    ││  │ (0,0)                 │    ││  │                       │    ││  │   实际可见的图         │    ││  └───────────────────────┘    │└───────────────────────────────┘
