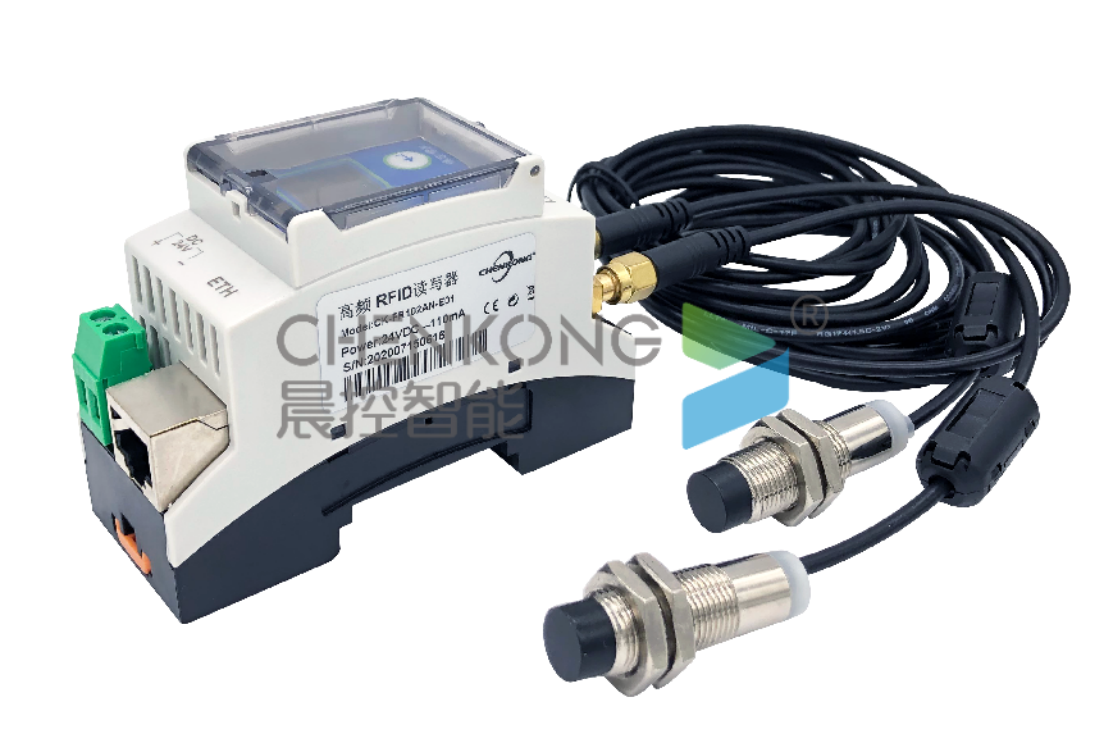

CK-FR102ANS是一款基于射频识别技术的高频双通道读写器，读写器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
高频双通道读写器支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读写器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期围绕着EtherNetIP协议与欧姆龙Sysmac Studio软件通讯组态问题：
- 准备阶段
软件：Sysmac Studio
PLC：欧姆龙NX系列PLC
RFID读写器：CK-FR102ANS系列
交换机：标准交换机
- 创建映射变量

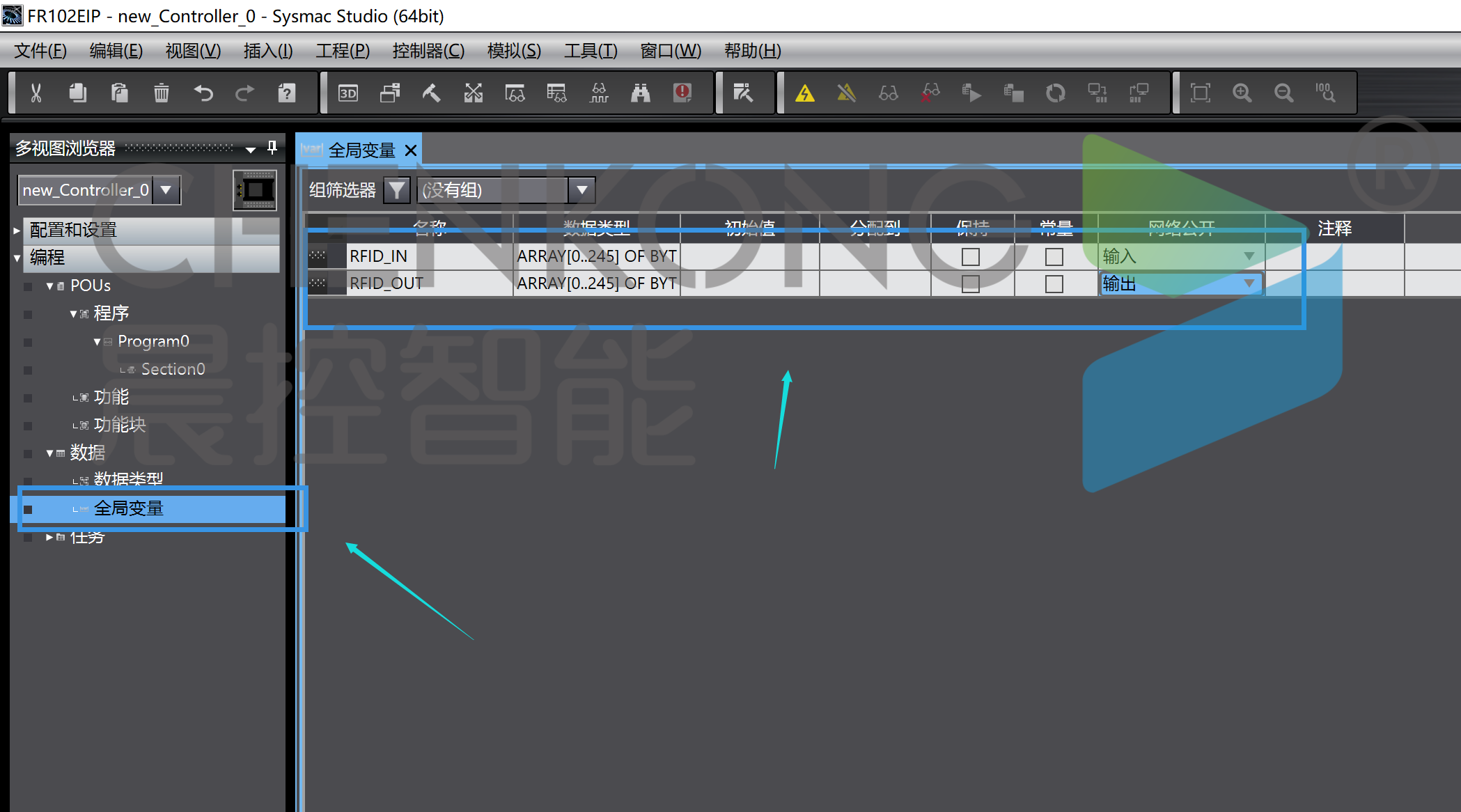

全局变量中创建两个128byte数组
分别用来做输入输出使用
- 打开EtherNet/IP设置

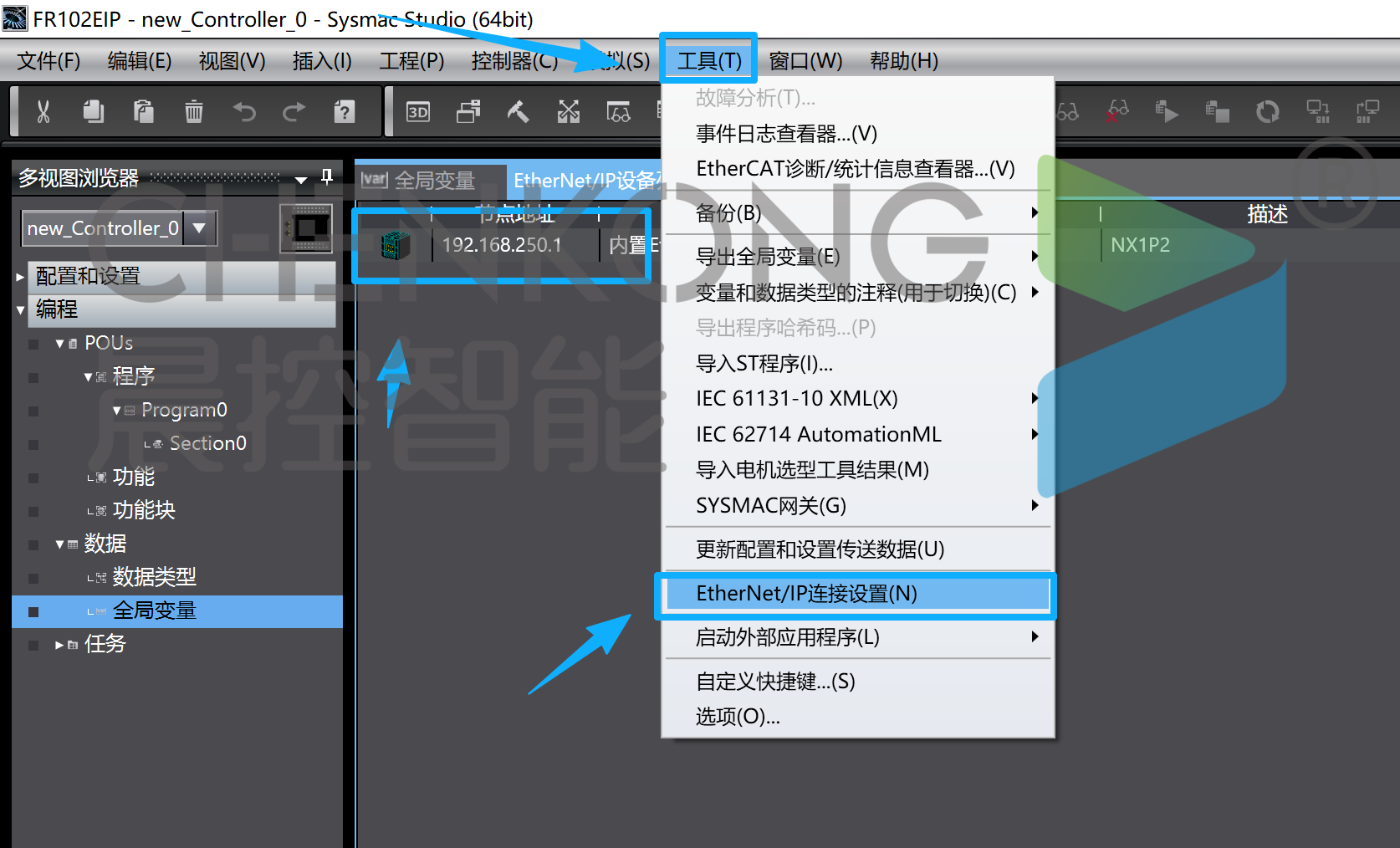

点击上方设置，点击打开EtherNet/IP连接设置
点击进入需要连接的PLC EtherNet/IP连接设置
- 注册变量

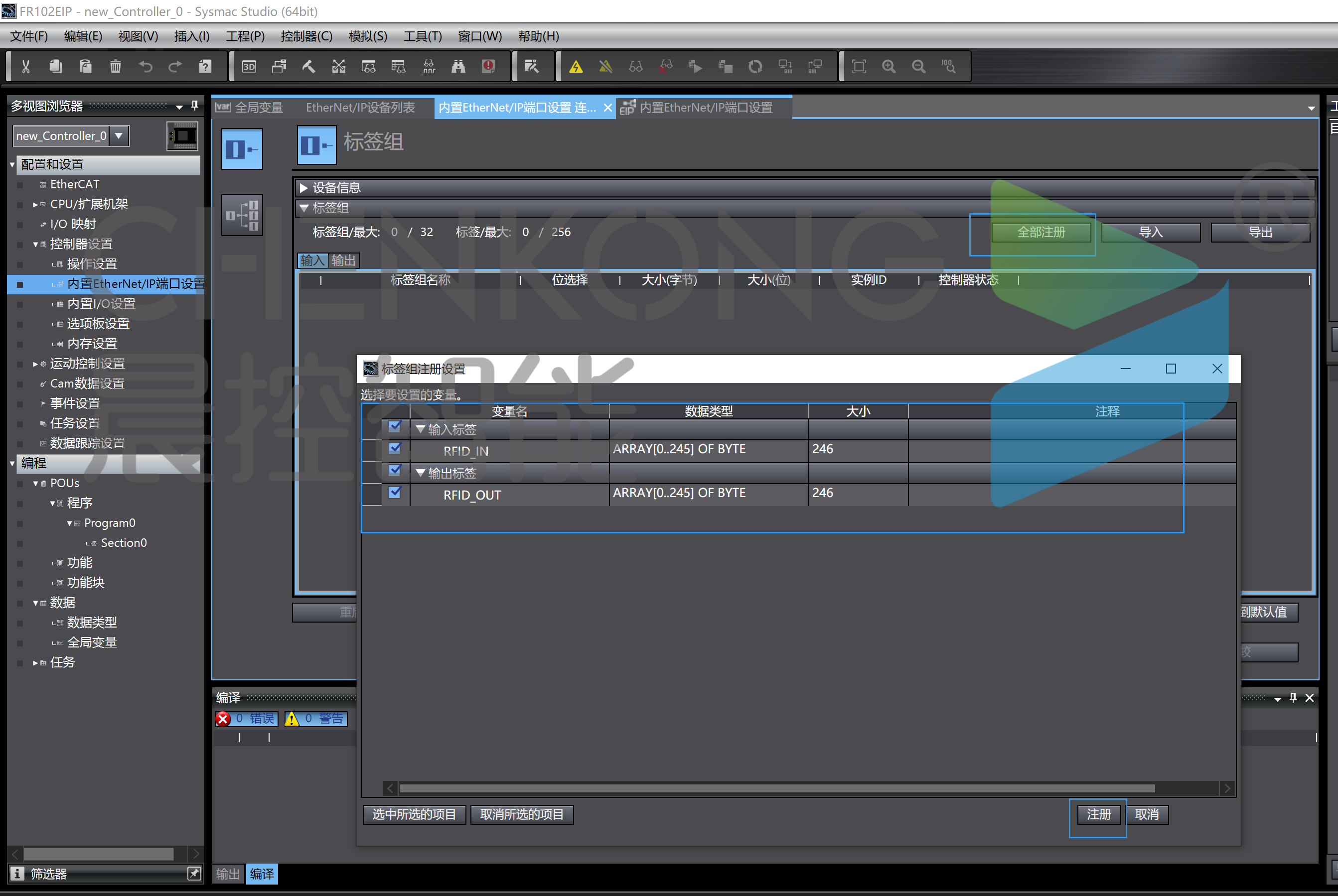

在标签组中点击全部注册
选择刚刚创建的输入输出变量注册
- 添加EDS文件

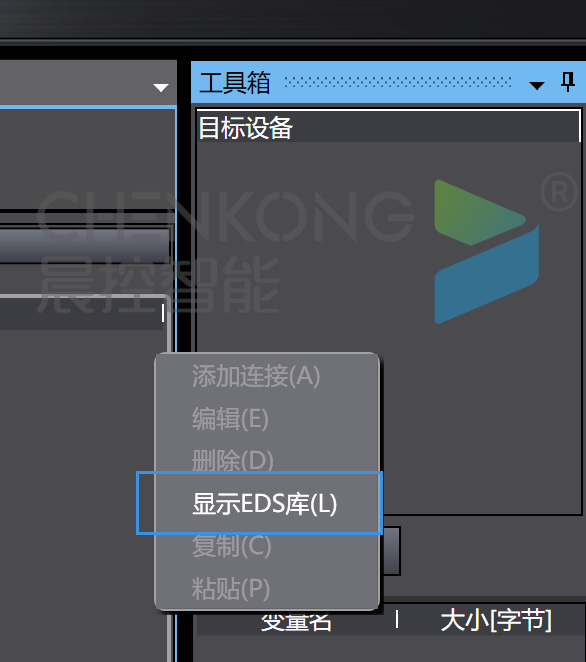

右键工具箱空白处，点击显示EDS库
在EDS库中添加设备文件
- 添加连接设备

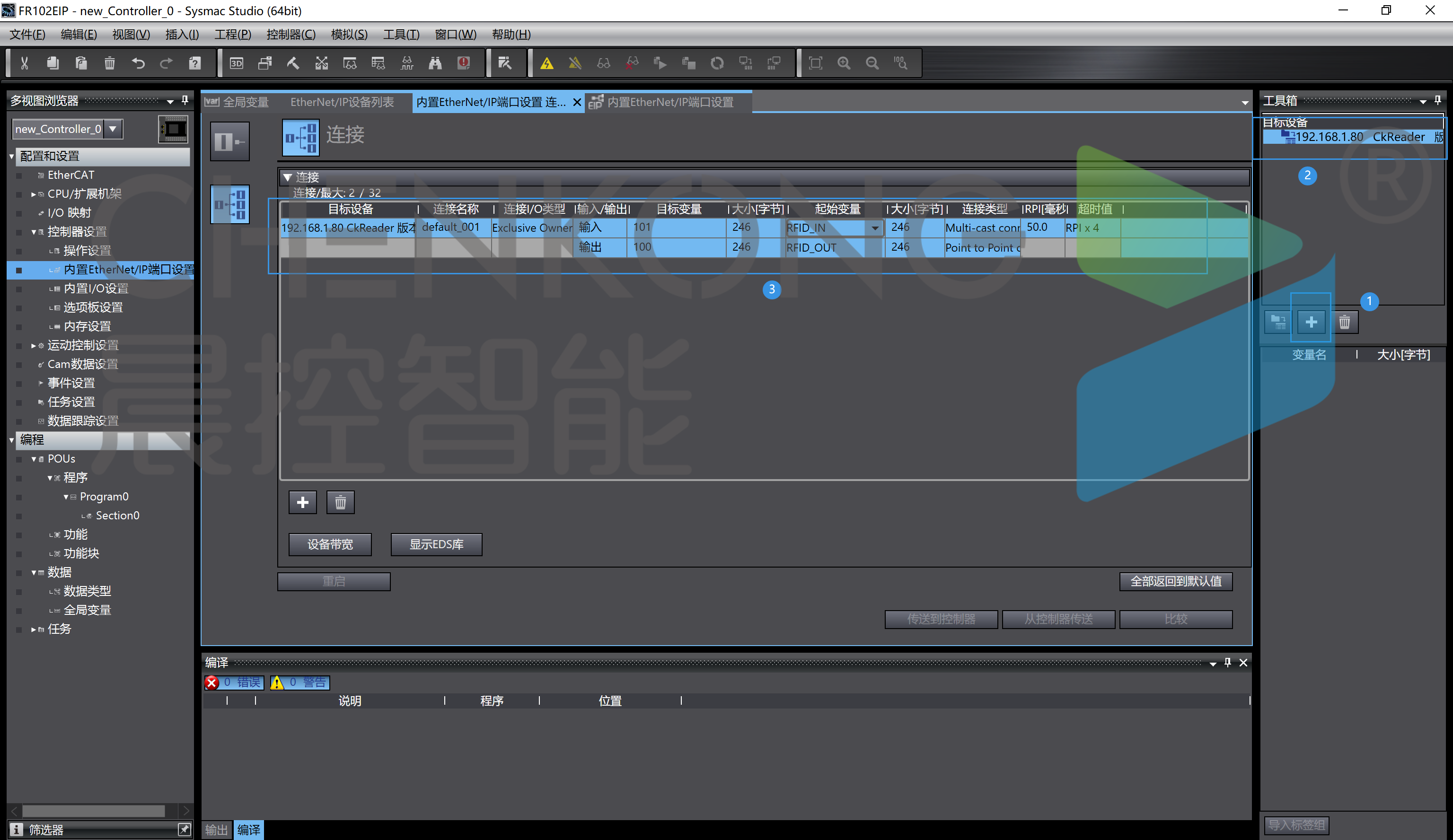

点击工具箱+符号
选择添加文件，添加设备
大小字节填写246字节，选择标签组注册输入输出数据
- 加载配置
点击在线，连接PLC

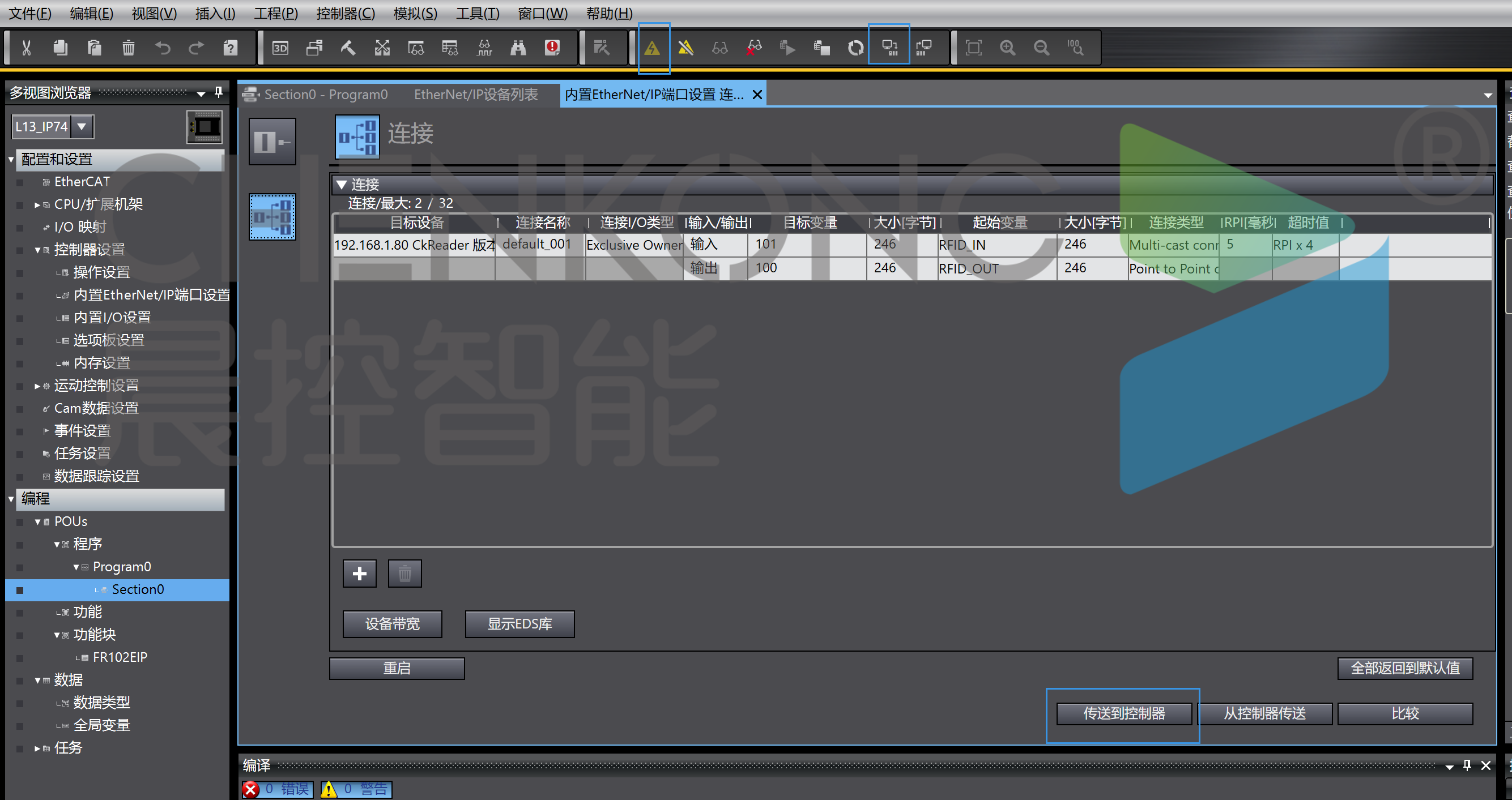

点击传送到控制器，将配置下载到PLC中
完成配置
- 功能块说明：

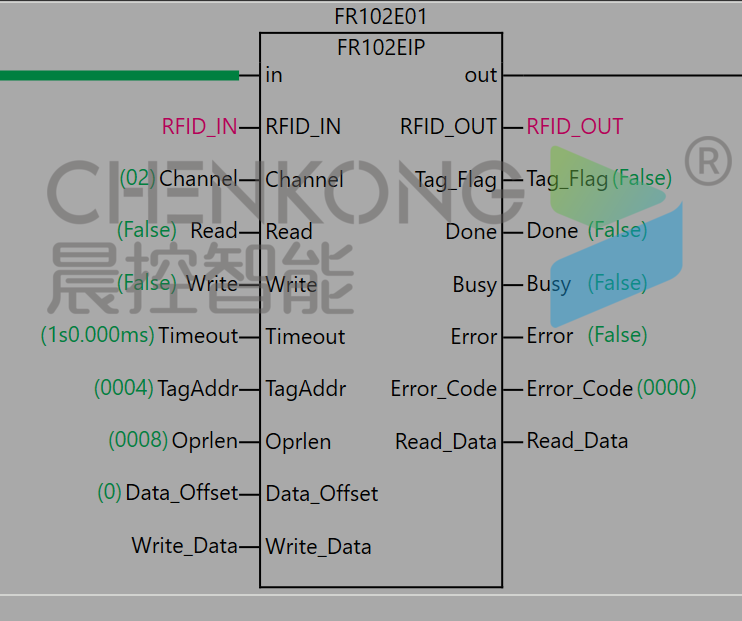

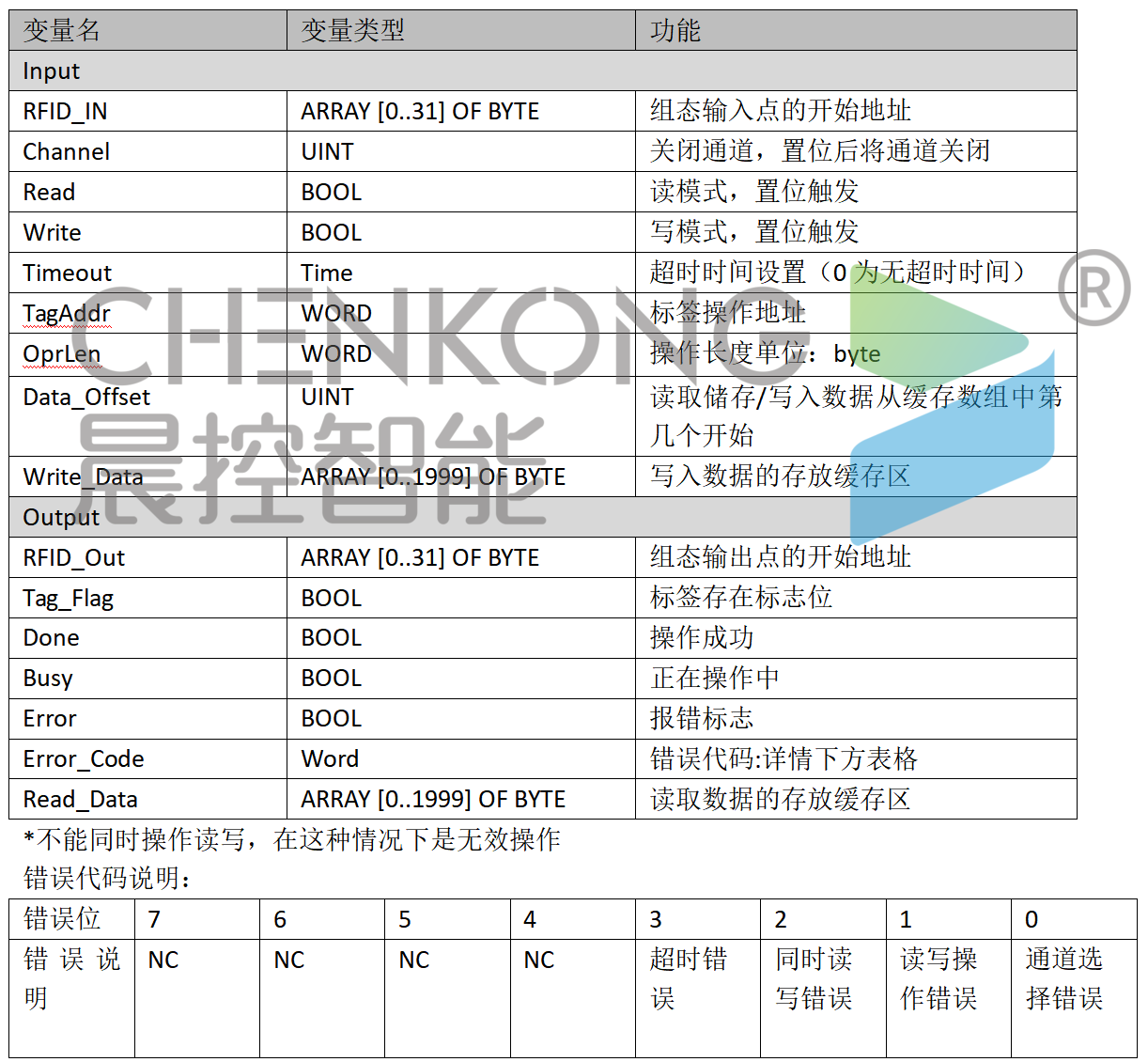

功能块引脚说明

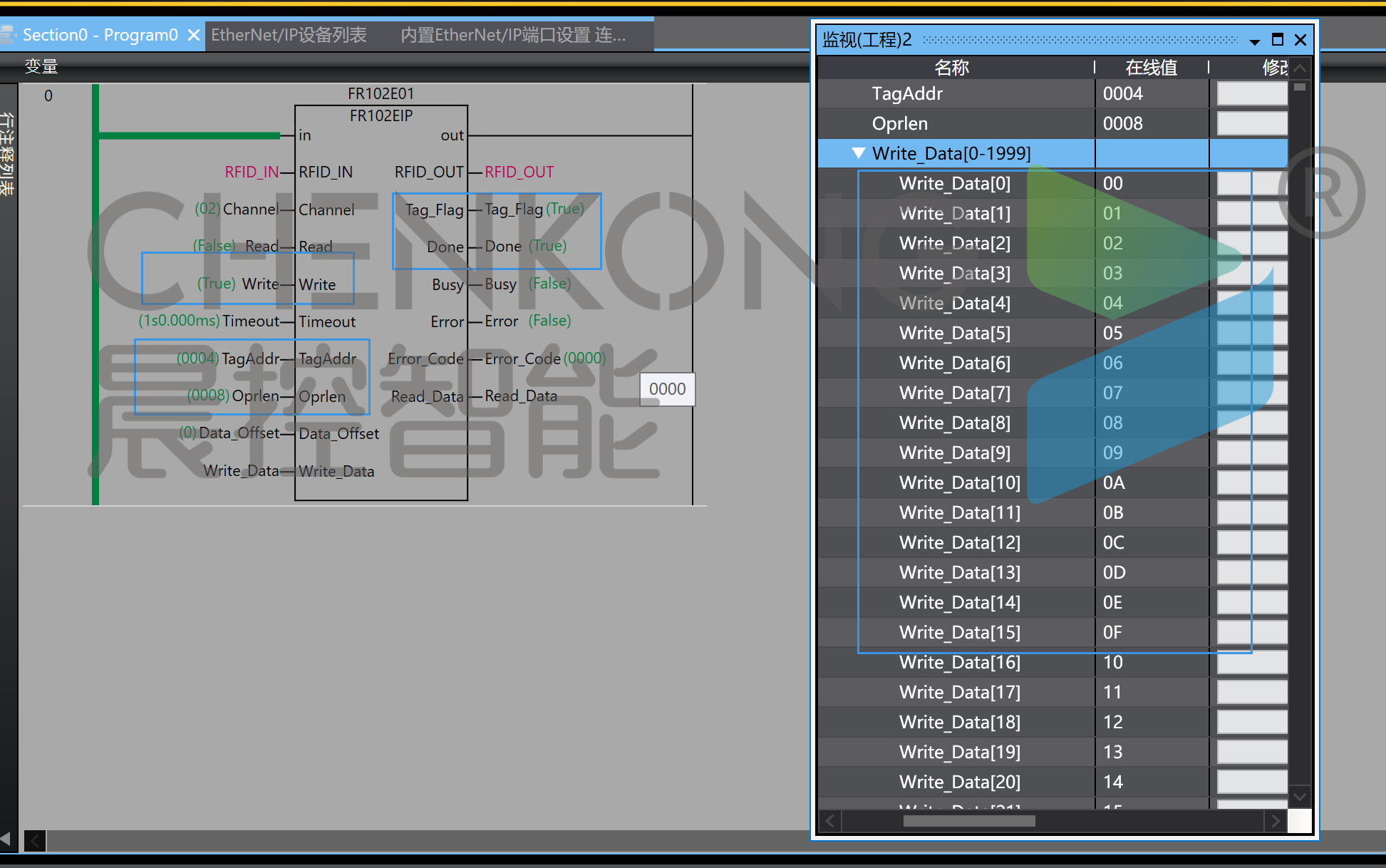

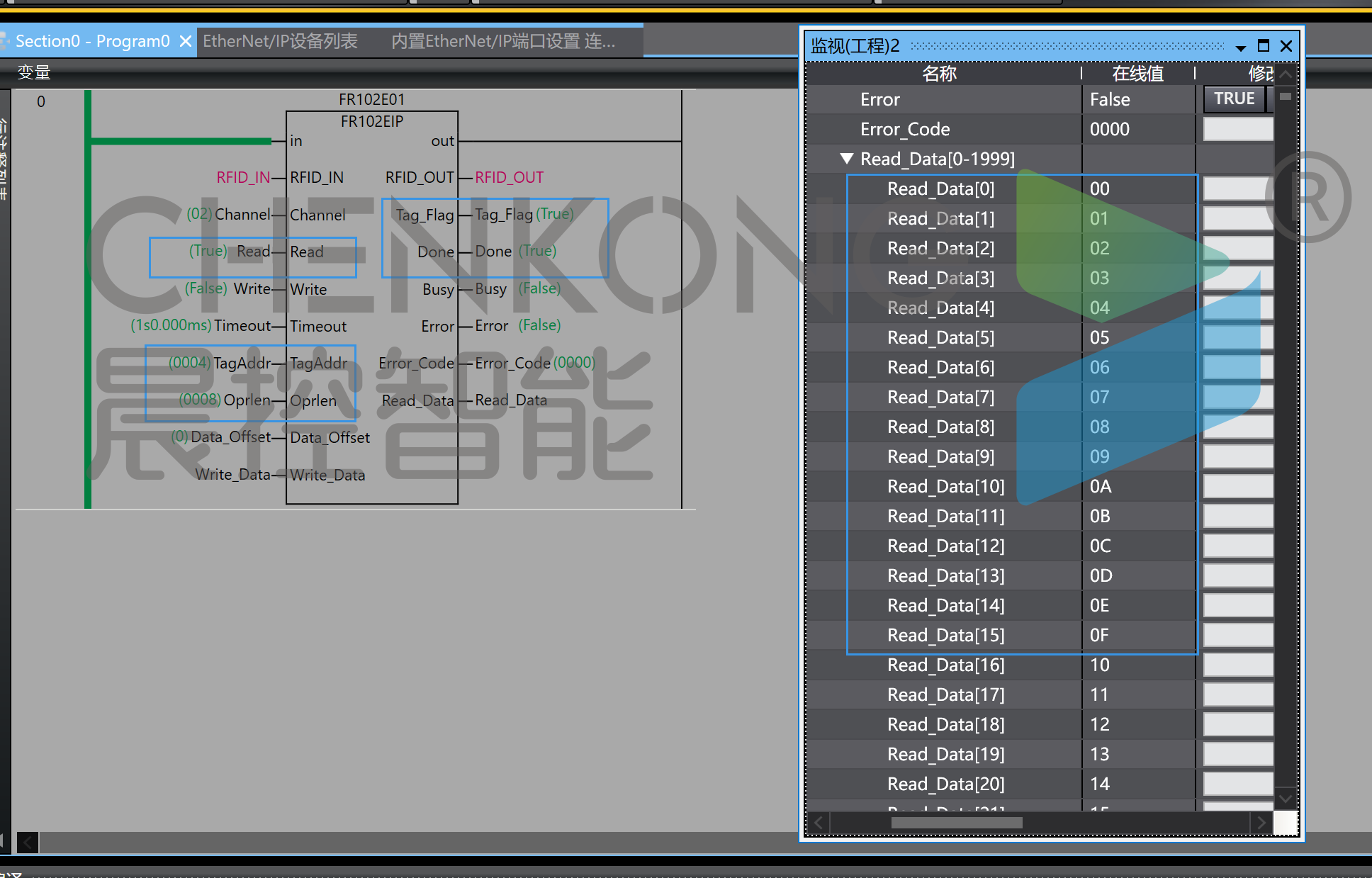

写入用户数据操作
将需要写入的数据的放到写入缓存区
置位write
等待done完成，即写入完成。
读取用户数据操作
置位write
等待done完成，即写入完成。
读取的数据缓存到读取缓存区
