162.在 Vue 3 中使用 OpenLayers 解析 GeoJSON 并为每个 Feature 填充渐变色

news 2025/8/29 6:33:56

适用场景与前提

技术栈：Vue 3（<script setup>） + OpenLayers（任意 6.x / 7.x / 8.x 均可，API 基本类似）。
目标：将 GeoJSON 加载为矢量图层，并对每个多边形 feature 绘制 横向渐变（或径向渐变），使每个行政区块看起来更有层次感。
思路要点：为每个 feature 生成一个与该 feature 在当前视图像素尺寸一致的离屏 canvas，绘制渐变后用 CanvasPattern 作为 fill（ol/style/Fill 支持 CanvasPattern），再缓存样式以减少重复开销。

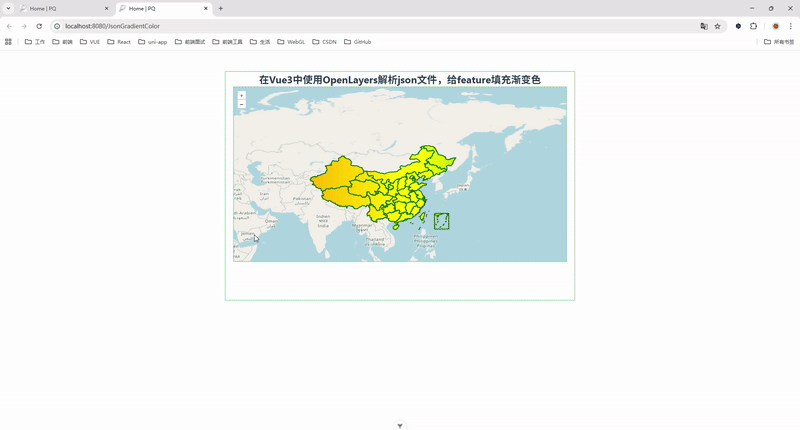

先看最终效果

完整可复制的 Vue 3 单文件组件（SFC）

<!--* @Author: 彭麒* @Date: 2025/8/28* @Email: 1062470959@qq.com* @Description: 此源码版权归吉檀迦俐所有，可供学习和借鉴或商用。-->
<template><div class="container"><div class="w-full flex justify-center flex-wrap"><div class="font-bold text-[24px]">在Vue3中使用OpenLayers解析json文件，给feature填充渐变色</div></div><div id="vue-openlayers"></div></div>
</template><script setup>
import 'ol/ol.css'
import { Map, View } from 'ol'
import SourceVector from 'ol/source/Vector'
import LayerVector from 'ol/layer/Vector'
import GeoJSON from 'ol/format/GeoJSON'
import { DEVICE_PIXEL_RATIO } from 'ol/has'
import { Tile } from 'ol/layer'
import XYZ from 'ol/source/XYZ'
import Style from 'ol/style/Style'
import Fill from 'ol/style/Fill'
import Stroke from 'ol/style/Stroke'// 引用数据
import geojsonObject from '@/assets/map/china.json'
import { onMounted } from 'vue'let map = null// 数据源
const source = new SourceVector({features: new GeoJSON().readFeatures(geojsonObject, {dataProjection: 'EPSG:4326',featureProjection: 'EPSG:4326'})
})// 视图
const view = new View({projection: 'EPSG:4326',center: [112.8, 41.5],zoom: 3
})// 获取样式（渐变填充）
function getStyle() {const pixelRatio = DEVICE_PIXEL_RATIOconst canvas = document.createElement('canvas')const context = canvas.getContext('2d')const gradient = context.createLinearGradient(0, 0, 1024 * pixelRatio, 0)gradient.addColorStop(0, 'red')gradient.addColorStop(1 / 3, 'orange')gradient.addColorStop(2 / 3, 'yellow')gradient.addColorStop(1, 'green')return new Style({fill: new Fill({color: gradient}),stroke: new Stroke({width: 2,color: 'darkgreen'})})
}// 初始化地图
function initMap() {map = new Map({target: 'vue-openlayers',layers: [new Tile({source: new XYZ({url: 'http://{a-c}.tile.openstreetmap.de/{z}/{x}/{y}.png'})}),new LayerVector({source: source,style: getStyle})],view})
}onMounted(() => {initMap()
})
</script><style scoped>
.container {width: 840px;height: 550px;margin: 50px auto;border: 1px solid #42B983;
}#vue-openlayers {width: 800px;height: 420px;margin: 0 auto;border: 1px solid #42B983;position: relative;
}
</style>

实现细节与原理说明（要点）

为什么要按像素尺寸绘制？
渐变从视觉上是“横跨像素”的：若用固定像素宽度的渐变（例如总宽 1024px）去填充每个行政区，随着缩放不同区域上看起来会不合比例。按 feature 当前像素宽度绘制能让渐变“跟随”该 feature 的屏幕尺寸，视觉更自然。
为什么使用 CanvasPattern 而不是直接 CanvasGradient？
ol/style/Fill 支持 CanvasPattern、CanvasGradient 以及字符串色值。但把 CanvasGradient 在离屏 canvas 上创建然后直接传给 Fill 在不同浏览器/不同渲染上下文下可能不稳定（某些场景需要 gradient 来自渲染上下文）。使用将渐变先绘制到离屏 canvas，然后基于该 canvas 创建 CanvasPattern（createPattern）更可靠，且可以通过 no-repeat 避免平铺。
缓存的重要性
style 函数会频繁被调用。创建 canvas、绘制渐变、createPattern 都是比较“重”的操作。通过 styleCache（以 feature id + 像素宽高 + resolution 作为 key）复用 style，可以显著减轻 CPU 开销。在 moveend 时清空缓存以便在缩放后重新生成合适尺寸的渐变。
考虑设备像素比（DPR）
为了在 Retina / 高 DPI 屏幕上不让渐变模糊，需要把 canvas 的 width/height 乘以 devicePixelRatio（OpenLayers 提供 DEVICE_PIXEL_RATIO）。然后绘制时用放大后的宽高；createPattern 则会得到高分辨率的纹理。

性能优化建议（生产环境）

缓存策略更精细：不要在每次 moveend 都清空全部缓存。可以把缓存按 resolution 或 zoom level 分桶，只在跨越某个 zoom 阈值时清理。
异步预绘制：在数据量很大时（数百/上千个 polygon），可以在后台（Web Worker）预绘制小图像，然后主线程只做简单绑定（注意 Canvas 与 Web Worker 交互需要 OffscreenCanvas 支持）。
按需渲染：对地图可见范围外的 features 不必生成样式；可以判断 feature 是否在当前视图 extent 内再生成样式。
减少重绘：尽量避免在 pointermove 等高频事件里生成样式；把生成逻辑限制在 moveend、zoomend 或首次渲染时。
合图层：当只需要大致展示渐变（非每个 feature 精确渐变）时，可考虑先将矢量栅格化为一张图片图层或用 WebGL 渲染（性能更好但实现更复杂）。

常见问题与排查

渐变不显示或颜色异常：确认 createPattern 返回值非 null，且 canvas 大小非 0。检查是否在 style 函数前 map 已正确初始化。
图层性能非常慢：检查是否在 style 函数里每次都重新创建大量 DOM/canvas。使用缓存并在 moveend 才清理缓存。
导出地图（toDataURL）时报错：如果地图底图或某些图片跨域（无 CORS header），绘制到 canvas 上会导致“tainted canvas”，从而无法导出。解决方式：使用带 CORS 支持的瓦片服务或将底图设置为可跨域（crossOrigin）。
pattern 出现重复平铺：确保使用 ctx.createPattern(canvas, 'no-repeat') 并且你的 canvas 尺寸足够覆盖 feature 的像素范围。

可扩展思路

基于属性的渐变：根据 feature 的某个属性（如人口、面积、值区间）来决定渐变起止点或颜色。例如按数值范围映射到渐变区间。
径向渐变：用 createRadialGradient 实现以行政中心为核心的放射状渐变。
WebGL 渲染：若需要大量 feature 动画或交互，考虑使用 OpenLayers 的 WebGL 支持或直接基于 WebGL 实现渐变填充（性能更高）。
叠加纹理 / 半透明遮罩：在 gradient 之上绘制噪点或网格以增强视觉层次。

总结

本文给出了一个实用且可复用的方案：在 style 函数里根据 feature 在屏幕上的像素范围生成离屏 canvas 渐变（并用 CanvasPattern 作为 fill），同时通过缓存与 moveend 清理策略兼顾性能与视觉效果。此方法灵活，可扩展为径向渐变、按属性渐变，或进一步迁移到 WebGL 以获取更高性能。
