OpenCV计算机视觉实战（22）——图像拼接详解

0. 前言

在计算机视觉应用中，图像拼接技术是将多张重叠图像融合为一张大视角图像的关键技术，广泛应用于无人驾驶、全景摄影、工业检测等场景。本文将介绍图像拼接的完整流程，从特征提取与匹配入手，介绍如何通过单应矩阵实现图像配准，接着讲解透视变换与图像融合的技术细节，并最终构建一个具有圆柱投影与多频段融合能力的全景图拼接系统。

1. 特征匹配与配准

提取两张图像中不变的局部特征(如 SIFT、ORB)，通过描述符匹配找到对应点对，再使用 RANSAC 估计它们之间的单应性矩阵，用于后续对齐变换。

1.1 实现过程

• 加载图像并灰度化
• 创建特征检测器(如 SIFT 或 ORB)，调用 detectAndCompute 得到关键点与描述符
• 匹配描述符，使用 BFMatcher (或 FLANN)，并应用 Lowe 比率测试过滤假匹配
• 用 RANSAC 在匹配点对上调用 findHomography 估计 3 × 3 单应性矩阵 H
• 返回 H 和内点掩码供下游使用

import cv2
import numpy as npdef register_images(img1, img2, method='sift'):"""功能：对两幅图像 img1, img2 进行特征匹配并计算单应性矩阵 H返回：H 以及内点匹配掩码"""# 1. 灰度化gray1 = cv2.cvtColor(img1, cv2.COLOR_BGR2GRAY)gray2 = cv2.cvtColor(img2, cv2.COLOR_BGR2GRAY)# 2. 特征检测与描述if method == 'sift':detector = cv2.SIFT_create()else:detector = cv2.ORB_create(5000)kp1, des1 = detector.detectAndCompute(gray1, None)kp2, des2 = detector.detectAndCompute(gray2, None)# 3. 描述符匹配与比率测试if method == 'sift':matcher = cv2.BFMatcher(cv2.NORM_L2)else:matcher = cv2.BFMatcher(cv2.NORM_HAMMING)raw_matches = matcher.knnMatch(des1, des2, k=2)good = []for m,n in raw_matches:if m.distance < 0.75 * n.distance:good.append(m)if len(good) < 4:raise RuntimeError("Not enough matches")# 4. 构建点对并 RANSAC 估计单应性src_pts = np.float32([kp1[m.queryIdx].pt for m in good]).reshape(-1,1,2)dst_pts = np.float32([kp2[m.trainIdx].pt for m in good]).reshape(-1,1,2)H, mask = cv2.findHomography(src_pts, dst_pts, cv2.RANSAC, 5.0)return H, maskimgA = cv2.imread('left.jpg')
imgB = cv2.imread('right.jpg')
H, mask = register_images(imgA, imgB, method='sift')
print("Estimated Homography:\n", H)

关键函数解析：

• detectAndCompute(gray, mask)：一次性检测关键点并计算描述符
• BFMatcher(normType) + knnMatch(..., k=2)：返回每个描述符的最近两邻，用于 Lowe 比率测试
• cv2.findHomography(srcPts, dstPts, method, ransacReprojThreshold)：RANSAC 筛除离群匹配，估计可靠的单应性矩阵

1.2 优化思路

• FLANN 加速
  对于大尺寸特征集，用 BFMatcher 会变慢，可用 FLANN：

  index_params = dict(algorithm=1, trees=5)  # KDTree for SIFT/SURF
  search_params = dict(checks=50)
  matcher = cv2.FlannBasedMatcher(index_params, search_params)


• Cross-Check 双向验证
  同时做 matcher.match(des1,des2) 与 matcher.match(des2,des1)，只保留两者都存在的匹配，进一步过滤误配

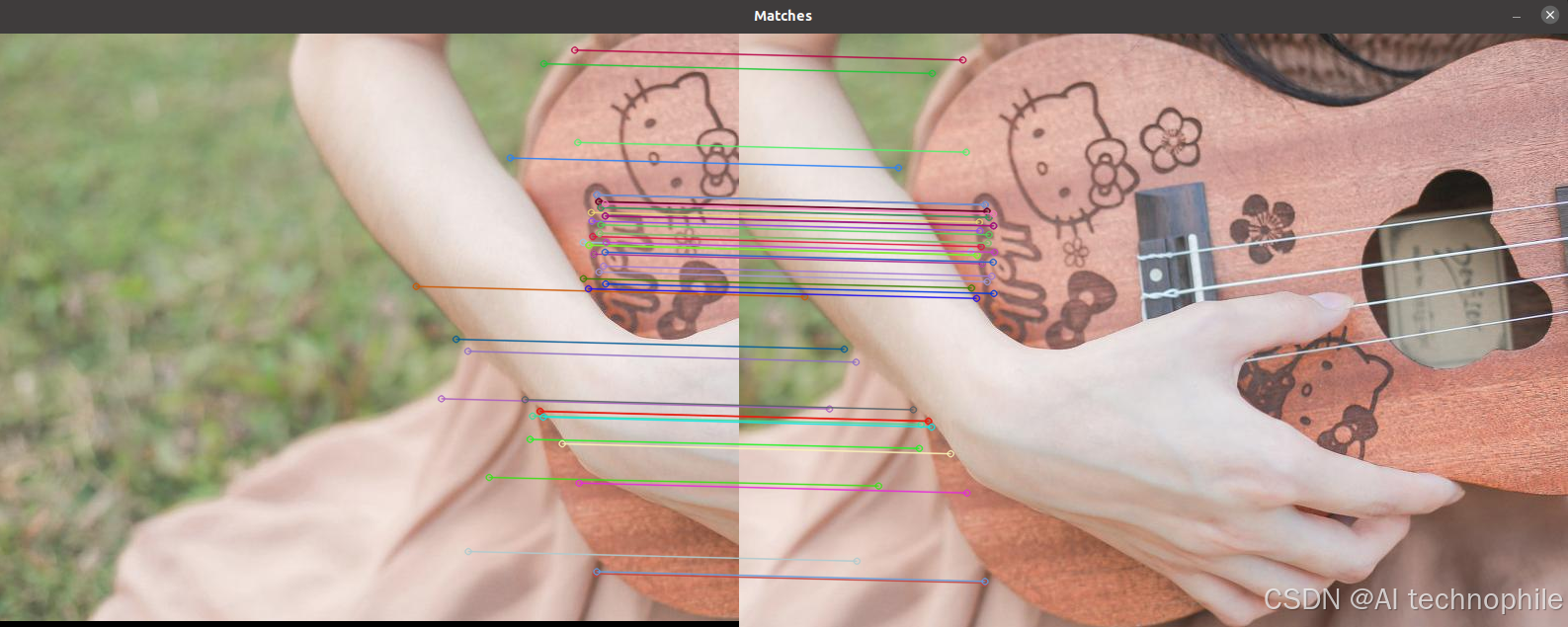

• 可视化优化
  用 cv2.drawMatchesKnn 显示前 50 个内点，并在匹配线上标注距离，帮助调参

import cv2
import numpy as npdef register_images(img1, img2, method='sift'):"""功能：对两幅图像 img1, img2 进行特征匹配并计算单应性矩阵 H返回：H 以及内点匹配掩码"""# 1. 灰度化gray1 = cv2.cvtColor(img1, cv2.COLOR_BGR2GRAY)gray2 = cv2.cvtColor(img2, cv2.COLOR_BGR2GRAY)# 2. 特征检测与描述if method == 'sift':detector = cv2.SIFT_create()else:detector = cv2.ORB_create(5000)kp1, des1 = detector.detectAndCompute(gray1, None)kp2, des2 = detector.detectAndCompute(gray2, None)# 3. 描述符匹配与比率测试if method == 'sift':# FLANN Matcherindex_params = dict(algorithm=1, trees=5)search_params = dict(checks=50)matcher = cv2.FlannBasedMatcher(index_params, search_params)raw_matches = matcher.knnMatch(des1, des2, k=2)else:# ORB 仍用 Hamming+crossCheckmatcher = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)raw = matcher.match(des1, des2)# 转为 knn 格式以便后续流程一致raw_matches = [[m] for m in raw]# Ratio Test & cross-checkgood = []if method == 'sift':for m,n in raw_matches:if m.distance < 0.75 * n.distance:good.append(m)else:good = [m for [m] in raw_matches]# 可视化前 50 匹配vis = cv2.drawMatches(img1, kp1, img2, kp2, good[:50], None,flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS)cv2.imshow('Matches', vis)cv2.waitKey()# 4. 构建点对并 RANSAC 估计单应性src_pts = np.float32([kp1[m.queryIdx].pt for m in good]).reshape(-1,1,2)dst_pts = np.float32([kp2[m.trainIdx].pt for m in good]).reshape(-1,1,2)H, mask = cv2.findHomography(src_pts, dst_pts, cv2.RANSAC, 5.0)return H, maskimgA = cv2.imread('left.jpg')
imgB = cv2.imread('right.jpg')
H, mask = register_images(imgA, imgB, method='sift')
print("Estimated Homography:\n", H)

关键函数解析：

• cv2.FlannBasedMatcher(index_params, search_params)：在大数据集上加速最近邻搜索
• knnMatch(des1, des2, k)：返回每个描述符的 k 个最邻近匹配
• cv2.drawMatches(...)：绘制匹配对，可灵活显示前若干对加速调试

2. 透视变换与融合

2.1 实现过程

• 计算输出画布大小：通过变换四个角点，确定拼接后图像的边界范围
• 应用 warpPerspective：将第二张图投影到与第一张图相同的坐标系
• 创建融合掩码：对重叠区域使用线性权重渐变以平滑过渡
• 叠加图像：按权重合并两张图，或直接用前景覆盖背景

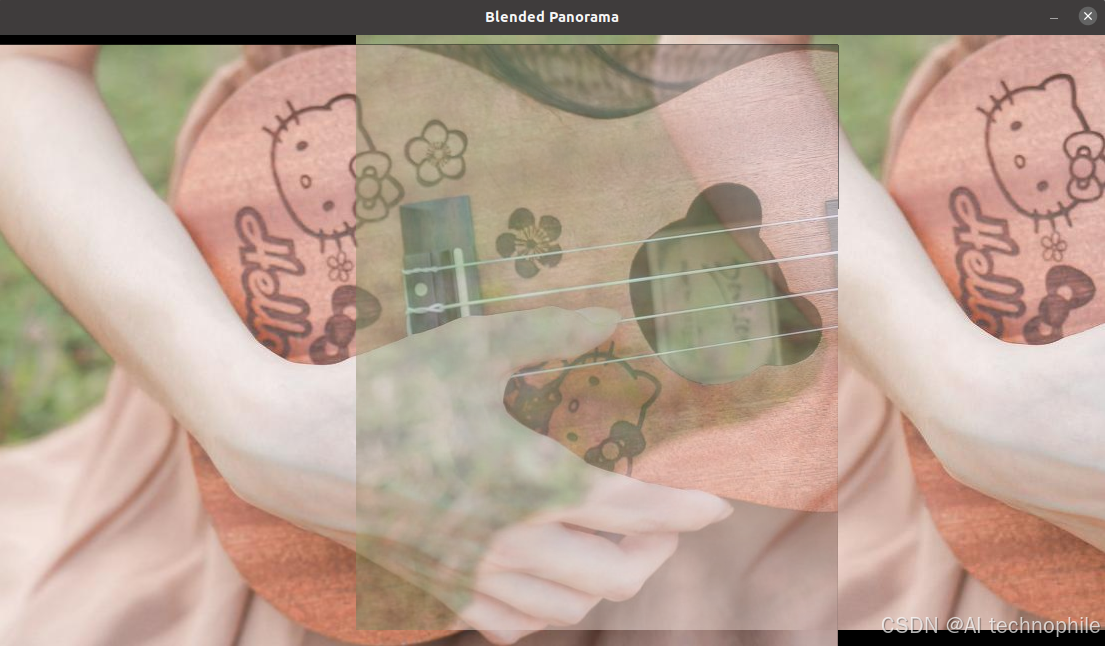

def warp_and_blend(img1, img2, H):"""功能：根据单应性矩阵 H，将 img2 投影到 img1 坐标系并线性融合返回：拼接后的图像"""h1, w1 = img1.shape[:2]h2, w2 = img2.shape[:2]# 1. 计算 img2 角点在 img1 坐标系中的投影corners_img2 = np.float32([[0,0],[0,h2],[w2,h2],[w2,0]]).reshape(-1,1,2)projected = cv2.perspectiveTransform(corners_img2, H)all_corners = np.concatenate((projected, np.float32([[0,0],[0,h1],[w1,h1],[w1,0]]).reshape(-1,1,2)), axis=0)[xmin, ymin] = np.int32(all_corners.min(axis=0).ravel() - 0.5)[xmax, ymax] = np.int32(all_corners.max(axis=0).ravel() + 0.5)t = [-xmin, -ymin]# 2. 平移矩阵，扩大画布M_trans = np.array([[1,0,t[0]],[0,1,t[1]],[0,0,1]])M_trans = np.asarray(M_trans, dtype=np.float32)out_size = (xmax - xmin, ymax - ymin)# 3. 投影 img2warped_img2 = cv2.warpPerspective(img2, M_trans.dot(H), out_size)# 4. 将 img1 放入画布canvas = cv2.warpPerspective(img1, M_trans, out_size)# 5. 创建融合掩码overlap = (canvas>0) & (warped_img2>0)# 简单线性融合：对 overlap 区域做平均blended = canvas.copy()blended[overlap] = cv2.addWeighted(canvas, 0.5, warped_img2, 0.5, 0)[overlap]# 非重叠区域直接叠加blended[~overlap] = canvas[~overlap] + warped_img2[~overlap]return blendedpan = warp_and_blend(imgA, imgB, H)
cv2.imshow('Blended Panorama', pan)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

• cv2.perspectiveTransform(pts, H)：对点集应用单应性，用于确定输出边界
• cv2.warpPerspective(img, M, dsize)：按 3 × 3 矩阵 M 进行透视变换
• 线性融合：对重叠区域直接平均，可替换为权重渐变或多频段融合提升无缝效果

2.2 优化思路

• 曝光补偿
  不同图像亮度差异大时，可先做增益补偿：

  comp = cv2.detail_Timelapser_createDefault(cv2.detail_TIMELAPSE_GAIN)
  comp.process(canvas, (0,0), warped_img2, (0,0))

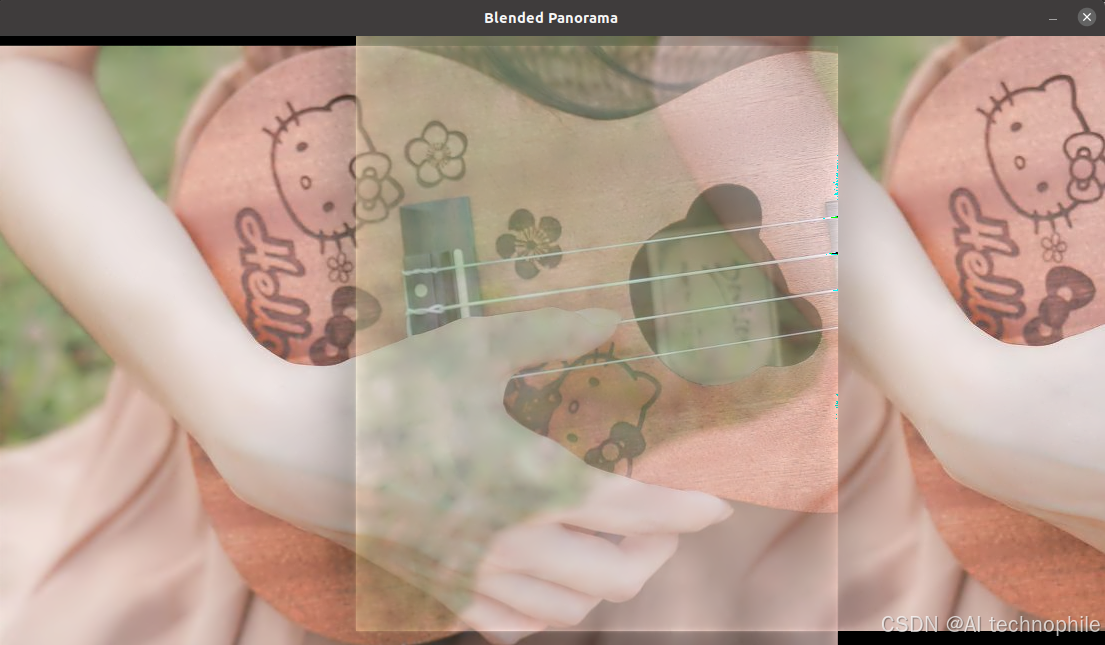

• 多频段融合
  用 OpenCV 的 cv2.detail_MultiBandBlender，在低频段平滑融合，高频段保留细节，提高视觉效果
• 自动裁剪
  拼接后常有黑边，可用轮廓检测或投影后非零区域最小矩形做自动裁剪

def warp_and_multiband_blend(img1, img2, H):# 获取图像尺寸h1, w1 = img1.shape[:2]h2, w2 = img2.shape[:2]# 将图像2的角点投影到图像1的坐标系中corners_img2 = np.float32([[0, 0], [0, h2], [w2, h2], [w2, 0]]).reshape(-1, 1, 2)warped_corners = cv2.perspectiveTransform(corners_img2, H)# 计算整体图像范围all_corners = np.concatenate((warped_corners, np.float32([[0, 0], [0, h1], [w1, h1], [w1, 0]]).reshape(-1, 1, 2)), axis=0)[xmin, ymin] = np.int32(all_corners.min(axis=0).ravel() - 0.5)[xmax, ymax] = np.int32(all_corners.max(axis=0).ravel() + 0.5)width, height = xmax - xmin, ymax - ymin# 平移变换矩阵，使得所有图像内容为正坐标translation = np.array([[1, 0, -xmin],[0, 1, -ymin],[0, 0, 1]])# 变换图像2H_translated = translation @ Hwarped2 = cv2.warpPerspective(img2, H_translated, (width, height))# 平移后的图像1放入大画布canvas1 = np.zeros((height, width, 3), dtype=img1.dtype)canvas1[-ymin:h1 - ymin, -xmin:w1 - xmin] = img1# 多频带融合composer = cv2.detail_MultiBandBlender()composer.prepare((0, 0, width, height))# 构建遮罩图像mask1 = 255 * np.ones(img1.shape[:2], np.uint8)mask2 = 255 * np.ones(img2.shape[:2], np.uint8)mask1_canvas = np.zeros((height, width), dtype=np.uint8)mask1_canvas[-ymin:h1 - ymin, -xmin:w1 - xmin] = mask1mask2_warped = cv2.warpPerspective(mask2, H_translated, (width, height))# 输入融合器composer.feed(canvas1.astype(np.int16), mask1_canvas, (0, 0))composer.feed(warped2.astype(np.int16), mask2_warped, (0, 0))# 融合输出result, result_mask = composer.blend(None, None)# 自动裁剪有效区域ys, xs = np.where(result_mask > 0)x1, y1, x2, y2 = xs.min(), ys.min(), xs.max(), ys.max()return result[y1:y2, x1:x2].astype(np.uint8)

关键函数解析：

• cv2.detail_MultiBandBlender()：创建多频段融合器，分层处理不同频率信息
• composer.feed(img, mask, topleft)：向融合器输入图像与对应掩码及位置
• composer.blend()：执行多频段融合，返回融合后图像与掩码
• 后续用 where(mask>0) 找到有效区域并裁剪

3. 全景图生成

将配准与融合模块串联，循环处理多幅输入图像，自动拼接生成完整全景图。支持任意数量顺序图像，前景连续叠加。

3.1 实现过程

• 读取图像列表
• 初始化全景图为第一张图
• 依次对下一张图
  • 调用配准模块获取 H_i
  • 调用融合模块将新图与当前全景图拼接
• 输出最终结果

def create_panorama(image_paths, method='sift'):# 1. 读取首图pano = cv2.imread(image_paths[0])for path in image_paths[1:]:img = cv2.imread(path)# 2. 特征配准H, mask = register_images(pano, img, method=method)# 3. 透视融合pano = warp_and_blend(pano, img, H)return panopaths = sorted(glob.glob('images/*.jpg'))
panorama = create_panorama(paths, method='sift')
cv2.imshow('Final Panorama', panorama)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

• glob.glob(pattern)：批量读取文件路径，保证输入顺序
• 在循环中不断将 pano 与下一图配准、融合，无需维护复杂的数据结构
• 支持切换 method 以选择 SIFT (精度高)或 ORB (速度快)

小结

图像拼接是一项融合特征匹配、几何变换与图像融合等多项技术的综合性任务。本文首先讲解了如何通过 SIFT 或 ORB 特征提取配合 RANSAC 估算单应性矩阵，实现图像之间的精确配准。接着介绍了透视变换与线性融合的基础流程，并进一步引入曝光补偿与多频段融合策略，提升拼接结果的无缝性与视觉质量。通过合理组织模块并优化细节，最终可构建出一个高鲁棒性、高质量的自动全景图拼接系统。
