【菜狗学三维重建】TSDF三维重建隐式表达详细解释——20250413
三维重建的任务
将一系列二维图像提取信息，把全局构造出来成为三维。
一些常见的应用
1、原型设计
2、虚拟现实
3、辅助驾驶
4、定位与追踪（城市）
三维重建的方法：
（1）激光雷达可以直接获取深度和三维信息，但是成本很高。
（2）使用多个视角图像进行三维重建，成本低，比较容易。
三维重建基础：
Neural Recon的任务流程
传统任务流程：输入序列，深度估计，点云，融合
每一步都要保证误差较小，否则累计误差。
每次都是自己每一帧各自来做。
论文提出：不需要中间过程，只输入视频序列，利用神经网络来进行中间步骤。
输入不同帧前后有关系。
不使用高端设备和中间过程，直接用端到端的框架。

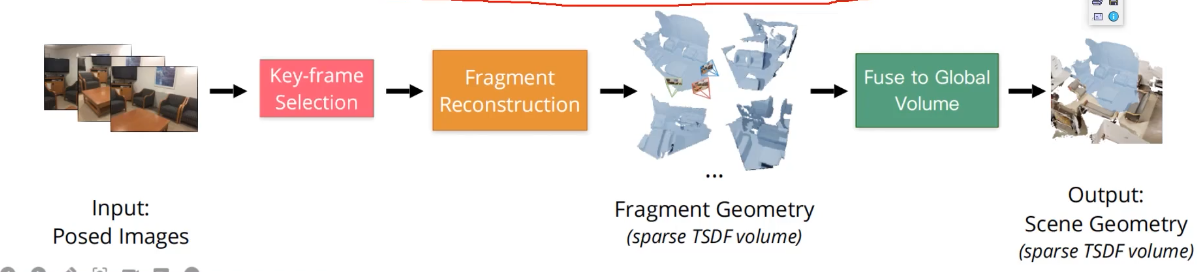

整体框架
1、关键帧选择：每个视频选择间隔几秒选一个帧来进行重建
2、输入序列：9张图
3、片段重建：利用9张图把三维重建出来
4、全局合成：考虑序列顺序，让整体看起来正常
核心是中间的网络，即利用图像信息 估计 TSDF值

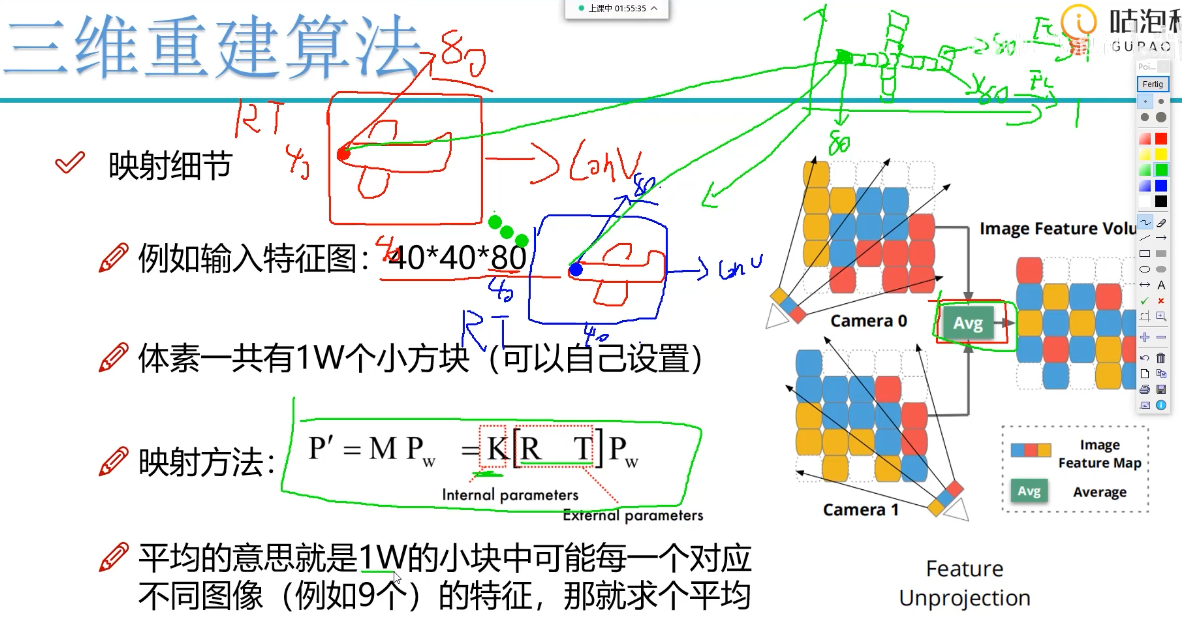

1、特征的投影和投射：将图像的特征映射到重建的结果。
通过不同图像的关系找到之间的特征，对于多张图做卷积，一共九张图像
对于三维模型的某个点，对应了九张图的特征（例如每个图80维度）通过平均来融合。

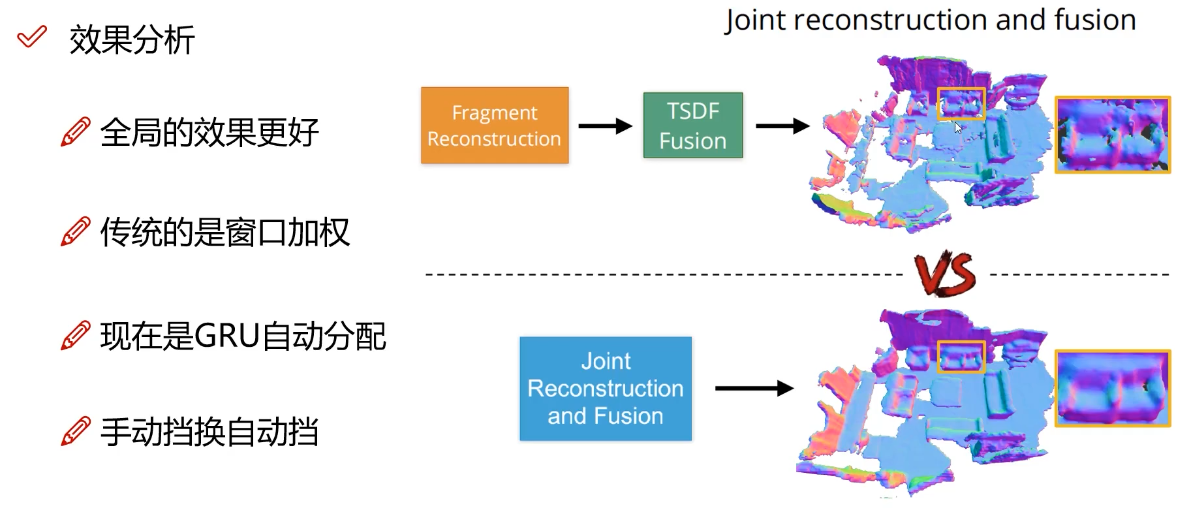

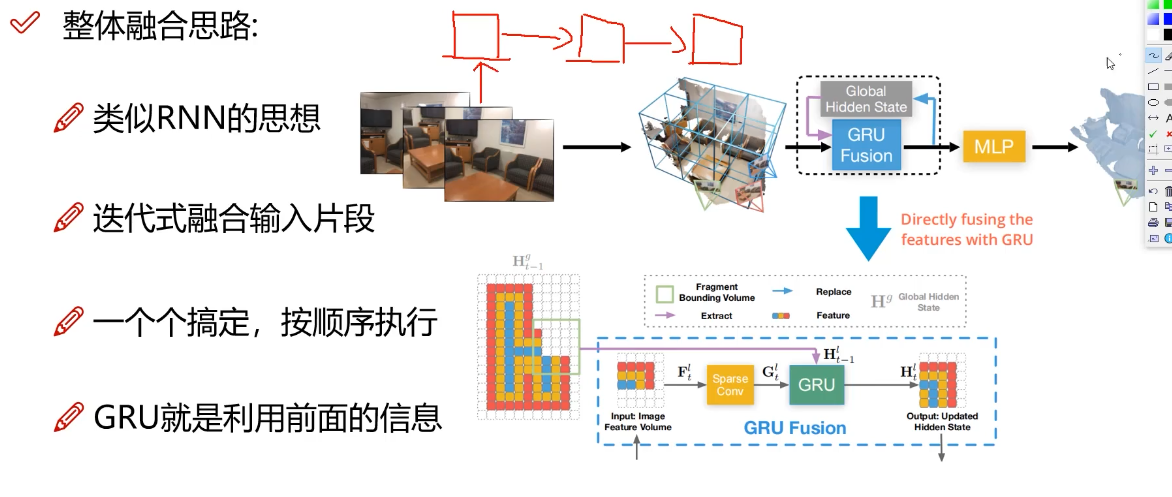

2、片段合并：
直接合并有问题，各个片段都是单独做的，使用RNN类似的思想
下一个状态始终考虑前一个片段结果。
3、整体架构
由粗到细：先用大体素 预测场景，再逐步用小体素 不断调整细节。
每个体素概率低，丢弃，概率高，保留。
TSDF

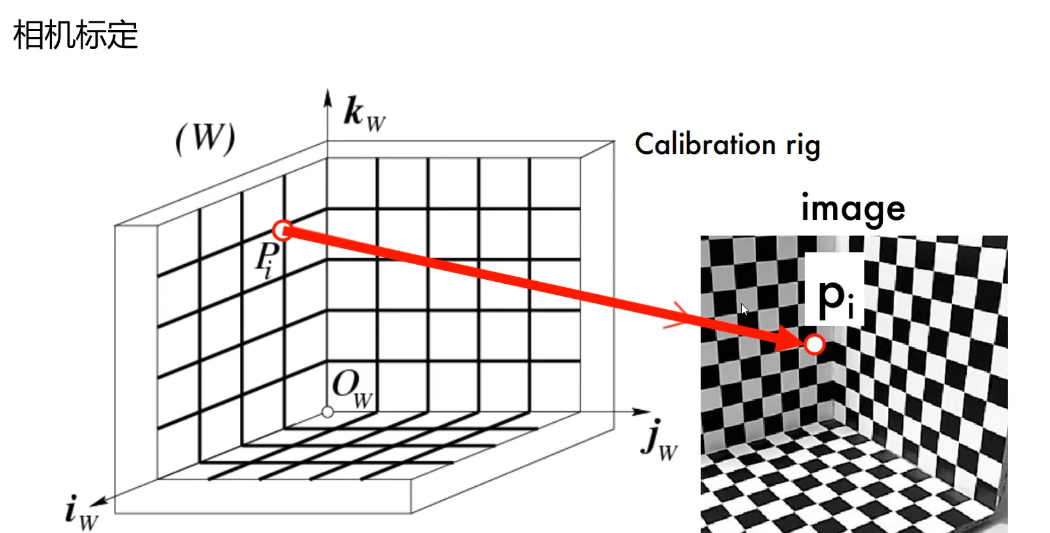

已知：1、原始图片；2、对应深度；3、每张图片相机位姿；4、相机内参。
增量式计算：每多一张图像，对于其信息进行融合，不断更新和组合来生成 整体三维模型。

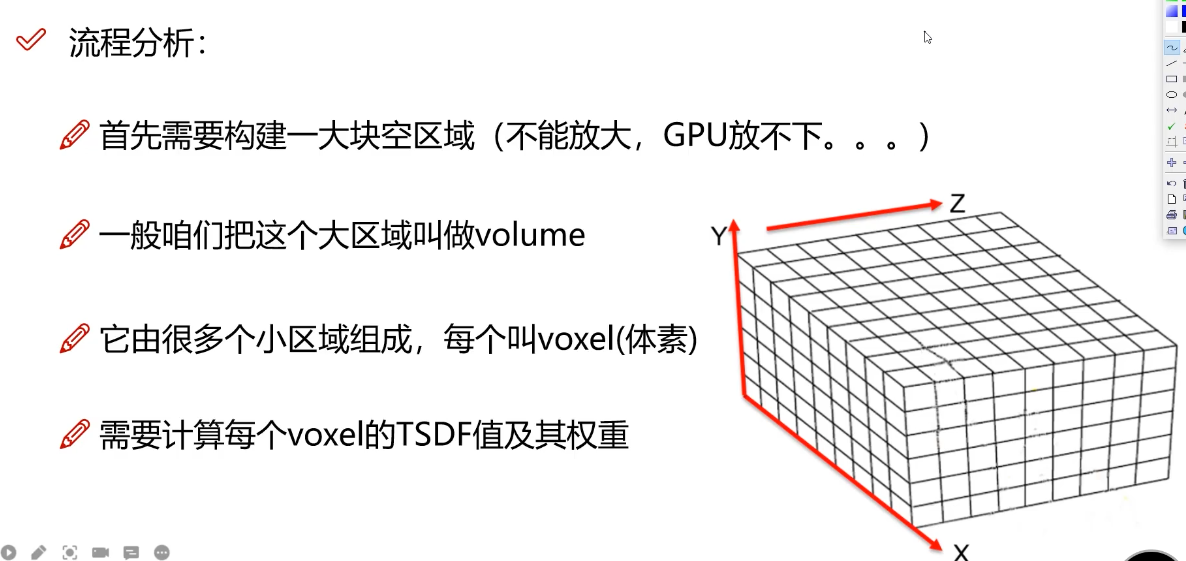

1、初始化体素
需要把重建的结果放到一块立方体当中（空间），每一个小块块叫做体素，每个体素插入一个值，这个值就是TSDF和权重。

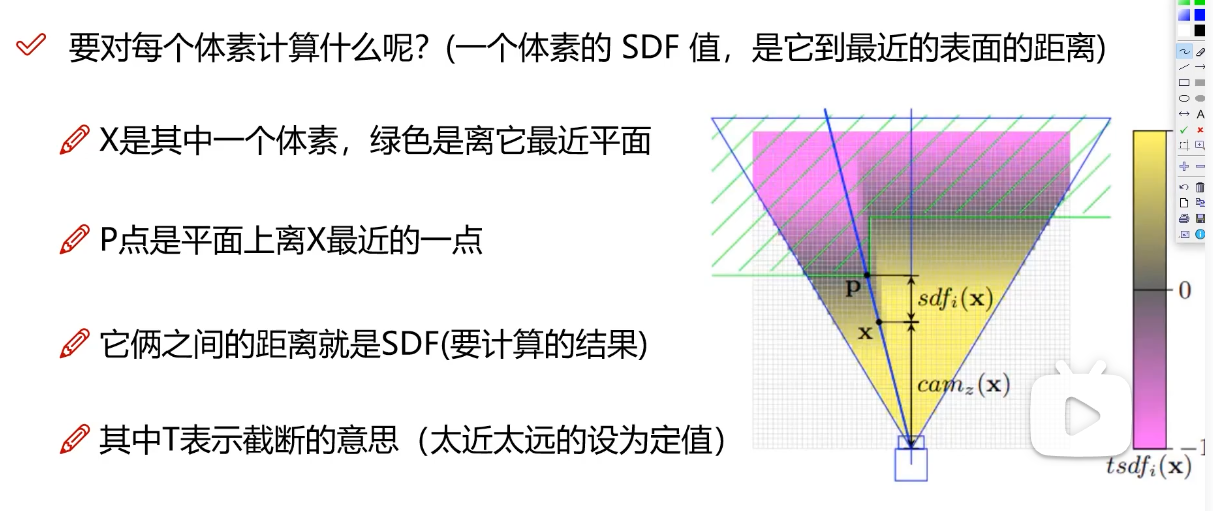

2、TSDF值的含义

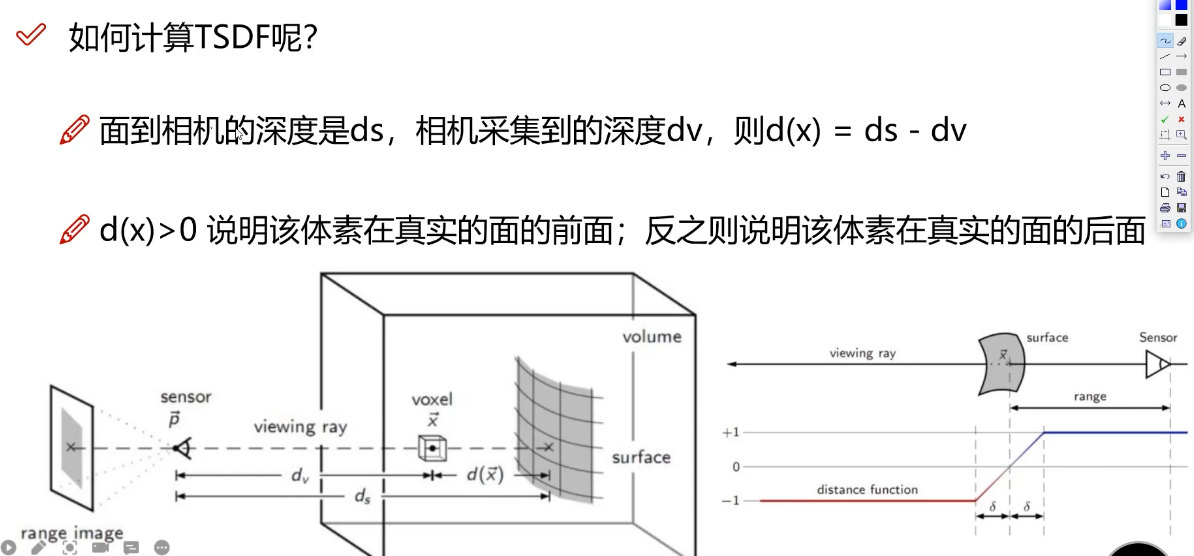

TSDF的计算

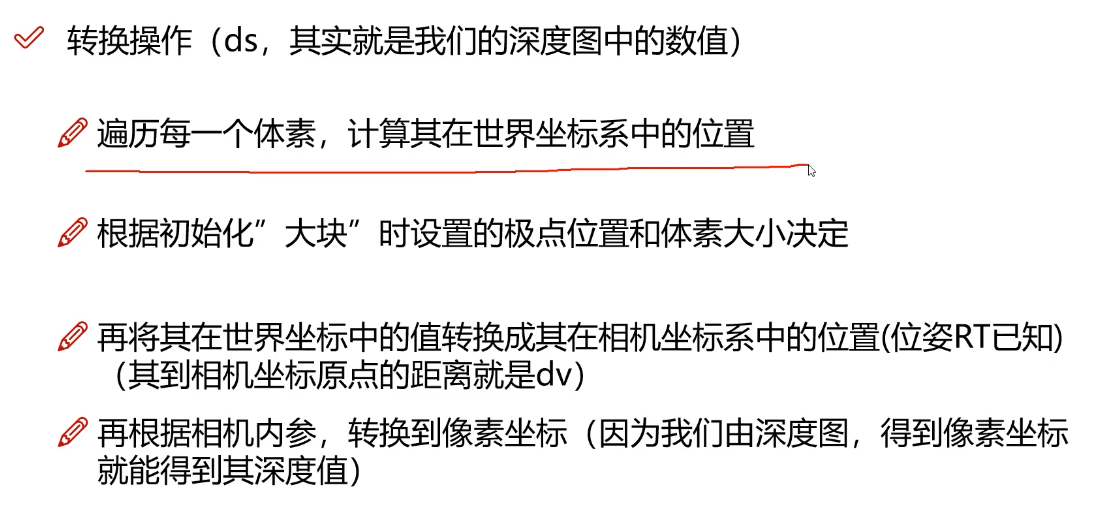

对于每一个体素，计算在世界坐标系的位置：
目前深度图对应于每个像素，需要用体素对应像素坐标位置以及深度信息。

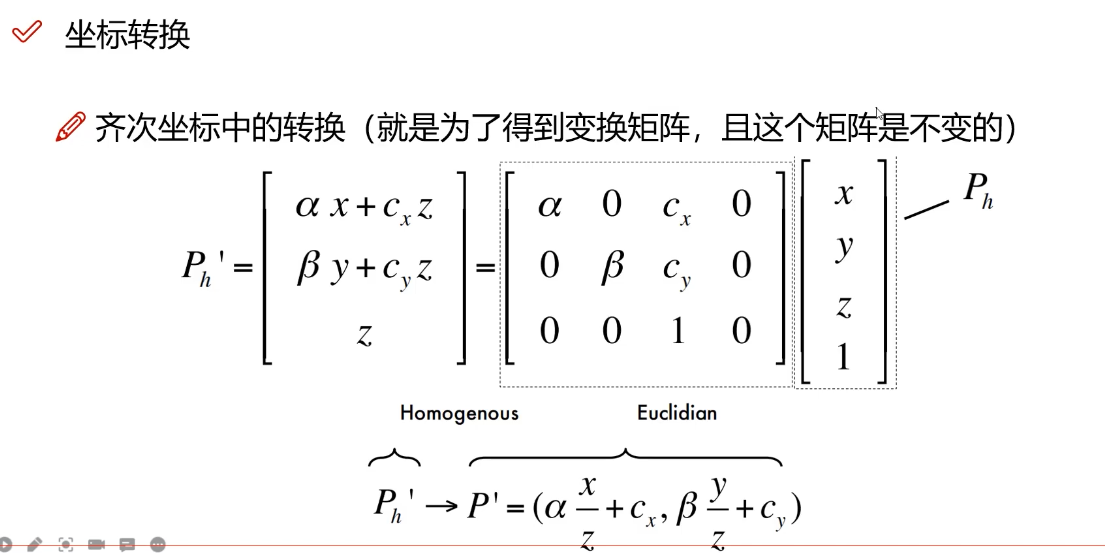

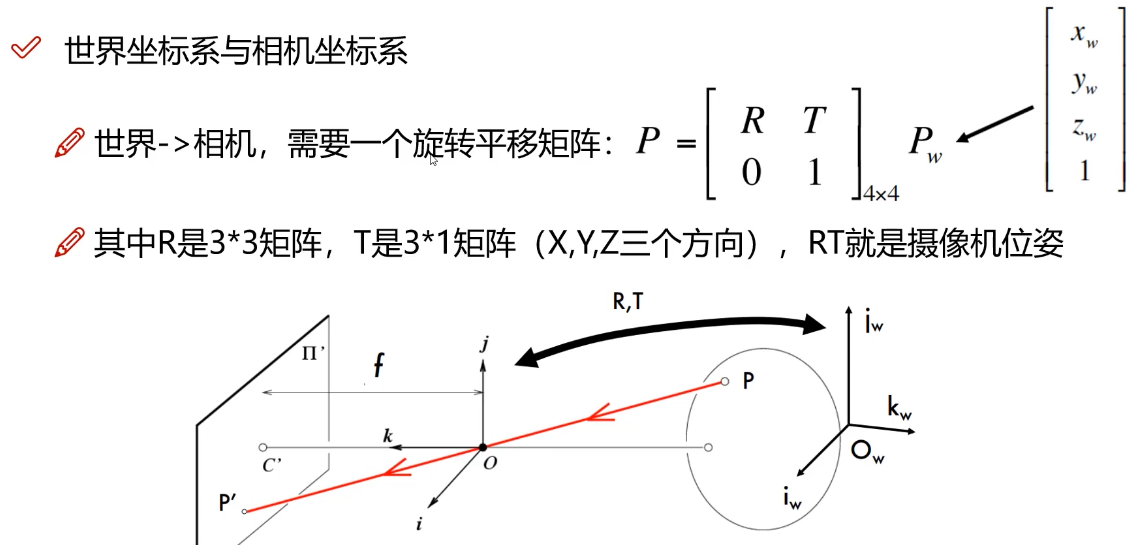

世界坐标系——相机坐标系——像素坐标系

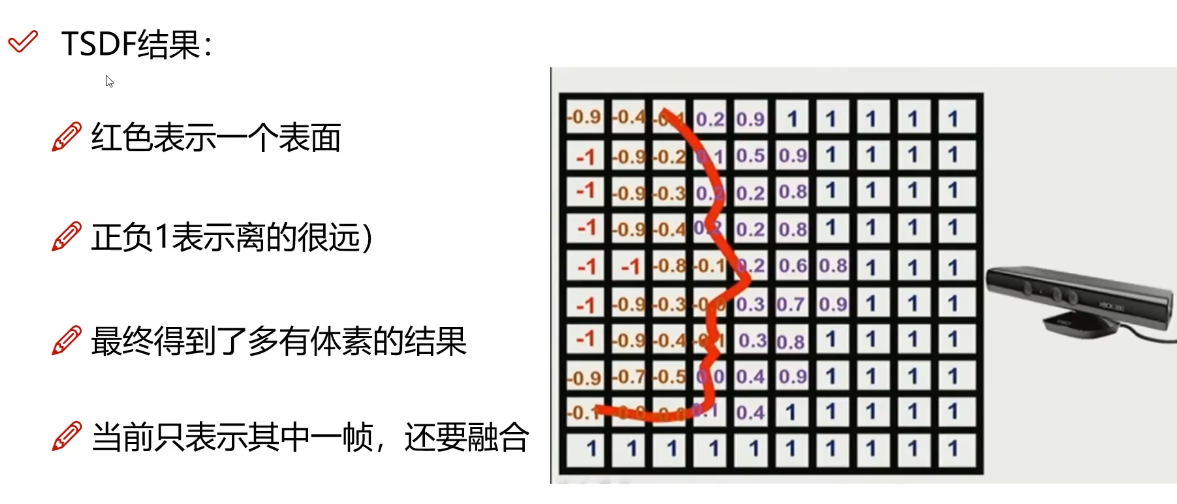

TSDF结果：
下图是一帧的结果，面前是正，面后是负。

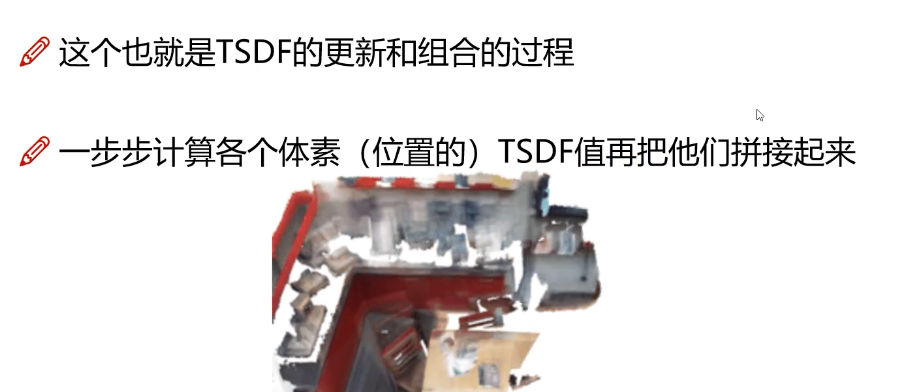

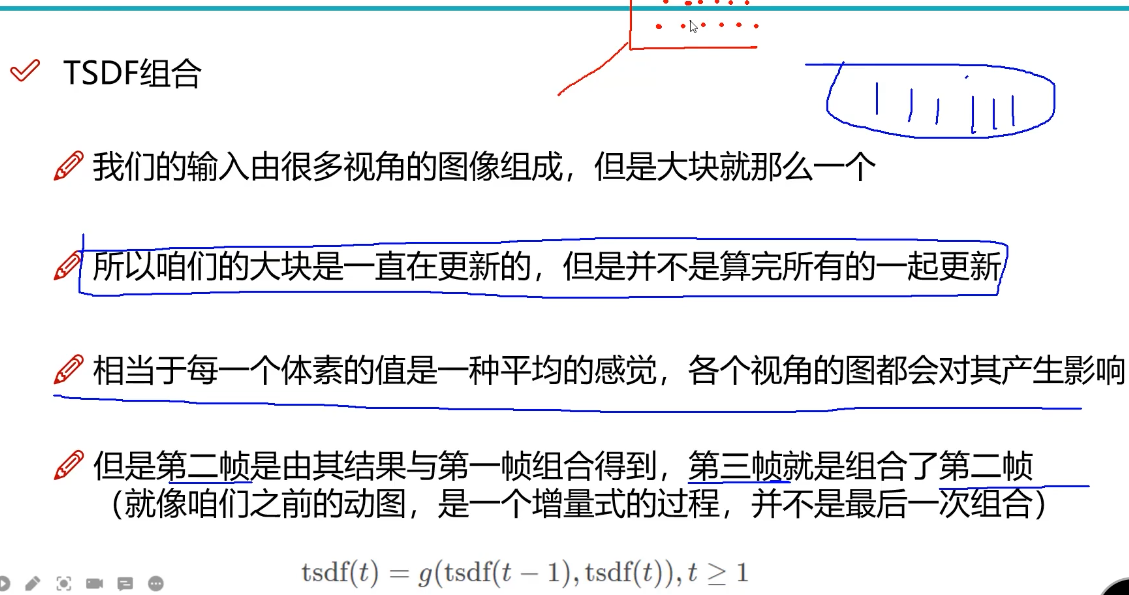

TSDF的增量式：
每一步都进行更新，后一帧与前一帧进行组合
代码实战
一些小Tip：
①GitHub看一个项目，可以先看他的issues，里面会有各种报错的提问，数据集的提问，可以看到作者对于某个问题的回答。
②看readme来配置环境，所需要的一些准备工作。
代码实战：
1、文件夹内容：
__pycache__
存放 Python 编译后的缓存文件（
.pyc），可忽略，不需要手动操作。
assets
作用：一般用于存放项目中使用的静态资源，比如可视化图像、预训练模型、演示数据等。
在重建项目中，可能包括重建结果示例、可视化用的 mesh 文件等。
config
作用：配置文件夹，通常存放
.yaml或.json格式的配置文件。包含模型参数、训练超参数、数据路径、网络结构配置等信息。
data
作用：数据加载与处理相关的代码。
通常包括数据读取器（如 ScanNet、TUM RGB-D），以及数据增强、TSDF 生成等功能。
datasets
作用：具体数据集接口封装，可能对不同数据源实现不同的数据加载逻辑。
常包含对数据格式的适配、文件路径管理、样本生成等。
models
作用：模型定义，包括 NeuralRecon 的网络结构。
可能包含：backbone 网络（如 ResNet、UNet）、深度估计模块、TSDF 融合模块、多视图融合逻辑等。
ops
作用：操作（operations）模块，通常是一些底层函数或 CUDA 加速模块。
包括 TSDF 融合操作、体素化处理、自定义损失函数、梯度处理等。
tools
作用：辅助脚本，例如训练、评估、推理、模型转换等。
常见文件如
train.py、eval.py、inference.py，用于调用模型主流程。
后面没有继续做这方面研究，就没有再看……
