pyecharts可视化图表-tree：从入门到精通

📊 本文特色：从零开始掌握树图可视化技巧，包含4个完整实例、20+核心配置项解析和实用场景指南，助您快速构建专业树图。

树图(Tree Chart)以清晰的层级结构展示数据间的父子关系，是可视化复杂层次数据的理想选择。本教程通过4个递进式实例（基础树图→方向定制→环形布局），帮助您系统掌握pyecharts树图的核心配置与实战技巧，最终能够独立构建专业级树图可视化应用。

什么是树图？

树图(Tree Chart)通过节点与连线的层级关系，直观呈现数据的层次结构。它由一个根节点出发，衍生出多个子节点，形成类似"树状"的可视化效果。

🌟 树图的核心优势

• 层次清晰：完美展示数据间的父子关系与层级结构
• 空间高效：相比其他层次可视化图表，能在有限空间展示更多节点
• 交互友好：支持节点展开/折叠，便于探索复杂数据

💡 典型应用场景

• 组织架构可视化：如公司部门层级、管理体系展示
• 文件系统导航：清晰呈现文件夹与文件的包含关系
• 知识图谱构建：展示概念间的层级关联（如生物分类学）
• 决策分析工具：可视化决策树模型的判断路径
• 项目管理：展示任务分解结构(WBS)与进度关系

树图通过节点和连线直观地展示数据的层级关系，帮助用户快速理解复杂的层次结构。

环境准备

树图开发需要以下环境支持，请确保系统已正确配置：

📋 基础依赖

• Python 3.6+（推荐3.8+版本）
• pyecharts 1.9.0+（本教程基于最新版开发）
• requests库（用于网络数据获取）

🔧 安装步骤

# 创建并激活虚拟环境（推荐）
python -m venv venv
# Windows激活虚拟环境
venv\Scripts\activate
# macOS/Linux激活虚拟环境
# source venv/bin/activate# 安装依赖包
pip install pyecharts==2.0.3 requests==2.31.0# 验证安装
python -c "import pyecharts; print('pyecharts版本:', pyecharts.__version__)"

💡 提示：使用虚拟环境可以避免包版本冲突，是Python项目开发的最佳实践。如果不需要虚拟环境，可以直接执行pip install pyecharts requests命令。

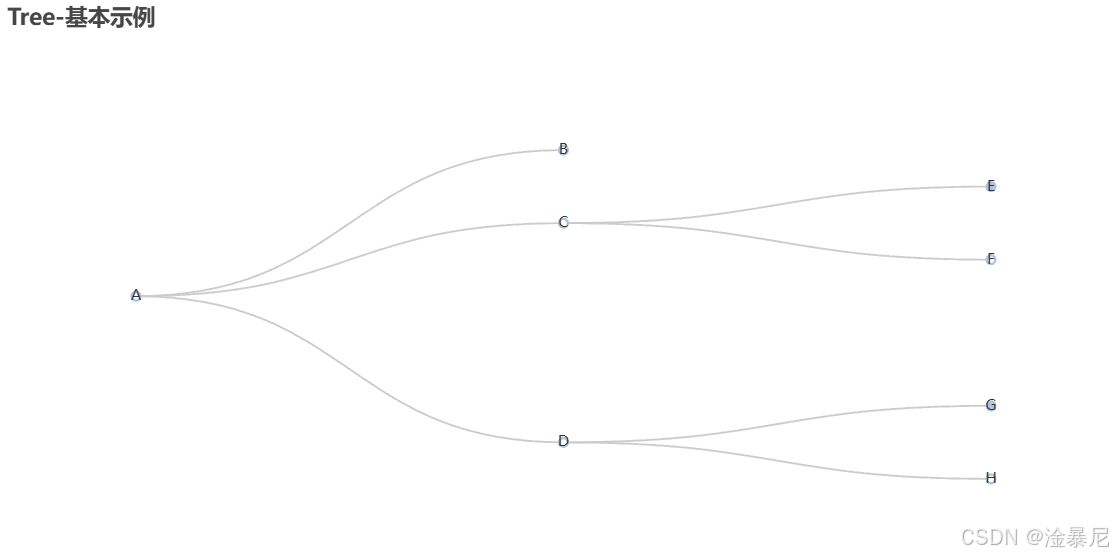

基础树图实现

下面是一个基础树图的实现代码，这是树图的最基本形式：

适用场景：展示简单的层次结构数据，适合初步了解树图的基本用法。

# 导入pyecharts的选项配置模块
from pyecharts import options as opts
# 导入树图图表类型
from pyecharts.charts import Tree # 准备树图数据
# 树图数据是一个嵌套的字典结构，每个节点包含name和children属性
# children属性是一个列表，包含该节点的所有子节点data = [ { "children": [ {"name": "B"},  # 节点B，没有子节点{ "children": [  # 节点C的子节点{"children": [{"name": "I"}], "name": "E"},  # 节点E有一个子节点I{"name": "F"}  # 节点F，没有子节点], "name": "C",  # 节点C}, { "children": [  # 节点D的子节点{"children": [{"name": "J"}, {"name": "K"}], "name": "G"},  # 节点G有两个子节点J和K{"name": "H"}  # 节点H，没有子节点], "name": "D",  # 节点D}, ], "name": "A",  # 根节点A}
] # 创建树图实例
c = ( Tree() .add("", data)  # 添加树图数据，系列名称为空.set_global_opts(title_opts=opts.TitleOpts(title="Tree-基本示例"))  # 设置图表标题#.render("tree_base.html")  # 渲染到HTML文件（可选）
) # 在Jupyter Notebook中渲染图表
c.render_notebook()

代码详解

1. 导入模块：我们导入了pyecharts.options用于配置图表选项，以及Tree用于创建树图。

2. 数据准备：树图的数据结构是一个嵌套的字典列表。每个节点包含：

   • name：节点的名称
   • children：可选，包含该节点的所有子节点的列表

3. 创建图表：

   • Tree()：创建树图实例
   • .add("", data)：添加数据到树图，第一个参数是系列名称，这里为空
   • .set_global_opts()：设置全局选项，这里我们设置了图表标题
   • .render_notebook()：在Jupyter Notebook中渲染图表

这个基础树图展示了一个简单的层次结构，根节点A有三个子节点B、C和D，而C和D又各自有自己的子节点。

📌 基础树图关键点总结

• 树图数据必须是嵌套字典列表结构，包含name和children属性
• Tree().add()方法是核心，用于传入数据和基础配置
• 开发流程：准备数据→创建Tree实例→添加数据→配置选项→渲染展示
• 适合展示中小型层次结构，节点不宜过多（建议不超过50个）

自定义方向和样式的树图

树图支持多种布局方向和样式定制，可以根据数据特点和展示需求选择合适的布局方式。下面是两个不同方向的树图实现示例：

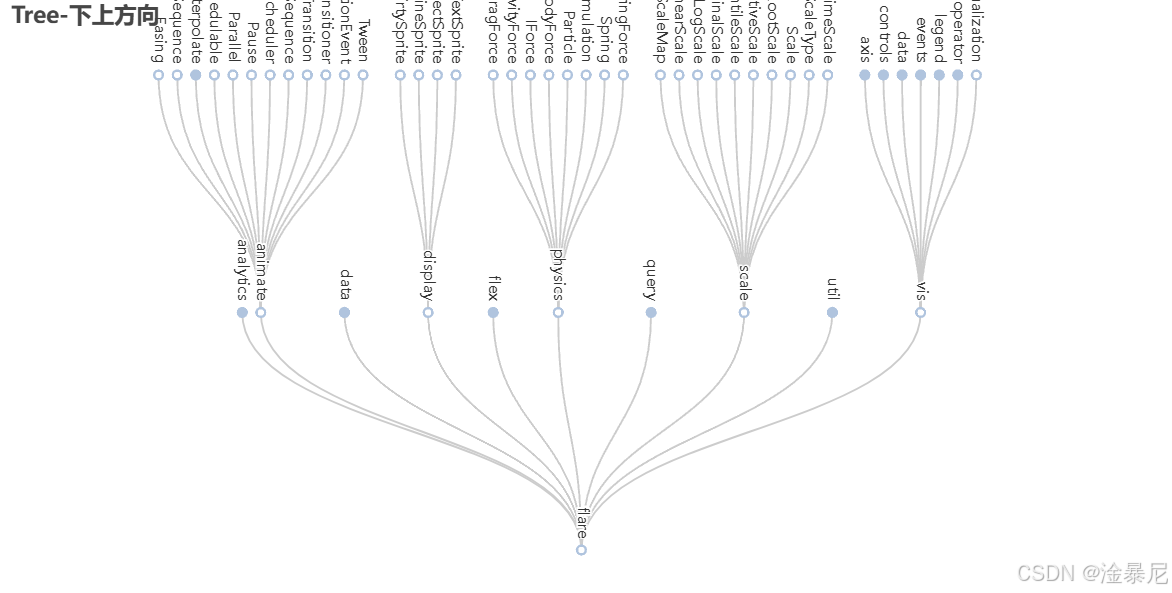

示例1：下上方向树图

适用场景：当需要以特定方向展示大型层次结构数据时，如下上方向布局适合展示从细节到整体的关系。

import json
import requests
from pyecharts import options as opts
from pyecharts.charts import Tree# 从网络获取树图数据
def get_tree_data():url = "https://echarts.apache.org/examples/data/asset/data/flare.json"response = requests.get(url)return json.loads(response.text)# 获取数据
j = get_tree_data()# 创建树图实例，设置下上方向布局和自定义标签样式
c = (Tree().add("",[j],  # 将获取的数据作为树图数据collapse_interval=2,  # 设置折叠间隔，每隔2层折叠一次orient="BT",  # 设置树图方向为"下上"方向（Bottom to Top）label_opts=opts.LabelOpts(position="top",  # 标签位置在节点顶部horizontal_align="right",  # 水平对齐方式为右对齐vertical_align="middle",  # 垂直对齐方式为居中rotate=-90,  # 标签旋转-90度（垂直显示）),).set_global_opts(title_opts=opts.TitleOpts(title="Tree-下上方向"))  # 设置图表标题
)# 在Jupyter Notebook中渲染图表
c.render_notebook()

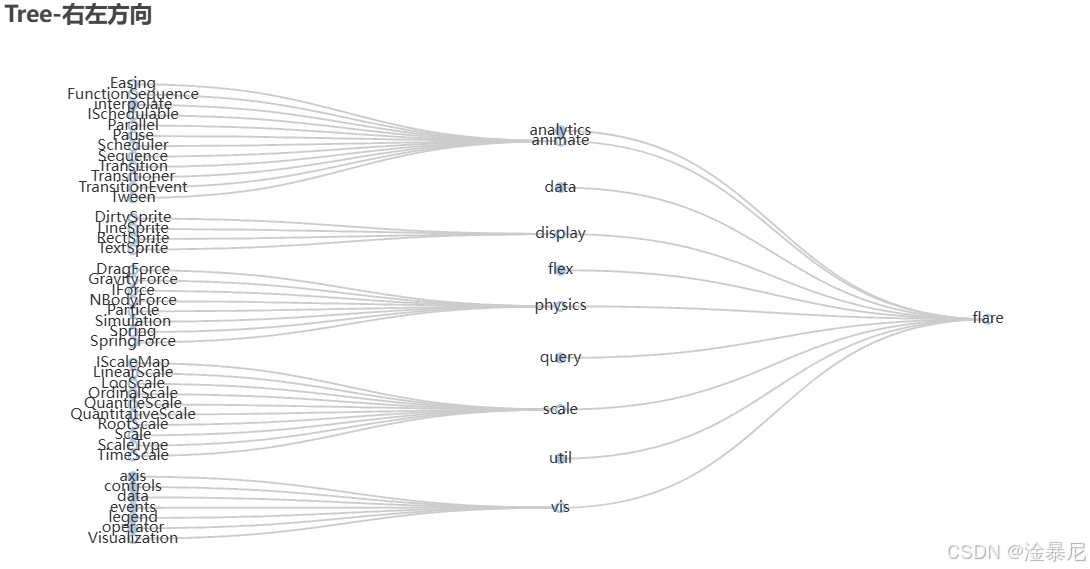

示例2：右左方向树图

适用场景：当需要从右向左展示层次结构数据时，右左方向布局适合某些特定的阅读习惯或页面布局需求。

import json
import requests
from pyecharts import options as opts
from pyecharts.charts import Tree# 从网络获取树图数据
def get_tree_data():url = "https://echarts.apache.org/examples/data/asset/data/flare.json"response = requests.get(url)return json.loads(response.text)# 获取数据
j = get_tree_data()# 创建树图实例，设置右左方向布局
c = (Tree().add("",[j],  # 将获取的数据作为树图数据collapse_interval=2,  # 设置折叠间隔，每隔2层折叠一次orient="RL",  # 设置树图方向为"右左"方向（Right to Left）).set_global_opts(title_opts=opts.TitleOpts(title="Tree-右左方向"))  # 设置图表标题#.render("tree_right_left.html")  # 渲染到HTML文件（可选）
)# 在Jupyter Notebook中渲染图表
c.render_notebook()

代码详解

1. 数据获取：两个示例都使用requests库从网络获取了相同的JSON格式树图数据，这是一个复杂的层次结构数据。

2. 树图方向设置：

   • 示例1通过orient="BT"设置树图方向为下上方向（Bottom to Top）
   • 示例2通过orient="RL"设置树图方向为右左方向（Right to Left）

   pyecharts支持的树图方向包括：

   方向参数	中文描述	适用场景
   "LR"	从左到右（默认）	常规层次结构展示，符合多数人阅读习惯
   "RL"	从右到左	特殊页面布局需求或RTL语言环境
   "TB"	从上到下	垂直空间有限的场景，如移动端展示
   "BT"	从下到上	强调底层到顶层的关系，如组织架构中的晋升路径

3. 折叠设置：

   • 通过collapse_interval=2设置折叠间隔，系统会自动折叠每隔2层的节点
   • 💡 实用技巧：对于节点数量超过100的大型树图，建议设置collapse_interval=1或2以保持界面整洁；小型树图可设为0禁用折叠

4. 标签样式定制：

   • 示例1通过label_opts实现了标签旋转和对齐方式的定制
   • 常见问题：标签重叠时可通过rotate参数旋转标签，或通过font_size减小字体
   • 性能提示：节点数量超过500时，建议简化标签样式以提高渲染性能

📊 布局方向对比与选择指南

不同方向的树图各有特点，选择时应考虑数据结构、展示媒介和阅读习惯：

• LR/RL方向：适合宽屏展示，能展示更长的节点名称
• TB/BT方向：适合窄屏或移动端，垂直空间利用率更高
• 复杂数据建议：优先尝试LR方向（默认），若节点过深再考虑环形布局

💡 专业建议：实际开发中可通过配置文件动态切换布局方向，满足不同用户需求。例如：orient=os.environ.get('TREE_ORIENT', 'LR')

环形树图

环形树图是树图的一种特殊布局形式，它以环形（径向）方式展示层次结构数据，能够更有效地利用空间并提供独特的视觉体验。

环形树图实现

适用场景：当需要展示大型复杂的层次结构数据时，环形布局能够更有效地利用空间，并提供从中心向外辐射的视觉效果，适合展示家族树、组织结构等需要突出中心节点的场景。

from aiohttp import TCPConnector, ClientSession
import pyecharts.options as opts
from pyecharts.charts import Tree
import requests
import json# 从URL获取树图数据
url = "https://echarts.apache.org/examples/data/asset/data/flare.json"
response = requests.get(url)
data = json.loads(response.text)(Tree().add(series_name="",  # 系列名称，为空data=[data],  # 树图数据，以列表形式传入pos_top="18%",  # 图表距离顶部的距离pos_bottom="14%",  # 图表距离底部的距离layout="radial",  # 设置布局为环形（径向）symbol="emptyCircle",  # 设置节点标记为空心圆symbol_size=7,  # 设置节点标记大小).set_global_opts(tooltip_opts=opts.TooltipOpts(trigger="item", trigger_on="mousemove")  # 设置提示框配置)#.render("radial_tree.html")  # 渲染到HTML文件（可选）.render_notebook()  # 在Jupyter Notebook中渲染
)

代码详解

1. 导入模块：除了基本的pyecharts相关模块外，还导入了aiohttp相关模块（虽然在这个例子中没有直接使用异步功能）和requests库用于获取网络数据。

2. 数据获取：使用requests.get()方法从指定URL获取JSON格式的树图数据，这是一个复杂的层次结构数据。

3. 环形布局设置：

   • 通过layout="radial"设置树图的布局方式为环形（径向）布局
   • 这是环形树图与其他树图的关键区别，它使树图从中心向外呈环形辐射状展示

4. 位置和尺寸设置：

   • pos_top="18%"和pos_bottom="14%"设置了图表在容器中的位置，留出了适当的边距
   • symbol="emptyCircle"和symbol_size=7设置了节点的样式为空心圆，大小为7

5. 交互设置：

   • tooltip_opts配置了提示框的触发方式为鼠标移动到节点上时触发
   • 这样用户可以在浏览复杂的环形树图时，通过鼠标悬停查看每个节点的详细信息

环形树图的优势在于它能够更有效地利用空间，特别是当数据层次较深时，传统的线性树图可能会变得很长，而环形树图可以在有限的空间内容纳更多的节点。此外，环形布局还提供了独特的视觉体验，能够突出中心节点的重要性。

📊 环形布局 vs 线性布局

特性	环形布局 (radial)	线性布局 (LR/RL/TB/BT)
空间利用率	极高，360°环形分布	一般，单向线性分布
视觉冲击力	强，适合展示整体结构	适中，适合展示层级关系
节点密度	中心密集，外围稀疏	均匀分布
最佳节点数	50-500个节点	10-200个节点
交互体验	需缩放探索细节	可滚动浏览

⚡ 性能优化指南

对于节点数量超过300的大型环形树图，建议采取以下优化措施：

1. 减少节点标记大小：symbol_size=3-5（默认7）
2. 简化连接线样式：line_style_opts=opts.LineStyleOpts(width=0.5, opacity=0.6)
3. 延迟加载子节点：结合collapse_interval实现按需加载
4. 禁用动画效果：animation=False（节点过多时）

⚠️常见问题：当节点数超过1000时，环形树图可能出现渲染延迟。此时建议：①使用线性布局 ②通过data参数筛选核心节点 ③采用服务端分页加载数据

后续内容预告

在接下来的进阶内容中，我们将探索树图的高级应用场景和实战技巧：

🔍 交互式树图（下一篇）

• 节点展开/折叠的自定义控制
• 鼠标悬停高亮与点击事件处理
• 动态数据更新与视图刷新
• 提示框(Tooltip)的高级定制

📈 实战案例分析（下下篇）

• 案例1：组织架构可视化系统（含部门筛选和人员搜索）
• 案例2：软件项目模块依赖关系分析
• 案例3：家谱树可视化（含人物关系标注和时间轴）
• 案例4：决策树模型结果可视化（机器学习方向）

📩 订阅提示：关注本系列文章，获取更多pyecharts可视化技巧。您也可以在评论区留言，告诉我们您感兴趣的树图应用场景！

常见问题解答(FAQ)

在树图开发过程中，开发者常遇到以下问题，这里提供针对性解决方案：

❓ 为什么树图只显示根节点，不显示子节点？

可能原因及解决方法：

1. 数据格式错误：检查children属性是否为列表类型，确保数据结构正确

   # 正确格式
   data = [{"name": "根节点", "children": [{"name": "子节点1"}, {"name": "子节点2"}]}]# 错误格式（缺少children列表）
   data = [{"name": "根节点", "children": {"name": "子节点1"}}]  # ❌


2. 折叠设置问题：collapse_interval值过大导致子节点被自动折叠，可设为0禁用折叠
3. 数据加载失败：网络数据获取失败时，添加错误处理机制

   try:response = requests.get(url, timeout=10)response.raise_for_status()  # 检查HTTP错误data = json.loads(response.text)
   except Exception as e:print("数据加载失败:", e)# 使用本地备用数据data = [{"name": "加载失败", "children": [{"name": "请检查网络连接"}]}]


❓ 如何修改树图节点颜色和连接线样式？

可以通过itemstyle_opts和line_style_opts参数自定义样式：

Tree()
.add(...,itemstyle_opts=opts.ItemStyleOpts(color="#61a0a8",  # 节点颜色border_color="#94cee5",  # 节点边框颜色border_width=1),line_style_opts=opts.LineStyleOpts(color="#94cee5", width=1.5, type_="dashed"  # 设置虚线)
)

❓ 树图在Jupyter Notebook中无法显示怎么办？

排查步骤:

1. 确认已安装notebook和ipywidgets:

   pip install notebook ipywidgets
   jupyter nbextension enable --py widgetsnbextension


2.** 检查渲染方式 : 使用.render_notebook()而非.render()
3. 尝试重启内核**: Jupyter菜单栏 → Kernel → Restart
4.** 清除输出缓存 **: 菜单栏 → Edit → Clear Outputs

总结

本文系统介绍了pyecharts树图的核心概念和实现方法，从基础到进阶，您已掌握：

🎯 核心收获

1. 树图基础：理解树图的适用场景和数据结构
2. 布局控制：掌握4种线性布局和环形布局的实现
3. 样式定制：学会方向设置、标签样式和节点美化
4. 性能优化：大型树图的渲染优化技巧

🚀 下一步学习建议

1. 尝试修改示例代码中的参数，观察效果变化（如symbol_size、collapse_interval）
2. 结合实际数据，构建个性化树图（推荐从组织架构或文件系统入手）
3. 探索树图与其他图表的组合使用（如树图+热力图展示节点权重）

💡 专业建议：数据可视化的核心是传递信息而非炫技。选择合适的布局和样式，让数据故事更清晰易懂，才是优秀可视化的关键。
