第十四章 Leaflet-Ant-Path 实现西气东输管线动态流向可视化

news 2025/8/28 8:37:03

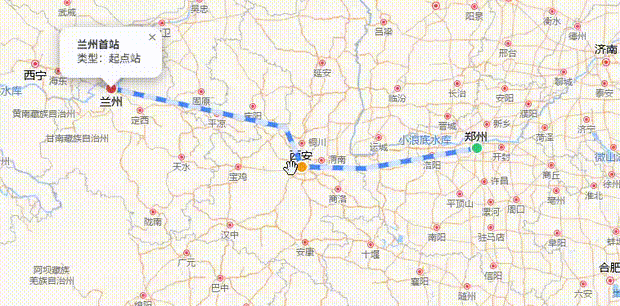

效果图

在地理信息系统 (GIS) 开发中，管线流向的动态可视化是展示能源输送、水利工程等领域数据的重要方式。本文将详细介绍如何使用 Leaflet 地图库结合 Leaflet-Ant-Path 插件，实现西气东输管线（兰州→西安→郑州段）的动态流向效果，包含完整代码实现与优化技巧。

效果展示与应用场景

本文实现的动态管线效果具有以下特点：

蓝色主色调管线配合浅蓝色流动点，视觉清晰现代
平滑的路径曲线，在拐弯处过渡自然
动态流动效果直观展示气体输送方向
沿线站点标记与信息弹窗，提供丰富的附加信息

这种可视化方式非常适合：

能源输送管网监控系统
水利工程水流方向展示
交通路网车流动态模拟
市政管线（燃气、供水、排污）管理平台

技术栈与核心插件

本项目使用的核心技术包括：

Leaflet.js：轻量级开源 JavaScript 地图库，提供地图加载、缩放、标记等基础功能，体积小且性能优异
Leaflet-Ant-Path 插件：专为 Leaflet 设计的动态路径插件，通过 "蚂蚁线" 效果模拟流动状态，支持高度自定义

两者结合能够以较少的代码实现高质量的动态管线可视化效果，且兼容性好，适合在各类 Web 项目中集成。

完整实现步骤

1. 开发环境搭建

首先需要引入必要的 CSS 和 JavaScript 文件，注意加载顺序：Leaflet 样式→Leaflet 核心库→Ant-Path 插件。

<!-- Leaflet样式表 -->
<link rel="stylesheet" href="https://unpkg.com/leaflet@1.9.4/dist/leaflet.css" />
<!-- Leaflet核心库 -->
<script src="https://unpkg.com/leaflet@1.9.4/dist/leaflet.js"></script>
<!-- Leaflet-Ant-Path插件 -->
<script src="./leafletsource/leaflet-ant-path.js"></script>

2. 基础地图初始化

创建地图容器并初始化 Leaflet 地图实例，设置初始中心点和缩放级别，这里选择西气东输中段区域作为初始视图。

<div id="map"></div><script>
// 初始化地图（聚焦西气东输中段，缩放级别5）
const map = L.map('map').setView([35.8617, 106.2731], 5);// 加载高德地图底图
L.tileLayer('https://webrd0{s}.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=8&x={x}&y={y}&z={z}', {subdomains: ['1', '2', '3', '4'],attribution: '© 高德地图'
}).addTo(map);
</script>

3. 管线路径点设计

为了实现平滑的管线效果，需要精心设计路径点。特别是在拐弯处，应添加过渡点以减少角度突变。

// 西气东输管线关键路径点（兰州→西安→郑州）
const gasPipeline = [[36.0611, 103.8268],  // 兰州起点（西固区）[36.0275, 104.0583],  // 兰州东部[35.9528, 104.3072],  // 兰州至定西过渡点（新增，减少角度）[35.9128, 104.5672],  // 定西市附近[35.8564, 104.8336],  // 定西至通渭过渡点（新增）// ... 省略中间点 ...[34.7578, 113.6486]   // 郑州终点
];

路径点设计技巧：

直线段可适当减少点数
拐弯处增加过渡点，使角度变化控制在 15° 以内
关键城市节点保留精确坐标

4. 动态管线实现核心代码

使用 Leaflet-Ant-Path 插件创建动态管线，通过配置参数实现理想的视觉效果：

// 创建天然气管线蚂蚁线
const pipelineAntPath = new L.Polyline.AntPath(gasPipeline, {color: '#3b82f6',         // 明亮蓝色主色调weight: 6,                // 线宽6px，提升存在感opacity: 0.95,            // 高透明度，增强与底图融合pulseColor: '#dbeafe',    // 浅蓝色流动点，与主色协调dashArray: '10, 18',      // 虚线间隔，营造工业感dashOffset: '0',          // 起始偏移为0，保持一致性smoothFactor: 6,          // 平滑度，平衡真实与美观speed: 100,               // 流动速度，适中的感知度lineCap: 'round'          // 线条端点圆润，提升精致感
}).addTo(map);

5. 沿线站点标记

为重要站点添加标记，并通过弹窗展示详细信息：

// 管线站点标记
const stations = [{ name: '兰州首站', latlng: [36.0611, 103.8268], type: '起点' },{ name: '西安加压站', latlng: [34.3416, 108.9398], type: '中途' },{ name: '郑州末站', latlng: [34.7578, 113.6486], type: '终点' }
];// 为每个站点创建标记
stations.forEach(station => {// 根据站点类型设置不同颜色const colors = {'起点': '#e74c3c','中途': '#f39c12','终点': '#2ecc71'};L.marker(station.latlng, {icon: L.divIcon({html: `<div style="background: ${colors[station.type]}; width: 12px; height: 12px; border-radius: 50%; border: 2px solid white;"></div>`,className: '',iconSize: [16, 16],iconAnchor: [8, 8]})}).addTo(map).bindPopup(`<b>${station.name}</b><br>类型：${station.type}站`);
});

关键参数优化解析

1. 色彩方案优化

选择了明亮的蓝色系作为主色调：

主色#3b82f6：明亮但不刺眼，在地图底图上具有良好的辨识度
流动点#dbeafe：与主色同系但更浅，形成和谐对比，流动效果清晰可见
站点颜色：使用红、黄、绿三色区分起点、中途和终点，符合用户认知习惯

2. 虚线间隔与流动速度

dashArray: '10, 18'：10px 实线 + 18px 空白的组合，既保持了管线的连贯性，又通过空白部分突出了流动效果
speed: 100：流动速度设置为 100px / 秒，经过多次测试，这个速度既能清晰展示流动方向，又不会让用户感到视觉疲劳

3. 平滑度控制

smoothFactor: 6是经过优化的参数值：

值过低（<3）：线路会显得生硬，特别是在拐弯处
值过高（>8）：可能会过度偏离实际路径，影响地理准确性
6 是平衡视觉效果与地理真实性的理想值

4. leaflet-ant-path 核心配置参数

插件通过 antPath() 方法创建动态流向，关键参数如下：

参数名	类型	说明	默认值
`latlngs`	数组	路径点集合，格式为 `[[纬度1, 经度1], [纬度2, 经度2], ...]`	必传
`options.color`	字符串	路径线颜色（支持十六进制、RGB、颜色名）	`#ff0000`
`options.weight`	数字	路径线宽度（单位：px）	5
`options.opacity`	数字	路径线透明度（0-1）	0.7
`options.pulseColor`	字符串	“蚂蚁线”（流动点）颜色	`#ffffff`
`options.dashArray`	字符串	路径线虚线样式（如 `10, 10` 表示 “10px 实线 + 10px 空白”）	`10, 20`
`options.smoothFactor`	数字	路径平滑度（值越大越平滑，0-10）	1
`options.speed`	数字	流动速度（值越大越快，单位：px / 秒）	100

常见问题与解决方案

"L.Polyline.AntPath is not a function" 错误
- 确保插件加载顺序正确（先 Leaflet 后 Ant-Path）
- 检查插件路径是否正确，可通过浏览器开发者工具的 Network 面板确认
- 尝试更换插件版本或使用 CDN 链接
线路拐弯处不够平滑
- 增加拐弯处的过渡点
- 适当提高smoothFactor值
- 确保相邻点之间的角度变化不要过大
流动效果不明显
- 调整dashArray参数，缩短实线长度
- 增加主色与流动点颜色的对比度
- 降低流动速度（减小speed值）

扩展与进阶方向

交互功能增强
- 添加管线点击事件，显示该段管线的详细参数（压力、流量等）
- 实现缩放级别联动，不同缩放级别显示不同细节
- 添加管线开关控制，支持多管线切换显示
性能优化
- 实现视口外管线自动隐藏，提升大区域渲染性能
- 结合地图缩放级别动态调整路径点密度
- 使用 Web Worker 处理复杂的路径计算
数据可视化扩展
- 根据输送量动态调整管线宽度
- 用颜色渐变表示压力变化
- 添加实时数据更新功能，实现动态监控
