【芯片低功耗设计中的UPF：从理论到实践详解】

news 2025/8/30 7:58:26

在当今高性能芯片设计中，功耗已成为核心挑战之一。动态功耗（信号翻转）和静态功耗（漏电）的激增，催生了多电压域、电源门控等低功耗技术。而统一功耗格式（UPF, Unified Power Format）作为IEEE 1801标准，正是实现这些技术的“蓝图”。它像SDC约束时序一样，为电源管理提供结构化描述，贯穿RTL到物理实现的整个流程。本文将从基础到实战，深度解析UPF的核心概念、关键命令及设计实践，助你全面掌握芯片低功耗设计的精髓。

一、UPF是什么？为何不可或缺？
UPF是一种描述电源管理意图的标准化语言，用于定义：
电源域（Power Domain, PD）：共享相同供电需求的逻辑模块集合。
供电网络（Supply Network）：包括电源线（Supply Net）、电源端口（Supply Port）及电源开关（Power Switch）。
特殊单元：电平转换器（Level Shifter）、隔离单元（Isolation Cell）、电源开关等。
电源状态表（Power State Table, PST）：不同工作模式下的电压状态（如开/关、电压值）。
UPF的价值：
1．自动化实现：指导EDA工具自动插入低功耗单元，避免手动错误。
2．一致性验证：确保RTL、综合、物理实现各阶段功耗意图一致。
3．支持复杂架构：如多电压域（MV）、动态电压频率调节（DVFS）、电源门控（Power Gating）。

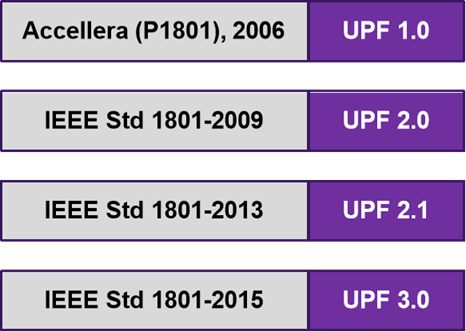

关键标准演进：UPF 1.0（2007）→ IEEE 1801（UPF 2.0，2009）→ 持续更新，成为行业通用格式。
在这里插入图片描述

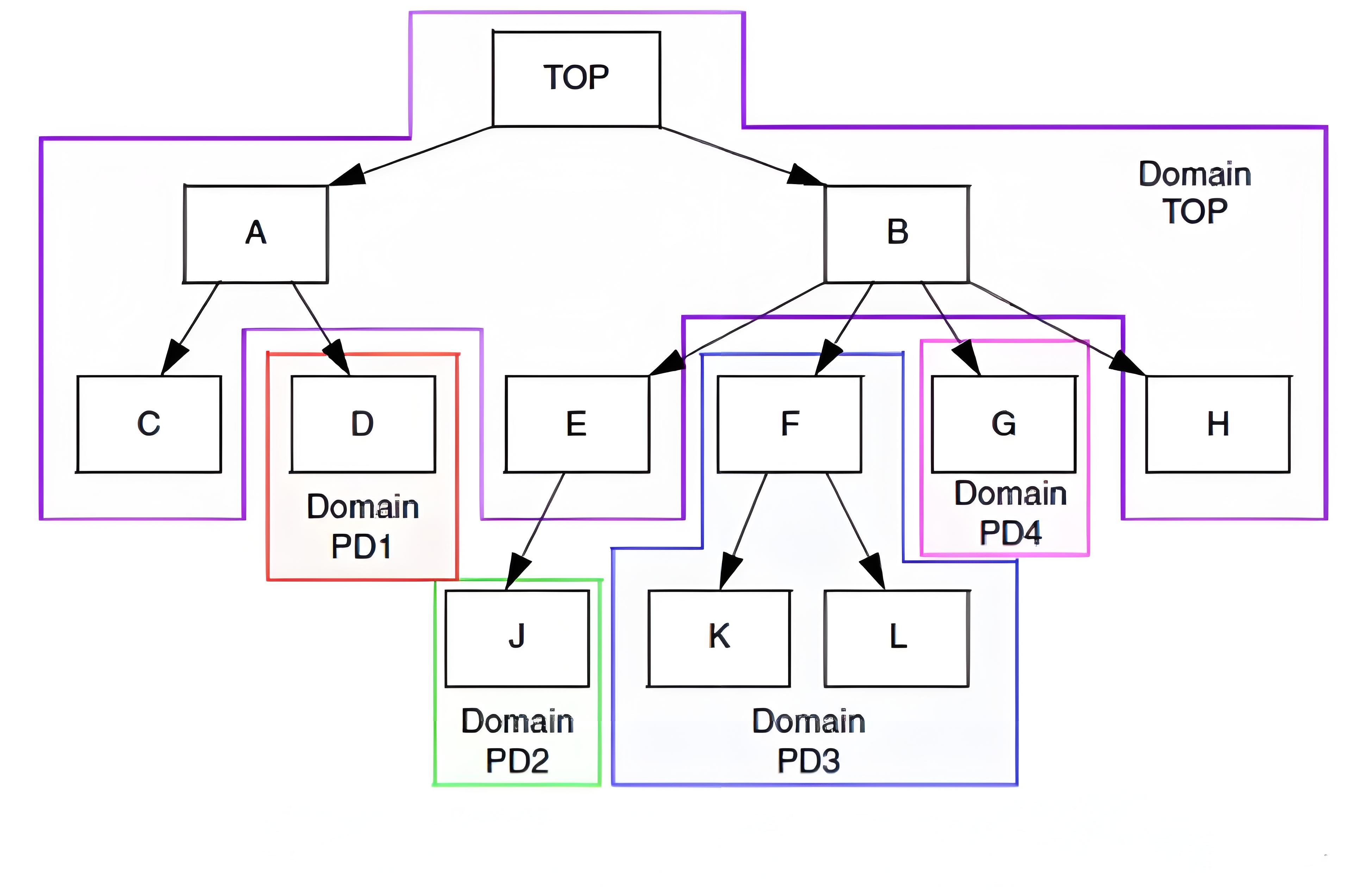

二、电源域（Power Domain）：低功耗设计的基石
电源域是UPF的核心，需通过create_power_domain命令定义：

    create_power_domain PD_CPU -elements {CPU_core} -scope top

划分原则：
每个模块（Module）仅属一个PD，避免重叠。
未定义PD的模块继承父级PD属性。
推荐“一对一”划分（模块与PD对应），简化层次化流程。
常见错误：
错误示例：将不同层级模块（如A和A/D）划分到同一PD，导致端口处理复杂。
正确做法：父子PD嵌套定义：

    create_power_domain PD1 -elements {A}  create_power_domain PD2 -elements {A/C}

物理实现注意：
PD对应独立电压区域（Voltage Area），避免分割布局，否则影响布线质量和IR Drop。
在这里插入图片描述

三、供电网络：Supply Net, Port, Set详解
供电网络是UPF描述电源连接的核心载体，需分步定义：
1．Supply Port与Supply Net：
创建端口与网络：

    create_supply_port VDD    # 创建电源端口  create_supply_net VDD -domain PD_TOP  # 创建电源网络  connect_supply_net VDD -ports VDD      # 连接端口与网络

跨域重用：使用-reuse选项共享网络（如全局VSS）：

    create_supply_net VSS -domain PD1 -reuse

2．Supply Set（UPF 2.0关键革新）：
抽象化供电组：将电源网络按功能分组（如Power/Ground/N-well），简化管理。

    create_supply_set SS_VDD_VSS \  -function {power VDD} \  -function {ground VSS} \  -function {nwell VDD}

绑定到PD：每个PD需指定主供电集（Primary Supply Set）：

    set_domain_supply_net PD_CPU -primary_power_net SS_VDD_VSS.power

四、特殊单元：Level Shifter与Power Switch实战
１．电平转换器（Level Shifter, LVL）
用于不同电压域间信号转换，分高到低（H2L）和低到高（L2H）两类：
电路差异：
H2L结构简单（类似Buffer，仅需低电压供电）。
L2H复杂（需双电压供电，延迟更大），对关键路径需额外优化。
在这里插入图片描述

UPF命令：

    set_level_shifter -domain PD1 -applies_to outputs -rule low_to_high -location parent

选项解析：
-rule both：自动根据PST选择H2L或L2H。
-location：self（域内插入）、parent（父域插入）、automatic（工具优化）。

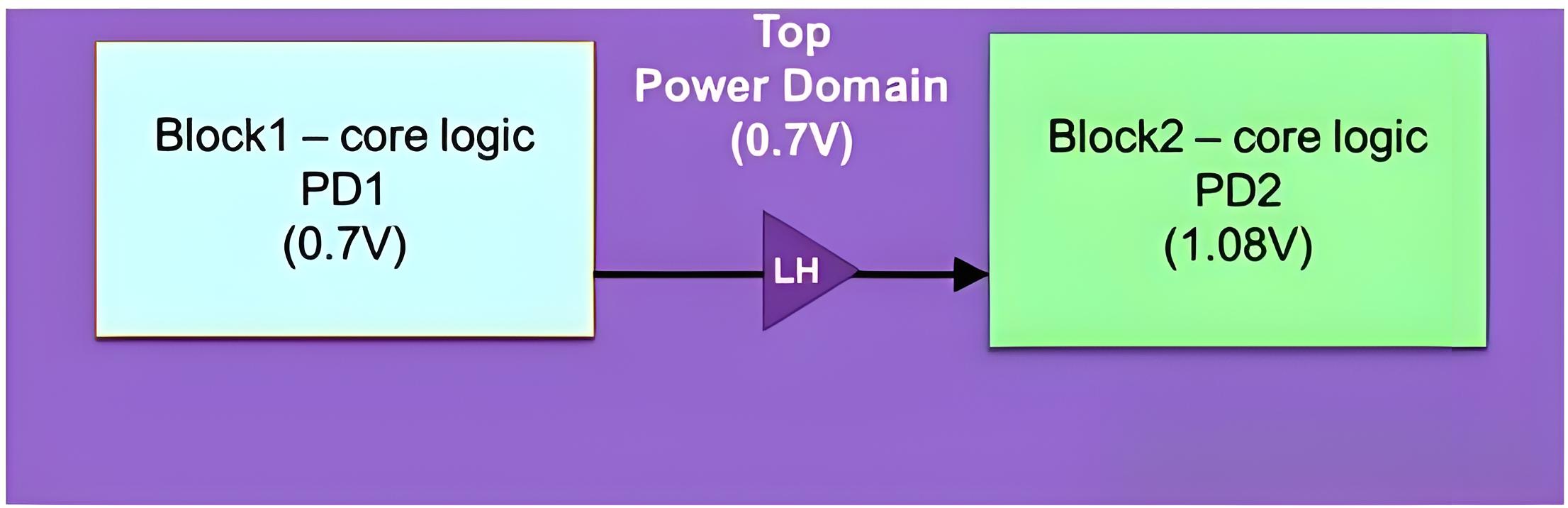

实际案例：避免工具默认插入冲突：
在这里插入图片描述

通过精细化命令约束：

    set_level_shifter -domain PD1 -applies_to inputs -rule high_to_low -no_shift

布局建议：
H2L放低电压域（节省功耗）。
L2H放高电压域（驱动电流需求大）。
１．电源开关（Power Switch, PSW）
用于关断闲置PD的供电，降低漏电。分Header（PMOS控VDD）和Footer（NMOS控VSS）：
类型选择：先进工艺优选Header Switch：
原因：NMOS漏电大于PMOS；Footer在多电源设计中复杂度高。
电路结构：
在这里插入图片描述

UPF实现：

    create_power_switch SW_CPU \  -domain PD_CPU \  -input_supply_port {in VDD} \  -output_supply_port {out VDD_CPU} \  -control_port {sleep_ctrl} \  -on_state {on_state in == 1} \  -off_state {off_state sleep_ctrl == 0}

    map_power_switch SW_CPU -lib_cells {PSW_LIB_CELL}  # 映射到物理库单元

连接方式：菊花链（Daisy Chain）优先，避免上电冲击电流。

五、电源状态表（PST）与验证流程
1．PST定义：描述芯片在不同模式下的供电状态（如激活、睡眠）：

    add_power_state SS_VDD -state {ON 0.9} -supply_expr {power == FULL_ON}  add_power_state SS_VDD -state {OFF} -supply_expr {power == OFF}  create_pst pst_cpu -supplies {SS_VDD}

PST是验证的Golden Reference，确保低功耗单元行为正确。

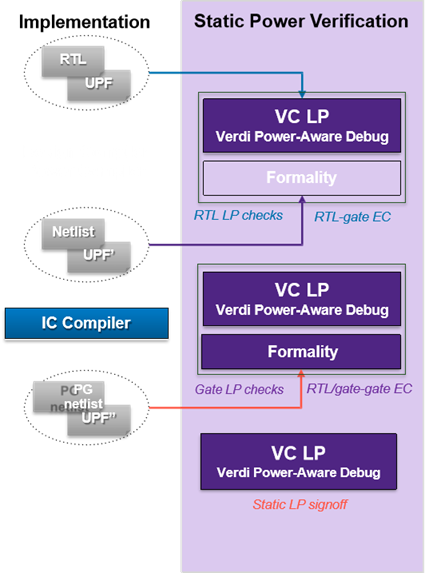

2．验证工具链：
VCLP（Synopsys）：静态检查UPF一致性：
检查项：电源域连通性、隔离信号有效性、PST覆盖率。
在这里插入图片描述

Cortex-A72实战案例：
项目规模：315万实例，7个PD，支持DVFS（2.5GHz@0.9V/2.0GHz@0.7V）。
关键命令：set_isolation（隔离单元）、set_level_shifter（电平转换）。

六、设计陷阱与最佳实践
1．常见错误：
PD划分不当：导致端口电压冲突或验证失败。
PSW驱动模型未指定：-resolve选项缺失（如One Hot/Parallel），引起供电状态歧义。
隔离单元（ISO）位置错误：应放在Always-On域简化供电。
2．黄金法则：
UPF与RTL同步更新：避免意图漂移。
物理实现协同：
Level Shifter靠近电压边界布局。
Power Switch均匀分布，优化IR Drop。
工具约束启用：如set upf_levshi_on_constraint_only true强制工具遵守策略。

七、结语：UPF的未来与设计哲学
UPF不仅是低功耗设计的“说明书”，更是连接架构与实现的桥梁。随着3D-IC、Chiplet技术的发展，UPF将面临多Die供电协同等新挑战。但核心哲学不变：通过标准化描述，将功耗意图转化为可执行、可验证的物理现实。正如Cortex-A72项目所示，UPF与VCLP的结合，能在性能与功耗间取得完美平衡。
行动建议：
初学者从UPF基础命令入手（如create_power_domain、set_level_shifter）。
进阶者研究PST优化和VCLP验证报告。
团队需建立UPF与SDC、物理实现的协同流程。
掌握UPF，意味着掌握芯片低功耗设计的命脉——在性能飙升的时代，让每一毫瓦电力都物尽其用。
