【新启航】现场逆向抄数实战：手持 3D 扫描仪 + 移动建模 APP 的轻量化工具组合与快速响应能力

news 2025/8/27 9:23:54

摘要

在制造业现场维修、产品迭代及应急测绘等场景中，传统逆向抄数设备因体积大、操作复杂等问题难以高效响应。本文聚焦手持 3D 扫描仪与移动建模 APP 的轻量化工具组合，分析其硬件适配特性、数据处理优势及在实战中的快速响应能力，结合具体应用案例验证该组合在现场逆向抄数中的实用性与高效性。

一、引言

现场逆向抄数需在非实验室环境下，快速获取物体三维数据并生成可用模型，常用于老旧设备零件复刻、产品缺陷检测及定制化部件设计等场景。传统逆向抄数依赖台式扫描仪与专业工作站，设备搬运难、部署周期长，无法满足现场即时性需求。手持 3D 扫描仪与移动建模 APP 的组合，凭借轻量化、易操作及高适配性，成为解决现场抄数痛点的关键方案。

二、轻量化工具组合的核心特性

2.1 硬件适配与便携性

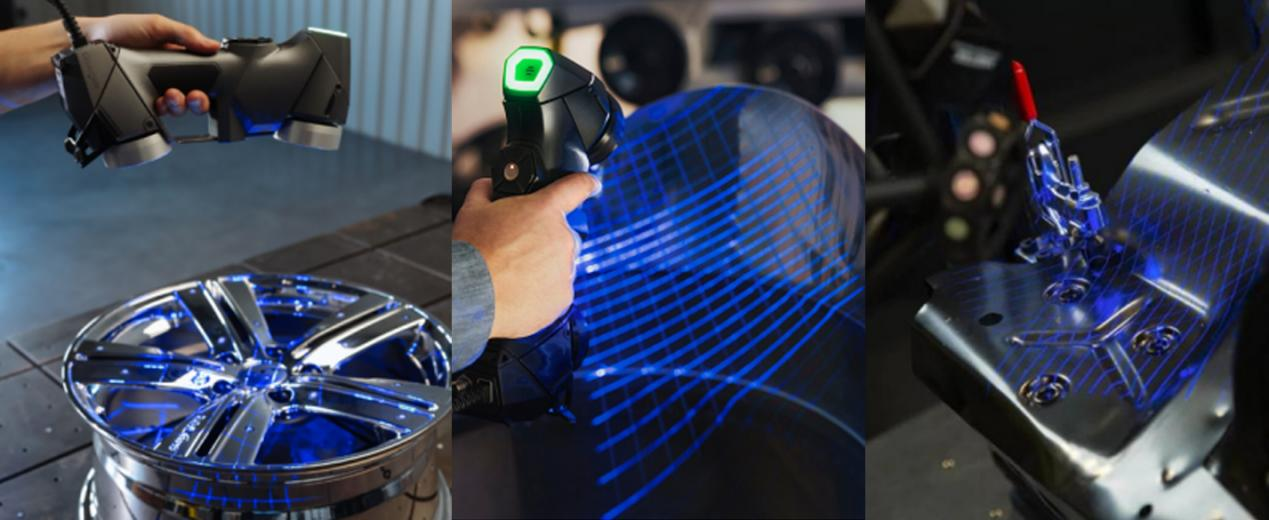

手持 3D 扫描仪重量通常控制在 1.5kg 以内，如某品牌手持激光扫描仪，机身仅长 28cm，支持 Type-C 快充，单次续航可达 4 小时，满足 8 小时现场工作的间断性使用需求。其采用蓝牙 5.0 与 WiFi 双模连接，可实时将扫描数据传输至平板或手机端的移动建模 APP，传输延迟≤0.5s，避免数据存储中断风险。同时，扫描仪具备 IP54 级防尘防水性能，在车间粉尘、轻微水雾环境下仍能稳定工作，适配现场复杂工况。

2.2 软件功能与数据协同

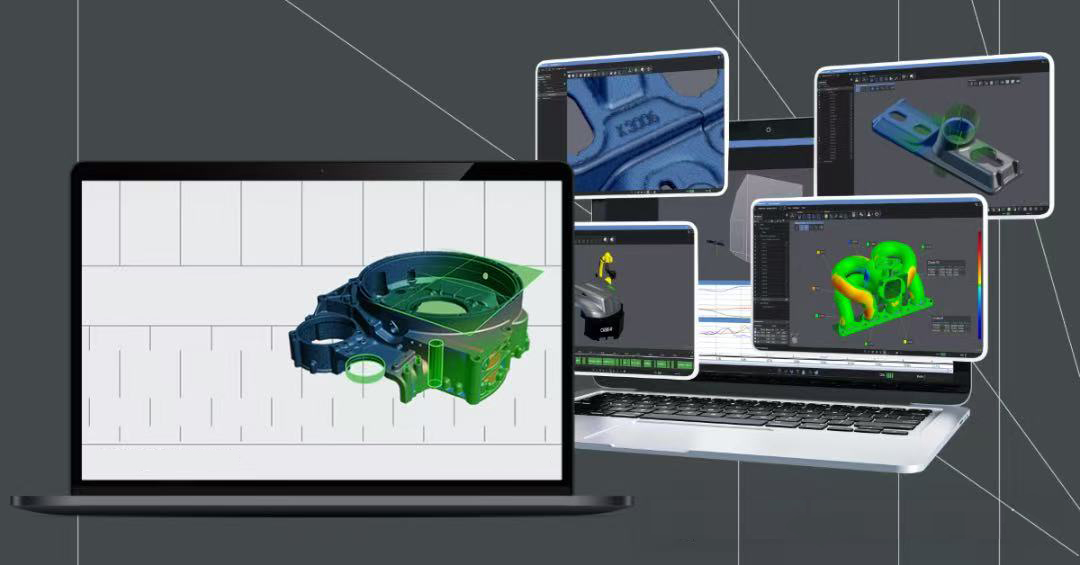

移动建模 APP 针对现场场景优化核心功能，支持点云数据实时去噪、简化与拼接。例如 “三维速建” APP，内置自适应滤波算法，可自动去除扫描过程中因手抖产生的离群点，点云精简率最高达 60%，同时保留关键几何特征精度（误差≤±0.1mm）。软件还支持与 CAD 软件无缝对接，生成的 STL 模型可直接导出至 AutoCAD、SolidWorks 等工具，无需二次格式转换，减少数据损耗。此外，APP 内置云端存储功能，扫描完成后模型自动同步至团队共享空间，实现多端实时查看与协作。

三、快速响应能力的实战体现

3.1 数据采集效率提升

传统台式扫描仪部署需 30 分钟以上，而手持 3D 扫描仪开机后 30 秒即可进入工作状态。以某汽车零部件现场抄数为例，针对直径 20cm 的变速箱壳体，手持扫描仪仅需 8 分钟即可完成全表面扫描，获取点云数量达 200 万个，相比传统设备效率提升 3 倍。扫描过程中，移动 APP 实时显示扫描进度与漏扫区域，通过红色警示框提醒工程师补扫，避免后期返工。

3.2 应急场景的即时建模

在设备突发故障维修场景中，该工具组合可实现 “扫描 - 建模 - 出图” 全流程 1 小时内完成。某机械厂电机端盖损坏，工程师使用手持扫描仪扫描损坏部件，移动 APP 自动生成三维模型后，通过内置的尺寸标注功能，快速测量轴承孔直径、安装孔间距等关键尺寸，15 分钟内输出 2D 工程图纸，为备件紧急加工提供数据支持，相比传统流程缩短 80% 时间。

四、典型应用案例分析

在某新能源汽车售后维修中，某车型底盘控制臂出现裂纹，需快速复刻备件。工程师携带手持 3D 扫描仪抵达现场，在无专业固定工装的情况下，通过贴附 3 个定位标记点，实现控制臂多视角扫描数据的精准拼接，拼接误差≤±0.08mm。扫描完成后，移动建模 APP 在 20 分钟内完成点云处理与曲面重构，生成的模型经 3D 打印验证，与原部件装配间隙≤0.15mm，满足使用要求。该案例中，工具组合的便携性与高效性，避免了车辆长时间停厂等待，减少企业停工损失。

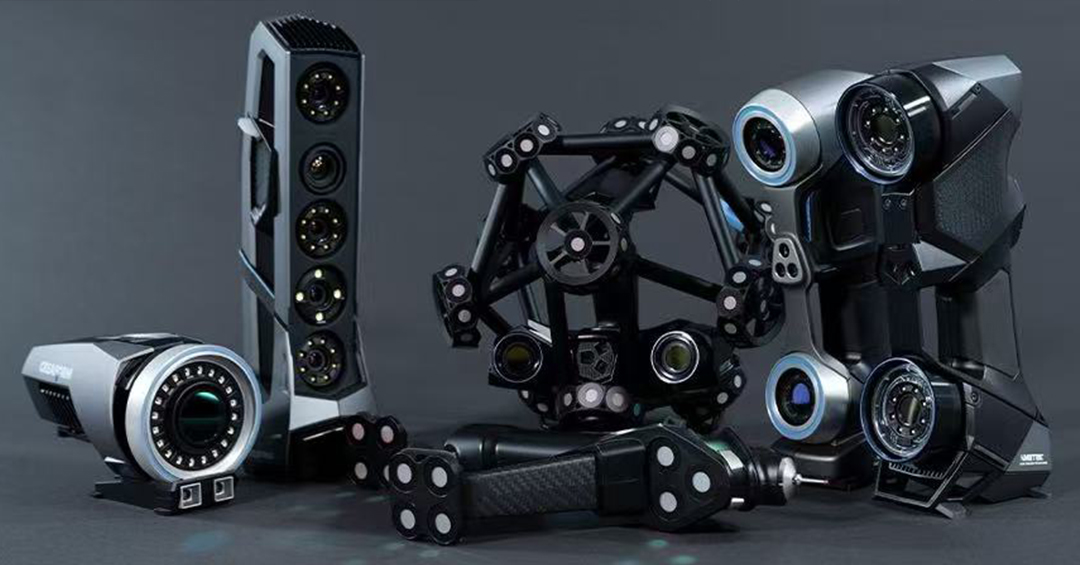

新启航半导体三维扫描测量产品介绍

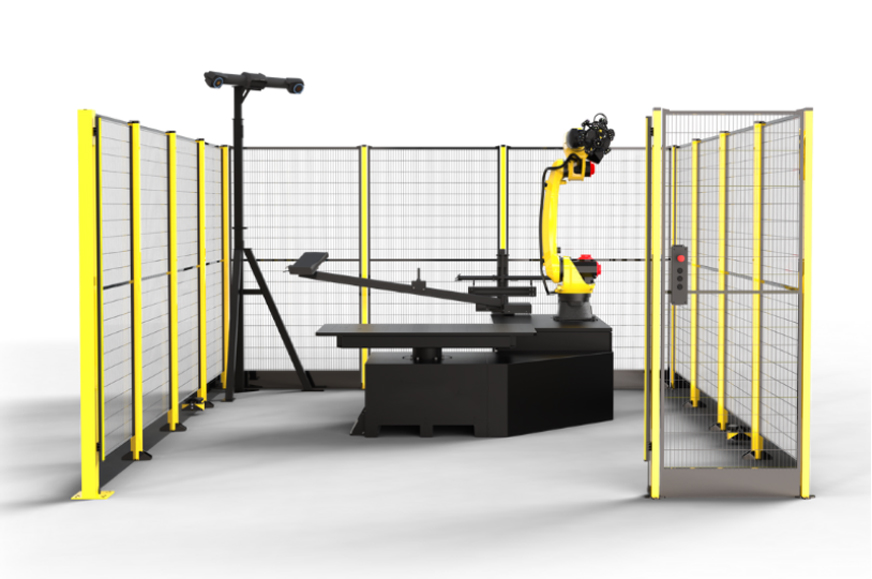

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。
