K8S-Service资源对象

news 2025/8/27 9:18:31

一、概述

在kubernetes中，pod是应用程序的载体，我们可以通过pod的ip来访问应用程序，但是pod的ip地址不是固定的，这也就意味着不方便直接采用pod的ip对服务进行访问。

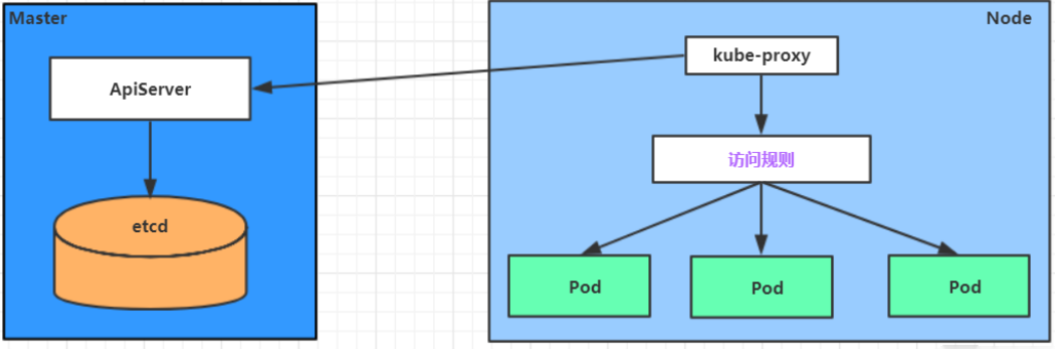

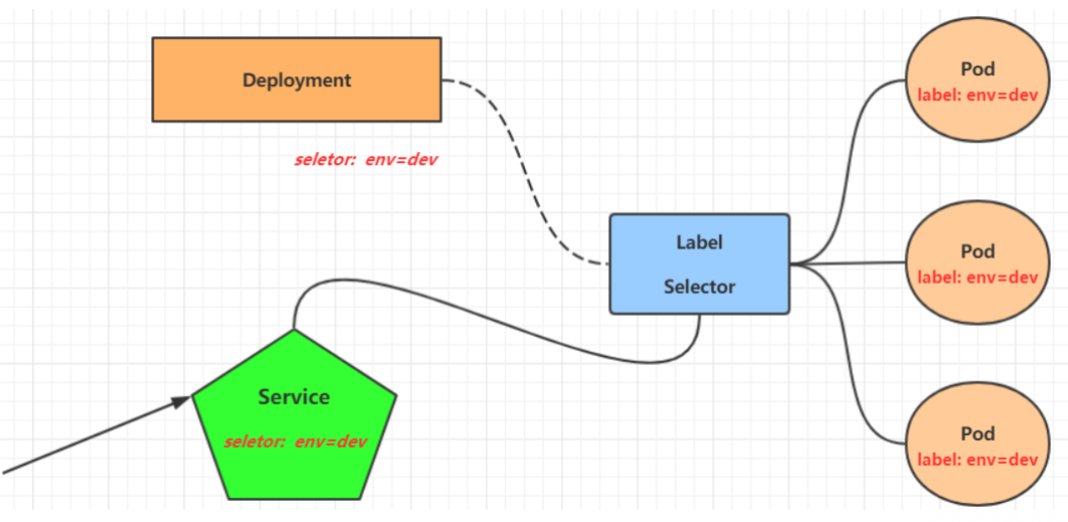

为了解决这个问题，kubernetes提供了Service资源，Service会对提供同一个服务的多个pod进行聚合，并且提供一个统一的入口地址。通过访问Service的入口地址就能访问到后面的pod服务。 Service在很多情况下只是一个概念，真正起作用的其实是kube-proxy服务进程，每个Node节点上都运行着一个kube-proxy服务进程。当创建Service的时候会通过api-server向etcd写入创建的service的信息，而kube-proxy会基于监听的机制发现这种Service的变动，然后它会将最新的Service信息转换成对应的访问规则。

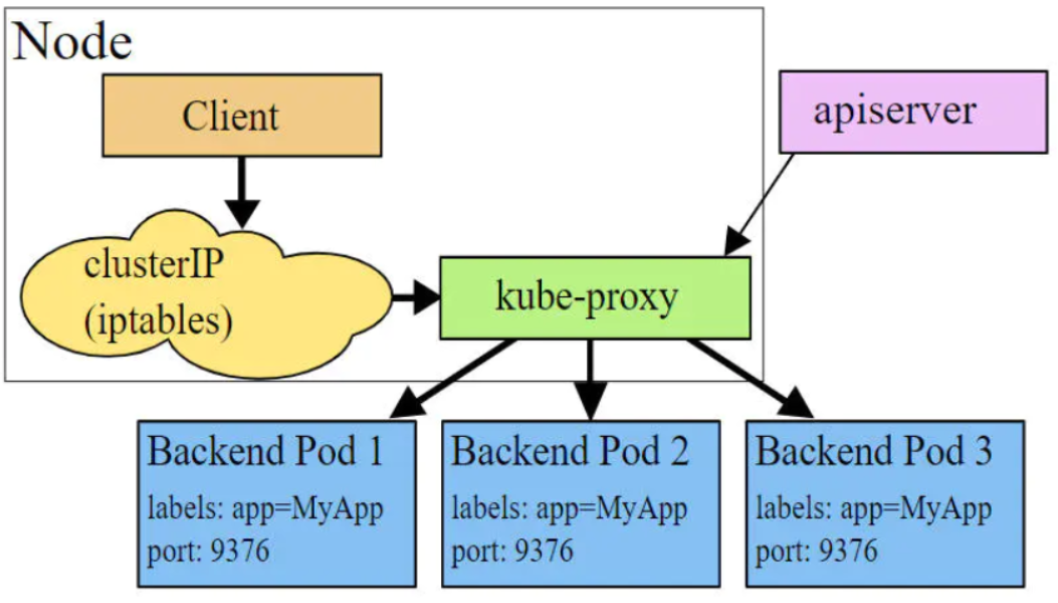

2.1 userspace 模式

userspace模式下，kube-proxy会为每一个Service创建一个监听端口，发向Cluster IP的请求被Iptables规则重定向到kube-proxy监听的端口上，kube-proxy根据LB（LoadBalance，负载均衡）算法选择一个提供服务的Pod并和其建立链接，以将请求转发到Pod上。 该模式下，kube-proxy充当了一个四层负载均衡器的角色。由于kube-proxy运行在userspace中，在进行转发处理时会增加内核和用户空间之间的数据拷贝，虽然比较稳定，但是效率比较低。

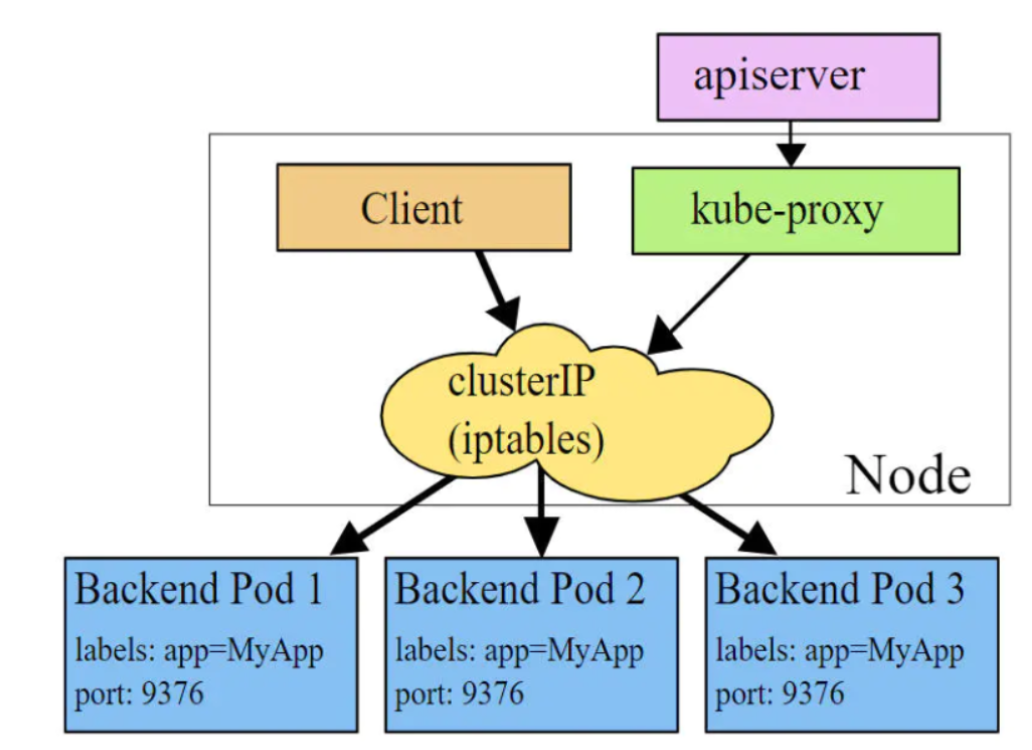

2.2 iptables 模式

iptables模式下，kube-proxy为service后端的每个Pod创建对应的iptables规则，直接将发向Cluster IP的请求重定向到一个Pod IP。 该模式下kube-proxy不承担四层负载均衡器的角色，只负责创建iptables规则。该模式的优点是较userspace模式效率更高，但不能提供灵活的LB策略，当后端Pod不可用时也无法进行重试。

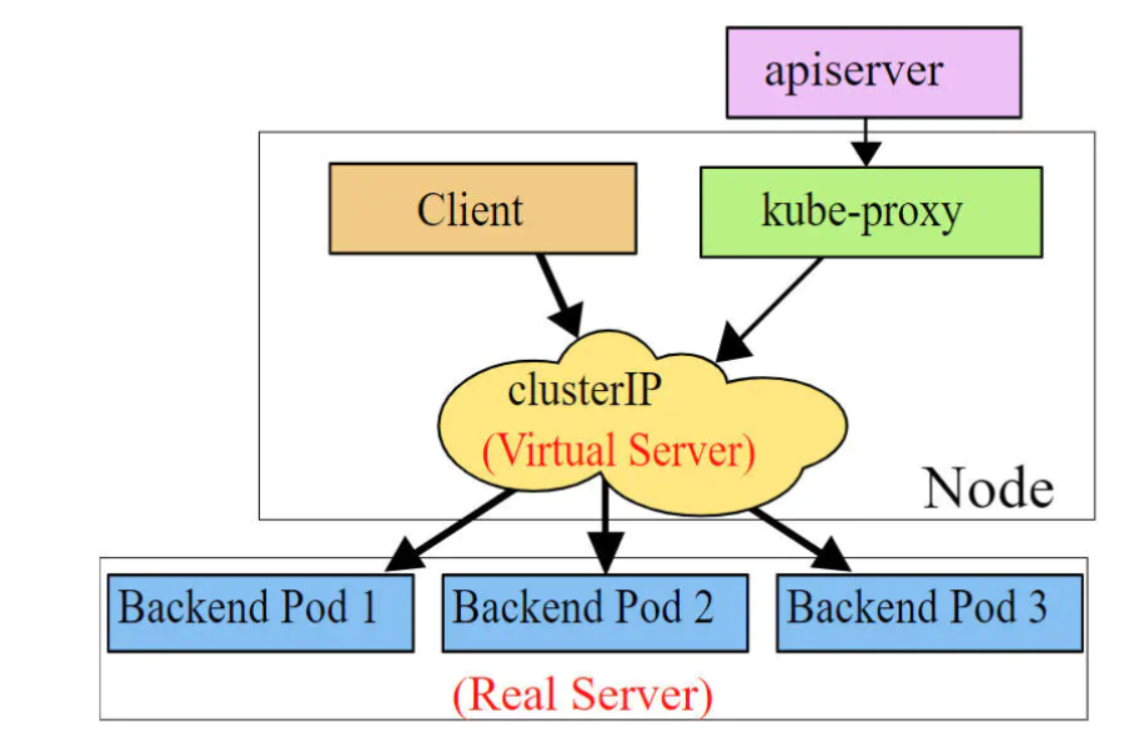

2.3 ipvs 模式

ipvs模式和iptables类似，kube-proxy监控Pod的变化并创建相应的ipvs规则。ipvs相对iptables转发效率更高。除此以外，ipvs支持更多的LB算法。

# 此模式必须安装ipvs内核模块（集群部署的时候已安装），否则会降级为iptables
# 开启ipvs，cm： configmap

[root@k8s-master01 ~]# kubectl edit cm kube-proxy -n kube-system
# 修改mode: "ipvs"
[root@k8s-master01 ~]# kubectl delete pod -l k8s-app=kube-proxy -n kube-system
[root@node1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.16.32.128:30080 rr-> 172.16.79.79:80              Masq    1      0          0
TCP  172.16.32.128:32665 rr-> 172.16.79.82:8443            Masq    1      0          0
TCP  172.17.0.1:30080 rr-> 172.16.79.79:80              Masq    1      0          0
TCP  172.17.0.1:32665 rr-> 172.16.79.82:8443            Masq    1      0          0
TCP  192.168.115.161:30080 rr-> 172.16.79.79:80              Masq    1      0          0
TCP  192.168.115.161:32665 rr-> 172.16.79.82:8443            Masq    1      0          0
TCP  192.168.115.166:30080 rr-> 172.16.79.79:80              Masq    1      0          0
TCP  192.168.115.166:32665 rr-> 172.16.79.82:8443            Masq    1      0          0
TCP  10.10.0.1:443 rr-> 192.168.115.161:6443         Masq    1      0          0         -> 192.168.115.162:6443         Masq    1      0          0         -> 192.168.115.163:6443         Masq    1      1          0
TCP  10.10.0.10:53 rr-> 172.16.122.139:53            Masq    1      0          0         -> 172.16.122.140:53            Masq    1      0          0
TCP  10.10.0.10:9153 rr-> 172.16.122.139:9153          Masq    1      0          0         -> 172.16.122.140:9153          Masq    1      0          0
TCP  10.10.39.128:8000 rr-> 172.16.79.80:8000            Masq    1      0          0
TCP  10.10.128.23:443 rr-> 172.16.79.81:443             Masq    1      0          0
TCP  10.10.166.16:8000 rr-> 172.16.79.79:80              Masq    1      0          0
TCP  10.10.195.192:443 rr-> 172.16.79.82:8443            Masq    1      0          0
UDP  10.10.0.10:53 rr-> 172.16.122.139:53            Masq    1      0          0         -> 172.16.122.140:53            Masq    1      0          0

三、Service资源类型

常见的Service资源清单

apiVersion: v1
kind: Service
matadata:                                #元数据name: string                           #service的名称namespace: string                      #命名空间  labels:                                #自定义标签属性列表- name: stringannotations:                           #自定义注解属性列表  - name: string
spec:                                    #详细描述selector: []                           #label selector配置，将选择具有label标签的Pod作为管理范围type: string                           #service的类型，指定service的访问方式，默认为clusterIp              clusterIP: string                      #虚拟服务地址      sessionAffinity: string                #是否支持sessionports:                                 #service需要暴露的端口列表- name: string                         #端口名称protocol: string                     #端口协议，支持TCP和UDP，默认TCPport: int                            #服务监听的service端口号targetPort: int                      #需要转发到后端Pod的端口号nodePort: int                        #当type = NodePort时，指定映射到物理机的端口号status:                                #当spce.type=LoadBalancer时，设置外部负载均衡器的地址loadBalancer:                        #外部负载均衡器    ingress:                           #外部负载均衡器 ip: string                       #外部负载均衡器的Ip地址值hostname: string                 #外部负载均衡器的主机名
​

资源清单案例

apiVersion: v1  # 资源版本
kind: Service  # 资源类型
metadata: # 元数据name: service # 资源名称namespace: dev # 命名空间
spec: # 描述selector: # 标签选择器，用于确定当前service代理哪些podapp: nginxtype: # Service类型，指定service的访问方式clusterIP:  # 虚拟服务的ip地址sessionAffinity: # session亲和性，支持ClientIP、None两个选项ports: # 端口信息- protocol: TCP port: 3017  # service端口targetPort: 5003 # pod端口nodePort: 31122 # 主机端口

Service中的service.spec.type类型

类型含义
ClusterIP意味着服务仅在集群内部可用，只能通过集群IP访问。
ExternalName意味着服务仅包含一个对外部名称的引用，Kubedns或等价物将返回作为CNAME记录，不会涉及任何容器的暴露或代理。
LoadBalancer意味着服务将通过外部负载均衡器（如果云提供商支持的话）进行暴露，除了NodePort类型之外。
NodePort意味着服务将在每个节点的一个端口上进行暴露，除了ClusterIP类型之外。

Service中的三类IP地址

IP类型作用
Node IP节点IP是Kubernetes集群中每个节点的唯一标识符。它代表了节点的网络接口，用于在集群内部进行通信。节点IP通常是一个私有IP地址范围，用于在集群内部进行通信。节点IP是Service在集群内部提供服务的唯一标识，用于路由流量到指定的Pod。
Pod IPPod IP是Kubernetes中每个Pod的唯一标识符。它代表了Pod的网络接口，用于在集群内部进行通信。Pod IP通常是一个私有IP地址范围，用于在集群内部进行通信。Pod IP是Service在集群内部提供服务的唯一标识，用于路由流量到指定的Pod。
Cluster IPCluster IP是Kubernetes集群中Service的IP地址。它代表了Service在集群内部提供的服务，用于在集群内部进行通信。Cluster IP通常是一个私有IP地址范围，用于在集群内部进行通信。Cluster IP是Service在集群内部提供服务的唯一标识，用于路由流量到指定的Pod。

综上所述，Kubernetes中的三类IP地址分别是Node IP、Pod IP和Cluster IP。这些IP地址用于在不同网络之间路由流量，以便外部和内部应用程序可以访问Kubernetes集群中的服务和Pod。

四、Service案例

实验环境准备

在使用service之前，首先利用Deployment创建出3个pod，注意要为pod设置app=nginx-pod的标签

创建deployment.yaml，内容如下：

apiVersion: apps/v1
kind: Deployment
metadata:name: pc-deploymentnamespace: dev
spec: replicas: 3selector:matchLabels:app: nginx-podtemplate:metadata:labels:app: nginx-podspec:containers:- name: nginximage: nginxports:- containerPort: 80
[root@k8s-master01 ~]# kubectl create -f deployment.yaml
deployment.apps/pc-deployment created
​
# 查看pod详情
[root@k8s-master01 ~]# kubectl get pods -n dev -o wide --show-labels
NAME                             READY   STATUS    RESTARTS   AGE   IP              NODE           NOMINATED NODE   READINESS GATES   LABELS
pc-deployment-59c564ffb7-8vzp5   1/1     Running   0          89s   172.16.79.83    k8s-worker01   <none>           <none>            app=nginx-pod,pod-template-hash=59c564ffb7
pc-deployment-59c564ffb7-fg2j8   1/1     Running   0          89s   172.16.69.206   k8s-worker02   <none>           <none>            app=nginx-pod,pod-template-hash=59c564ffb7
pc-deployment-59c564ffb7-sprp7   1/1     Running   0          89s   172.16.69.207   k8s-worker02   <none>           <none>            app=nginx-pod,pod-template-hash=59c564ffb7
​
# 为了方便后面的测试，修改下三台nginx的index.html页面（三台修改的IP地址不一致）
[root@k8s-master01 ~]# kubectl exec -it pc-deployment-59c564ffb7-8vzp5 -n dev -- /bin/sh
root@pc-deployment-59c564ffb7-8vzp5:/# echo "172.16.79.83" > /usr/share/nginx/html/index.html
[root@k8s-master01 ~]# kubectl -n dev exec -it pc-deployment-59c564ffb7-fg2j8 -- /bin/bash
root@pc-deployment-59c564ffb7-fg2j8:/# echo "172.16.69.206" > /usr/share/nginx/html/index.html
[root@k8s-master01 ~]# kubectl -n dev exec -it pc-deployment-59c564ffb7-sprp7 -- /bin/bash
root@pc-deployment-59c564ffb7-sprp7:/# echo "172.16.69.207" > /usr/share/nginx/html/index.html
#修改完毕之后，访问测试
[root@k8s-master01 ~]# curl 172.16.79.83
172.16.79.83
[root@k8s-master01 ~]# curl 172.16.69.206
172.16.69.206
[root@k8s-master01 ~]# curl 172.16.69.207
172.16.69.207

4.1 ClusterIP类型的Service

创建service-clusterip.yaml文件

apiVersion: v1
kind: Service
metadata:name: service-clusteripnamespace: dev
spec:selector:app: nginx-podclusterIP: 10.10.97.97 # service的ip地址，如果不写，默认会生成一个type: ClusterIPports:- port: 80  # Service端口       targetPort: 80 # pod端口

# 创建service

[root@k8s-master01 ~]# kubectl create -f service-clusterip.yaml
service/service-clusterip created
# 查看service

[root@k8s-master01 ~]# kubectl get svc -n dev
[root@k8s-master01 ~]# kubectl -n dev get svc
NAME                TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)    AGE
service-clusterip   ClusterIP   10.10.97.97   <none>        8001/TCP   10s
# 查看service的详细信息
# 在这里有一个Endpoints列表，里面就是当前service可以负载到的服务入口

[root@k8s-master01 ~]# kubectl describe service -n dev
Name:              service-clusterip
Namespace:         dev
Labels:            <none>
Annotations:       <none>
Selector:          app=nginx-pod
Type:              ClusterIP
IP Family Policy:  SingleStack
IP Families:       IPv4
IP:                10.10.97.97
IPs:               10.10.97.97
Port:              <unset>  8001/TCP
TargetPort:        80/TCP
Endpoints:         172.16.69.206:80,172.16.69.207:80,172.16.79.83:80
Session Affinity:  None
Events:            <none>
​# 查看ipvs的映射规则

[root@k8s-master01 ~]# ipvsadm -Ln
TCP  10.97.97.97:80 rr-> 10.10.1.39:80               Masq    1      0          0-> 10.10.1.40:80               Masq    1      0          0-> 10.10.2.33:80               Masq    1      0          0
​
# 访问10.10.97.97:8001观察效果

​
[root@k8s-master01 ~]# curl 10.10.97.97:8001
172.16.79.83
[root@k8s-master01 ~]# curl 10.10.97.97:8001
172.16.69.207
[root@k8s-master01 ~]# curl 10.10.97.97:8001
172.16.69.206
​

Endpoint解析

  • Endpoint是kubernetes中的一个资源对象，存储在etcd中，用来记录一个service对应的所有pod的访问地址，它是根据service配置文件中selector描述产生的。

  • 一个Service由一组Pod组成，这些Pod通过Endpoints暴露出来，Endpoints是实现实际服务的端点集合。换句话说，service和pod之间的联系是通过endpoints实现的。

负载分发策略

对Service的访问被分发到了后端的Pod上去，目前kubernetes提供了两种负载分发策略：

  • 如果不定义，默认使用kube-proxy的策略，比如随机、轮询

  • 基于客户端地址的会话保持模式，即来自同一个客户端发起的所有请求都会转发到固定的一个Pod上

# 查看ipvs的映射规则【rr 轮询】
[root@k8s-master01 ~]# ipvsadm -Ln
TCP  10.97.97.97:80 rr-> 10.10.1.39:80               Masq    1      0          0-> 10.10.1.40:80               Masq    1      0          0-> 10.10.2.33:80               Masq    1      0          0
​
# 循环访问测试
[root@k8s-master01 ~]# while true;do curl 10.97.97.97:80; sleep 5;  done;
10.10.1.40
10.10.1.39
10.10.2.33
10.10.1.40
10.10.1.39
10.10.2.33
​
# 修改分发策略----sessionAffinity:ClientIP
​
# 查看ipvs规则【persistent 代表持久】
[root@k8s-master01 ~]# ipvsadm -Ln
TCP  10.97.97.97:80 rr persistent 10800-> 10.10.1.39:80               Masq    1      0          0-> 10.10.1.40:80               Masq    1      0          0-> 10.10.2.33:80               Masq    1      0          0
​
# 循环访问测试
[root@k8s-master01 ~]# while true;do curl 10.97.97.97; sleep 5; done;
10.10.2.33
10.10.2.33
10.10.2.33# 删除service
[root@k8s-master01 ~]# kubectl delete -f service-clusterip.yaml
service "service-clusterip" deleted
[root@k8s-master01 ~]# kubectl delete service service-clusterip -n dev
service "service-clusterip" deleted
​

4.2 HeadLiness类型的Service

在某些场景中，开发人员可能不想使用Service提供的负载均衡功能，而希望自己来控制负载均衡策略，针对这种情况，kubernetes提供了HeadLiness Service，这类Service不会分配Cluster IP，如果想要访问service，只能通过service的域名进行查询。

创建service-headliness.yaml

apiVersion: v1
kind: Service
metadata:name: service-headlinessnamespace: dev
spec:selector:app: nginx-podclusterIP: None # 将clusterIP设置为None，即可创建headliness Servicetype: ClusterIPports:- port: 80    targetPort: 80
​

# 创建service
[root@k8s-master01 ~]# kubectl apply -f deployment-nginx-headliness.yaml
service/service-headliness created
​
# 获取service， 发现CLUSTER-IP未分配
[root@k8s-master01 ~]# kubectl -n dev get svc
NAME                 TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
service-headliness   ClusterIP   None         <none>        80/TCP    10s
​
# 查看service详情
[root@k8s-master01 ~]# kubectl describe svc -n dev
Name:              service-headliness
Namespace:         dev
Labels:            <none>
Annotations:       <none>
Selector:          app=nginx-pod
Type:              ClusterIP
IP Family Policy:  SingleStack
IP Families:       IPv4
IP:                None
IPs:               None
Port:              <unset>  80/TCP
TargetPort:        80/TCP
Endpoints:         172.16.69.206:80,172.16.69.207:80,172.16.79.83:80
Session Affinity:  None
Events:            <none>
​
​
# 查看域名的解析情况
[root@k8s-master01 ~]# kubectl  -n dev exec -it pc-deployment-59c564ffb7-8vzp5 -- /bin/bash
[root@k8s-master01 ~]# kubectl  -n dev exec -it pc-deployment-59c564ffb7-8vzp5 -- /bin/bash
root@pc-deployment-59c564ffb7-8vzp5:/#
root@pc-deployment-59c564ffb7-8vzp5:/# cat /etc/resolv.conf
search dev.svc.cluster.local svc.cluster.local cluster.local
nameserver 10.10.0.10
options ndots:5
​
[root@k8s-master01 ~]# dig @10.96.0.10 service-headliness.dev.svc.cluster.local
service-headliness.dev.svc.cluster.local. 30 IN A 172.16.79.83
service-headliness.dev.svc.cluster.local. 30 IN A 172.16.69.206
service-headliness.dev.svc.cluster.local. 30 IN A 172.16.69.207
​
#删除service
[root@k8s-master01 ~]# kubectl delete -n dev svc service-headliness
service "service-headliness" deleted

4.3 NodePort类型的Service

在之前的样例中，创建的Service的ip地址只有集群内部才可以访问，如果希望将Service暴露给集群外部使用，那么就要使用到另外一种类型的Service，称为NodePort类型。NodePort的工作原理其实就是将service的端口映射到Node的一个端口上，然后就可以通过NodeIp:NodePort来访问service了。

创建service-nodeport.yaml

apiVersion: v1
kind: Service
metadata:name: service-nodeportnamespace: dev
spec:selector:app: nginx-podtype: NodePort # service类型ports:- port: 80nodePort: 30002 # 指定绑定的node的端口(默认的取值范围是：30000-32767), 如果不指定，会默认分配targetPort: 80# 创建service
[root@k8s-master01 ~]# kubectl apply -f deployment-nginx-nodeport.yaml
service/service-nodeport created
​
​
# 查看service
[root@k8s-master01 ~]# kubectl -n dev get svc -o wide
NAME               TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)        AGE   SELECTOR
service-nodeport   NodePort   10.10.25.194   <none>        80:30002/TCP   29s   app=nginx-pod
​
# 接下来可以通过电脑主机的浏览器去访问集群中任意一个nodeip的30002端口，即可访问到pod
#删除service
[root@k8s-master01 ~]# kubectl delete -n dev svc service-nodeport
service "service-nodeport" deleted

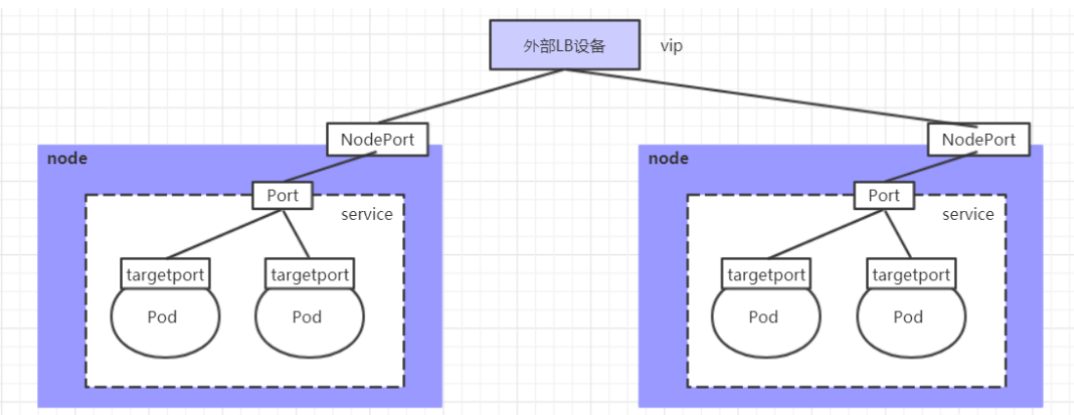

4.4 LoadBalancer类型的Service

LoadBalancer和NodePort很相似，目的都是向外部暴露一个端口，区别在于LoadBalancer会在集群的外部再来做一个负载均衡设备，而这个设备需要外部环境支持的，外部服务发送到这个设备上的请求，会被设备负载之后转发到集群中。

4.5 ExternalName类型的Service

ExternalName类型的Service用于引入集群外部的服务，它通过externalName属性指定外部一个服务的地址，然后在集群内部访问此service就可以访问到外部的服务了。

创建service-externalname.yaml

apiVersion: v1
kind: Service
metadata:name: service-externalname
spec:type: ExternalName # service类型externalName: www.baidu.com

# 创建service

[root@k8s-master01 ~]# kubectl apply -f deployment-nginx-externalname.yaml
service/service-externalname created
[root@k8s-master01 ~]# kubectl -n dev get svc -o wide
NAME                   TYPE           CLUSTER-IP   EXTERNAL-IP     PORT(S)   AGE   SELECTOR
service-externalname   ExternalName   <none>       www.baidu.com   <none>    7s    <none>
[root@k8s-master01 ~]# kubectl describe -n dev svc
Name:              service-externalname
Namespace:         dev
Labels:            <none>
Annotations:       <none>
Selector:          <none>
Type:              ExternalName
IP Families:       <none>
IP:
IPs:               <none>
External Name:     www.baidu.com
Session Affinity:  None
Events:            <none>
# 域名解析

[root@k8s-master01 ~]# dig @10.10.0.10 service-externalname.dev.svc.cluster.local
​
; <<>> DiG 9.11.4-P2-RedHat-9.11.4-26.P2.el7_9.15 <<>> @10.10.0.10 service-externalname.dev.svc.cluster.local
; (1 server found)
;; global options: +cmd
;; Got answer:
;; WARNING: .local is reserved for Multicast DNS
;; You are currently testing what happens when an mDNS query is leaked to DNS
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 33580
;; flags: qr aa rd; QUERY: 1, ANSWER: 4, AUTHORITY: 0, ADDITIONAL: 1
;; WARNING: recursion requested but not available
​
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;service-externalname.dev.svc.cluster.local. IN A
​
;; ANSWER SECTION:
service-externalname.dev.svc.cluster.local. 5 IN CNAME www.baidu.com.
www.baidu.com.      5   IN  CNAME   www.a.shifen.com.
www.a.shifen.com.   5   IN  A   39.156.66.18
www.a.shifen.com.   5   IN  A   39.156.66.14
​
;; Query time: 127 msec
;; SERVER: 10.10.0.10#53(10.10.0.10)
;; WHEN: 四 1月 25 15:04:37 CST 2025
;; MSG SIZE  rcvd: 247
​

http://www.dtcms.com/a/352048.html

相关文章：

  • 虚拟机中kubeadim部署的k8s集群,虚拟机关机了，重新开机后集群状态能否正常恢复的两种可能（详解）
  • 114、【OS】【Nuttx】【周边】效果呈现方案解析：-print0 补充（下）
  • WeakAuras Lua Script ICC （BarneyICC） Simplified Chinese [Mini]
  • WeakAuras Lua Script （My Version)
  • 【数据分享】各地级市当年实际使用外商外资金额（2003-2021）-有缺失值
  • 【AI Agent三】工具使用设计模式
  • 系统设计（数据库/微服务）
  • 基于Python+AlphaBot 实现红外遥控且自动避障的嵌入式智能小车系统
  • Cursor 中文输出设置：繁体改为简体的方法
  • uniapp 页面favicon.ico文件不存在提示404问题解决
  • uniapp 自动升级-uni-upgrade-center
  • 家庭事务管理系统|基于java和vue的家庭事务管理系统设计与实现(源码+数据库+文档)
  • 【Python实战练习】用 Python与Pygame 打造完整的贪吃蛇小游戏
  • Elasticsearch中的设置refresh_interval
  • Linux SSH 密钥认证登录原理与配置指南
  • linux下的网络编程：TCP（传输控制协议）编程
  • 数据结构（C语言篇）：（一）算法复杂度
  • 复盘一个诡异的Bug之FileNotFoundException
  • 数据结构的线性表 之 链表
  • 二、JVM 入门——（三）栈
  • 动手学深度学习（pytorch版）：第七章节—现代卷积神经网络（2）使用块的网络（VGG）
  • MyBatis 流式查询详解
  • 使用 mcp-use 构建极简 Web 自动化测试智能体「喂饭教程」
  • 前端漏洞（上）- CORS漏洞
  • 静态HTML网页模板设计与实现
  • python基础-面向对象编程（OOP）
  • 我们来学mysql -- safe启动
  • Mysql——日志
  • 【45页PPT】制造行业数据资产运营平台需求方案（附下载方式）
  • 【科研绘图系列】R语言在海洋生态学中的应用：浮游植物糖类组成与溶解性有机碳的关系
