机器视觉学习-day04-形态学变换

news 2025/8/27 7:16:37

1 形态学变化

形态学变换（Morphological Transformations）是一种基于形状的简单变换，它的处理对象通常是二值化后（白色前景，黑色背景）的图像。

形态学变换需要两个输入：

源图像（二值化）
核（结构化元素）

输出为形态学变换后的图像：

腐蚀（白色像素减少，黑色像素增多）
膨胀（白色像素增多，黑色像素减少）

上面两种形态学变换的处理结果是相反的，腐蚀会让较亮的元素变少，膨胀会让较亮的元素变多。

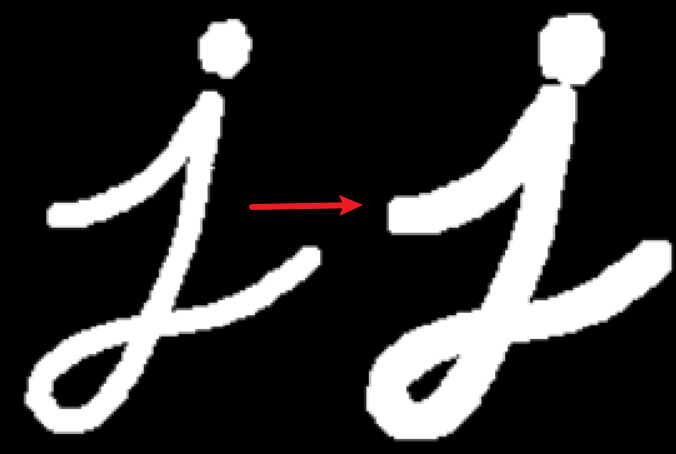

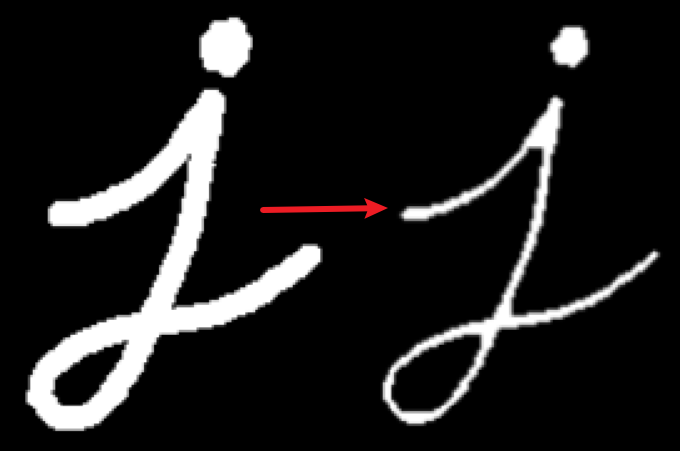

腐蚀：膨胀：

核实际上就是一个小区域，通常为3*3、5*5、7*7等
核结构分为：矩形结构、椭圆结构、十字形结构

代码运行步骤：图片输入→灰度化→二值化→形态操作→图片输出

代码中节点参数：

morph_op_type 形态学操作类型
erode 腐蚀
dilate 膨胀
shape 核的形状
MORPH_RECT 矩形
MORPH_ELLIPSE 椭圆
MORPH_CROSS 十字形
ksize 核尺寸

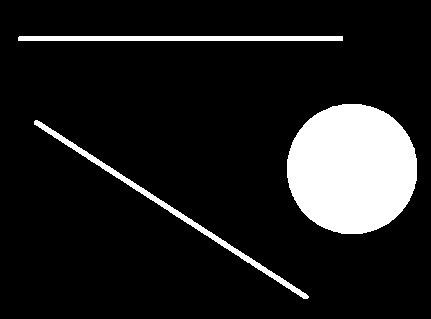

1.1 腐蚀使用erode函数

import cv2
import numpy as npcv2.namedWindow('morph_image', cv2.WINDOW_NORMAL)
cv2.resizeWindow('morph_image', 800, 600)
# 设置图片大小if __name__ == '__main__':# 1.图片输入path = '1.jpg'image_np = cv2.imread(path)# 灰度化image_np_gray = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)# 3.二值化ret, image_np_thresh = cv2.threshold(image_np_gray,127,255,cv2.THRESH_BINARY  # 正阈值)# 4.图片矫正.形态操作# 创建一个核kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE,  # 核的形状(3, 3)  # 核的尺寸)print(kernel)# 腐蚀使用erode函数，膨胀使用dilate函数# 返回值是形态处理之后的图像morph_image = cv2.erode(  # 腐蚀image_np_thresh,  # 二值化图像kernel  # 核)# 5. 图像输出cv2.imshow('morph_image', morph_image)cv2.waitKey(0)cv2.imwrite('erode.png', morph_image)

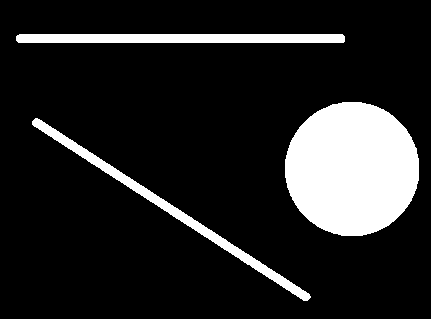

1.2 膨胀使用dilate函数

import cv2
import numpy as npcv2.namedWindow('morph_image', cv2.WINDOW_NORMAL)
cv2.resizeWindow('morph_image', 800, 600)if __name__ == '__main__':# 1.图片输入path = 'image.jpg'image_np = cv2.imread(path)# 灰度化image_np_gray = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)# 3.二值化ret, image_np_thresh = cv2.threshold(image_np_gray,127,255,cv2.THRESH_BINARY  # 正阈值)# 4.图片矫正.形态操作# 创建一个核kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE,  # 核的形状(3, 3)  # 核的尺寸)print(kernel)# 腐蚀使用erode函数，膨胀使用dilate函数# 返回值是形态处理之后的图像morph_image = cv2.dilate(  # 膨胀image_np_thresh,  # 二值化图像kernel  # 核)# 5. 图像输出cv2.imshow('morph_image', morph_image)cv2.waitKey(0)cv2.imwrite('dilate.png', morph_image)

练习：

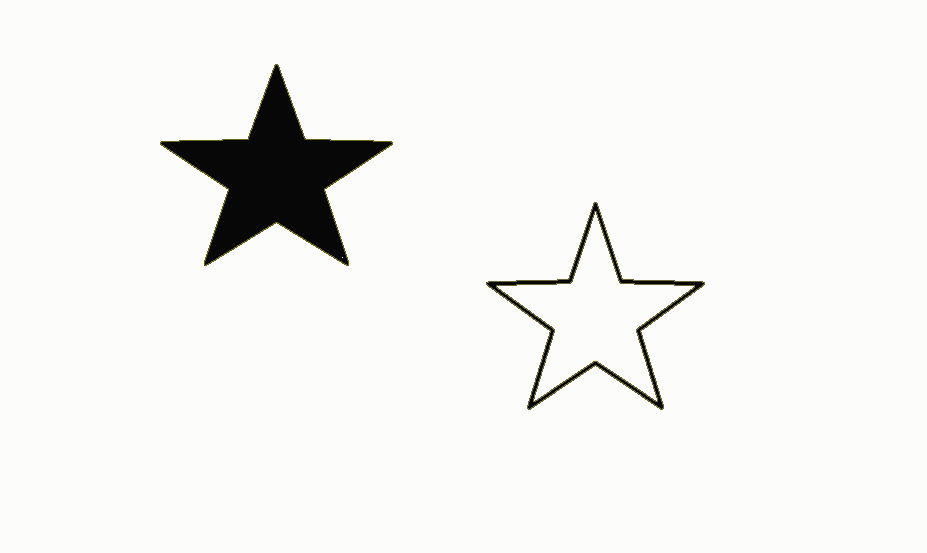

下面是星星图案，腐蚀掉空心星星，尽量让实心星星形状保持原样。

"""腐蚀掉空心星星，尽量让实心星星形状保持原样（颜色无所谓）。"""
import cv2cv2.namedWindow('morph_image', cv2.WINDOW_NORMAL)
# 创建一个名为'morph_image'的显示窗口
# cv2.WINDOW_NORMAL：表示窗口大小可调整（区别于固定大小的窗口）
cv2.resizeWindow('morph_image', 800, 600)

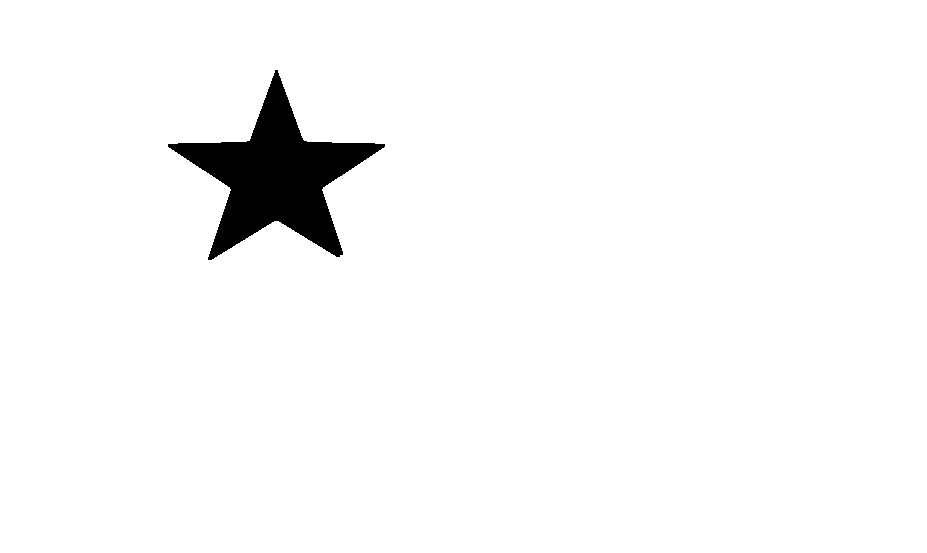

# 设置窗口大小为宽800像素，高600像素if __name__ == '__main__':# 1.图片输入path = 'xingxing.png'image_np = cv2.imread(path)# 灰度化image_np_gray = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)# 3.二值化ret, image_np_thresh = cv2.threshold(image_np_gray,127,255,cv2.THRESH_BINARY  # 正阈值)cv2.imshow('image_np_thresh', image_np_thresh)cv2.imwrite('image_np_thresh.png', image_np_thresh)# 4.图片矫正.形态操作# 创建一个核kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE,  # 核的形状(9, 9)  # 核的尺寸)print(kernel)""" 腐蚀:erode函数，膨胀:dilate函数腐蚀（白色像素减少，黑色像素增多）膨胀（白色像素增多，黑色像素减少）"""# 返回值是形态处理之后的图像"""这个代码中先膨胀，再腐蚀"""dilate = cv2.dilate(  # 膨胀image_np_thresh,  # 二值化图像kernel  # 核)# 腐蚀kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))erodede = cv2.erode(dilate,kernel)# 5. 图像输出cv2.imshow('morph_image', erodede)cv2.waitKey(0)cv2.imwrite('xingxing_eroded.png', erodede)

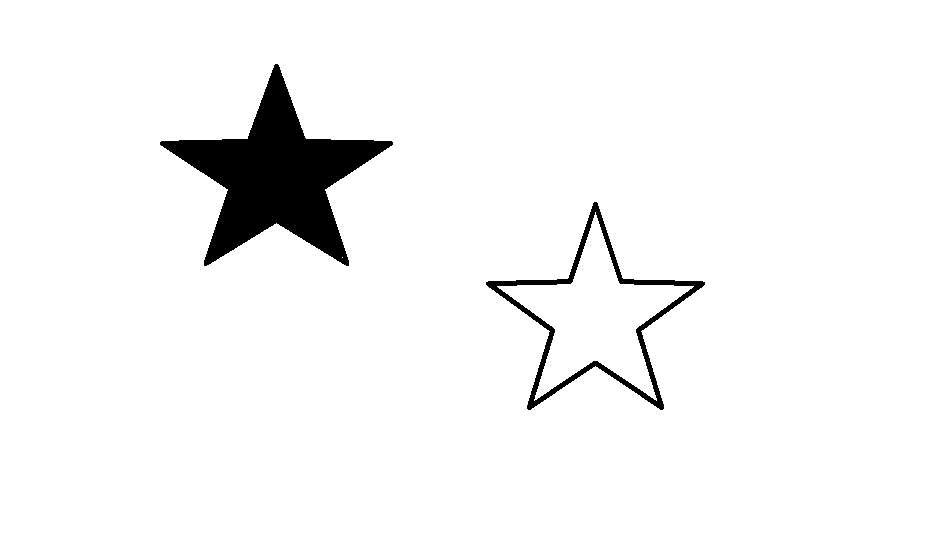

二值化后：
