Python训练营打卡Day44-通道注意力(SE注意力)

知识点回顾：

1. 不同CNN层的特征图：不同通道的特征图
2. 什么是注意力：注意力家族，类似于动物园，都是不同的模块，好不好试了才知道。
3. 通道注意力：模型的定义和插入的位置

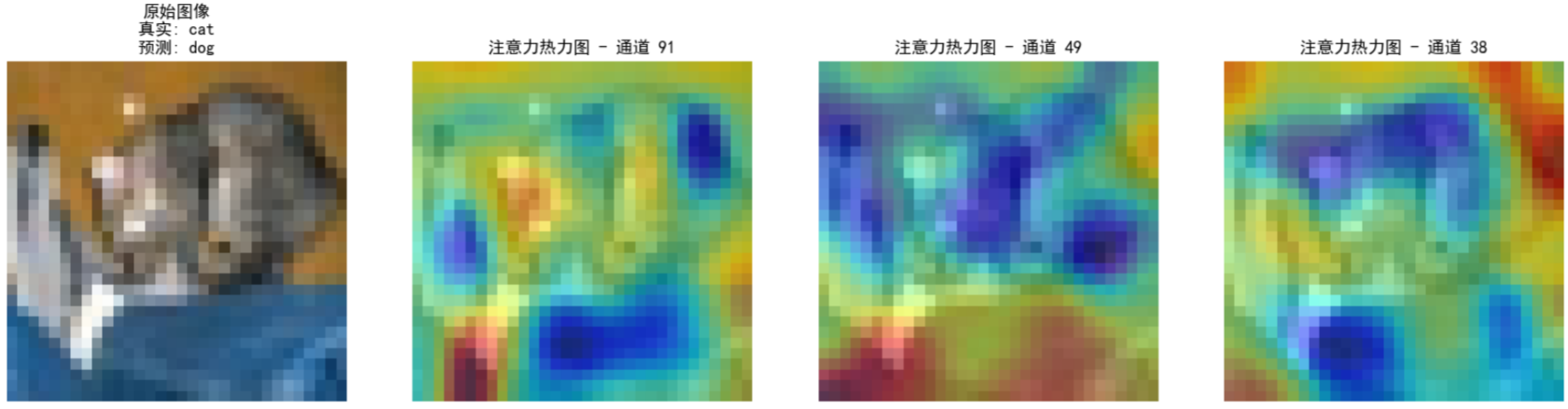

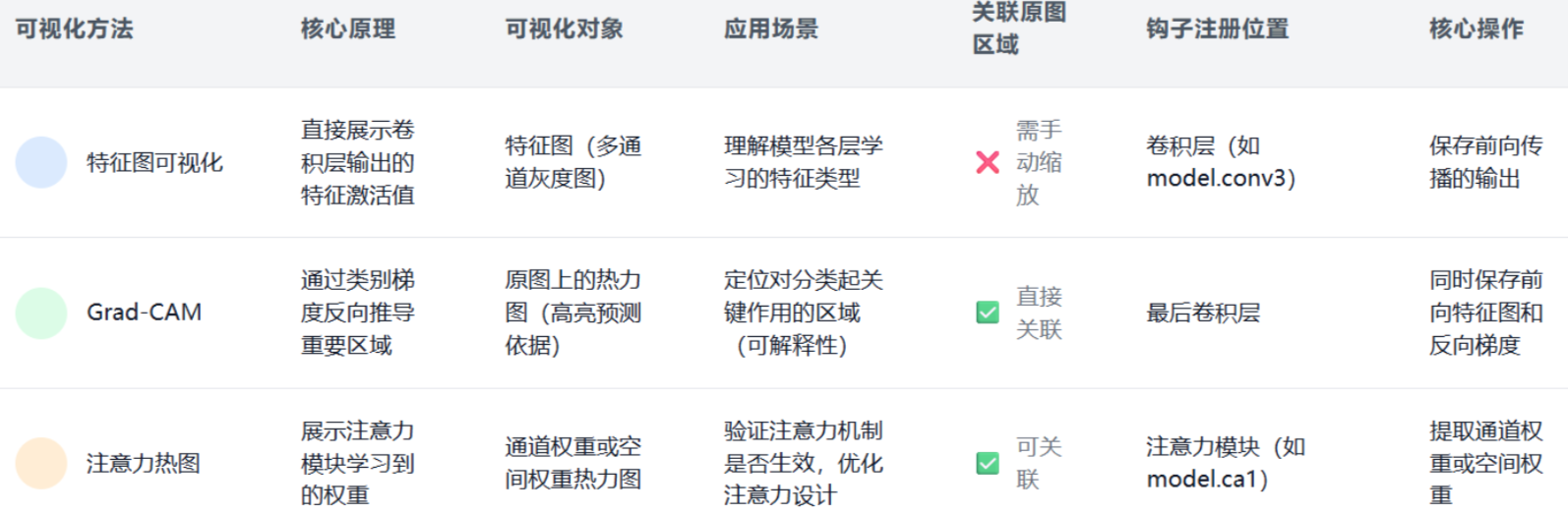

4. 通道注意力后的特征图和热力图

内容参考

作业：

1. 今日代码较多，理解逻辑即可
2. 对比不同卷积层特征图可视化的结果（可选）

一、 什么是注意力

其中注意力机制是一种让模型学会「选择性关注重要信息」的特征提取器，就像人类视觉会自动忽略背景，聚焦于图片中的主体（如猫、汽车）。

transformer中的叫做自注意力机制，他是一种自己学习自己的机制，他可以自动学习到图片中的主体，并忽略背景。我们现在说的很多模块，比如通道注意力、空间注意力、通道注意力等等，都是基于自注意力机制的。

从数学角度看，注意力机制是对输入特征进行加权求和，输出=∑(输入特征×注意力权重)，其中注意力权重是学习到的。所以他和卷积很像，因为卷积也是一种加权求和。但是卷积是 “固定权重” 的特征提取（如 3x3 卷积核）--训练完了就结束了，注意力是 “动态权重” 的特征提取（权重随输入数据变化）---输入数据不同权重不同。

问：为什么需要多种注意力模块？

答：因为不同场景下的关键信息分布不同。例如，识别鸟类和飞机时，需关注 “羽毛纹理”“金属光泽” 等特定通道的特征，通道注意力可强化关键通道；而物体位置不确定时（如猫出现在图像不同位置），空间注意力能聚焦物体所在区域，忽略背景。复杂场景中，可能需要同时关注通道和空间（如混合注意力模块 CBAM），或处理长距离依赖（如全局注意力模块 Non-local）。

问：为什么不设计一个万能注意力模块？

答：主要受效率和灵活性限制。专用模块针对特定需求优化计算，成本更低（如通道注意力仅需处理通道维度，无需全局位置计算）；不同任务的核心需求差异大（如医学图像侧重空间定位，自然语言处理侧重语义长距离依赖），通用模块可能冗余或低效。每个模块新增的权重会增加模型参数量，若训练数据不足或优化不当，可能引发过拟合。因此实际应用中需结合轻量化设计（如减少全连接层参数）、正则化（如 Dropout）或结构约束（如共享注意力权重）来平衡性能与复杂度。

通道注意力（Channel Attention）属于注意力机制（Attention Mechanism）的变体，而非自注意力（Self-Attention）的直接变体。可以理解为注意力是一个动物园算法，里面很多个物种，自注意力只是一个分支，因为开创了transformer所以备受瞩目。我们今天的内容用通道注意力举例。

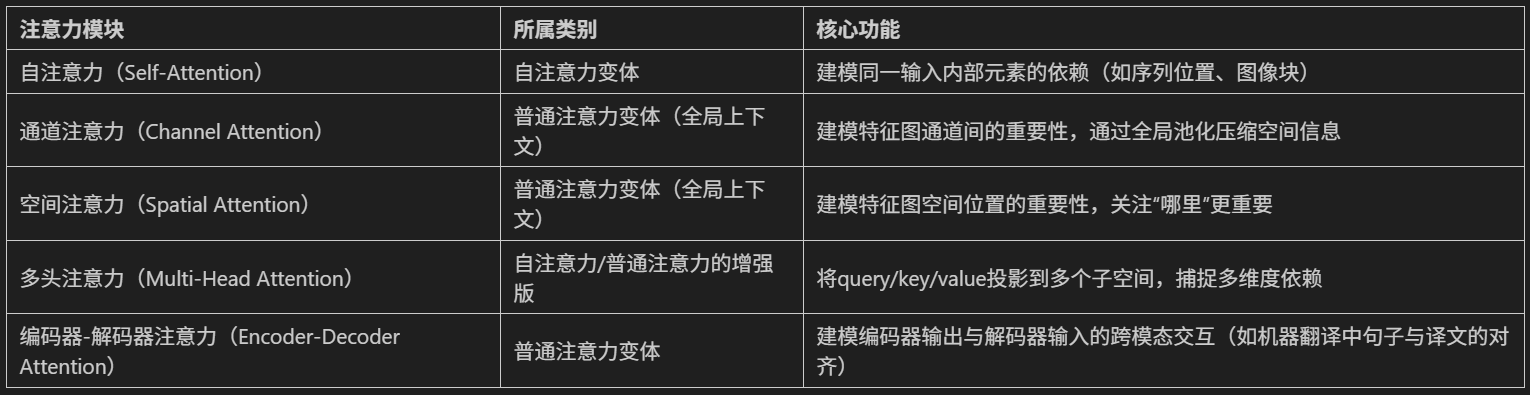

常见注意力模块的归类如下

二、 特征图的提取

2.2 特征图可视化

1.初始化设置：将模型设为评估模式，准备类别名称列表（如飞机、汽车等）。

2.数据加载与处理：

①从测试数据加载器中获取图像和标签。

②仅处理前 num_images 张图像（如2张）。

3.注册钩子捕获特征图：

①为指定层（如 conv1, conv2, conv3）注册前向钩子。

②钩子函数将这些层的输出（特征图）保存到字典中。

4.前向传播与特征提取：

①模型处理图像，触发钩子函数，获取并保存特征图。

②移除钩子，避免后续干扰。

5.可视化特征图：

 对每张图像

 ①恢复原始像素值并显示。

 ②为每个目标层创建子图，展示前 num_channels 个通道的特征图（如9个通道）。

 ③每个通道的特征图以网格形式排列，显示通道编号。

关键细节

①特征图布局：原始图像在左侧，各层特征图按顺序排列在右侧。

②通道选择：默认显示前9个通道（按重要性或索引排序）。

③显示优化：

使用 inset_axes 在大图中嵌入小网格，清晰展示每个通道；

层标题与通道标题分开，避免重叠；

反标准化处理恢复图像原始色彩。

def visualize_feature_maps(model, test_loader, device, layer_names, num_images=3, num_channels=9):"""可视化指定层的特征图（修复循环冗余问题）参数:model: 模型test_loader: 测试数据加载器layer_names: 要可视化的层名称（如['conv1', 'conv2', 'conv3']）num_images: 可视化的图像总数num_channels: 每个图像显示的通道数（取前num_channels个通道）"""model.eval()  # 设置为评估模式class_names = ['飞机', '汽车', '鸟', '猫', '鹿', '狗', '青蛙', '马', '船', '卡车']# 从测试集加载器中提取指定数量的图像（避免嵌套循环）images_list, labels_list = [], []for images, labels in test_loader:images_list.append(images)labels_list.append(labels)if len(images_list) * test_loader.batch_size >= num_images:break# 拼接并截取到目标数量images = torch.cat(images_list, dim=0)[:num_images].to(device)labels = torch.cat(labels_list, dim=0)[:num_images].to(device)with torch.no_grad():# 存储各层特征图feature_maps = {}# 保存钩子句柄hooks = []# 定义钩子函数，捕获指定层的输出def hook(module, input, output, name):feature_maps[name] = output.cpu()  # 保存特征图到字典# 为每个目标层注册钩子，并保存钩子句柄for name in layer_names:module = getattr(model, name)hook_handle = module.register_forward_hook(lambda m, i, o, n=name: hook(m, i, o, n))hooks.append(hook_handle)# 前向传播触发钩子_ = model(images)# 正确移除钩子for hook_handle in hooks:hook_handle.remove()# 可视化每个图像的各层特征图（仅一层循环）for img_idx in range(num_images):img = images[img_idx].cpu().permute(1, 2, 0).numpy()# 反标准化处理（恢复原始像素值）img = img * np.array([0.2023, 0.1994, 0.2010]).reshape(1, 1, 3) + np.array([0.4914, 0.4822, 0.4465]).reshape(1, 1, 3)img = np.clip(img, 0, 1)  # 确保像素值在[0,1]范围内# 创建子图num_layers = len(layer_names)fig, axes = plt.subplots(1, num_layers + 1, figsize=(4 * (num_layers + 1), 4))# 显示原始图像axes[0].imshow(img)axes[0].set_title(f'原始图像\n类别: {class_names[labels[img_idx]]}')axes[0].axis('off')# 显示各层特征图for layer_idx, layer_name in enumerate(layer_names):fm = feature_maps[layer_name][img_idx]  # 取第img_idx张图像的特征图fm = fm[:num_channels]  # 仅取前num_channels个通道num_rows = int(np.sqrt(num_channels))num_cols = num_channels // num_rows if num_rows != 0 else 1# 创建子图网格layer_ax = axes[layer_idx + 1]layer_ax.set_title(f'{layer_name}特征图 \n')# 加个换行让文字分离上去layer_ax.axis('off')  # 关闭大子图的坐标轴# 在大子图内创建小网格for ch_idx, channel in enumerate(fm):ax = layer_ax.inset_axes([ch_idx % num_cols / num_cols, (num_rows - 1 - ch_idx // num_cols) / num_rows, 1/num_cols, 1/num_rows])ax.imshow(channel.numpy(), cmap='viridis')ax.set_title(f'通道 {ch_idx + 1}')ax.axis('off')plt.tight_layout()plt.show()# 调用示例（按需修改参数）
layer_names = ['conv1', 'conv2', 'conv3']
visualize_feature_maps(model=model,test_loader=test_loader,device=device,layer_names=layer_names,num_images=5,  # 可视化5张测试图像 → 输出5张大图num_channels=9   # 每张图像显示前9个通道的特征图
)

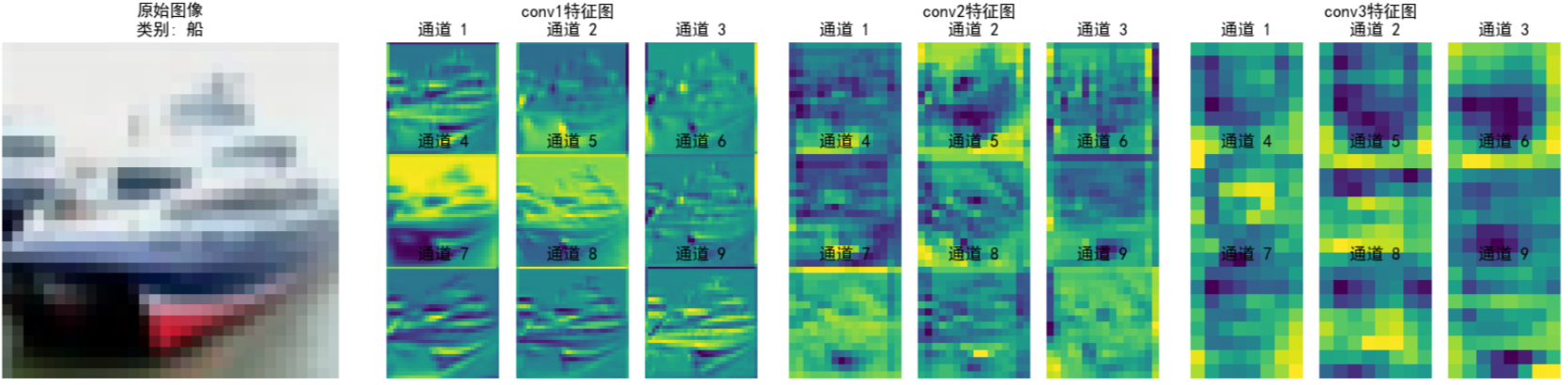

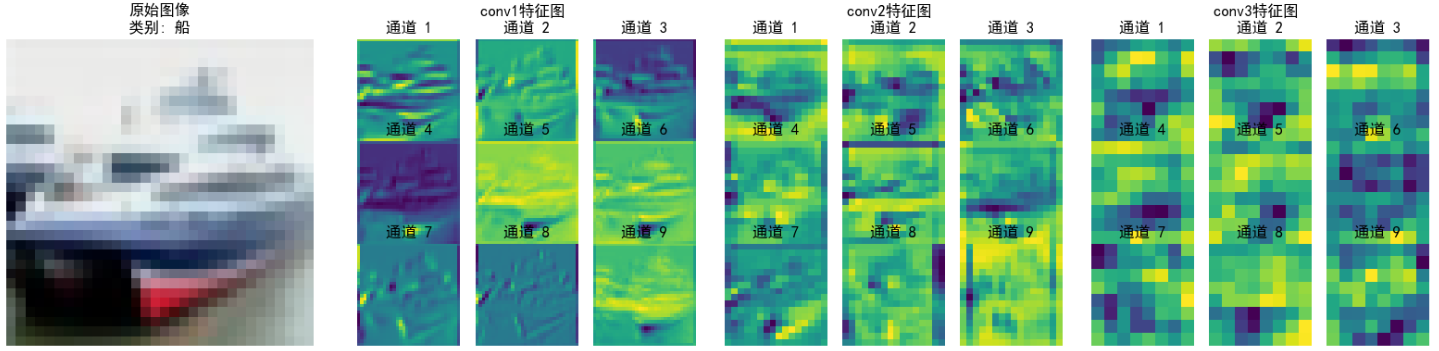

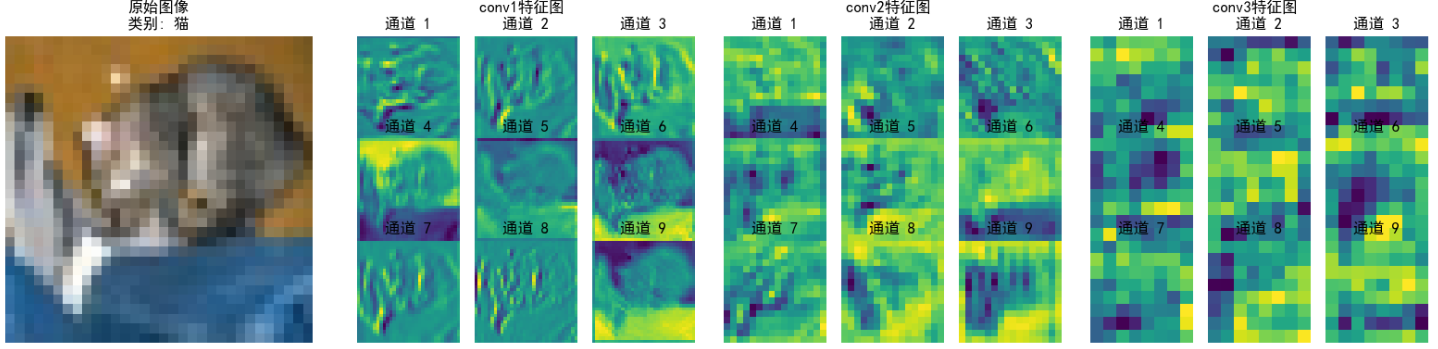

上面的图为提取CNN不同卷积层输出的特征图，我们以第五张图片-青蛙 进行解读。

由于经过了不断的下采样，特征变得越来越抽象，人类已经无法理解。

 核心作用

通过可视化特征图，可直观观察：

①浅层卷积层（如 conv1）如何捕获边缘、纹理等低级特征。

②深层卷积层（如 conv3 ）如何组合低级特征形成语义概念（如物体部件）。

③模型对不同类别的关注区域差异（如鸟类的羽毛纹理 vs. 飞机的金属光泽）。

conv1 特征图（浅层卷积）

特点：

①保留较多原始图像的细节纹理（如植物叶片、青蛙身体的边缘轮廓）。

②通道间差异相对小，每个通道都能看到类似原始图像的基础结构（如通道 1 - 9 都能识别边缘、纹理）。

意义：

①提取低级特征（边缘、颜色块、简单纹理），是后续高层特征的“原材料”。

②类似人眼初步识别图像的轮廓和基础结构。

conv2 特征图（中层卷积）

特点：

①空间尺寸（高、宽）比 conv1 更小（因卷积/池化下采样），但语义信息更抽象。

②通道间差异更明显：部分通道开始聚焦局部关键特征（如通道 5、8 中黄色高亮区域，可能对应青蛙身体或植物的关键纹理）。

意义：

①对 conv1 的低级特征进行组合与筛选，提取中级特征（如局部形状、纹理组合）。

②类似人眼从“边缘轮廓”过渡到“识别局部结构”（如青蛙的身体块、植物的叶片簇）。

 conv3 特征图（深层卷积）

特点：

①空间尺寸进一步缩小，抽象程度最高，肉眼难直接对应原始图像细节。

②通道间差异极大，部分通道聚焦全局语义特征（如通道 4、7 中黄色区域，可能对应模型判断“青蛙”类别的关键特征）。

意义：

①对 conv2 的中级特征进行全局整合，提取高级语义特征（如物体类别相关的抽象模式）。

②类似人眼最终“识别出这是青蛙”的关键依据，模型通过这些特征判断类别。

三、通道注意力

3.1 通道注意力的定义

# ===================== 新增：通道注意力模块（SE模块） =====================
class ChannelAttention(nn.Module):"""通道注意力模块(Squeeze-and-Excitation)"""def __init__(self, in_channels, reduction_ratio=16):"""参数:in_channels: 输入特征图的通道数reduction_ratio: 降维比例，用于减少参数量"""super(ChannelAttention, self).__init__()# 全局平均池化 - 将空间维度压缩为1x1，保留通道信息self.avg_pool = nn.AdaptiveAvgPool2d(1)# 全连接层 + 激活函数，用于学习通道间的依赖关系self.fc = nn.Sequential(# 降维：压缩通道数，减少计算量nn.Linear(in_channels, in_channels // reduction_ratio, bias=False),nn.ReLU(inplace=True),# 升维：恢复原始通道数nn.Linear(in_channels // reduction_ratio, in_channels, bias=False),# Sigmoid将输出值归一化到[0,1]，表示通道重要性权重nn.Sigmoid())def forward(self, x):"""参数:x: 输入特征图，形状为 [batch_size, channels, height, width]返回:加权后的特征图，形状不变"""batch_size, channels, height, width = x.size()# 1. 全局平均池化：[batch_size, channels, height, width] → [batch_size, channels, 1, 1]avg_pool_output = self.avg_pool(x)# 2. 展平为一维向量：[batch_size, channels, 1, 1] → [batch_size, channels]avg_pool_output = avg_pool_output.view(batch_size, channels)# 3. 通过全连接层学习通道权重：[batch_size, channels] → [batch_size, channels]channel_weights = self.fc(avg_pool_output)# 4. 重塑为二维张量：[batch_size, channels] → [batch_size, channels, 1, 1]channel_weights = channel_weights.view(batch_size, channels, 1, 1)# 5. 将权重应用到原始特征图上（逐通道相乘）return x * channel_weights  # 输出形状：[batch_size, channels, height, width]

3.2 模型的重新定义（通道注意力的插入）

class CNN(nn.Module):def __init__(self):super(CNN, self).__init__()  # ---------------------- 第一个卷积块 ----------------------self.conv1 = nn.Conv2d(3, 32, 3, padding=1)self.bn1 = nn.BatchNorm2d(32)self.relu1 = nn.ReLU()# 新增：插入通道注意力模块（SE模块）self.ca1 = ChannelAttention(in_channels=32, reduction_ratio=16)  self.pool1 = nn.MaxPool2d(2, 2)  # ---------------------- 第二个卷积块 ----------------------self.conv2 = nn.Conv2d(32, 64, 3, padding=1)self.bn2 = nn.BatchNorm2d(64)self.relu2 = nn.ReLU()# 新增：插入通道注意力模块（SE模块）self.ca2 = ChannelAttention(in_channels=64, reduction_ratio=16)  self.pool2 = nn.MaxPool2d(2)  # ---------------------- 第三个卷积块 ----------------------self.conv3 = nn.Conv2d(64, 128, 3, padding=1)self.bn3 = nn.BatchNorm2d(128)self.relu3 = nn.ReLU()# 新增：插入通道注意力模块（SE模块）self.ca3 = ChannelAttention(in_channels=128, reduction_ratio=16)  self.pool3 = nn.MaxPool2d(2)  # ---------------------- 全连接层（分类器） ----------------------self.fc1 = nn.Linear(128 * 4 * 4, 512)self.dropout = nn.Dropout(p=0.5)self.fc2 = nn.Linear(512, 10)def forward(self, x):# ---------- 卷积块1处理 ----------x = self.conv1(x)       x = self.bn1(x)         x = self.relu1(x)       x = self.ca1(x)  # 应用通道注意力x = self.pool1(x)       # ---------- 卷积块2处理 ----------x = self.conv2(x)       x = self.bn2(x)         x = self.relu2(x)       x = self.ca2(x)  # 应用通道注意力x = self.pool2(x)       # ---------- 卷积块3处理 ----------x = self.conv3(x)       x = self.bn3(x)         x = self.relu3(x)       x = self.ca3(x)  # 应用通道注意力x = self.pool3(x)       # ---------- 展平与全连接层 ----------x = x.view(-1, 128 * 4 * 4)  x = self.fc1(x)           x = self.relu3(x)         x = self.dropout(x)       x = self.fc2(x)           return x  # 重新初始化模型，包含通道注意力模块
model = CNN()
model = model.to(device)  # 将模型移至GPU（如果可用）criterion = nn.CrossEntropyLoss()  # 交叉熵损失函数
optimizer = optim.Adam(model.parameters(), lr=0.001)  # Adam优化器# 引入学习率调度器，在训练过程中动态调整学习率--训练初期使用较大的 LR 快速降低损失，训练后期使用较小的 LR 更精细地逼近全局最优解。
# 在每个 epoch 结束后，需要手动调用调度器来更新学习率，可以在训练过程中调用 scheduler.step()
scheduler = optim.lr_scheduler.ReduceLROnPlateau(optimizer,        # 指定要控制的优化器（这里是Adam）mode='min',       # 监测的指标是"最小化"（如损失函数）patience=3,       # 如果连续3个epoch指标没有改善，才降低LRfactor=0.5        # 降低LR的比例（新LR = 旧LR × 0.5）
)# 训练模型（复用原有的train函数）
print("开始训练带通道注意力的CNN模型...")

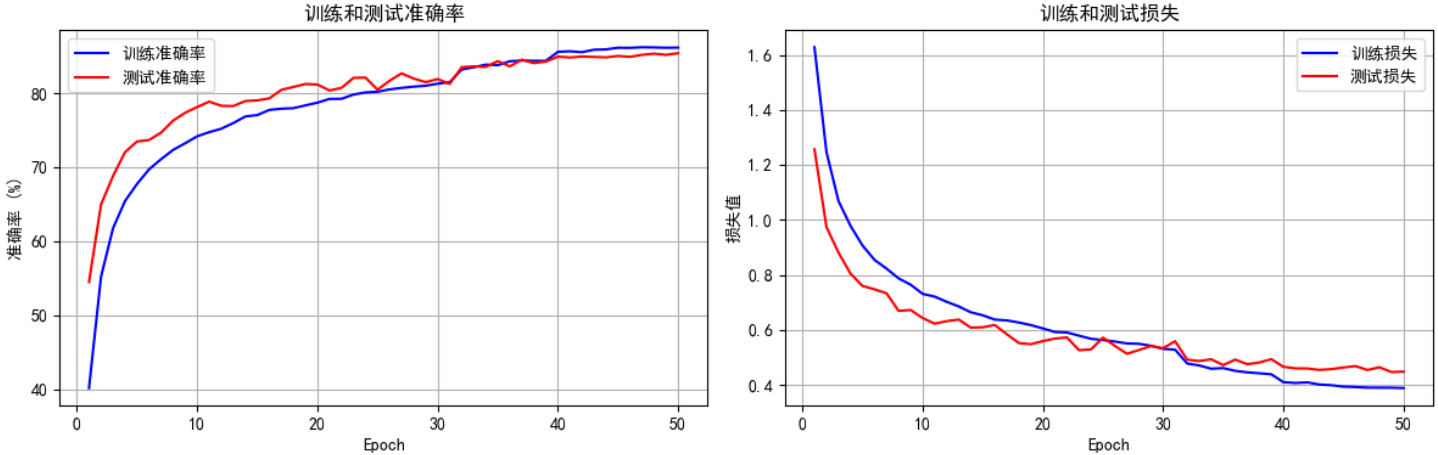

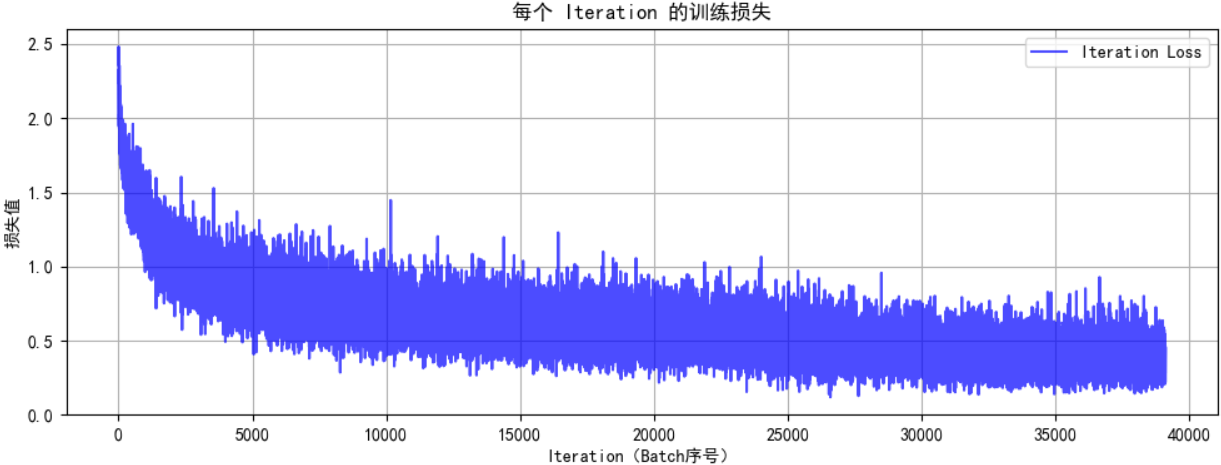

final_accuracy = train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs=50)
print(f"训练完成！最终测试准确率: {final_accuracy:.2f}%")

@浙大疏锦行
