1.概述

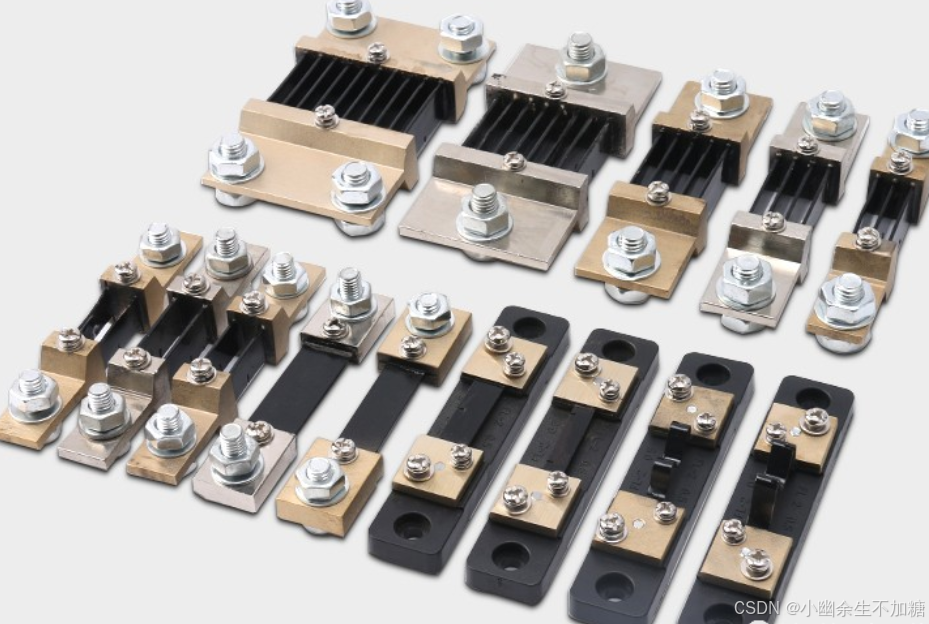

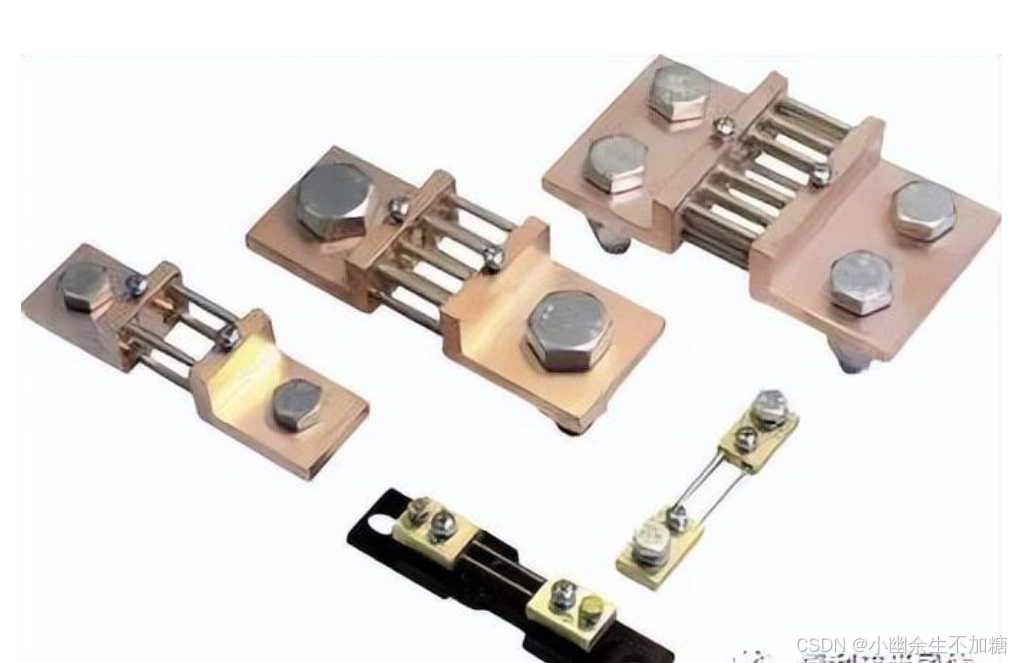

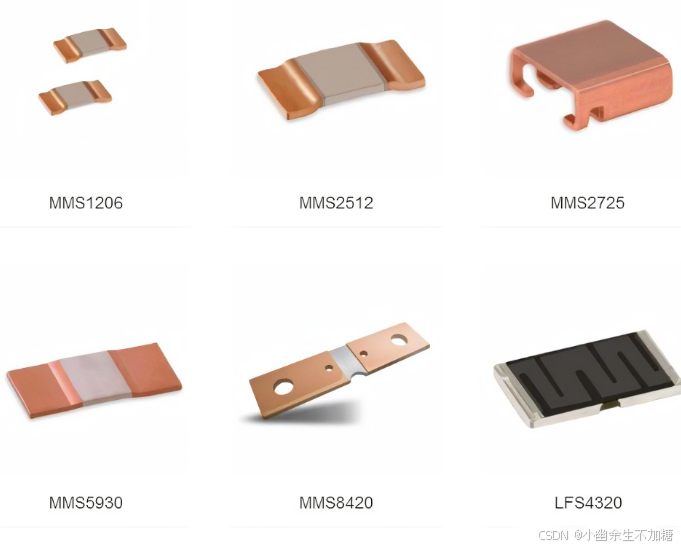

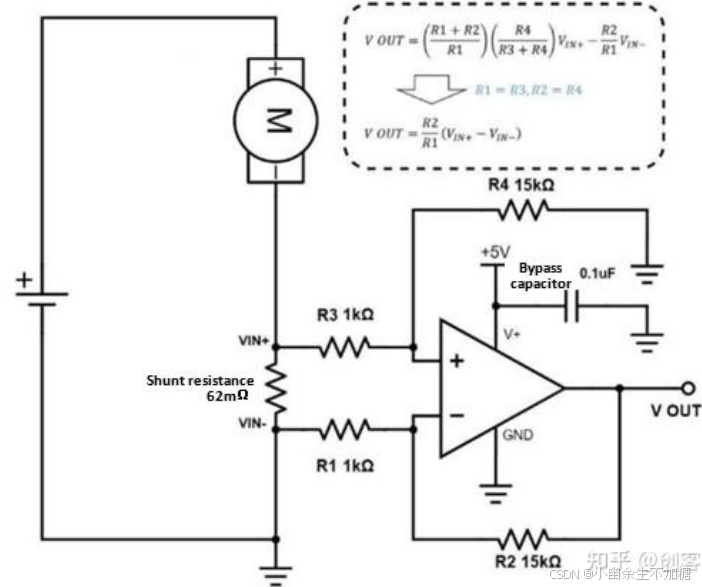

分流器是一种常用于检测直流电流的装置,实际上只是一个很小的电阻,每当直流电流流过分流器时就会发生电压降,这将显示在电流表上的直流读数中。
分流电阻器是一种产生低电阻通道的电阻器。由于它们的低电阻,它们经常用于监测高电流,这在许多应用中至关重要。
在使用分流电阻器时,电阻值、额定功率、封装大小是重要的检讨项目,更进一步地需要考虑容许误差对检测电压精度产生的影响。容许误差除了包括常温条件下的电阻容差(F 级产品:±1%)之外,还包括电阻温度系数。电阻温度系数是表示产品的电阻值随温度变化的系数。电阻器在流过电流时由于自身功耗带来的产品温升、或者当周围环境温度发生改变时,其阻值会发生变化,因此为了实现高精度的电流测量,电阻温度系数是重要的参数。
2.分流电阻器的电压测量方法

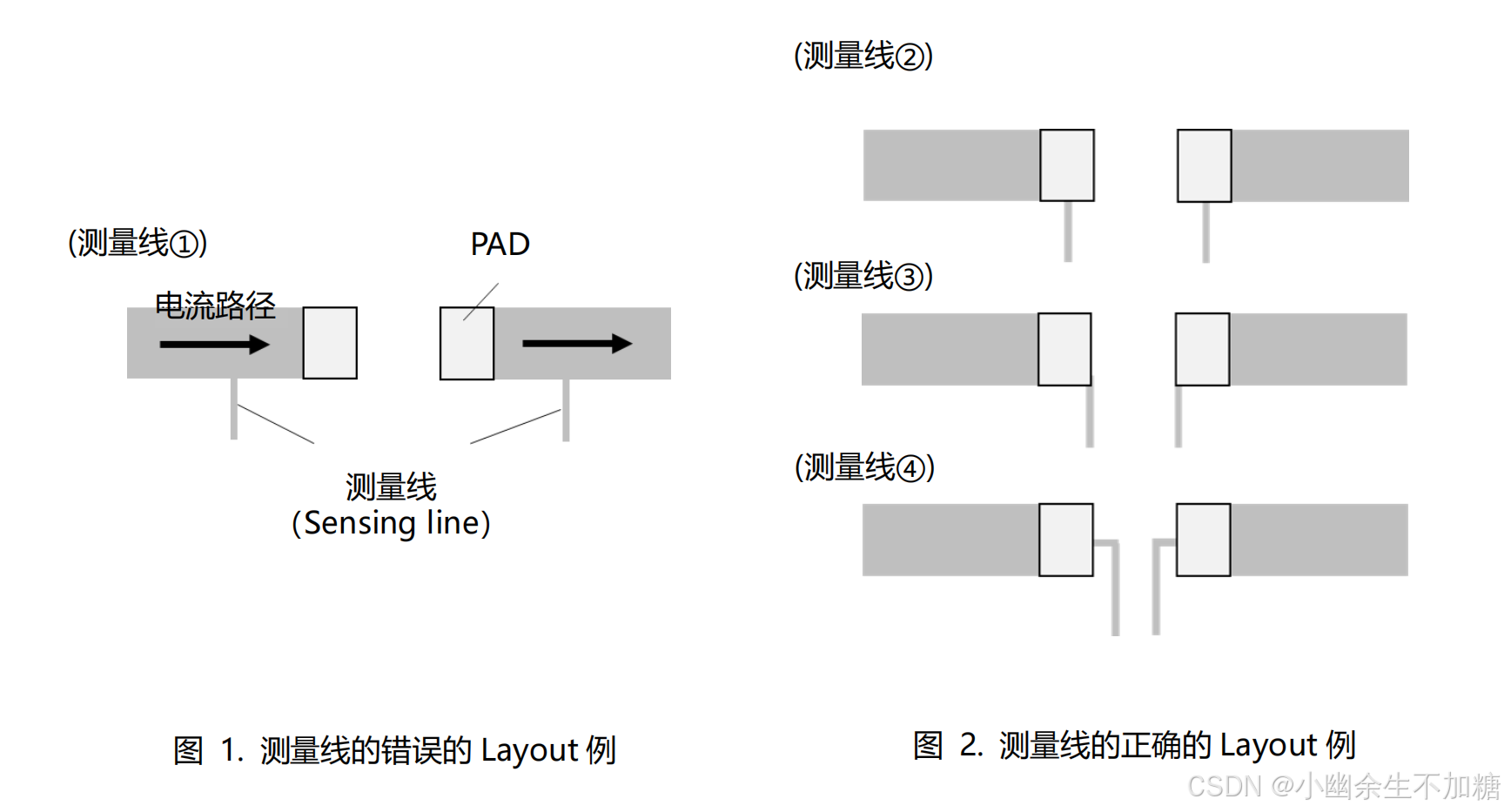

分流电阻器的电阻值一般是几μΩ~几百 mΩ的低阻值。使用这样的低阻值电阻进行电压测量时,需要采用 4 端子法的开尔文连接。但是如图 1 所示,当把测量线(Sensing Line)的 Layout 放在分流电阻器的 PAD 外侧时,因为包含了走线铜箔和焊锡的电阻成分,无法进行正确的测量。
另外,走线铜箔的电阻温度系数大约是 3900ppm/K,远远大于分流电阻器的固有值,因此即便从电阻温度系数的观点考虑,为了减小铜箔的影响,也必须如图 2 所示把测量线的 Layout 放在分流电阻器的 PAD 内侧。
图 3 以 GMR50 的每个阻值为例,记载了在不同测量线的条件下,电阻温度系数(20℃→125℃)的对比结果。
虽然在测量线②~④的条件下,测量结果没有太大差别,但是可以看出在测量线①的条件下,电阻温度系数会大幅升高。另外可以看出,随着电阻值逐渐变低,铜箔的影响会逐渐变大。
3.电阻温度系数的影响
3.1【电阻值范围:10mΩ以上】
10mΩ以上的分流电阻器有厚膜型电阻器和金属板型电阻器。
一般来说,在厚膜型电阻器的电阻体中会使用电阻温度系数较大的含银材料,与此相对的,在金属板型电阻器中会使用电阻温度系数较小的合金,因此电阻值越低,金属板型电阻器就越能表现出优秀的电阻温度特性。

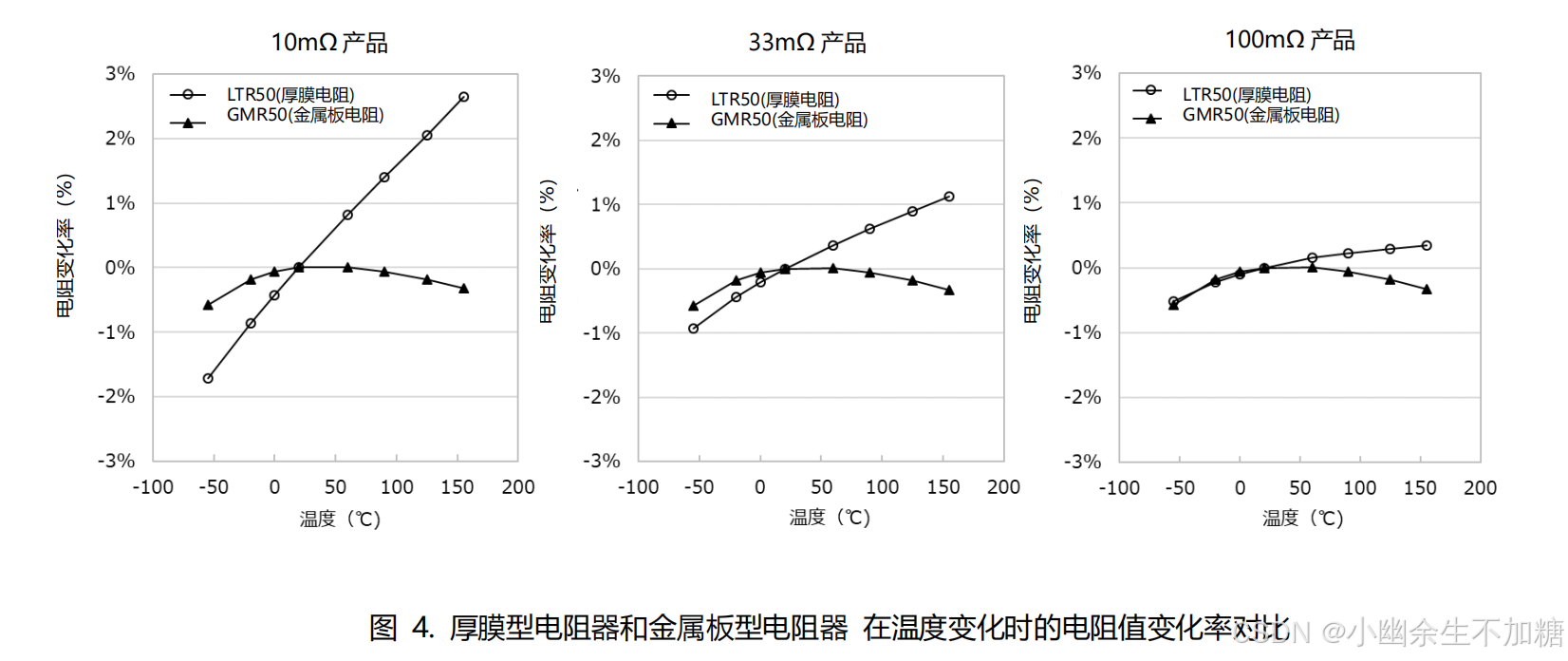

图 4 以厚膜型电阻器 LTR50 和金属板型电阻器 GMR50 为例,记载了温度变化时电阻值变化率的对比结果。※以 20℃时的电阻值为基准。
3.2【电阻值范围:10mΩ以下】
当使用 10mΩ以下的分流电阻器时,即使如图 2 所示把测量线的 Layout 放在了分流电阻器的 PAD 内侧,由于电阻温度系数会受到贴装基板的铜箔和产品的铜电极的影响,在基板设计时也必须加以考虑。对电阻温度系数产生影响的项目如以下 4 点。
・测量线的引出位置
・铜箔厚度
・产品电极之间尺寸和 PAD 之间尺寸的差
・电流路径
① 测量线的引出位置
对于 10mΩ以下的分流电阻器,即使把测量线的 Layout 放在 PAD 内侧,根据测量线的引出位置不同,电阻温度系数会因为受到铜箔或者铜电极的影响而产生偏差。一般来说,电阻值越低,该影响越大。
因此,即使是在 PAD 内侧,也需要尽量把测量线的 Layout 放在能够减小上述影响的位置上。

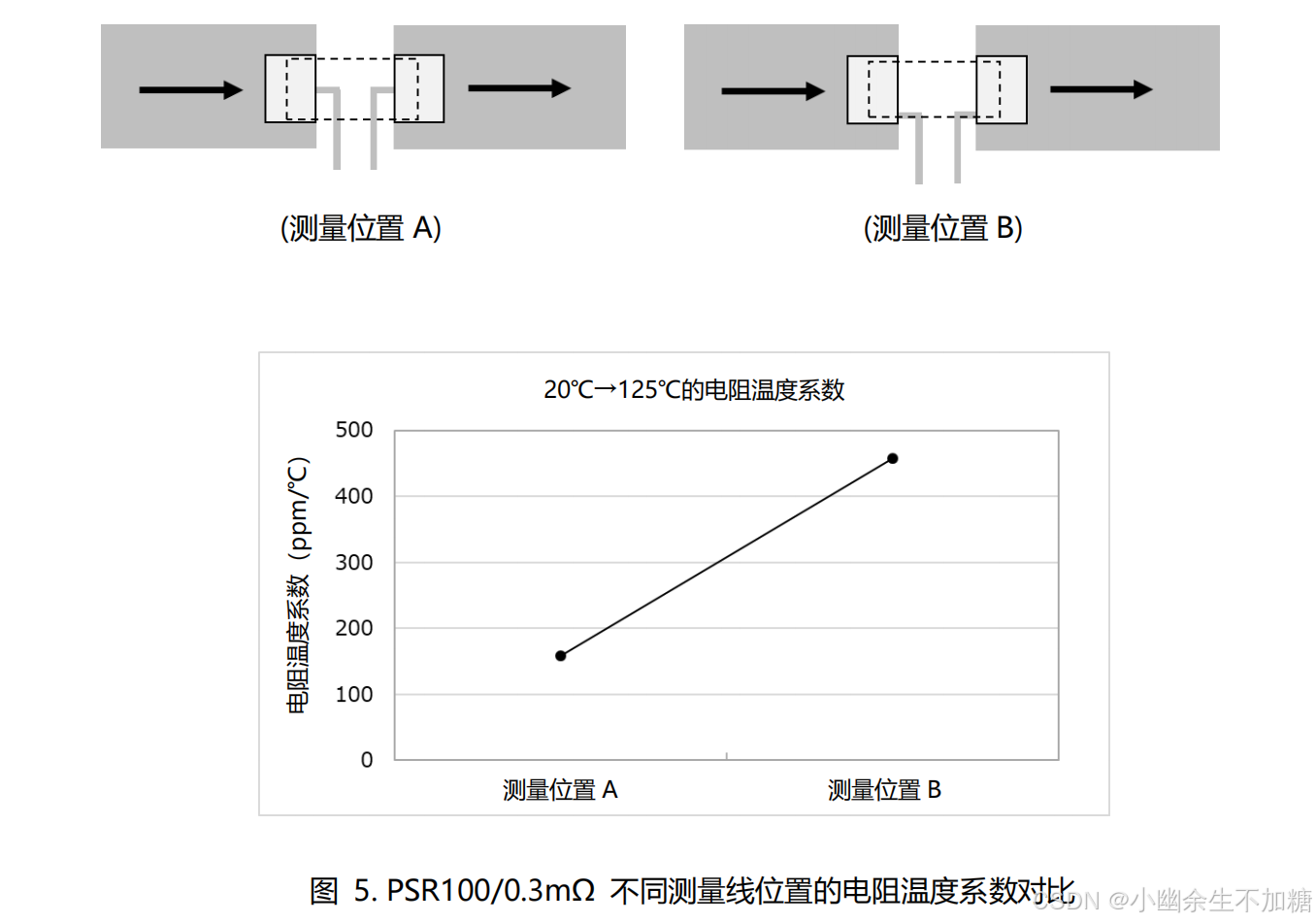

图 5 以 PSR100/0.3mΩ为例,记载了分别从 PAD 的中央部分(测量位置 A)、端子部分(测量位置 B) 引出测量线时,电阻温度系数(20℃→125℃)的对比结果。
由以下结果可以看出,当从 PAD 的端子部分引出测量线时,电阻温度系数会因为受到铜箔的影响而变大。
② 铜箔厚度的影响
有时为了流过大电流、或者提高散热性能,需要加厚 PCB 基板的铜箔。但是铜箔越厚,对电阻温度系数产生的影响也会越大。
图 6 以 PSR100/0.3mΩ为例,记载了在不同的基板铜箔厚度的条件下,电阻温度系数(20℃→125℃)的对比结果。
③ 产品电极之间尺寸和 PAD 之间尺寸的差
对于分流电阻器,因为每个厂商的产品电极尺寸经常是不一样的,当同时购买 2 个厂商的产品时,有时可能无法使用厂商推荐的 PAD 尺寸。这样,当 PAD 之间的尺寸相对于产品电极之间的尺寸不一样时,对电阻温度系数也会产生影响。

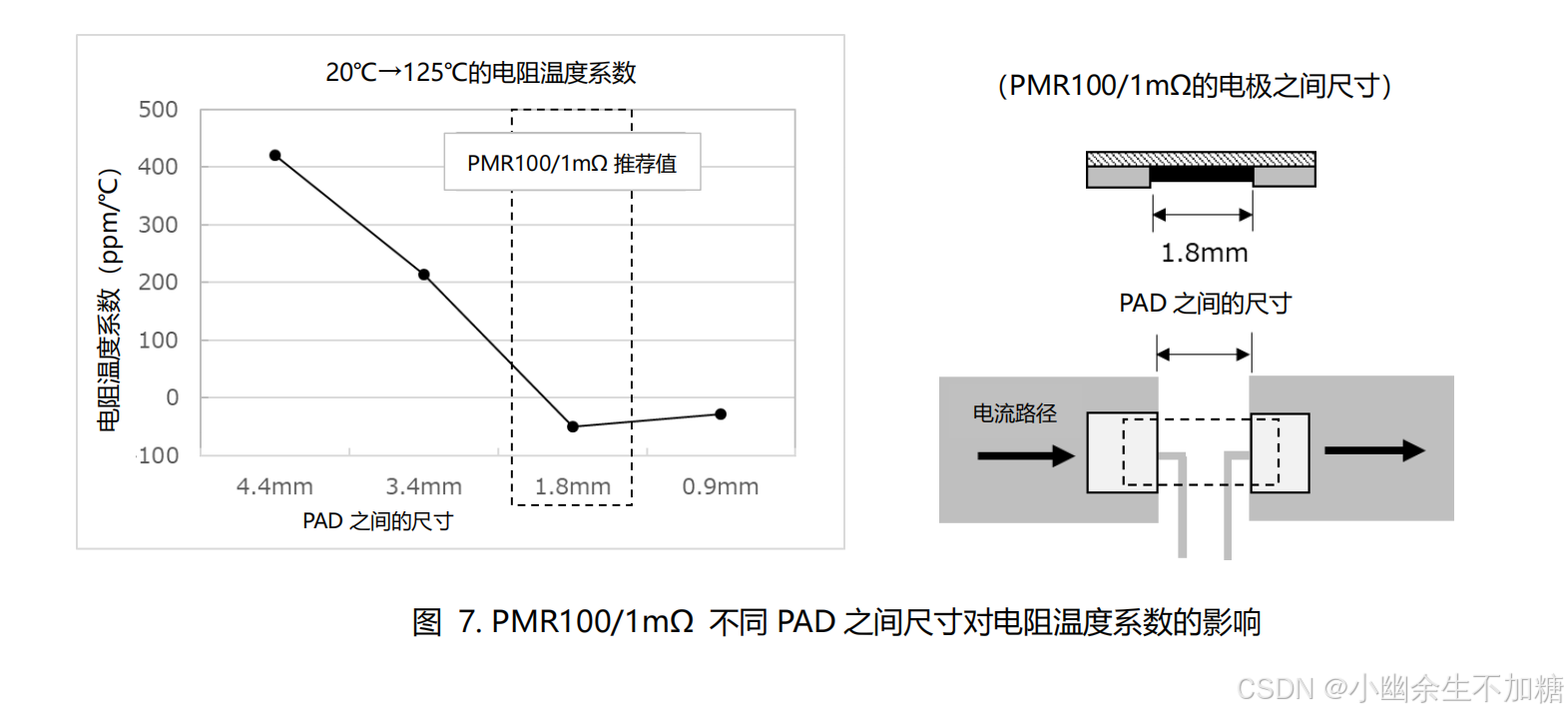

图 7 以 PMR100/1mΩ为例,记载了在不同的 PAD 之间尺寸的条件下,电阻温度系数(20℃→125℃)的对比结果。
由以下结果可以看出,当 PAD 之间的尺寸大于产品电极之间的尺寸时,电阻温度系数会变大。
※根据产品的结构不同,该倾向可能会发生变化。
④ 电流路径的影响
如前所述,当把测量线的 Layout 放在 PAD 内侧的中央部分时,虽然可以抑制对电阻温度系数产生的影响,但同时电流路径也会产生影响。
图 8 以 PSR100/0.3mΩ为例,记载了在以下 3 种电流路径的条件下,电阻温度系数(20℃→125℃)的对比结果。
该对比设想了因为基板制作精度和贴装偏差的影响,产品的贴装位置相对于测量线可能发生偏差的情况。
由以下结果可以看出,当产品和测量线之间发生位置偏差时,对电阻温度系数产生的影响会随着电流路径的不同而不同。
对于电流路径 B,可以说当预先把测量线的引出位置设计为从产品(PAD)的中心,预先如图 8 所示沿着负方向偏移引出时,对于电阻温度系数会有优势。
4.总结
以上因素对电阻温度系数产生影响的大小,根据产品 (产品结构、封装大小、铜电极厚度、电阻值)不同是不一样的。
一般来说,产品的电阻值越低,影响越大。
