LabVIEW 场效应晶体管仿真实验平台
基于 LabVIEW 与 TCAD 技术，针对微电子科学与工程、集成电路设计与集成系统专业实验教学中 “仪器昂贵、通用性差、原理抽象” 的痛点，设计实现 MOS 场效应晶体管（MOSFET）虚拟仿真实验平台。平台可完成 MOSFET 电学性能测试（输出、转移、交流小信号特性）与关键参数提取，替代传统实体仪器，为专业教学提供高效、低成本、强互动的实践方案。
应用场景
聚焦微电子及集成电路相关专业的教学与实践需求，具体场景包括：
核心课程实验：适配半导体物理与器件、模拟电子线路、微电子材料与器件实验、微电子课程设计等课程，可开展 “MOSFET 输出特性测试”“阈值电压提取”“特征频率分析” 等基础实验，替代单价数十万的半导体参数分析仪，解决 “仪器数量不足、无法大规模教学” 的问题。
综合创新实验：支持学生自主调整器件参数（如源漏栅电压范围、沟道掺杂浓度、氧化层厚度），探索工艺参数对 MOSFET 性能的影响（如掺杂浓度对 Vth 的影响），弥补传统实验 “操作受限、无法探索性学习” 的不足，培养学生创新思维。
远程实验教学：平台基于 Linux 系统与网络架构，可通过远程桌面实现异地访问，学生无需在实验室现场，即可完成仿真实验并提交数据，适配 “线上线下混合式教学” 模式，提升教学灵活性。
软件架构
平台以 “LabVIEW 为测控核心、TCAD 为仿真核心、Matlab 为联合纽带”，各软件模块协同实现功能，具体架构与功能如下：
1. 基础层：操作系统
选用CentOS 7，功能实现：
提供稳定运行环境，兼容 Synopsys TCAD 2013、LabVIEW 2018、Matlab R2017b 的安装与运行，避免 Windows 系统下的 “软件权限不足、接口适配难” 问题；
支持多用户账号管理，教师可分配 “管理员权限”（修改软件配置）、“学生权限”（仅操作实验），保障平台安全性。
2. 测控层：LabVIEW
作为学生交互与数据处理核心，通过 “前面板 + 程序框图” 实现功能：
前面板（交互界面）：
电压输入界面：设置源（V_S）、漏（V_D）、栅（V_G）的初始电压、终止电压、步长（共 9 个参数），如 V_DS 初始 0V、终止 8V、步长 0.4V；
参数提取界面：8 个参数按钮（导通电阻、阈值电压等），点击即可调用提取算法；
数据显示界面：以 XY 波形图展示 “V_DS-I_D”“V_GS-I_D” 等曲线，直观呈现器件特性；
报错 / 停止界面：电压输入错误时（如负电压），弹出提示框并停止程序，避免崩溃。
程序流程：
数据输入与存储：通过文件 I/O 函数将电压参数存为配置文件，便于后续调用；
控制命令输出：读取配置文件，生成 TCAD 可识别的测试指令（如设置 V_GS=2V），并通过 Matlab 传递；
数据采集与显示：接收 TCAD 输出的.dat 文件，解析后转化为波形图；
图形分析与提取：基于波形数据计算参数，如导通电阻 = V_DS/I_D（线性区取值）、阈值电压 = 转移特性中 I_D 剧烈上升点对应的 V_GS。
3. 仿真层
作为器件仿真核心，构建虚拟仿真资源库：

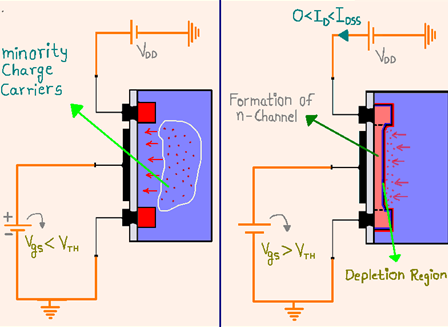

结构定义模块：通过 “区域（Region）、电极（Electrode）、掺杂（Doping）” 语句，定义 N 沟道增强型 / 耗尽型、P 沟道增强型 / 耗尽型四种 MOSFET 结构，如 N 沟道增强型的 P 衬底、N + 源漏区、SiO2 氧化层；
特性输出模块：
输出特性测试：固定 V_GS（如 0V、1V、2V），扫描 V_DS，得到不同 V_GS 下的 I_D-V_DS 曲线，区分可变电阻区、饱和区；
转移特性测试：固定 V_DS（如 5V），扫描 V_GS，得到 I_D-V_GS 曲线，观察 I_D 剧烈上升段；
交流小信号测试：在直流工作点（如 V_GS=2V、V_DS=5V）叠加小幅交流信号，分析 I_D 的响应；
参数提取模块：基于特性测试结果，调用内置算法提取 8 类参数，如跨导（g_m=ΔI_D/ΔV_GS）、特征频率（f_t=g_m/(2π(C_gs+C_gd))）。
4. 联合层
作为 LabVIEW 与 TCAD 的通信桥梁，功能实现：
命令转换：将 LabVIEW 输出的 “电压参数、测试类型”（如 “输出特性测试，V_GS=0~3V”）转换为 TCAD 可识别的仿真脚本（如 Sentaurus Device 的 “solve” 命令）；
数据预处理：接收 TCAD 输出的.dat 文件，过滤冗余数据（如日志信息），通过线性拟合、微分计算等优化参数提取精度（如阈值电压拟合）；
结果回传：将预处理后的 “V-D、V-I” 数据传递给 LabVIEW，用于波形图显示与存储。
开发问题
软件兼容性问题：Linux 系统中，LabVIEW 2020 与 TCAD 2013 接口适配失败，Matlab 脚本调用 TCAD 时出现 “libstdc++.so.6 版本不兼容” 错误，导致仿真任务无法启动。
多用户数据卡顿：20 名学生同时进行仿真时，LabVIEW 读取 TCAD 输出的.dat 文件延迟超过 10 秒，波形图显示滞后，部分用户出现 “数据读取超时” 提示。
参数提取偏差：初始仿真中，导通电阻（R_on）与理论计算值偏差约 15%，阈值电压（V_th）提取点波动 ±0.2V，无法满足教学 “数据准确性” 要求。
操作容错不足：学生输入异常电压（如 V_DS=-5V）时，程序直接崩溃且无错误提示，需重新启动实验，单次实验耗时增加 30 分钟。
解决措施
软件兼容性解决：
查阅软件官方兼容性列表，确定 “TCAD 2013 + Matlab R2017b + LabVIEW 2018” 为稳定组合；
安装顺序严格遵循 “先装 TCAD 与 Matlab，再装 LabVIEW 及 Mathscript RT 工具包”，避免依赖库缺失；
手动升级 Linux 系统的 libstdc++.so.6 库至 “GLIBCXX_3.4.21” 版本，匹配 TCAD 需求，接口调用恢复正常。
数据卡顿解决：
优化数据传输逻辑：Matlab 脚本从 “逐行读取.dat 文件” 改为 “批量读取关键数据（仅保留 V、I 数值）”，文件大小从 50MB 压缩至 5MB；
网络优化：交换机开启 QoS 功能，将仿真数据传输带宽优先级设为最高，延迟降至 1 秒内；
服务器资源分配：通过 Linux cgroups 限制单用户 CPU / 内存占用（CPU≤5%、内存≤4GB），避免单用户占用过多资源导致整体卡顿。
参数精度解决：
校准 TCAD 模型：在结构定义模块中添加 “载流子迁移率模型（Mobility Model）”“氧化层电荷模型（Oxide Charge）”，使仿真更贴近实际器件物理过程；
优化提取算法：导通电阻采用 “线性区 V_DS=0~1V 段线性拟合，R_on=1 / 斜率”，替代原 “单一点取值”，偏差降至 5% 以内；阈值电压采用 “常数电流法（I_D=1μA 对应的 V_GS）”，波动控制在 ±0.05V。
操作容错解决：
在 LabVIEW 程序框图添加 “参数合法性判断” 逻辑，预设电压合理范围（V_GS：-2~5V、V_DS：0~10V），超出范围时触发前面板 “报错指示灯” 并弹出提示框（如 “V_DS 需≥0V，请重新输入”）；
增加 “断点保护” 功能：电压错误时仅停止当前仿真任务，保留已输入参数，学生修正后可继续实验，无需重启。
