关系轮-和弦图的可视化

在数据可视化中,找到合适的方式来表示多个实体之间复杂的关系可能是一个挑战。传统的图表在展示不同数据点之间复杂的连接和流动时往往力不从心。这时,和弦图、特别是关系轮,作为强大的可视化工具,展现出其独特的优势。
关系轮是和弦图的一种变体,为可视化不同实体之间复杂关系和流动提供了优雅的解决方案。
在这篇文章中,我们将探讨如何使用 Highcharts 创建有效的依赖轮可视化。要查看更多示例并更好地了解 Highcharts 提供的机会,请访问我们网站的 演示部分 或阅读有关如何入门的 技术文档 。

一旦你掌握了要领,API 参考将帮助你迅速自定义图表。无论你是使用 JavaScript、.NET、React 或其他常见框架的开发者,我们相信你会找到所需的灵感。
Highcharts 还与流行的编程语言如 Python、R、PHP 和 Java 无缝集成,以及 iOS 和 Android 等移动平台。对 Svelte、Angular 和 Vue 等框架的额外支持,使其成为各种开发环境中的多功能工具。

理解和弦图和关系轮

在我们深入实施细节之前,让我们澄清一下什么是和弦图和关系轮,以及它们与其他可视化类型的区别。

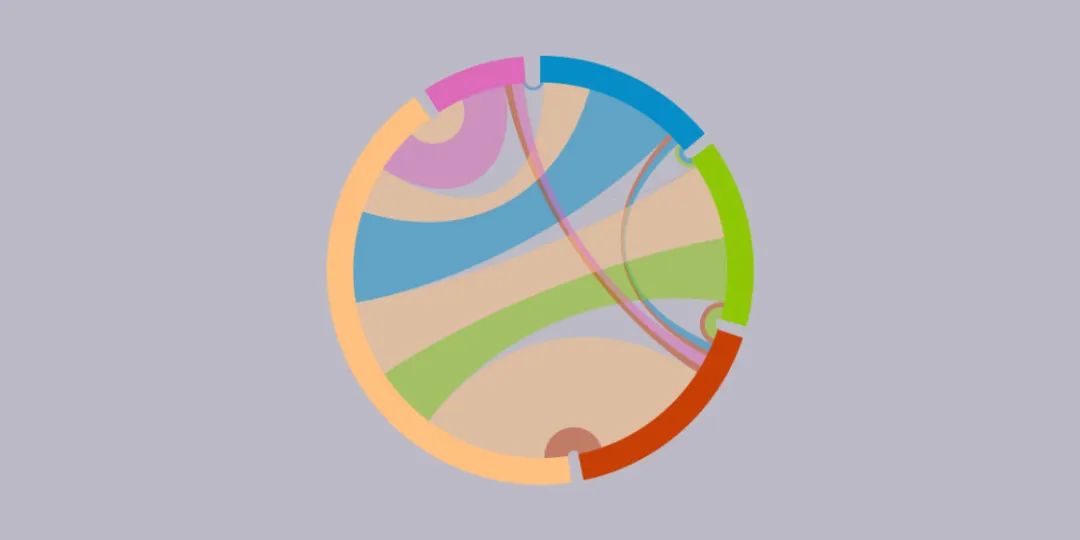

和弦图是一种以圆形布局显示实体之间关系的图形方法。实体被排列在圆周上,它们之间的关系通过连接实体的弧线表示。弧线的粗细通常表示关系的重要性或连接实体之间的流量大小。
关系轮是一种特定类型的和弦图,特别适合用于可视化有向关系或流动。在依赖轮中,关系的方向通常通过连接弧的曲率来表示。这使得依赖轮在可视化数据流、迁移、贸易关系或任何关系的方向性方面重要的场景中尤其有用。

关系轮的主要优点包括:

  • 紧凑:它们有效地利用空间来表示复杂的关系网络。

  • 清晰:圆形布局和加权连接提供了关于数据集中最重要关系的清晰视觉提示。

  • 直观:基于流程的表示使得跟踪路径和识别模式变得简单。

  • 美学:创造出视觉上引人注目的表现形式,吸引观众的同时传达复杂的信息。

如果你想要实现一个和弦图或关系轮,以下是一个简单的示例代码:

    Highcharts.chart('container', {    title: {        text: '关系轮示例'    },    series: [{        type: 'dependencywheel',        data: [            ['A', 'B', 4],            ['A', 'C', 2],            ['B', 'C', 3],            ['C', 'A', 5]        ],        keys: ['from', 'to', 'weight'],        name: '关系',        states: {            hover: {                enabled: true,                halo: {                    size: 10                }            }        }    }]});


    Highcharts 为实现关系轮提供了一个强大的框架,具有广泛的自定义、交互和可访问性选项。通过仔细准备数据并遵循可视化设计中的最佳实践,您可以创建引人注目的关系轮,将复杂的关系数据转化为清晰、可作的见解。
    无论您是在分析贸易流、迁移模式、组织网络还是用户旅程,关系轮都可以帮助您和受众更直观地理解复杂的关系。循环格式可以有效地显示表格数据或传统网络图中可能难以掌握的连接,使关系轮成为数据可视化工具包的宝贵补充。
    与任何可视化技术一样,成功的关键在于了解您的数据、受众和您想要讲述的故事。通过使用 Highcharts 进行深思熟虑的实施,依赖关系轮可以揭示模式和见解,从而推动更好的理解和更明智的决策。
