STM32F103C8T6引脚分布

news 2025/8/26 14:06:44

目录

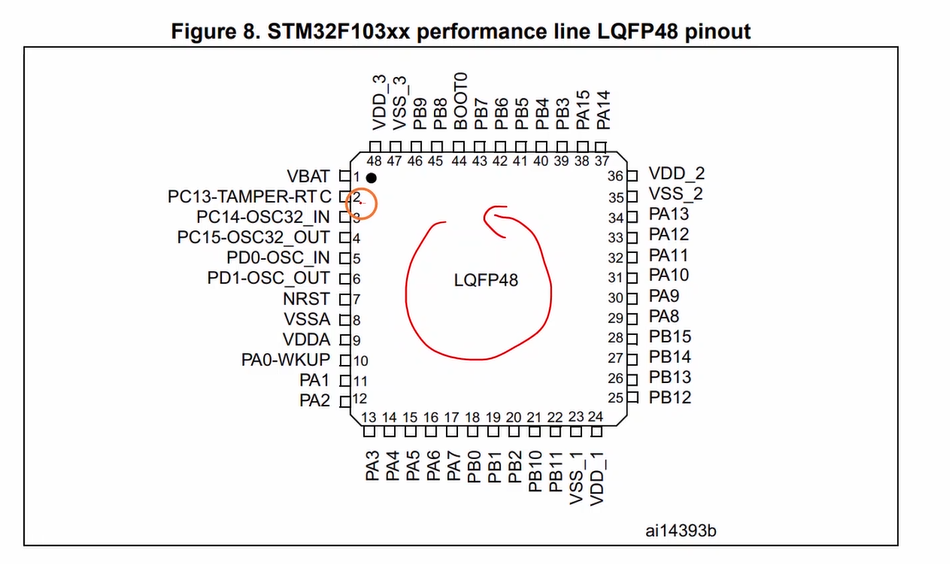

1.在手册中找到单片机的引脚分布图

2.引脚的编号规则

3.特殊引脚的功能和作用

4.常规引脚的命名规则

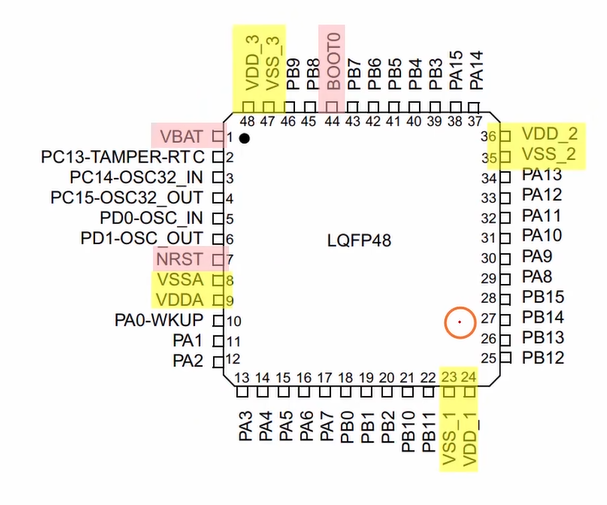

1.在手册中找到单片机的引脚分布图

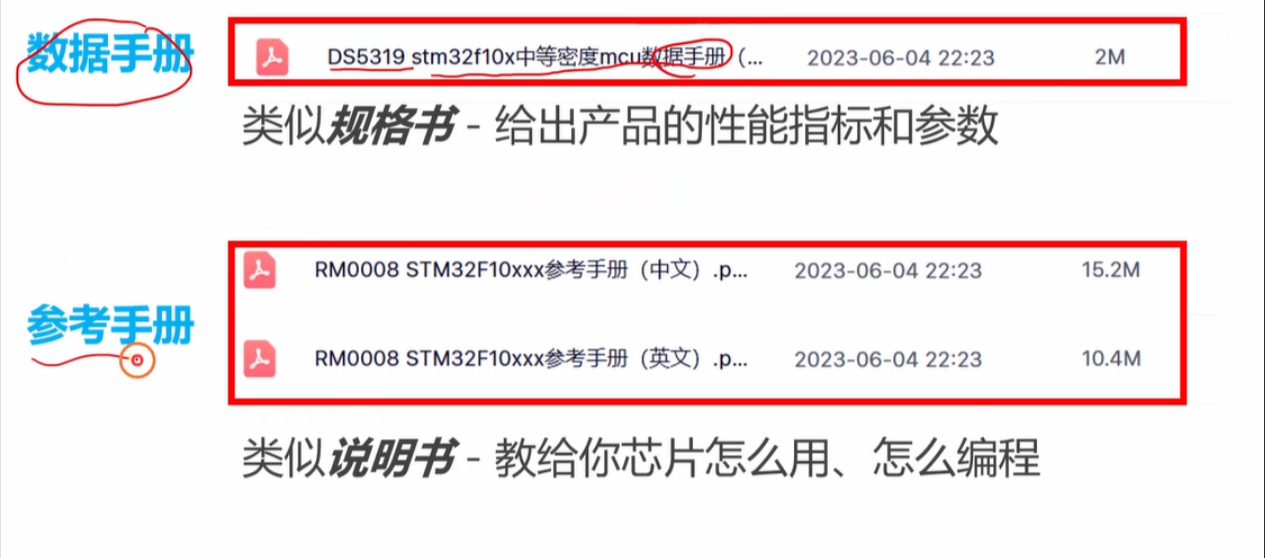

数据手册

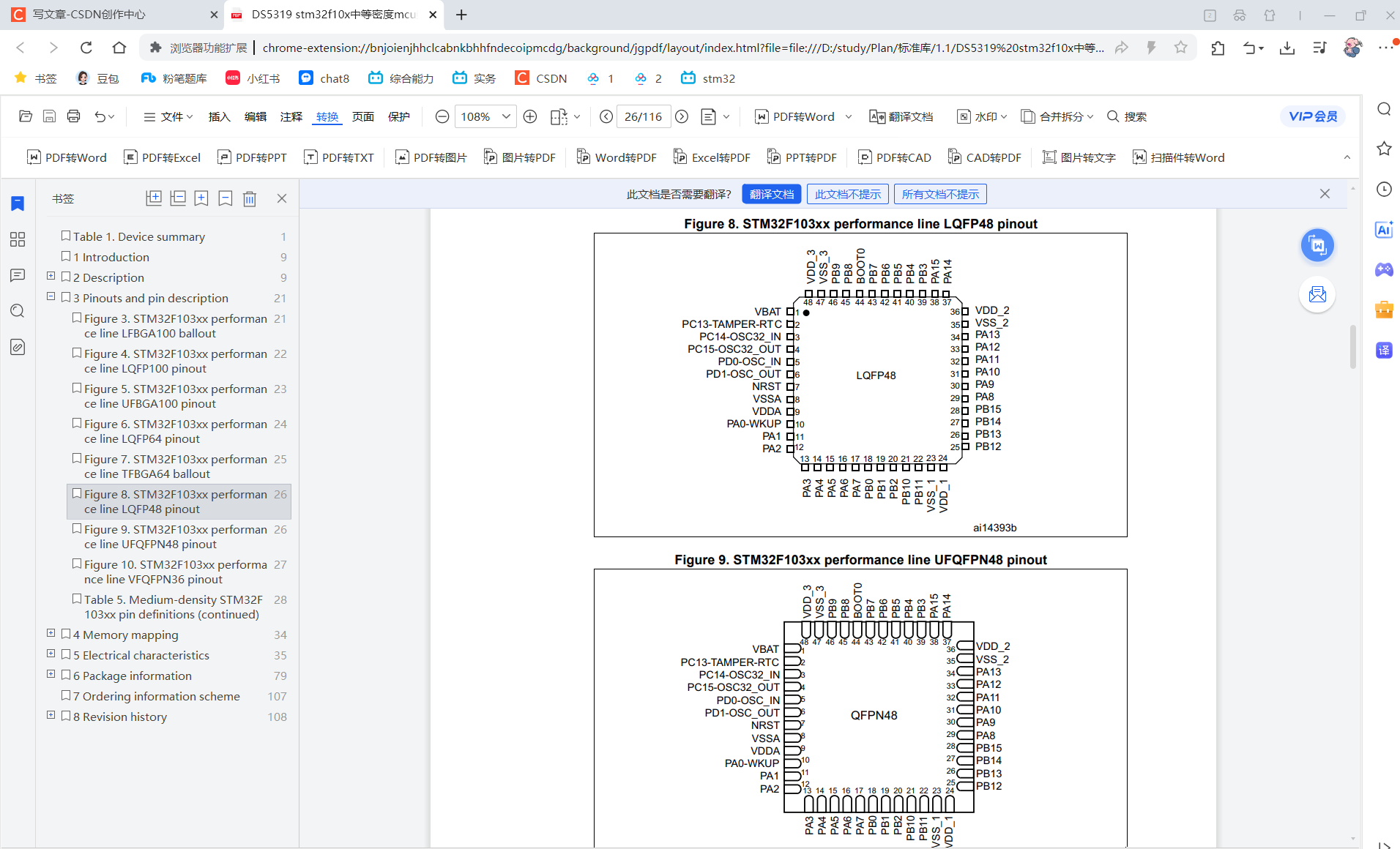

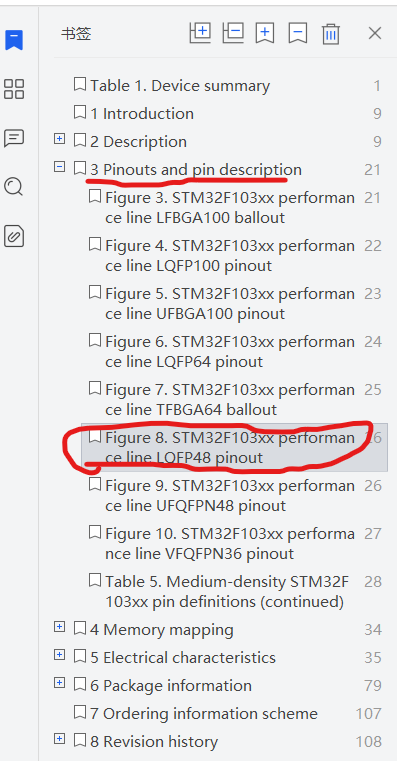

打开数据手册

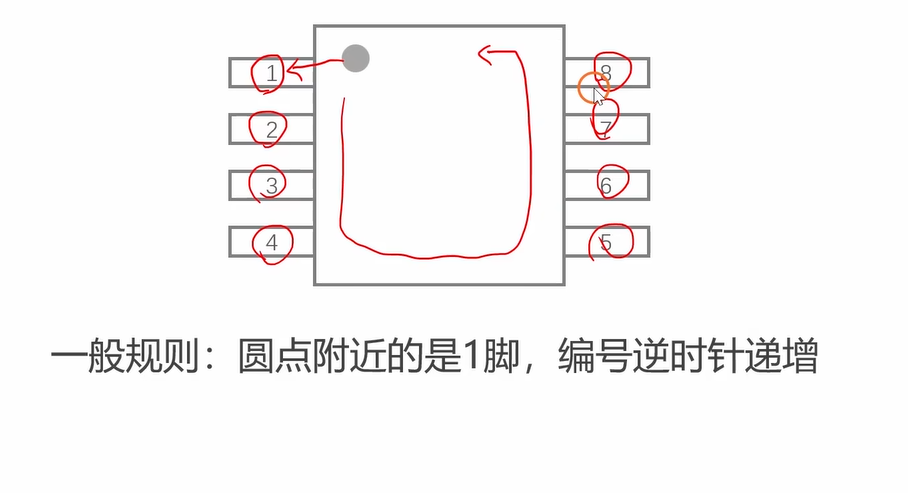

2.引脚的编号规则

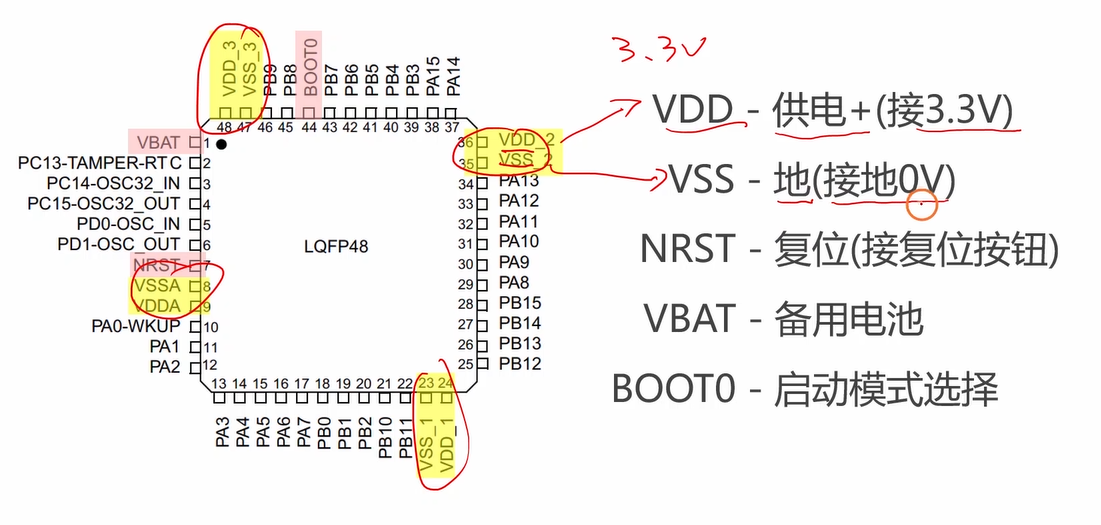

3.特殊引脚的功能和作用

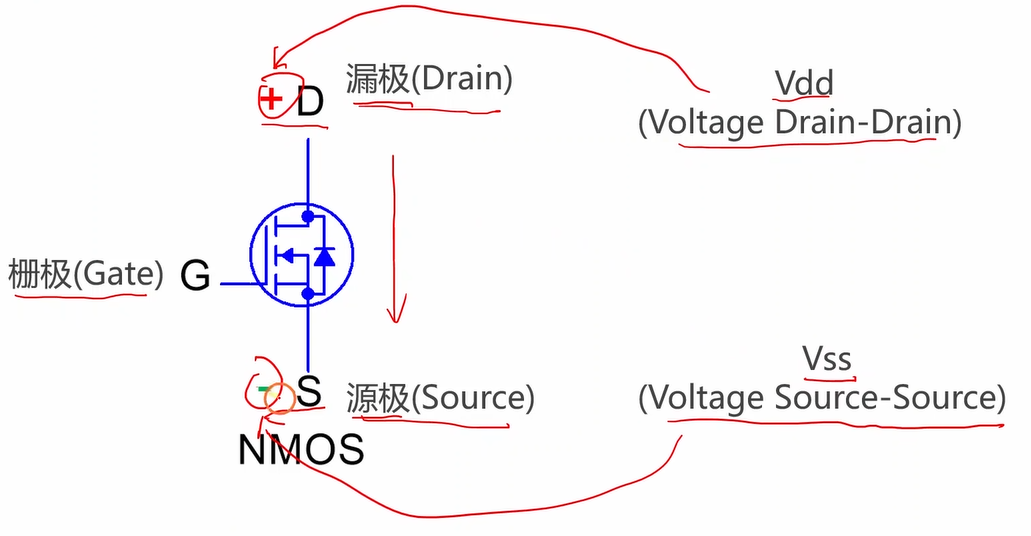

在使用电路的时候，一般VCC表示正极，GND表示地，而在STM32F103C8T6用VDD表示正电压，VSS表示负电压

VBAT备用电池，如果主电源断电之后（VDD VSS)，如果接了备用电池，就会给单片机继续供电

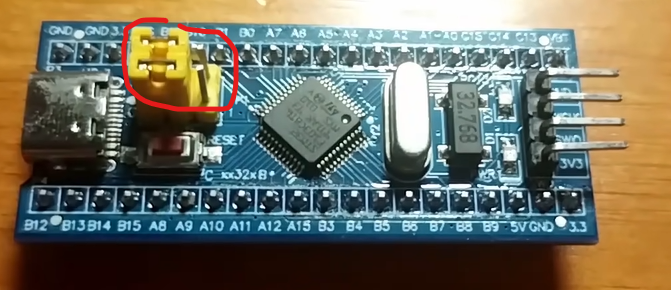

BOOT0启动模式选择 ，通过左右跳帽就可以选择这个芯片的启动模式，左边是BOOT连接低电压，右边是BOOT连接高电压

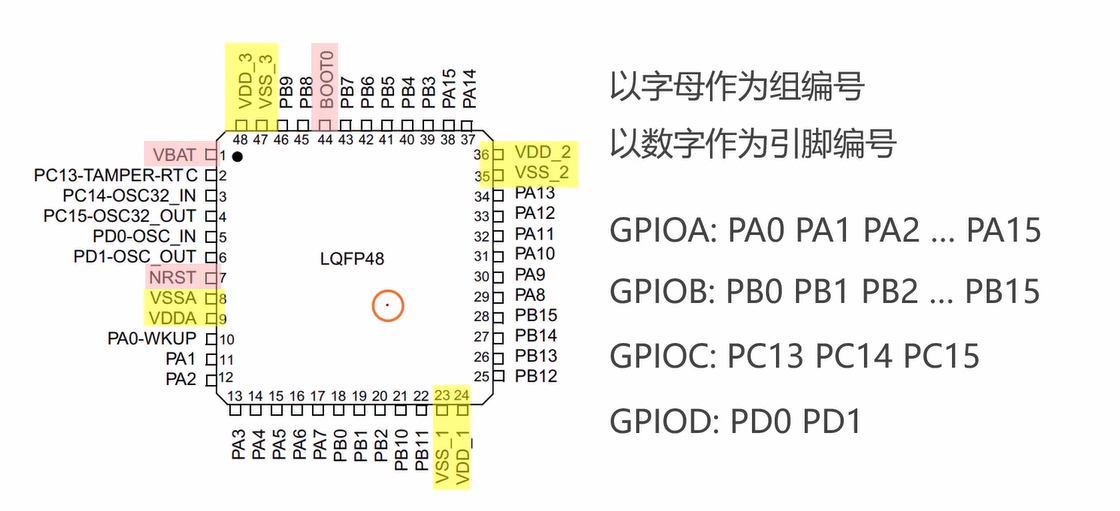

4.常规引脚的命名规则

GPIOA和GPIOB有16个引脚
