在vue3后台项目中使用热力图，并给热力图增加点击选中事件

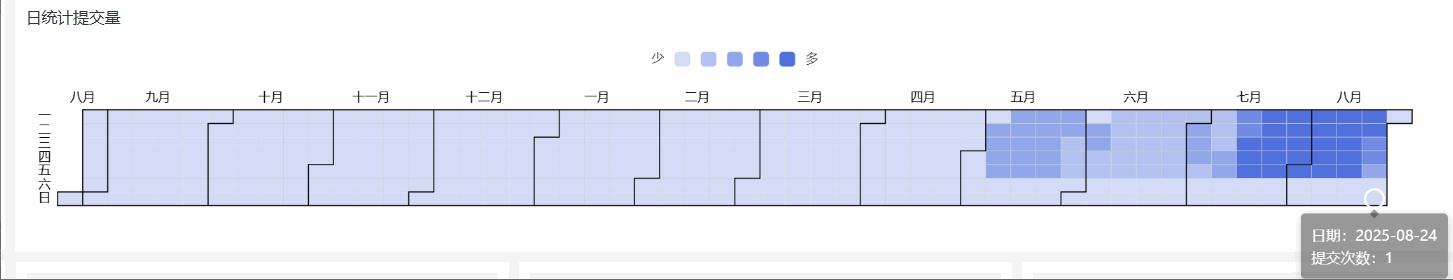

需要实现的效果如上图，主要几个要求点:
1.要求热力图的开始和结束自定义
2.要求热力图的最大值根据接口返回的数据值定义
3.要求初始选中当前日期前一天的日期，同时tooltip 会自动显示昨天的提交次数
4.要求点中那个选中那个日期，同时展示当日的提交次数
使用的组件是echart中的日历图：Examples - Apache ECharts
具体代码：
<template><v-chartref="chartRef":option="chartOption"autoresizetheme="macarons"@click="handleClick"></v-chart>
</template><script setup>
import * as echarts from 'echarts'
import { reactive, watch, ref, nextTick } from 'vue'const props = defineProps({calenderData: {type: Array,required: true}
})const chartRef = ref(null)const chartOption = reactive({tooltip: {formatter: function (p) {return `日期：${p.data[0]}<br/>提交次数：${p.data[1]}`}},visualMap: {min: 0,max: 100, // ✅ 会被动态覆盖type: 'piecewise',orient: 'horizontal',left: 'center',top: 20,text: ['多', '少'],inRange: {color: ['#d4dcf7','#5070dd']}},calendar: {top: 80,left: 30,right: 30,cellSize: ['auto', 13],range: [],itemStyle: { borderWidth: 0.5 },yearLabel: { show: true, color: '#333' },dayLabel: {firstDay: 1,nameMap: ['日', '一', '二', '三', '四', '五', '六']},monthLabel: {nameMap: ['一月','二月','三月','四月','五月','六月','七月','八月','九月','十月','十一月','十二月']}},series: [{type: 'heatmap',coordinateSystem: 'calendar',data: []},{type: 'scatter',coordinateSystem: 'calendar',symbolSize: 18,itemStyle: {color: 'red',borderColor: '#fff',borderWidth: 2},data: []}]
})function handleClick(params) {if (params.componentType === 'series' && params.seriesType === 'heatmap') {const date = params.data[0]chartOption.series[1].data = [[date]]chartRef.value?.dispatchAction({type: 'showTip',seriesIndex: 0,dataIndex: params.dataIndex})}
}watch(() => props.calenderData,async (newVal) => {if (!newVal || newVal.length === 0) returnconst start = newVal[0].dateconst end = newVal[newVal.length - 1].datechartOption.calendar.range = [start, end]chartOption.series[0].data = newVal.map(item => [item.date, item.count])// ✅ 动态设置 visualMap.maxchartOption.visualMap.max = Math.max(...newVal.map(item => item.count)) || 0// ✅ 默认选中昨天const yesterday = new Date()yesterday.setDate(yesterday.getDate() - 1)const yesterdayStr = yesterday.toISOString().slice(0, 10)const index = newVal.findIndex(item => item.date === yesterdayStr)if (index !== -1) {chartOption.series[1].data = [[yesterdayStr]]await nextTick()setTimeout(() => {chartRef.value?.dispatchAction({type: 'showTip',seriesIndex: 0,dataIndex: index})}, 200)}},{ immediate: true, deep: true }
)
</script>
这里 我的这个组件是需要引入父组件中 所以数据calenderData是由父组件传进来的
基本数据格式是：
{ date: '2025-08-18', count: 5 },{ date: '2025-08-19', count: 12 },{ date: '2025-08-20', count: 3 },{ date: '2025-08-21', count: 20 },我这个使用的是一年的数据量比较大，就不展示出来了
核心步骤：
-
日历范围设置
chartOption.calendar.range = [start, end]根据接口返回的第一条数据和最后一条数据，动态生成热力图的范围。
-
热力图数据赋值
chartOption.series[0].data = newVal.map(item => [item.date, item.count])将
{ date, count }转换成 ECharts 所需的二维数组[日期, 数值]。 -
动态最大值设置
chartOption.visualMap.max = Math.max(...newVal.map(item => item.count)) || 0保证颜色深浅映射合理。
-
默认选中昨天
chartOption.series[1].data = [[yesterdayStr]]使用一个额外的 scatter 系列 高亮昨天，并通过
dispatchAction主动触发 tooltip。 -
点击选中功能
在handleClick中获取点击日期，更新 scatter 高亮点，并用dispatchAction展示 tooltip。
其实实现这些功能的主要就是热历图中的配置项。
以下是对这段代码的详细注释，有需要的可以查看
<template> <!-- 模板区域：渲染一个基于 ECharts 的图表组件 --><v-chartref="chartRef" <!-- 通过 ref 获取图表实例，用于后续调用 dispatchAction 等 API -->:option="chartOption" <!-- 绑定 ECharts 配置项（响应式对象） -->autoresize <!-- 容器大小变化时自动触发图表自适应 -->theme="macarons" <!-- 使用 ECharts 的 macarons 主题（需已注册/引入） -->@click="handleClick" <!-- 监听图表上的点击事件（ECharts 事件） -->></v-chart>
</template><script setup>
import * as echarts from 'echarts' // 引入 ECharts 主库（本例主要通过 <v-chart> 使用，但类型/工具函数可能会用到）
import { reactive, watch, ref, nextTick } from 'vue' // 从 Vue 引入响应式工具与生命周期工具const props = defineProps({ // 声明组件接收的 props（<script setup> 语法）calenderData: { // 外部传入的日历数据数组type: Array, // 类型为数组：[{ date: 'YYYY-MM-DD', count: number }, ...]required: true // 必须传入，否则组件无法正常渲染}
})const chartRef = ref(null) // 定义对 <v-chart> 组件的引用，用于获得图表实例（chartRef.value）const chartOption = reactive({ // 定义 ECharts 配置，并用 reactive 包裹使其响应式tooltip: { // 提示框配置：悬浮/显示数据详情formatter: function (p) { // 自定义 formatter，p 为数据点参数return `日期：${p.data[0]}<br/>提交次数：${p.data[1]}` // 将 [日期, 数值] 格式化为多行 HTML}},visualMap: { // 视觉映射：用颜色深浅映射数值大小min: 0, // 颜色映射的最小值（固定为 0）max: 100, // ✅ 会被动态覆盖 // 初始最大值先给个默认值，后续根据数据动态覆盖type: 'piecewise', // 分段型 visualMap（更清晰的档位显示）orient: 'horizontal', // 水平布局left: 'center', // 居中放置top: 20, // 距离容器顶部 20pxtext: ['多', '少'], // 文案：右边代表较多，左边代表较少inRange: { // 数值处于 [min, max] 范围内的样式color: ['#d4dcf7','#5070dd'] // 由浅到深的配色（可根据品牌色调整）}},calendar: { // 日历坐标系配置top: 80, // 日历距离容器顶部 80px（给 visualMap 腾位置）left: 30, // 左边距right: 30, // 右边距cellSize: ['auto', 13], // 单元格尺寸：宽自适应，高 13px（可按需求调）range: [], // 显示的日期范围（将由数据动态设置为 [start, end]）itemStyle: { borderWidth: 0.5 }, // 每个日期单元格的边框样式yearLabel: { show: true, color: '#333' }, // 年份标签样式dayLabel: { // 星期标签配置firstDay: 1, // 一周起始日：1 代表周一nameMap: ['日', '一', '二', '三', '四', '五', '六'] // 自定义星期名称},monthLabel: { // 月份标签配置nameMap: [ // 自定义月份中文名称'一月','二月','三月','四月','五月','六月','七月','八月','九月','十月','十一月','十二月']}},series: [ // 系列（图形）配置：这里使用两个系列叠加{type: 'heatmap', // 第一层：热力图（根据 count 显示颜色深浅）coordinateSystem: 'calendar', // 使用日历坐标系data: [] // 数据格式为 [[date, count], ...]（将由 watch 动态赋值）},{type: 'scatter', // 第二层：散点图（用于高亮选中的某一天）coordinateSystem: 'calendar', // 同样使用日历坐标系，与热力图重叠symbolSize: 18, // 高亮点的尺寸itemStyle: { // 高亮点样式color: 'red', // 点的填充色（明显一些）borderColor: '#fff', // 白色描边，增强突出感borderWidth: 2 // 描边宽度},data: [] // 数据格式为 [[date]]（单值散点，表示某天）}]
})function handleClick(params) { // 图表点击事件处理函数（来自 @click）if (params.componentType === 'series' && // 仅在点击的是系列图形（排除坐标轴等）params.seriesType === 'heatmap') { // 并且是热力图的格子时生效const date = params.data[0] // 从被点击的数据中取出日期（[date, count] 的第 0 项）chartOption.series[1].data = [[date]] // 更新 scatter 系列为当前日期，实现“高亮选中”chartRef.value?.dispatchAction({ // 主动触发 ECharts 的动作（显示 tooltip）type: 'showTip', // 动作类型：显示提示框seriesIndex: 0, // 指向第 0 个系列（heatmap），因为 tooltip 数据在热力图上dataIndex: params.dataIndex // 指定被点击的数据索引，从而展示对应的提交次数})}
}watch( // 监听 calenderData 的变化（含初始化）() => props.calenderData, // 侦听源：父组件传入的数据async (newVal) => { // 回调：当新数据到来时更新图表if (!newVal || newVal.length === 0) return // 容错：无数据则不处理const start = newVal[0].date // 假定数据已按时间升序：第一条为开始日期const end = newVal[newVal.length - 1].date // 最后一条为结束日期chartOption.calendar.range = [start, end] // 设置日历显示范围为 [start, end]chartOption.series[0].data = newVal.map(item => [item.date, item.count]) // 将数据转为 [[date, count]] 供热力图使用// ✅ 动态设置 visualMap.maxchartOption.visualMap.max = Math.max(...newVal.map(item => item.count)) || 0 // 计算 count 最大值，映射到颜色深浅；空数组时回退 0// ✅ 默认选中昨天const yesterday = new Date() // 获取当前本地时间yesterday.setDate(yesterday.getDate() - 1) // 日期回退 1 天（得到“昨天”）const yesterdayStr = yesterday.toISOString().slice(0, 10) // 转为 YYYY-MM-DD（注意：toISOString 基于 UTC，跨时区可能早/晚一天）const index = newVal.findIndex(item => item.date === yesterdayStr) // 在数据中查找昨天对应的索引if (index !== -1) { // 如果数据里确实包含昨天chartOption.series[1].data = [[yesterdayStr]] // 用 scatter 高亮昨天await nextTick() // 等待 DOM & 图表下一次更新完成，确保实例可用setTimeout(() => { // 再稍微延迟，避免立即触发导致 tooltip 不出现chartRef.value?.dispatchAction({ // 主动展示昨天的数据提示type: 'showTip', // 显示 tooltipseriesIndex: 0, // 指向热力图系列dataIndex: index // 指定昨天在数据中的索引})}, 200) // 200ms 的经验延时（可按实际情况微调）}},{ immediate: true, deep: true } // 配置：立即执行一次（用于首屏渲染）+ 深度侦听（数组/对象内部变更）
)
</script>
