【51单片机】【protues仿真】基于51单片机数码管温度报警器系统

news 2025/8/26 12:14:35

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能1、数码管显示

2、按键设置阈值
3、温度高于上限或低于下限声光警报

二、使用步骤

51单片机数码管温度报警器系统是一种基于8051架构微控制器的环境监测装置，通过温度传感器采集数据并在数码管上实时显示，通过通过独立按键（通常3个）调整上下限阈值，支持掉电保存功。当温度超限时，蜂鸣器鸣响且LED闪烁，部分设计联动风扇或加热器进行温度控制。

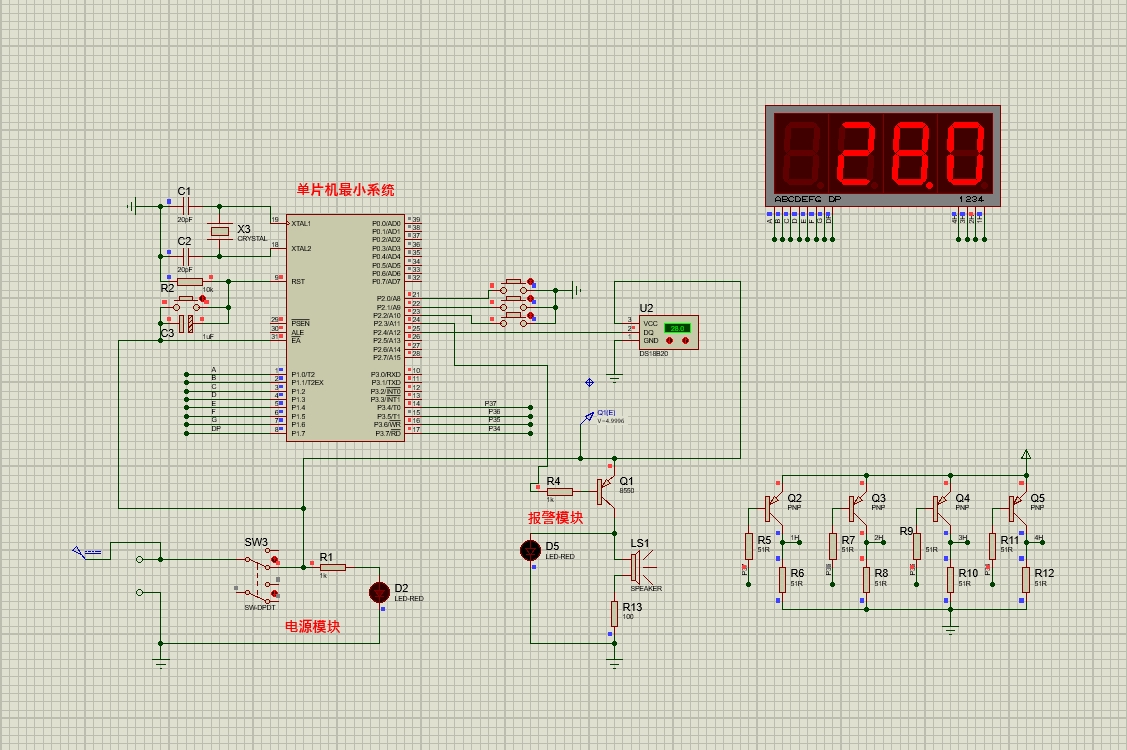

三、硬件资源

1、51单片机核心模块
2、按键模块
3、温度传感器
4、蜂鸣器模块
5、指示灯模块
6、数码管显示模块

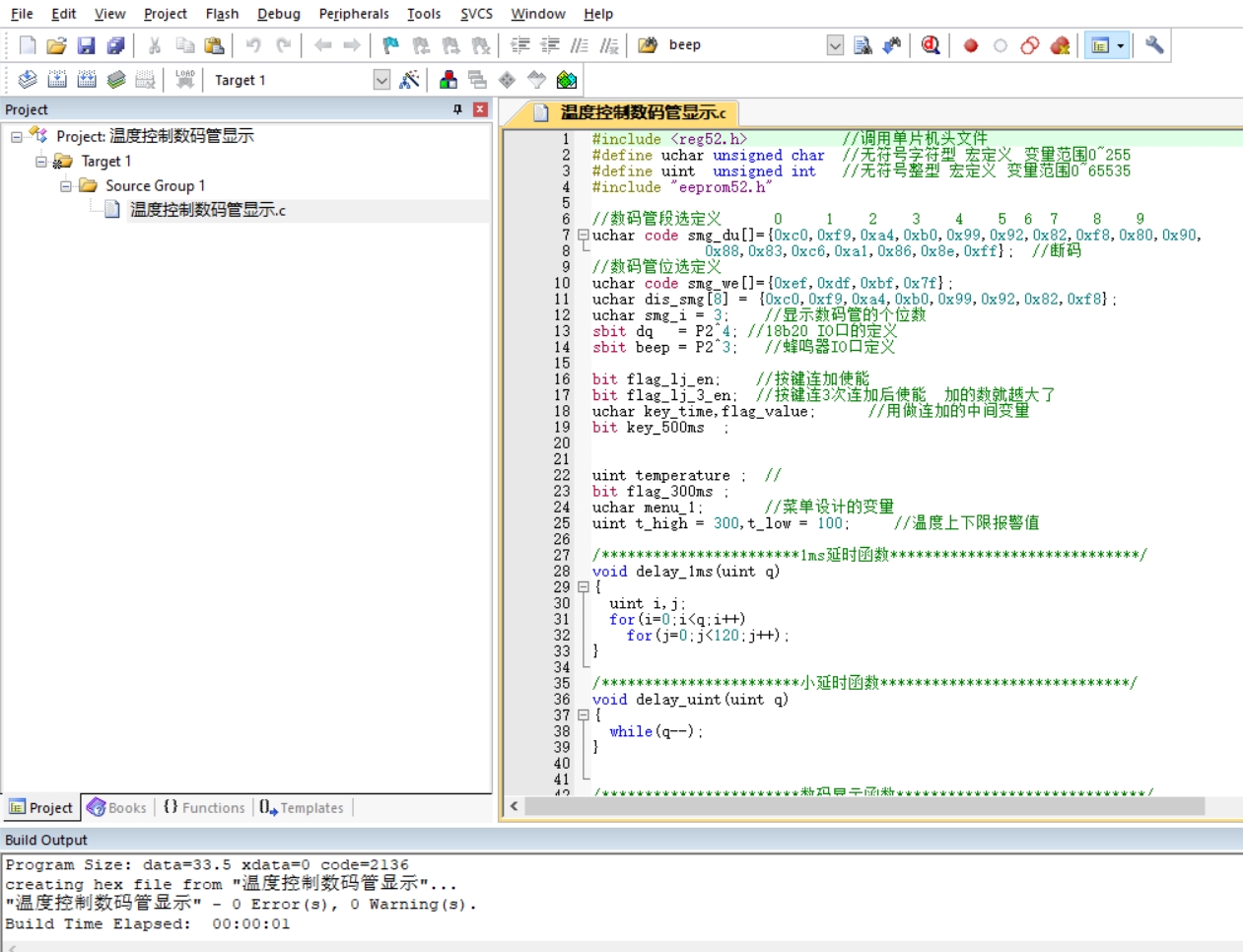

四、软件设计

#include <reg52.h>   //调用单片机头文件
#define uchar unsigned char //无符号字符型宏定义   变量范围0~255
#define uint unsigned int   //无符号整型宏定义   变量范围0~65535
#include "eeprom52.h"

//数码管段选定义 0 1 2 3 4 5   6   7   8   9
uchar code smg_du[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,
                   0x88,0x83,0xc6,0xa1,0x86,0x8e,0xff};   //断码
//数码管位选定义
uchar code smg_we[]={0xef,0xdf,0xbf,0x7f};
uchar dis_smg[8] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8};
uchar smg_i = 3; //显示数码管的个位数
sbit dq = P2^4;   //18b20 IO口的定义
sbit beep = P2^3; //蜂鸣器IO口定义

bit flag_lj_en; //按键连加使能
bit flag_lj_3_en; //按键连3次连加后使能加的数就越大了
uchar key_time,flag_value; //用做连加的中间变量
bit key_500ms ;

uint temperature ; //
bit flag_300ms ;
uchar menu_1; //菜单设计的变量
uint t_high = 300,t_low = 100; //温度上下限报警值

/***********************1ms延时函数*****************************/
void delay_1ms(uint q)
{
   uint i,j;
   for(i=0;i<q;i++)
       for(j=0;j<120;j++);
}

/***********************小延时函数*****************************/
void delay_uint(uint q)
{
while(q--);
}

/***********************数码显示函数*****************************/
void display()
{
   static uchar i;
   i++;
   if(i >= smg_i)
       i = 0;
   P1 = 0xff;           //消隐
   P3 = smg_we[i];          //位选
   P1 = dis_smg[i];       //段选

}

/******************把数据保存到单片机内部eepom中******************/
void write_eeprom()
{
   SectorErase(0x2000);
   byte_write(0x2000, t_high % 256);
   byte_write(0x2001, t_high / 256);
   byte_write(0x2002, t_low % 256);
   byte_write(0x2003, t_low / 256);
   byte_write(0x2055, a_a);
}

/******************把数据从单片机内部eepom中读出来*****************/
void read_eeprom()
{
   t_high = byte_read(0x2001);
   t_high <<= 8;
   t_high |= byte_read(0x2000);
   t_low = byte_read(0x2003);
   t_low <<= 8;
   t_low |= byte_read(0x2002);
   a_a = byte_read(0x2055);
}

/**************开机初始化保存的数据*****************/
void init_eeprom()
{
   read_eeprom();       //先读
   if(a_a != 1)       //新的单片机初始单片机内问eeprom
   {
       t_high = 300;
       t_low = 100;
       a_a = 1;
       write_eeprom();   //保存数据
   }
}

/****************主函数***************/
void main()
{
   beep = 0;       //开机叫一声
   delay_1ms(150);
   P0 = P1 = P2 = P3 = 0xff;
   temperature = read_temp();       //先读出温度的值
   init_eeprom(); //开始初始化保存的数据
   delay_1ms(650);
   temperature = read_temp();       //先读出温度的值
   dis_smg[0] = smg_du[temperature % 10];   //取温度的小数显示
   dis_smg[1] = smg_du[temperature / 10 % 10] & 0x7f; //取温度的个位显示
   dis_smg[2] = smg_du[temperature / 100 % 10] ;   //取温度的十位显示
   time_init(); //初始化定时器
   while(1)
   {
       key();                   //按键程序
       if(key_can < 10)
       {
           key_with();           //设置报警温度
       }
       if(flag_300ms == 1)   //300ms 处理一次温度程序
       {
           flag_300ms = 0;
           temperature = read_temp();   //先读出温度的值
           clock_h_l(); //报警函数
           if(menu_1 == 0)
           {
               smg_i = 3;
               dis_smg[0] = smg_du[temperature % 10];   //取温度的小数显示
               dis_smg[1] = smg_du[temperature / 10 % 10] & 0x7f; //取温度的个位显示
               dis_smg[2] = smg_du[temperature / 100 % 10] ;   //取温度的十位显示
           }
       }
   }
}
