分库分表系列-核心内容

前言

本文介绍分库分表的常用解决方案以及设计.
如果是第一次了解分库分表,建议先看一下系列中的上一篇内容后再来看.

分库分表的常用解决方案

垂直切分

垂直切分是按照业务维度进行拆分，将不同业务的数据分流到不同的数据库或表中。
就像“切蛋糕”一样，把不同功能的模块分到不同的服务器上。

垂直分库

将用户相关的表放入user_db，订单相关的表放入order_db，商品相关的表放入product_db。

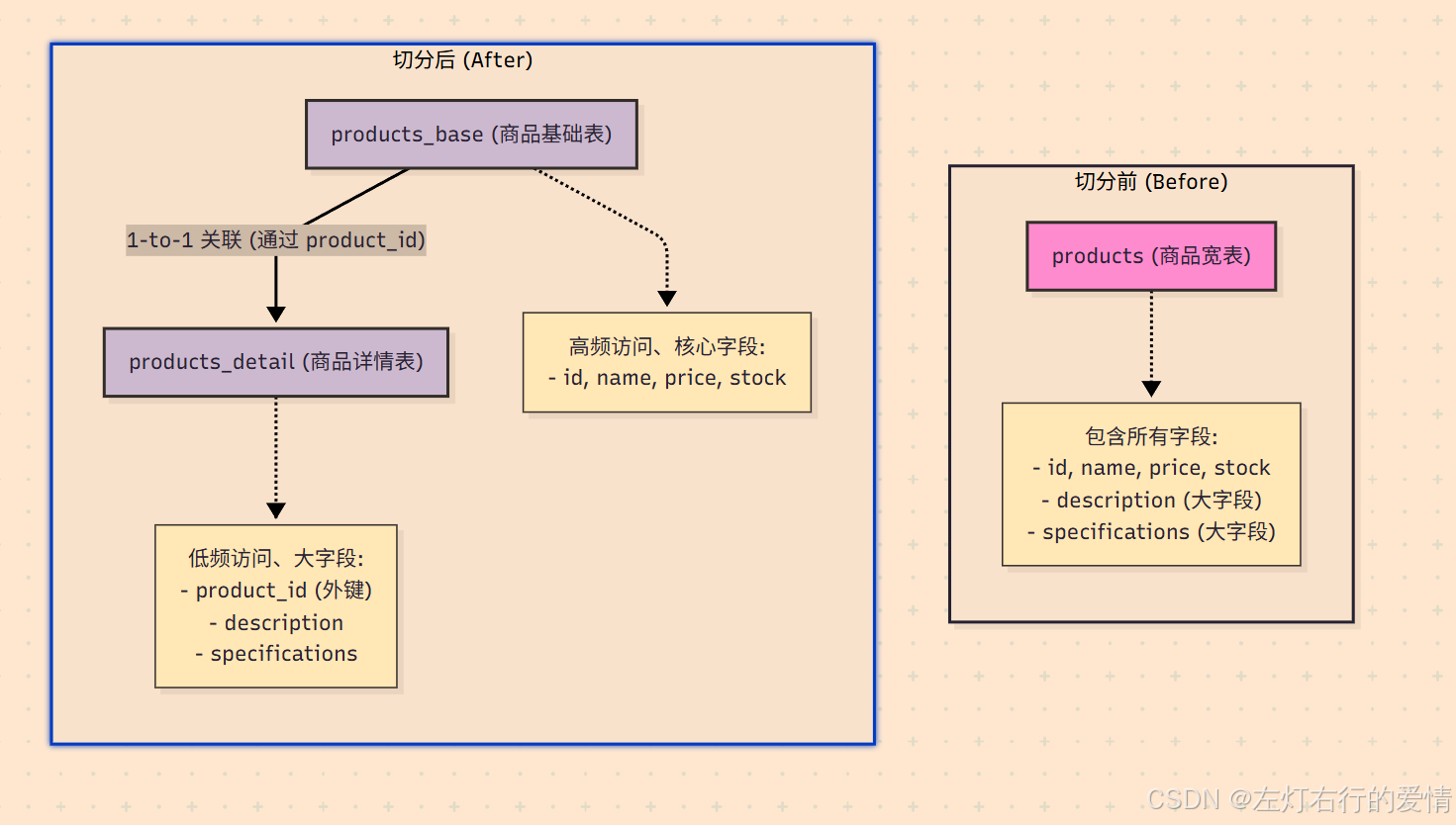

垂直分表

核心思想：
将一个列非常多（“宽表”）的表，按照列的相关性、访问频率或大小，拆分成多个列较少（“窄表”）的表。
这些拆分后的表通常通过一对一（1-to-1）的关系关联起来。

典型场景：
在电商的 products (商品) 表中，有些字段如 id, name, price (商品ID、名称、价格) 会被频繁查询（例如商品列表页），而另一些字段如 description (商品详情，可能是很长的HTML文本) 或 specifications (规格参数，可能是JSON) 只在用户点击进入商品详情页时才需要加载，而且它们占用的存储空间很大。
将这两类字段放在同一张表里，会导致：

1. 查询列表页（只需要 id, name, price）时，数据库的IO操作会扫描包含 description 等大字段的数据页，效率降低。
2. 缓存利用率低，因为大字段占用了宝贵的内存空间。
   因此，我们可以进行垂直分表。

切分后的工作流程：

用户浏览商品列表页：
应用只需要查询 products_base 表，返回大量商品的核心信息。这个查询会非常快，因为表更窄，同样的数据页可以容纳更多的行。

用户点击某个商品，查看详情：
应用先根据 product_id 从 products_base 表获取基础信息，然后用同一个 product_id 再去 products_detail 表获取详细描述和规格参数，最后将两部分数据组合起来展示给用户。

垂直切分的优缺点

优点：

1. 业务逻辑清晰，耦合度降低。
2. 不同业务的压力被隔离，互不影响。
3. 可以针对不同业务库做针对性的优化。

缺点：

1. 无法解决单表数据量过大的问题（例如order_db里的orders表依然会很大）。
2. 涉及多业务的查询（JOIN）需要通过应用层逻辑或分布式事务来解决，变得复杂。

---

水平切分

水平切分是当垂直切分后，某个业务的单表数据量依然巨大时（如订单表），按照一定的规则将这张表的数据行（rows）分散到多个结构相同的表中。
这些表可以分布在同一个库（分表），也可以分布在不同的库（分库分表）。

水平分库

将单表的数据切分到多个数据库服务器上去,每个服务器具有相应的库表,每个库的结构都一样,只是表中的数据集合不同.
这种方式可以缓解单机和单裤的性能瓶颈,网络IO,连接数等硬件资源的限制.

切分前

切分后

图示解读：

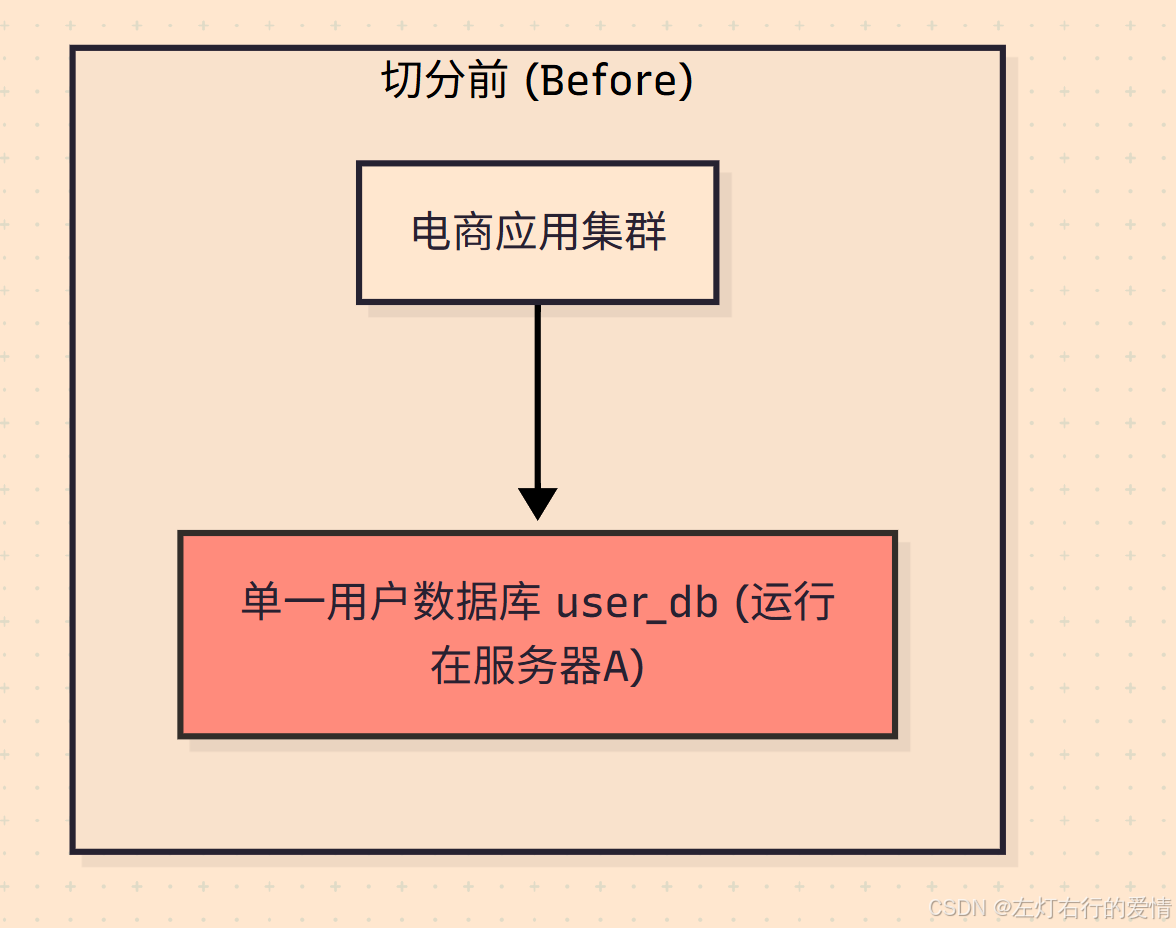

切分前：
所有应用服务器都连接到同一个 user_db 数据库，该数据库所在的服务器A承受了全部的压力。

切分后：

• 引入了分片中间件（Sharding Middleware），它对应用层是透明的。
• 当一个针对 user_id = 8866 的请求到达时，中间件会根据预设的路由规则（user_id % 2）进行计算。
• 计算结果为 0，因此中间件只会将这个请求转发到 user_db_0（运行在服务器A）。
• 同理，如果一个 user_id 为奇数的请求过来，它将被转发到 user_db_1（运行在服务器B）。

水平分表

单个数据库中,根据一定规则将一个大的数据表切割成多个具有相同结构的小表,每个小表存储原始表一部分内容.
往往应对的是单表数据过大而导致的查询或写入慢等问题.
但是因为表还是在一个数据库中,所以数据库级别的操作还是有IO瓶颈的.

水平切分的优缺点

优点：

• 直接解决了单表数据量过大的问题。
• 理论上可以无限扩展（增加服务器节点）。
  缺点：
• 引入了数据路由（Routing）的复杂性，应用需要知道一条数据应该去哪个库/表。
• 跨分片的数据查询、统计、排序等操作变得非常困难。
• 会引入分布式事务、全局唯一ID等技术难题。

分库分表的算法

决定“一条数据究竟应该去哪个库/表”的核心——分片算法 (Sharding Algorithm)。
这些算法主要解决的是数据路由 (Data Routing) 的问题。

hash分片

这是最常用的一类算法，核心思想是将分片键（Sharding Key）通过哈希函数转换成一个数值，再根据这个数值决定数据分布。

取模算法 (Modulo Sharding)

• 核心思想：对一个数值型的分片键进行取模运算。这是最简单、最经典的哈希算法。
• 算法逻辑：shard_index = sharding_key % N
  • sharding_key：分片键，必须是数值类型（如 user_id, order_id）。
  • N：分库或分表的总数量。

举例：
4个库，user_id = 8866。8866 % 4 = 2，所以该用户的数据路由到第2个库。
优点：

• 算法简单，实现成本低。
• 数据分布非常均匀，不容易出现数据倾斜。

缺点：

• 扩容是灾难性的。一旦分片数量 N 发生变化（例如从4个库扩容到5个库），几乎所有的数据都需要根据新的取模规则重新计算和迁移（即rehash），成本极高。

适用场景：
业务规模相对稳定，在可预见的未来内分片数量不会频繁变动的场景

一致性哈希算法

传统哈希的痛点：牵一发而动全身，缺乏对动态扩缩容的适应性。

一致性哈希通过一个巧妙的设计，将“全体起立”变成了“局部调整”。

它的核心思想是构建一个哈希环 (Hash Ring)。

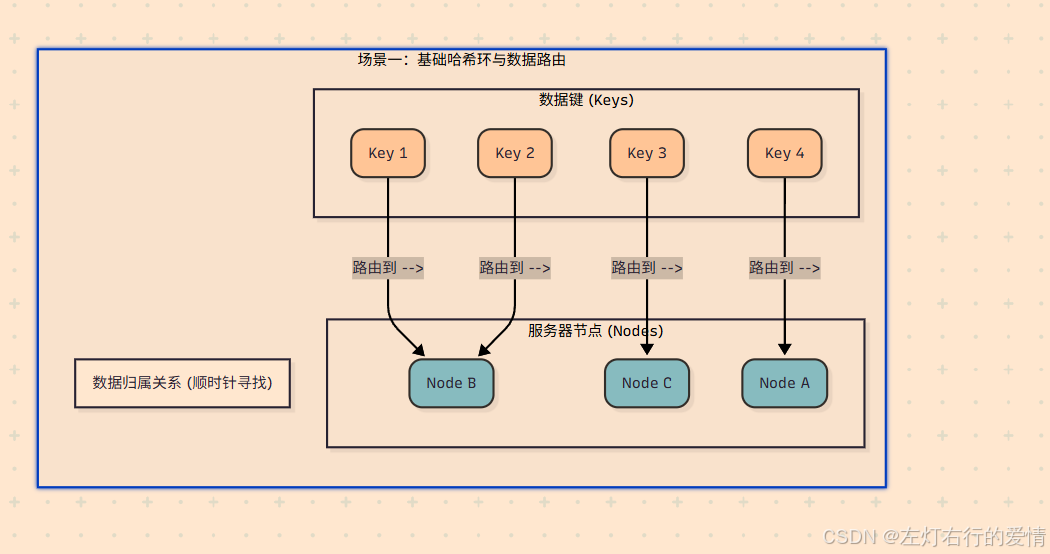

下图展示了3个服务器节点（Node A, B, C）和4个数据键（Key 1-4）在哈希环上的分布与归属关系。

• 构建哈希环：
  首先，想象一个巨大的、闭合的圆环。这个环代表了所有可能的哈希值，例如从 0 到 2 ^32−1。
  这个环的范围是固定的，与服务器数量无关。

• 服务器（节点）上环：
  将每一台服务器（例如根据其IP地址或主机名）进行哈希计算，得到一个哈希值，然后将这个服务器“放置”在环上对应值的位置。

• 数据（键）上环与寻址：
  当一个数据键（比如user_id）需要存储时，同样对这个键进行哈希计算，得到它在环上的位置。然后，从这个数据键的位置开始，顺时针方向寻找，遇到的第一个服务器节点，就是该数据应该存储的目标节点。

一致性哈希如何解决扩容问题？

场景一：增加一台服务器 (Node D)
假设我们在 Node B 和 Node C 之间增加了一台新的服务器 Node D。

影响范围：
观察上图，只有那些哈希值落在 Node B 和新加入的 Node D 之间的键（上图中的 Key 5）受到了影响。

数据迁移：
在 Node D 加入之前，这些键本来是归 Node C 管理的（顺时针找到的第一个节点是C）。现在 Node D 加入了，它们顺时针找到的第一个节点变成了 D。因此，只需要将这一小部分数据从 Node C 迁移到 Node D 即可。

其他节点：
Node A 和 Node B 所管辖的数据完全不受影响，无需任何迁移。

此图演示了当我们在 Node B 和 Node C 之间增加一个新节点 Node D 时，数据路由和迁移是如何发生的。

场景二：移除一台服务器 (Node B)
假设 Node B 因为故障下线了。

**影响范围：**之前所有应该存储在 Node B 上的数据（例如 Key 4），现在从它们的位置出发顺时针寻找，遇到的第一个节点将变成 Node C。

**数据迁移：**因此，只需要将原属于 Node B 的所有数据，全部迁移到 Node C 即可。

**其他节点：**Node A 所管辖的数据同样不受任何影响。

**结论：**无论增加还是删除节点，一致性哈希都只影响环上相邻的一小部分数据，最大限度地抑制了数据迁移的规模。

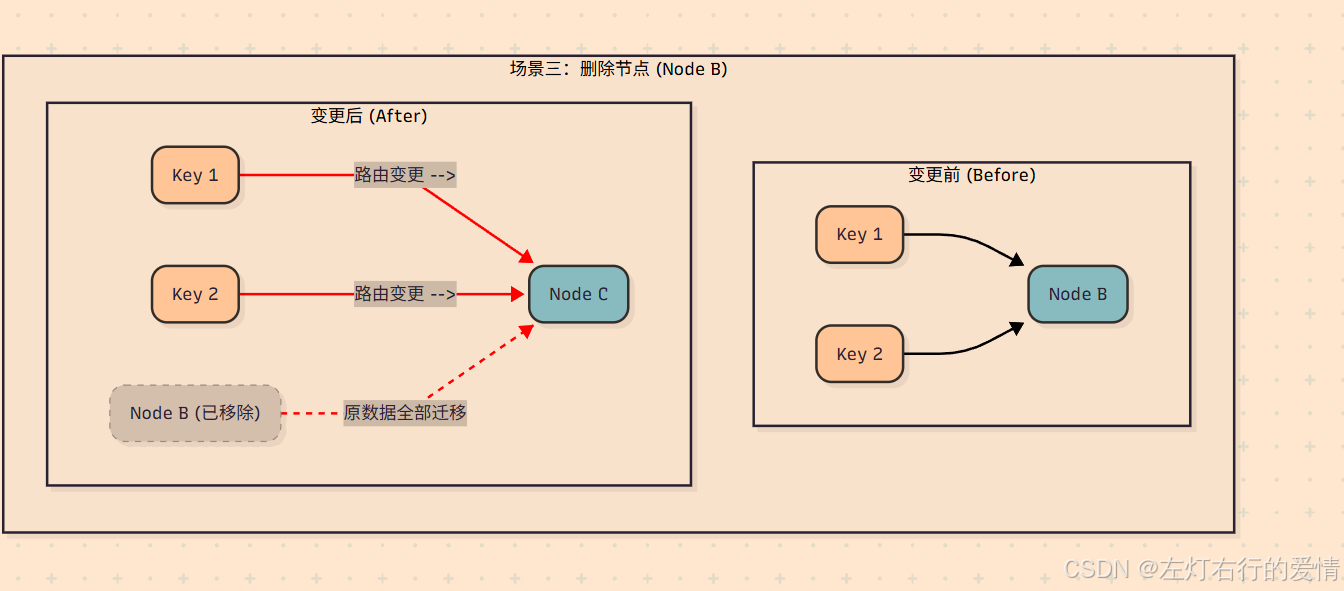

此图演示了当 Node B 因故障下线时，数据路由和迁移是如何发生的。
核心逻辑：
原属于 Node B 的所有数据（Key 1, Key 2），其路由会“顺延”到环上的下一个节点，即 Node C。

范围算法

这类算法根据分片键的数值范围来划分数据。

基于数值区间的范围分片

核心思想：
设定一系列的数值区间，每个区间对应一个分片。

算法逻辑：
IF sharding_key >= range_start AND sharding_key < range_end THEN goto shard_X

举例：
按 user_id 分片。

• user_id 在 [1, 100万] -> user_db_0
• user_id 在 [100万+1, 200万] -> user_db_1
• …

优点：

• 扩容非常方便。 只需增加一个新的区间和对应的分片即可，完全不需要移动历史数据。
• 范围查询性能好。 例如查询 user_id 在150万到160万之间的所有用户，可以快速定位到 user_db_1，无需扫描所有分片。

缺点：

• **容易产生数据热点和倾斜。**如果分片键是自增ID，那么所有新的写入请求都会集中在最后一个分片上，导致该分片压力巨大。
• 适用场景： 数据可以被明确地、均匀地划分区间的场景。经常需要进行范围查询的业务。

以时间维度来

核心思想：
按年、按季度、按月、按天等时间维度来切分数据。

算法逻辑：
从时间戳类型的分片键中提取出年、月等信息来决定表名。

举例：
订单表按月分表。

• 2025年8月的订单 -> orders_2025_08
• 2025年9月的订单 -> orders_2025_09

优点：

• 逻辑清晰，符合业务直觉。
• 天然具备“冷热数据”分离的特性，便于管理和归档历史数据。
• 扩容简单，时间向前走，自动创建新表即可。

缺点：

• 存在明显的写入热点。所有当前的新订单都会写入到最新的表中，对该表压力很大。
• 适用场景：时间序列数据，如订单、日志、流水、聊天记录等。

查表分片

也称为目录分片 (Directory-Based Sharding)，它引入了一个中间层来管理映射关系。

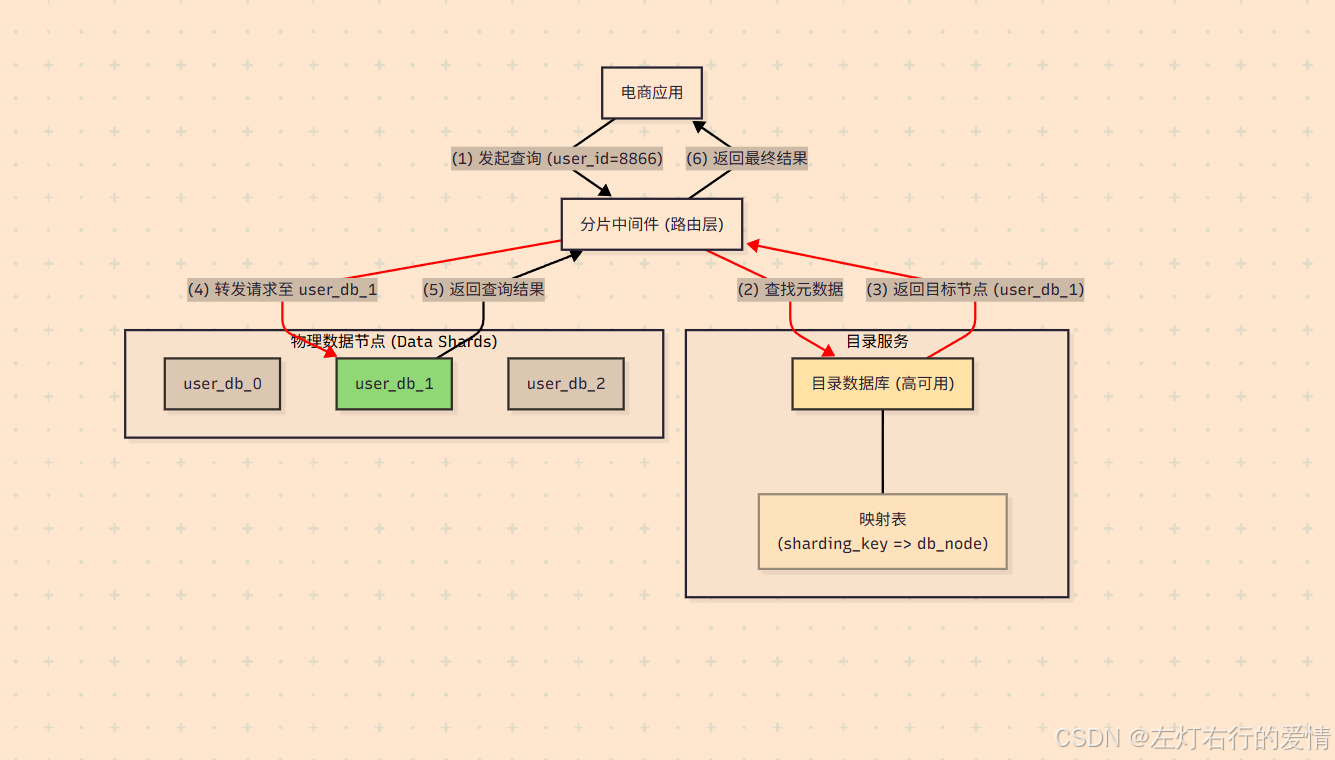

映射表算法
核心思想：
建立一个独立的映射表（或配置中心），专门存储分片键与分片位置的对应关系。

算法逻辑：

1. 接收到请求后，根据分片键 sharding_key 去查询映射表。
2. 从映射表中获取该键对应的 shard_index。
3. 将请求路由到 shard_index 指向的物理分片。

举例：
一个user_location_map表记录了每个user_id所在的数据库节点。

优点：

• 极其灵活。可以随意定义路由规则，甚至可以为每个用户单独指定分片。
• 扩容和数据迁移非常方便，只需迁移完数据后，更新映射表中的记录即可，对应用层无感。

缺点：

• 每次请求都需要额外进行一次（或多次）查询，有性能开销。
• 映射表本身会成为新的单点故障和性能瓶颈，需要为它设计高可用方案。

适用场景：
对灵活性和扩容便利性要求极高的场景，例如多租户（SaaS）平台，可以为不同租户灵活分配和迁移数据。

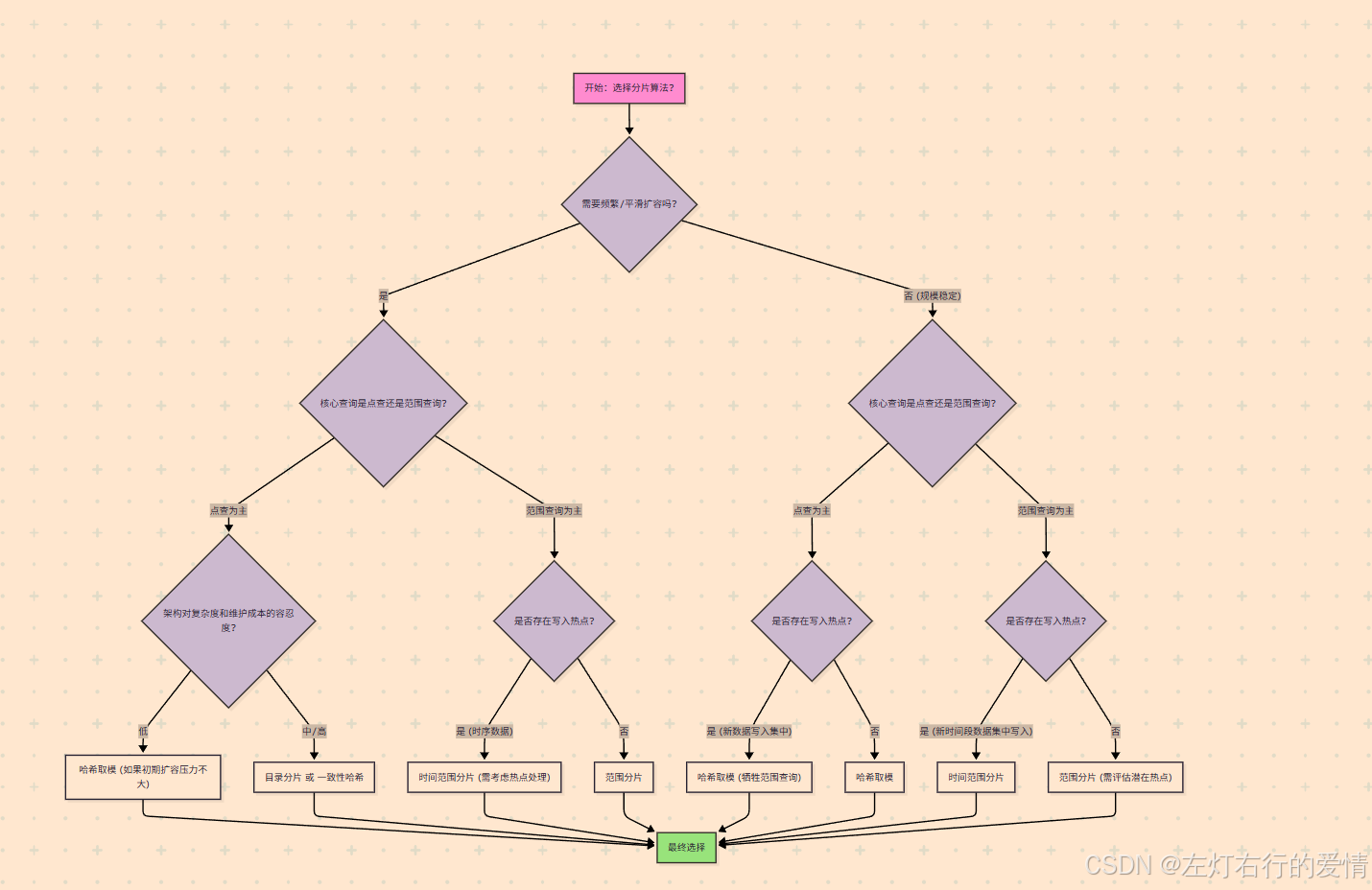

如何选择分片算法?

真实业务场景下,我们选择合适分片方式需要考虑一些内容:

• 综合考虑业务数据规模,数据特性,查询和写入模式,以及系统扩展性等因素.
• 充分结合各种分片方式的优缺点,看哪种方式的优点更适合当下业务场景,同时又能有效规避他的缺点.

第一步（也是最重要的一步）：选择合适的分片键 (Sharding Key)

必须先选定用于分片的字段，即分片键。这是地基，如果地基选错了，再好的算法也无济于事。

一个优秀的分片键应具备以下特点：

查询驱动 (Query-Driven)：
分片键必须出现在绝大多数关键查询的 WHERE 条件中。否则，当查询不带分片键时，中间件不知道数据在哪，只能将查询广播到所有分片，进行全表扫描后再聚合结果，这会造成“分片灾难”。

高基数性 (High Cardinality)：
分片键的取值范围应该足够大，足够分散。例如，user_id、order_id 是很好的分片键，而gender（性别）、city（城市，如果大部分用户集中在一两个城市）则是不合格的分片键，因为它们会导致严重的数据倾斜。

均匀分布 (Even Distribution)：
分片键的值最好能均匀地分布到各个分片中，避免产生数据热点。

选定分片键后，我们再根据业务诉求来选择算法。

第二步：根据几个核心问题来选择算法

问题一：“我的业务需要频繁或平滑地扩容吗？”

这是决定算法方向的第一个，也是最重要的问题。
如果是:
说明业务处于高速增长期，未来需要不断增加数据库服务器来应对压力，那么“扩容成本”就是我们首要考虑的因素。

算法推荐：
目录分片 (Directory-Based)：
灵活性最高。通过更新映射关系，可以实现非常平滑、精细化的数据迁移和扩容，对业务影响最小。
一致性哈希 (Consistent Hashing)：
为扩容而生。其核心优势就是在增删节点时，只需迁移少量数据，成本远低于取模算法。
范围分片 (Range)：
扩容也很简单，只需增加新的数据区间和节点即可，无需移动历史数据。

如果否:
说明业务规模相对稳定，几年内分片数固定。
如果系统规模可预测，或者是一次性投入，未来几乎不会增减服务器数量。
算法推荐：
哈希取模 (Modulo)：
简单高效。在这种场景下，它扩容难的缺点可以忽略不计，而其数据分布均匀、实现简单的优点则被放大，是性价比非常高的选择。

问题二：“我的核心查询是点查还是范围查询？”

回答：
绝大多数是点查（例如 WHERE user_id = ?）。

那么点查追求的是快速定位到唯一分片。

算法推荐：

所有哈希类算法（取模、一致性哈希）：
哈希的本质就是将离散的ID映射到固定的位置，非常适合点查，路由效率极高。

目录分片：
虽然多了一次目录查询，但最终也是精确定位，同样适合点查。

若是：范围查询非常频繁（例如 WHERE create_time BETWEEN ? AND ?）。

那么范围查询希望相关的数据能存放在一起，避免跨分片查询。

算法推荐：

范围分片 (Range)：
唯一选择。它能保证ID或时间上连续的数据落在同一个或相邻的分片上，执行范围查询时，只需扫描少数几个分片，性能极高。

应避免的算法：
所有哈希类算法。它们会将连续的ID打散到不同的分片上，导致一个简单的范围查询需要请求所有分片，造成性能灾难。

问题三：“我的业务是否存在明显的‘写入热点’？”

若回答是，存在热点（例如，所有新数据都写在最近的时间片里）。
则这是一个典型的“时序数据”场景，如订单、日志。
算法推荐：

时间范围分片 (Time-Range)：
虽然它会产生写入热点（所有新数据都写在当前月份的表），但这通常是可接受的，因为这种业务模式下，读操作也大多集中在新数据上。我们可以为“热”分片配置更好的硬件，并对“冷”分片进行压缩归档。这种架构模式非常成熟。
但是注意,如果是很大电商平台,做双十一等这样的活动,这时候次算法就不行了.

需要权衡的算法：
哈希类算法。它们能将写入压力均匀打散，避免热点。但代价是牺牲了时间范围查询的能力。您需要权衡“避免写入热点”和“高效范围查询”哪个对您更重要。

问题四：“我的架构对复杂度和维护成本的容忍度如何？”

回答：追求简单、直接、低成本。

算法推荐：
哈希取模 和 范围分片。这两种算法的逻辑最清晰，最容易理解和实现，心智负担比较小。

若回答：可以接受更高的复杂度以换取长期的灵活性。

算法推荐：

**目录分片：**最灵活，但需要额外维护一个高可用的目录服务，增加了架构的复杂度和运维成本。

**一致性哈希：**算法本身比取模要复杂，尤其是在引入虚拟节点后。

架构模式

当决定引入分库分表后，一个核心的架构问题摆在面前：
“负责解析SQL、执行数据路由、合并结果的这套复杂逻辑，应该放在哪里？”
根据这套逻辑（我们称之为“分片中间件”）部署位置的不同，主要衍生出两种主流的架构模式：客户端模式 (Client-Side Sharding) 和 代理模式 (Proxy-Side Sharding)。

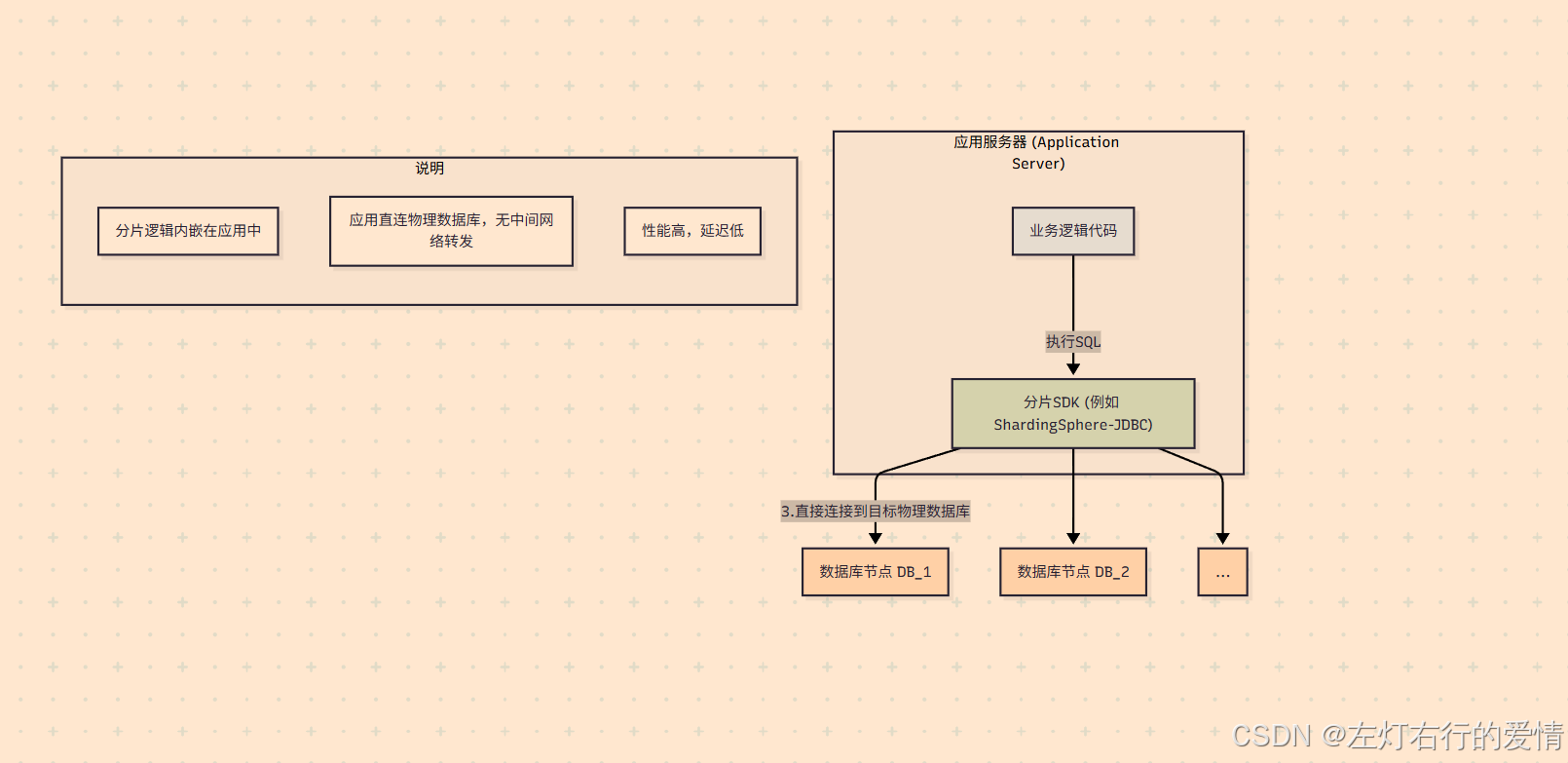

客户端模式(Client-Side Sharding)

客户端模式也称之为SDK模式.
核心思想：
将分片的所有核心逻辑（SQL解析、路由、重写、结果归并等）都封装在一个 SDK Jar包（或对应语言的Library）中，这个Jar包与业务应用部署在同一个进程里。应用层通过代码配置和引用这个Jar包，使其“增强”了本地数据源，使其拥有了分库分表的能力。

工作流程:

1. 应用启动时，加载分片SDK，并配置好数据源、分片规则等。
2. 应用执行一个SQL查询。
3. 分片SDK在应用内部拦截该SQL。
4. SDK对SQL进行解析，提取分片键，根据本地配置的分片算法计算出目标数据库。
5. SDK改写SQL（例如将逻辑表名orders改为物理表名orders_2），然后直接从本地连接池中获取到目标物理数据库的连接，并执行查询。
6. 如果需要，SDK会在应用内存中对来自多个分片的结果进行合并，最终返回给业务代码。

优缺点分析
优点：
性能极致：
因为没有额外的网络中转，应用直接连接物理数据库，链路最短，性能损耗最低，延迟最低。
架构简单：
无需额外部署和维护一个独立的中间件集群，运维相对简单。

缺点：
应用侵入性强：
需要在业务代码中引入SDK并进行配置，与业务应用紧密耦合。

升级困难：
当分片SDK需要升级时，所有集成了该SDK的应用都需要修改依赖、重新打包和部署，升级成本高。

语言绑定：
通常这类SDK是与特定语言绑定的（例如ShardingSphere-JDBC主要服务于Java），如果公司内有Java、Go、PHP等多种语言栈，就需要为每种语言寻找或开发相应的客户端库，维护成本高。

代表产品：ShardingSphere-JDBC (前身为 Sharding-JDBC)、TDDL (淘宝内部使用)。

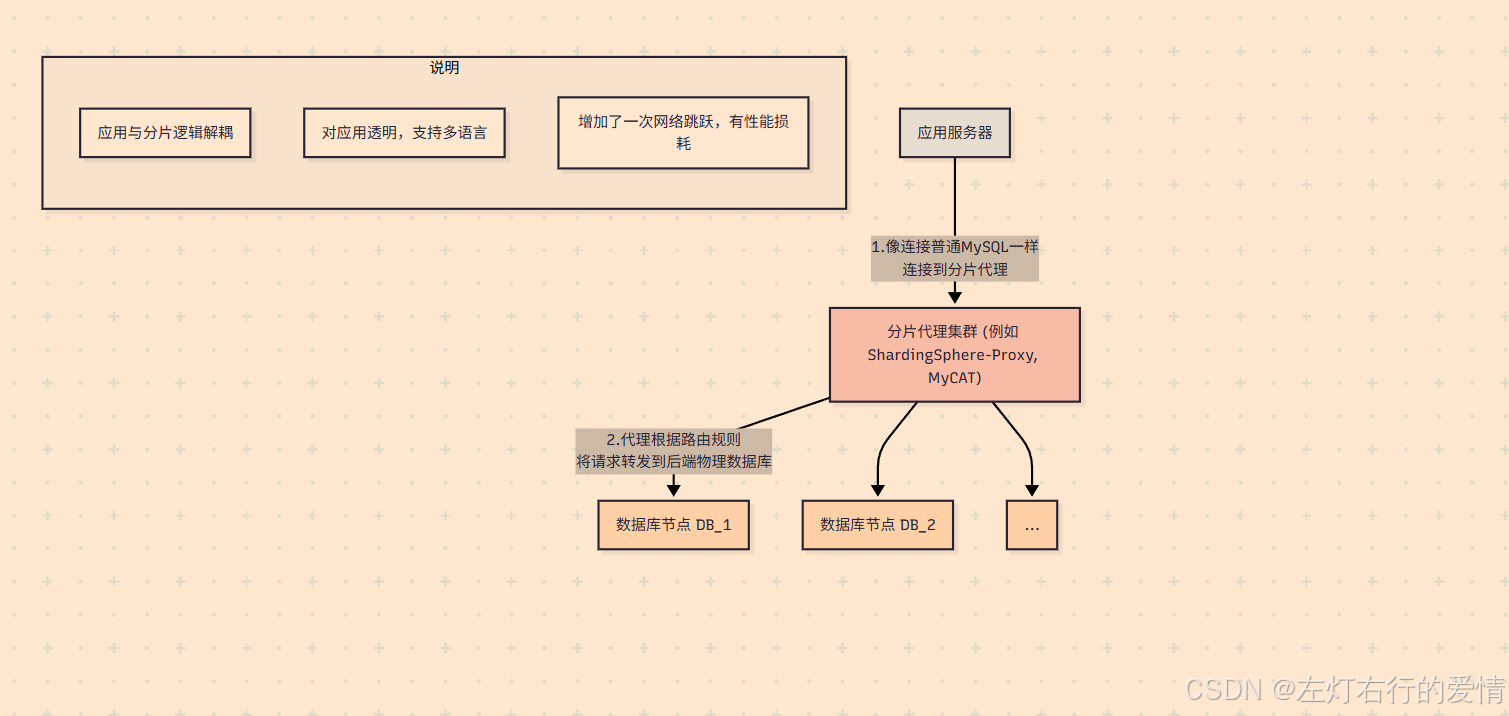

代理模式 (Proxy-Side Sharding)

也称为“中间件代理 (Middleware Proxy)”模式。

核心思想：
将分片的核心逻辑独立部署成一个或多个代理服务器，形成一个中间件集群。业务应用不再直连物理数据库，而是像连接一个普通的单一数据库一样，连接到这个分片代理。应用本身对后端的分库分表状态完全无感知。

工作流程:

1. 应用启动时，像连接MySQL一样，连接到分片代理的地址。
2. 应用执行一个SQL查询，发送给分片代理。
3. 分片代理接收到SQL后，在其独立的进程中进行解析、路由、重写。
4. 代理服务器根据路由结果，从自己管理的连接池中获取到目标物理数据库的连接，并将SQL发往执行。
5. 代理服务器接收来自各个分片的结果，进行合并，最终将完整的结果集返回给应用。

优缺点分析
优点：
对应用透明：
业务应用无需任何改造，可以用任何语言、任何ORM框架，只需将数据库连接地址指向分片代理即可，耦合度极低。
支持异构语言：
由于代理实现了数据库协议（如MySQL协议），因此任何语言的客户端都可以无缝接入。
便于统一管理：
分片规则、数据库连接、监控等都在代理层统一管理，升级和维护更方便。
缺点：
增加网络延迟：
所有请求都需要经过一次代理的转发，相比客户端模式，增加了一次网络跳跃，性能会有所下降，延迟会增加。
架构更复杂：
需要额外部署和维护一个高可用的分片代理集群，增加了运维的复杂性。
代理可能成为瓶颈：
分片代理自身的性能和稳定性至关重要，如果代理集群出现问题，会影响所有后端数据库的访问。
代表产品：
ShardingSphere-Proxy、MyCAT、Vitess (Google开源)。

如何选择？

• 如果系统是单一Java技术栈，且对性能要求极为苛刻，不希望有任何额外的网络延迟，那么客户端模式 (ShardingSphere-JDBC) 是一个很好的选择。

• 如果系统是多语言的微服务架构，或者希望数据库中间层与业务应用完全解耦，便于统一管理和维护，那么代理模式 (ShardingSphere-Proxy, MyCAT) 是更合适的选择。
