嵌入式-EXTI的工作原理和按钮实验-Day19
一、EXTI的工作原理

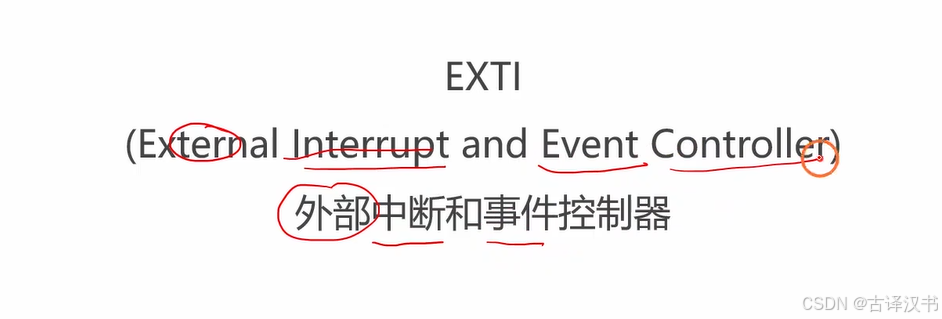

1.EXTI模块简介
简单就说就是用来捕捉信号的变化（信号的上升（沿）或者下降（沿））并输出中断
2.EXTI应用举例

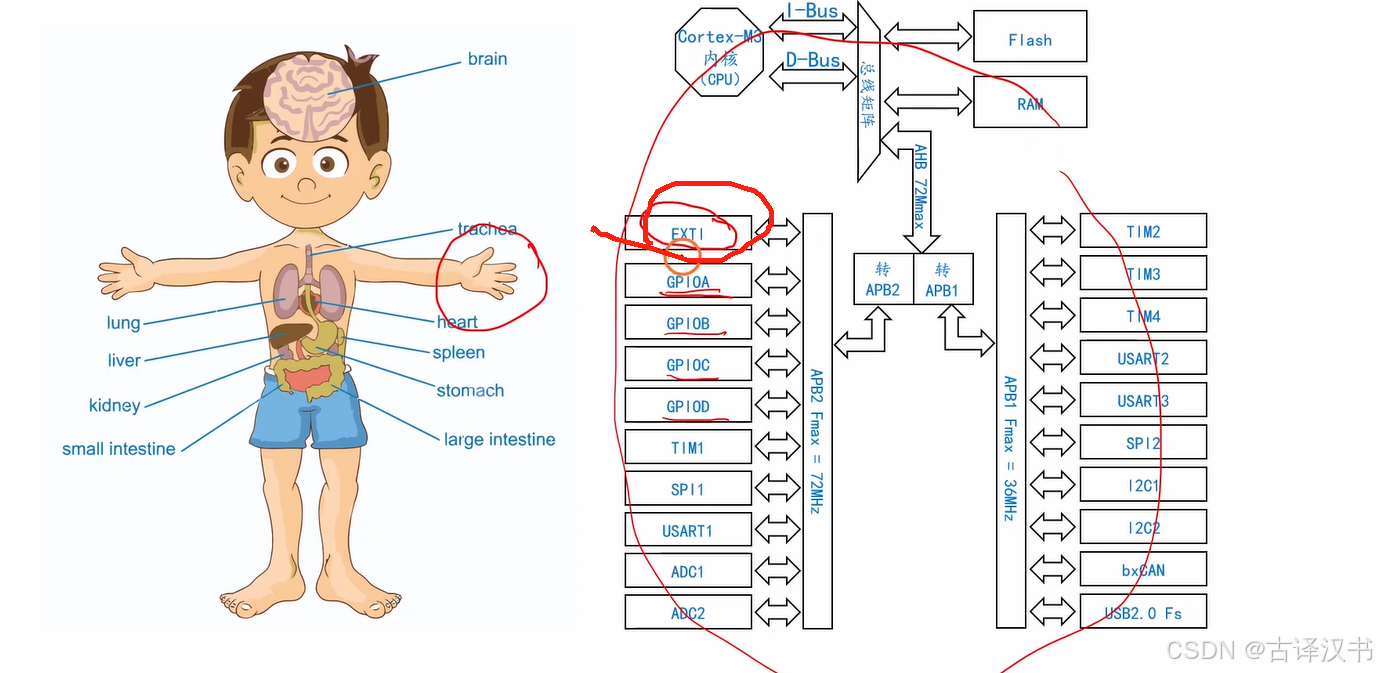

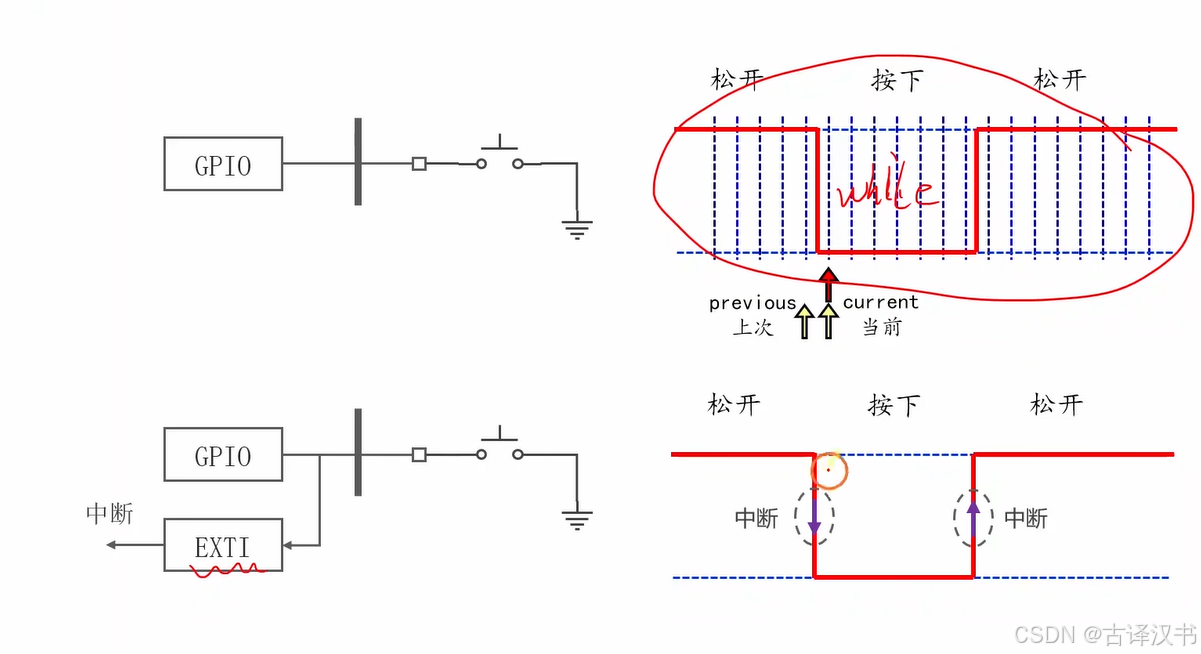

前面DAY15做了一个按钮实验，那里因为我们专门要实现当按钮松开的时候实现灯的亮/灭，那里使用的是时刻判断两个变量是否不相等，不相等表明电压变化了，并且电压如果是高电压表示当前按钮松开了（变量分别记录之前的电压和当前的电压）

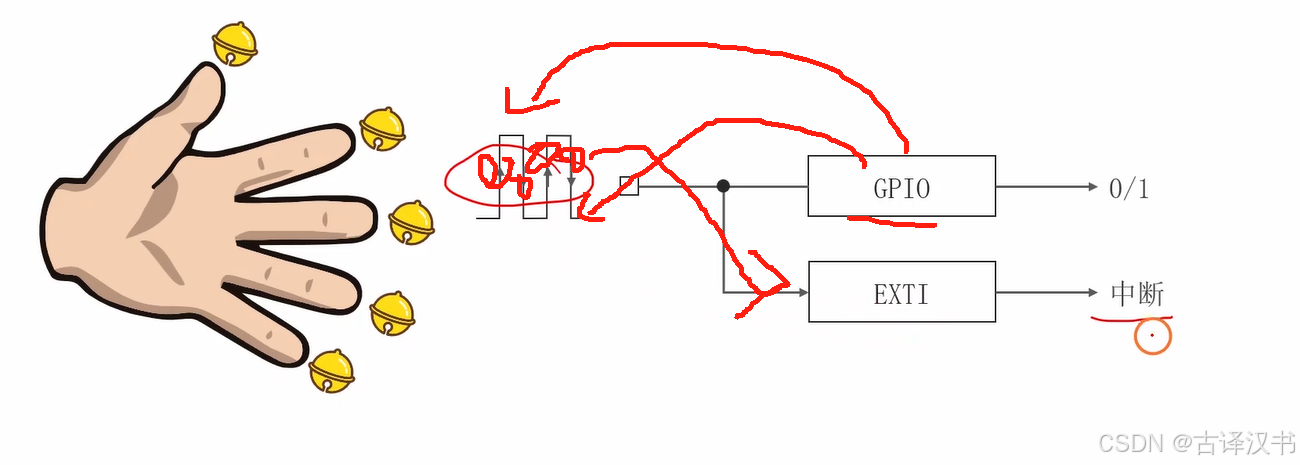

这里可以很方便的使用EXTI去判断是否是上升沿，是的话就直接产生中断然后在中断响应函数里面编写函数就行，就不用前面那么麻烦了

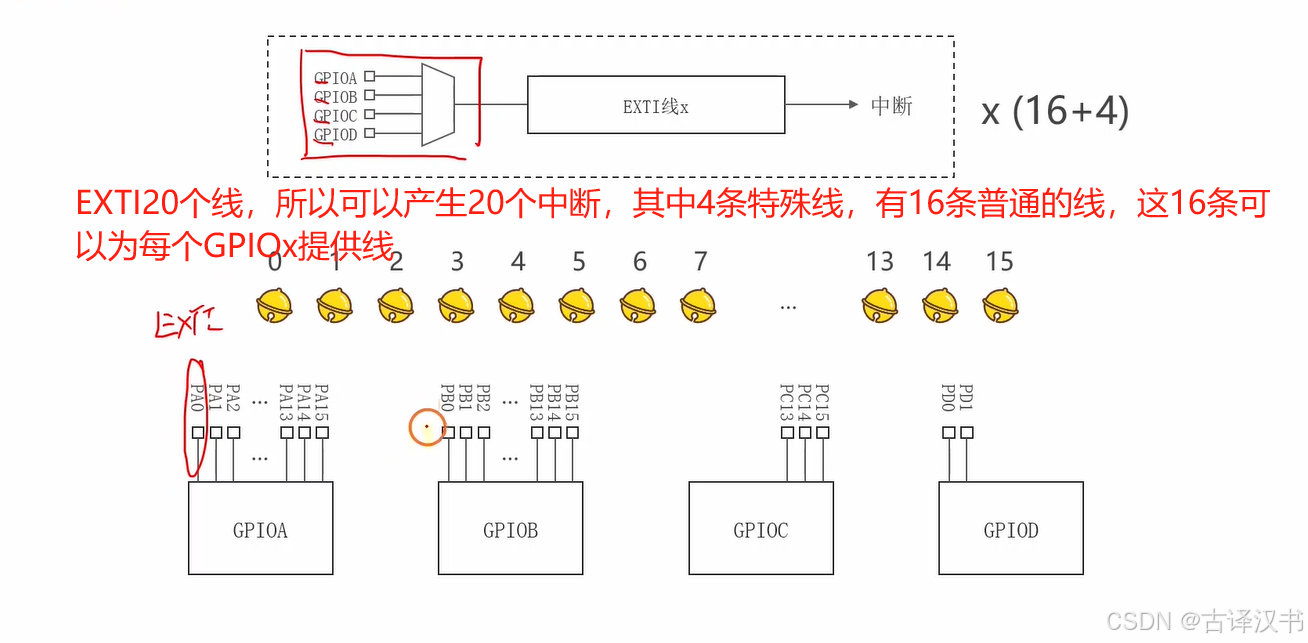

3.线的概念
4.线的内部结构

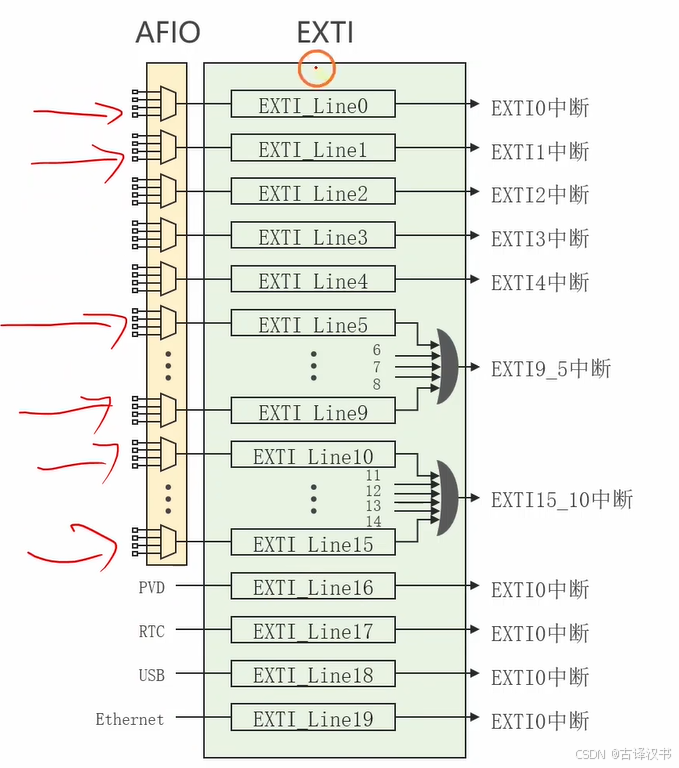

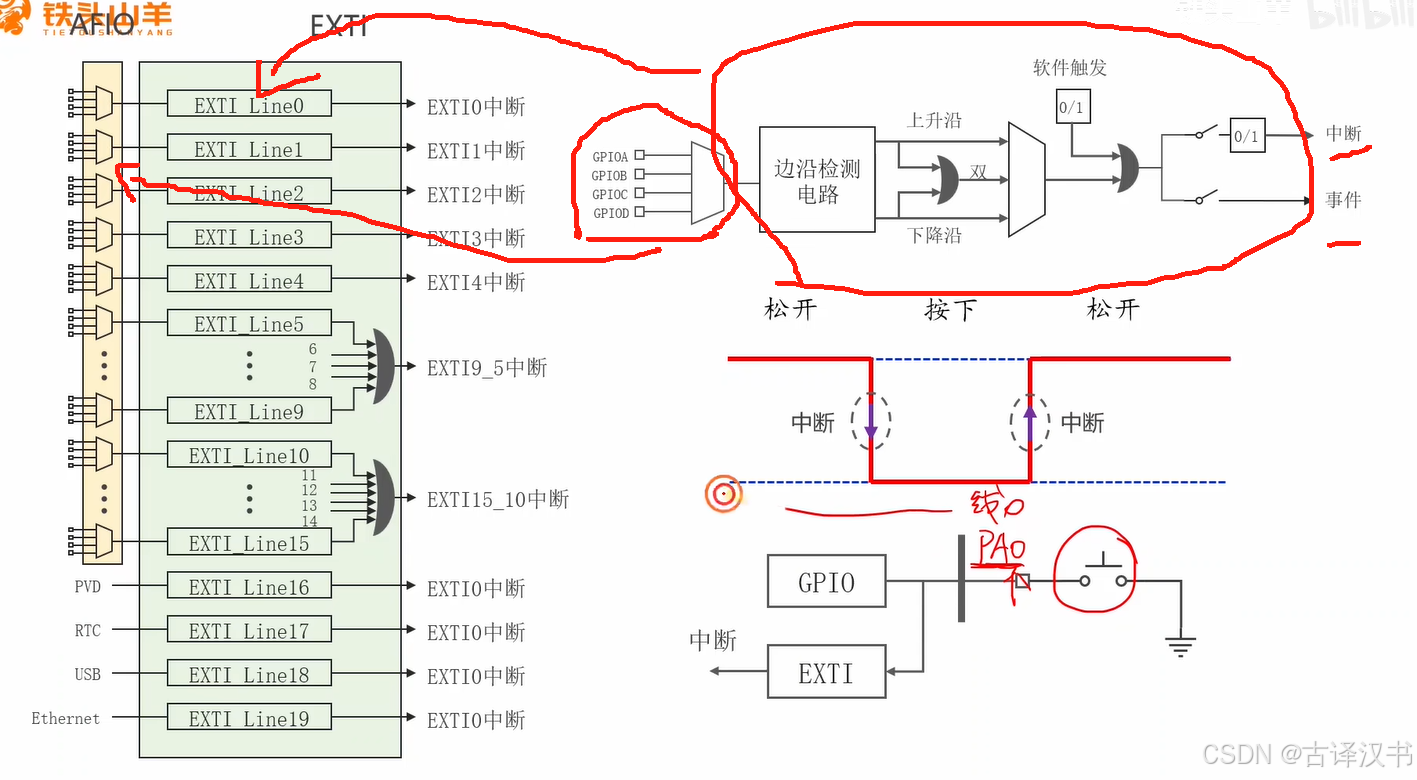

简单来看就是左边有一个AFIO的复用器，就是用来把EXTI的每个线分配给某个GPIOx

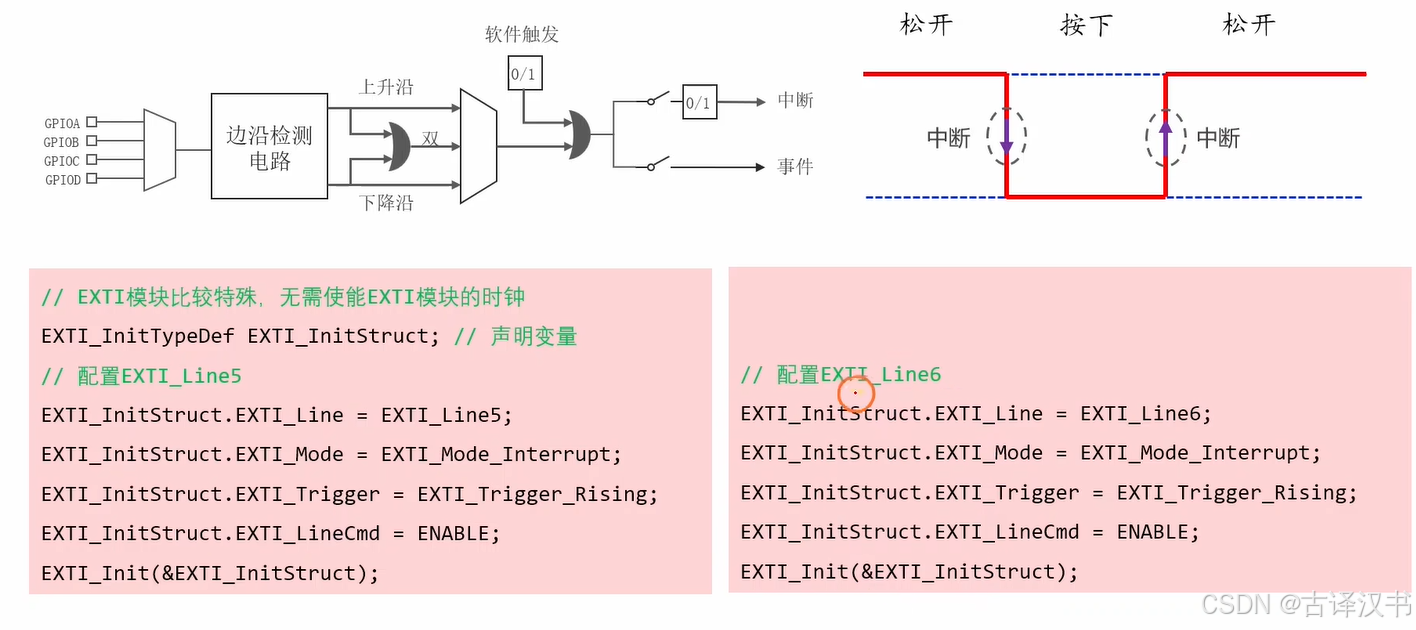

之后经过边沿检测电路（就是用来检测是上升沿还是下降沿），之后有三条路，上声沿到开关再到中断，还有下降沿类似，以及还有一个是双（只要是变化的，即但凡有一个是上升或者下降的就产生中断）
注意：这个中断也可以使用软件方式来控制，即代码输出1使其产生中断
二、按钮实验
1.实验目的
按左边的按钮实线点亮，右边的按钮实现熄灭

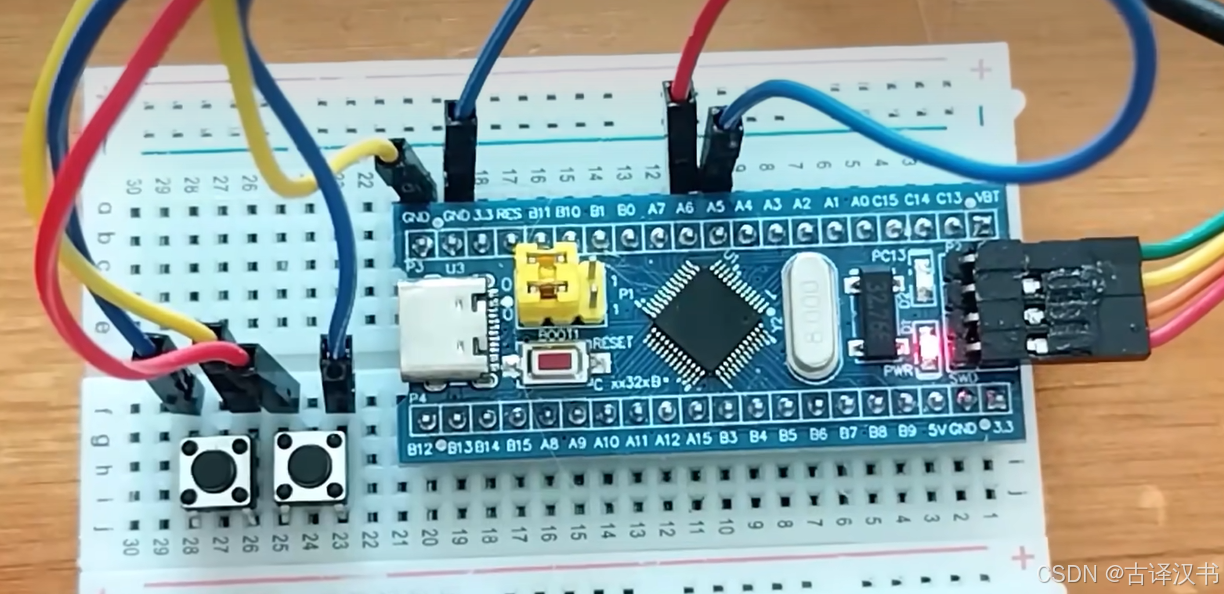

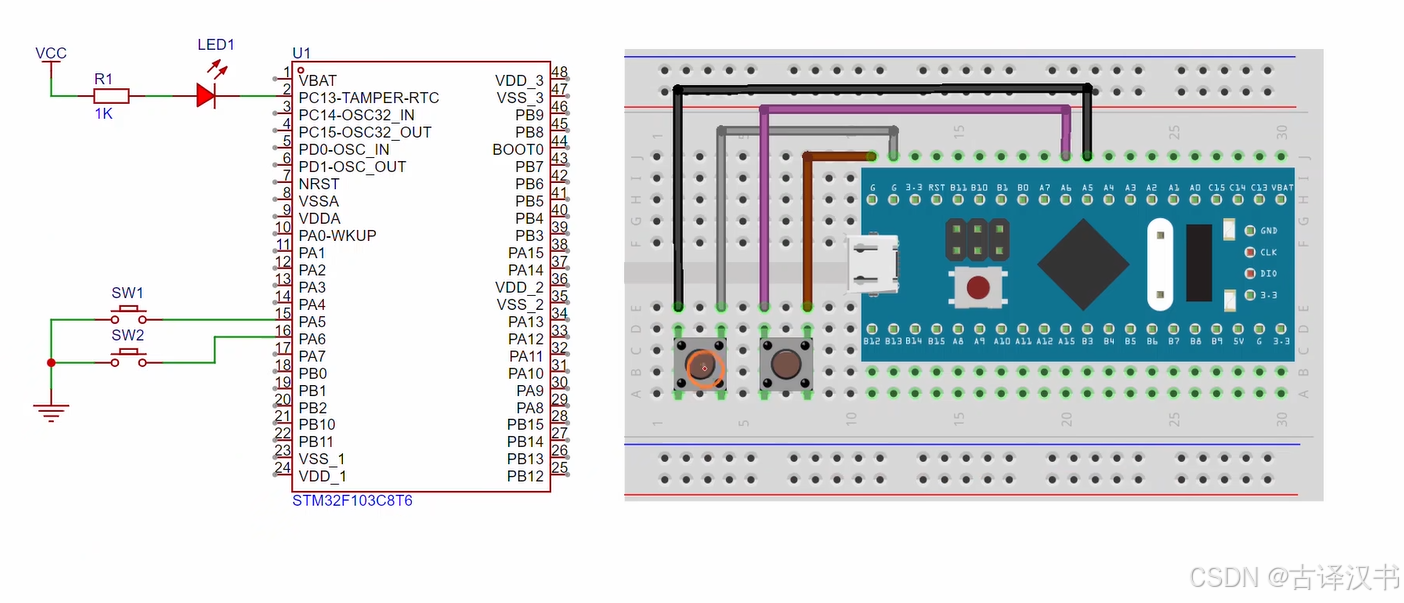

2.搭建电路
3.初始化板载LED和按钮
板载LED就是初始化为输出开漏
按钮的话就是初始化两按钮对应的引脚都为输入上拉

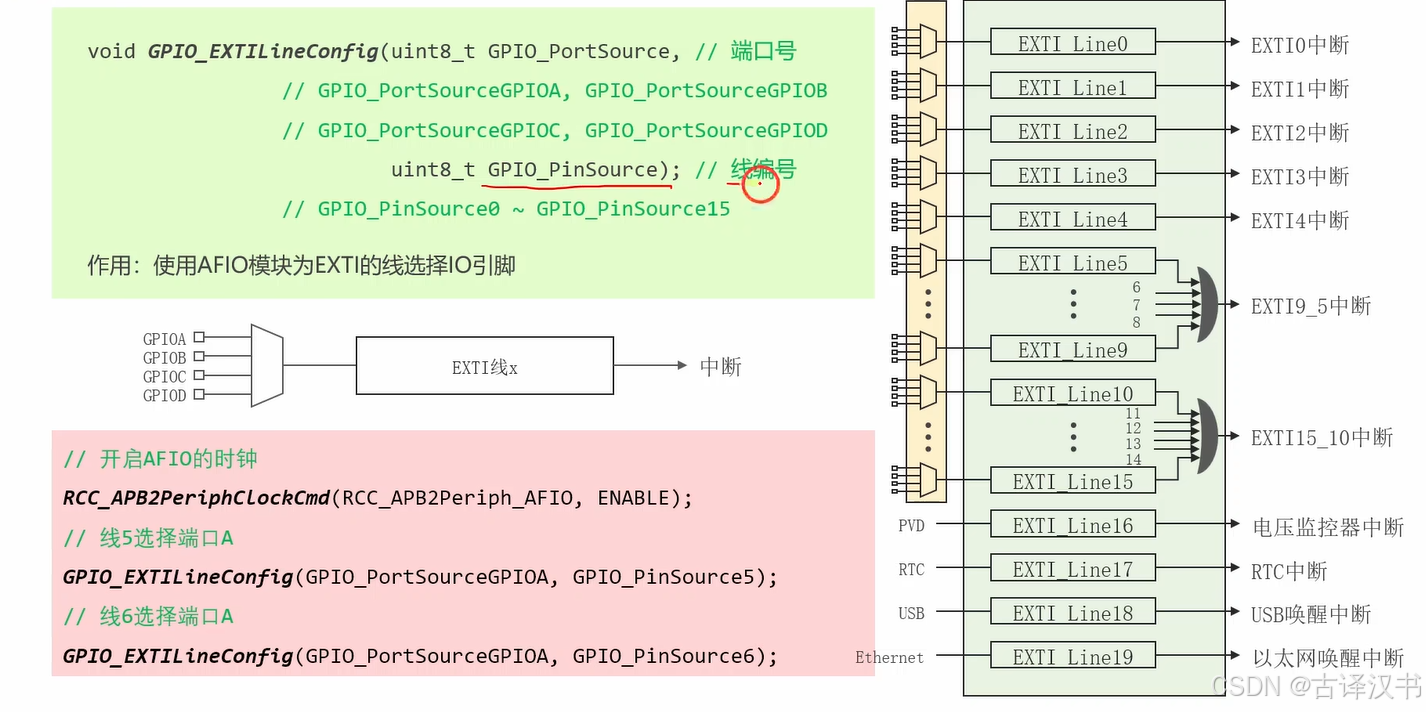

4.给EXTI线分配输入的引脚（即信号是从哪传进来的）
就是使用复用器（前面学过是用来复用映射的），为当前的EXTI的线分配GPIOx，以及选择GPIO的某条引脚与其连接

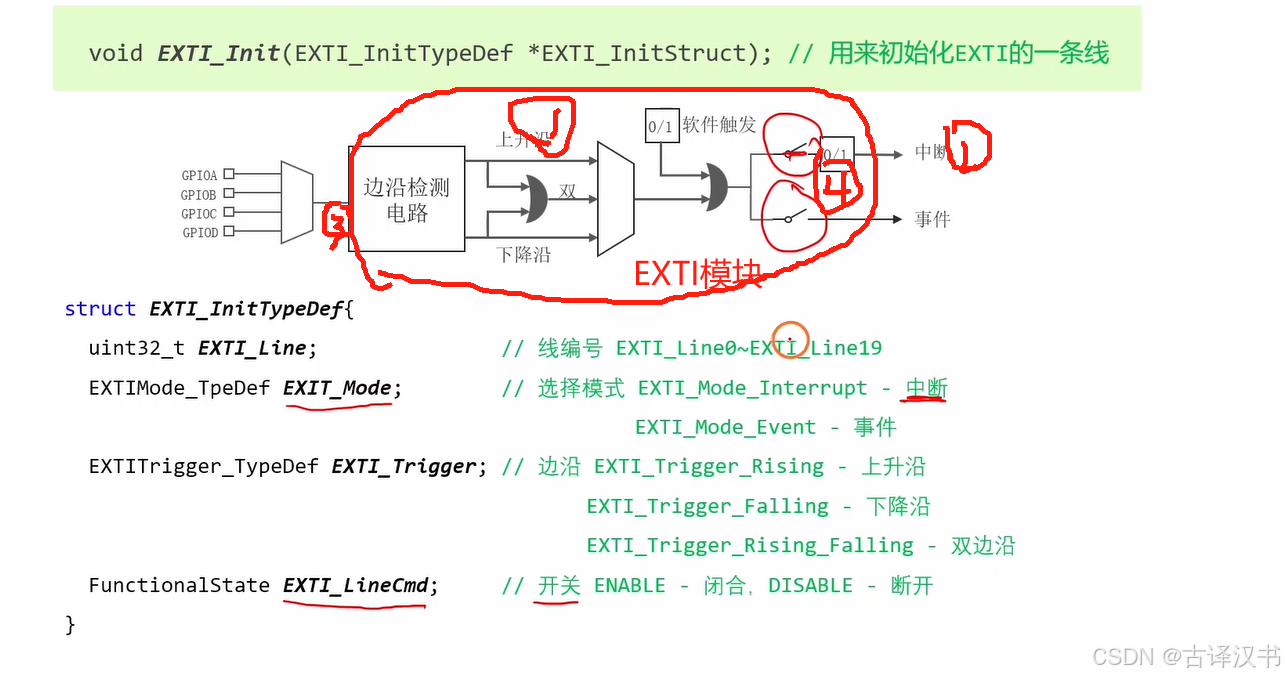

4.配置EXTI线的模块
因为是有两按钮，即单片机外面传输进行的信号有两个渠道，所以说需要分配两条EXTI的线
5.配置NVIC下的中断

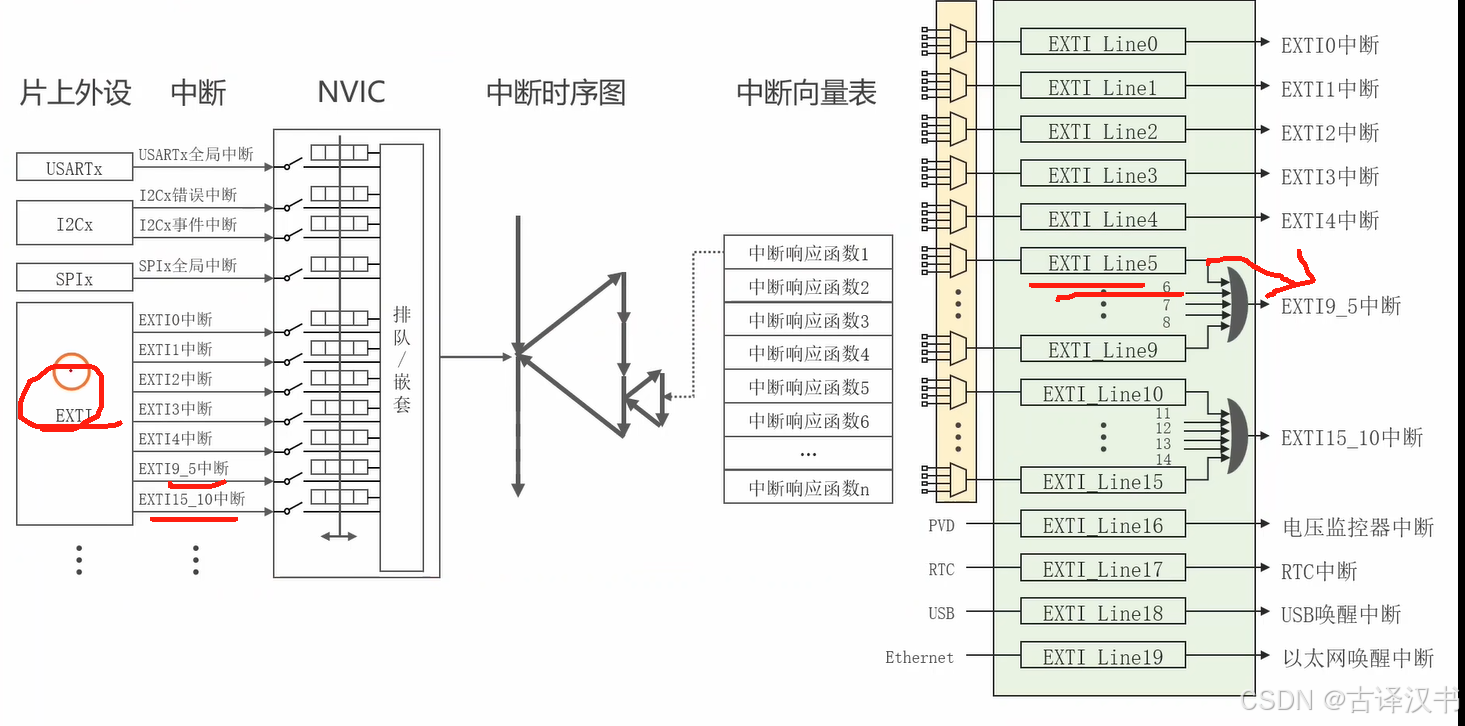

这里唯一一个值得注意的是，线五和线六同属于一个中断，所以不用配置两个中断，一个就行了。
首先，注意这个NVIC这个片上外设比较特殊，他中断开关的配置是在自身的定义里面，不像前面的USART一样要专门闭合中断的开关，所以这里直接就配置NVIC就行（即规则+抢占和子优先级的值+闭合NVIC的开关）

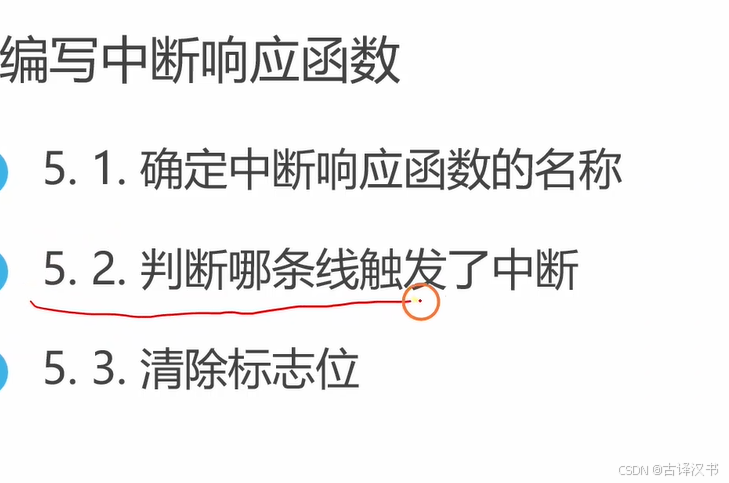

6.编写中断响应函数

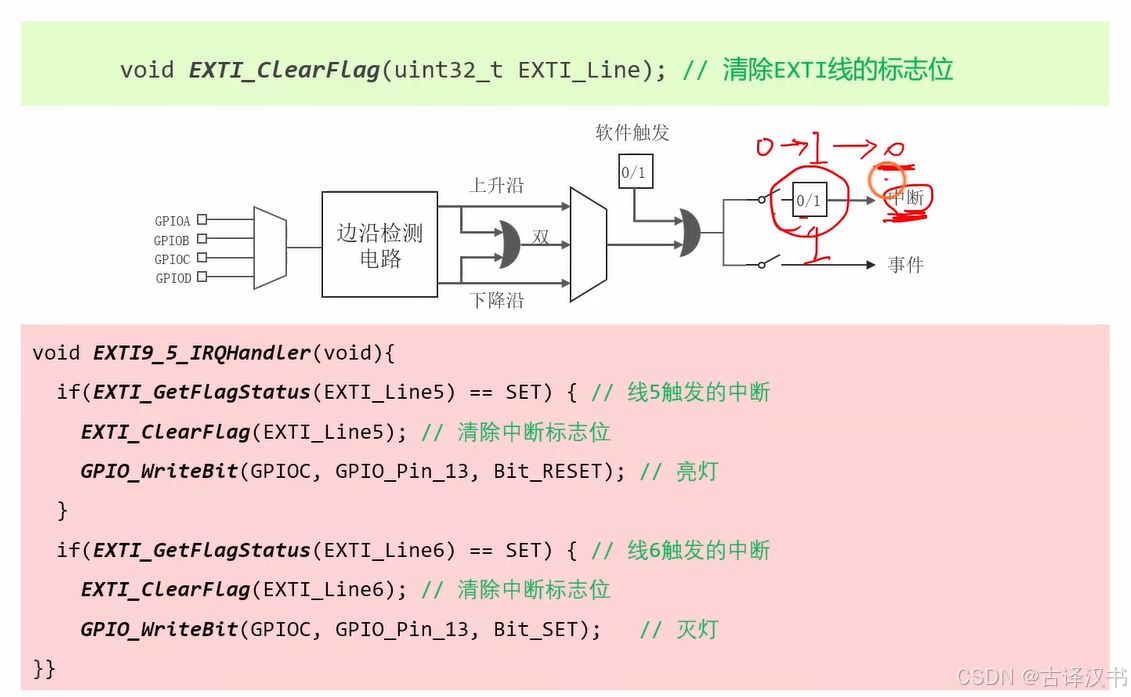

这里需要判断你这个中断是哪个线触发的，所以使用下面的标志位去判断。
还有一件事，使用完中断后一定要关闭，即clear，因为他两共用一个中断（前面提到过），你触发了，别人也想要触发啊，你触发不关闭，就导致这个中断独属于你，别人用不了。
举例：那假设这个属于线5的中断一直开着，那就是你不管按啥按钮，虽然都触发了中断，但是因为线5导致中断响应，既而引起了亮灯，但是你没关中断，就导致你这个if判断下的标志位（线5产生的中断==1）是一直成立的，所以两按钮不管按哪个都是亮的
7.代码
#include "stm32f10x.h"
#include "Delay.h"void My_BoardLed_Init(void);
void My_USART_Init(void);
uint16_t adjustDelay=100;
void USART1_IRQHandler(void);
void App_Button_Init(void);
void EXTI9_5_IRQHandler(void);//实验目的，两按钮分别在松开的时候实现灯的亮/灭int main(void)
{//首先就是配置中断的时候标志的中断规则NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//初始化亮灯My_BoardLed_Init();//初始化两个按钮App_Button_Init();while(1){GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);Delay(adjustDelay);GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);Delay(adjustDelay);}
}void App_Button_Init(){//首先使用按钮的初始化封装函数来实现RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);GPIO_InitTypeDef GPIO_InitStruct={0};GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPU;GPIO_InitStruct.GPIO_Pin=GPIO_Pin_5;GPIO_Init(GPIOC,&GPIO_InitStruct);GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPU;GPIO_InitStruct.GPIO_Pin=GPIO_Pin_6;GPIO_Init(GPIOC,&GPIO_InitStruct);//初始化后当按钮按下，信号传输进来，此时也要传输到EXTI线上//所以配置EXTI//首先给EXTI的两条线复用分配输入的引脚//启用复用AFIORCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource5);GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource6);//分配完后，初始化EXTIEXTI_InitTypeDef EXTI_InitStruct={0};EXTI_InitStruct.EXTI_Line=EXTI_Line5;EXTI_InitStruct.EXTI_LineCmd=ENABLE;EXTI_InitStruct.EXTI_Mode=EXTI_Mode_Interrupt;EXTI_InitStruct.EXTI_Trigger=EXTI_Trigger_Rising;EXTI_Init(&EXTI_InitStruct);EXTI_InitStruct.EXTI_Line=EXTI_Line6;EXTI_InitStruct.EXTI_LineCmd=ENABLE;EXTI_InitStruct.EXTI_Mode=EXTI_Mode_Interrupt;EXTI_InitStruct.EXTI_Trigger=EXTI_Trigger_Rising;EXTI_Init(&EXTI_InitStruct);//配置中断NVIC_InitTypeDef NVIC_InitStruct={0};NVIC_InitStruct.NVIC_IRQChannel=EXTI9_5_IRQn;NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority=0;NVIC_InitStruct.NVIC_IRQChannelSubPriority=0;NVIC_InitStruct.NVIC_IRQChannelCmd=ENABLE;NVIC_Init(&NVIC_InitStruct);}//配置中断响应函数
void EXTI9_5_IRQHandler(){//如果接收到线5的中断就亮灯，否则线6的则灭灯if(EXTI_GetFlagStatus(EXTI_Line5)==SET){EXTI_ClearFlag(EXTI_Line5);GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);}else if(EXTI_GetFlagStatus(EXTI_Line6)==SET){EXTI_ClearFlag(EXTI_Line5);GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);}}//初始化板载LED
void My_BoardLed_Init(){//GPIO的引脚13初始化RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);GPIO_InitTypeDef GPIO_InitStruct={0};GPIO_InitStruct.GPIO_Mode=GPIO_Mode_AF_OD;GPIO_InitStruct.GPIO_Pin=GPIO_Pin_13;GPIO_InitStruct.GPIO_Speed=GPIO_Speed_2MHz;GPIO_Init(GPIOC,&GPIO_InitStruct);}
void My_USART_Init(){//初始化IORCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);GPIO_InitTypeDef GPIO_InitStruct={0};GPIO_InitStruct.GPIO_Mode=GPIO_Mode_AF_OD;GPIO_InitStruct.GPIO_Pin=GPIO_Pin_9;GPIO_InitStruct.GPIO_Speed=GPIO_Speed_2MHz;GPIO_Init(GPIOA,&GPIO_InitStruct);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPU;GPIO_InitStruct.GPIO_Pin=GPIO_Pin_10;GPIO_Init(GPIOA,&GPIO_InitStruct);//初始化本身RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);//五个USART_InitTypeDef USART_InitStruct={0};USART_InitStruct.USART_BaudRate=115200;USART_InitStruct.USART_Mode=USART_Mode_Rx | USART_Mode_Tx;USART_InitStruct.USART_Parity=USART_Parity_No;USART_InitStruct.USART_StopBits=USART_StopBits_1;USART_InitStruct.USART_WordLength=8;USART_Init(USART1,&USART_InitStruct);//开启USARTUSART_Cmd(USART1,ENABLE);//开启中断USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);//给每个中断配置NVIC模块下的中断配置NVIC_InitTypeDef NVIC_InitStruct={0};NVIC_InitStruct.NVIC_IRQChannel=USART1_IRQn;NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority=0;NVIC_InitStruct.NVIC_IRQChannelSubPriority=0;NVIC_InitStruct.NVIC_IRQChannelCmd=ENABLE;NVIC_Init(&NVIC_InitStruct);}
void USART1_IRQHandler(void){if(USART_GetFlagStatus(USART1,USART_FLAG_RXNE)==SET){uint8_t temp=USART_ReceiveData(USART1);if(temp==0){adjustDelay=10000;}else if(temp==1){adjustDelay=1000;}else if(temp==2){adjustDelay=100;}}}
